MARK-10 🇺🇸

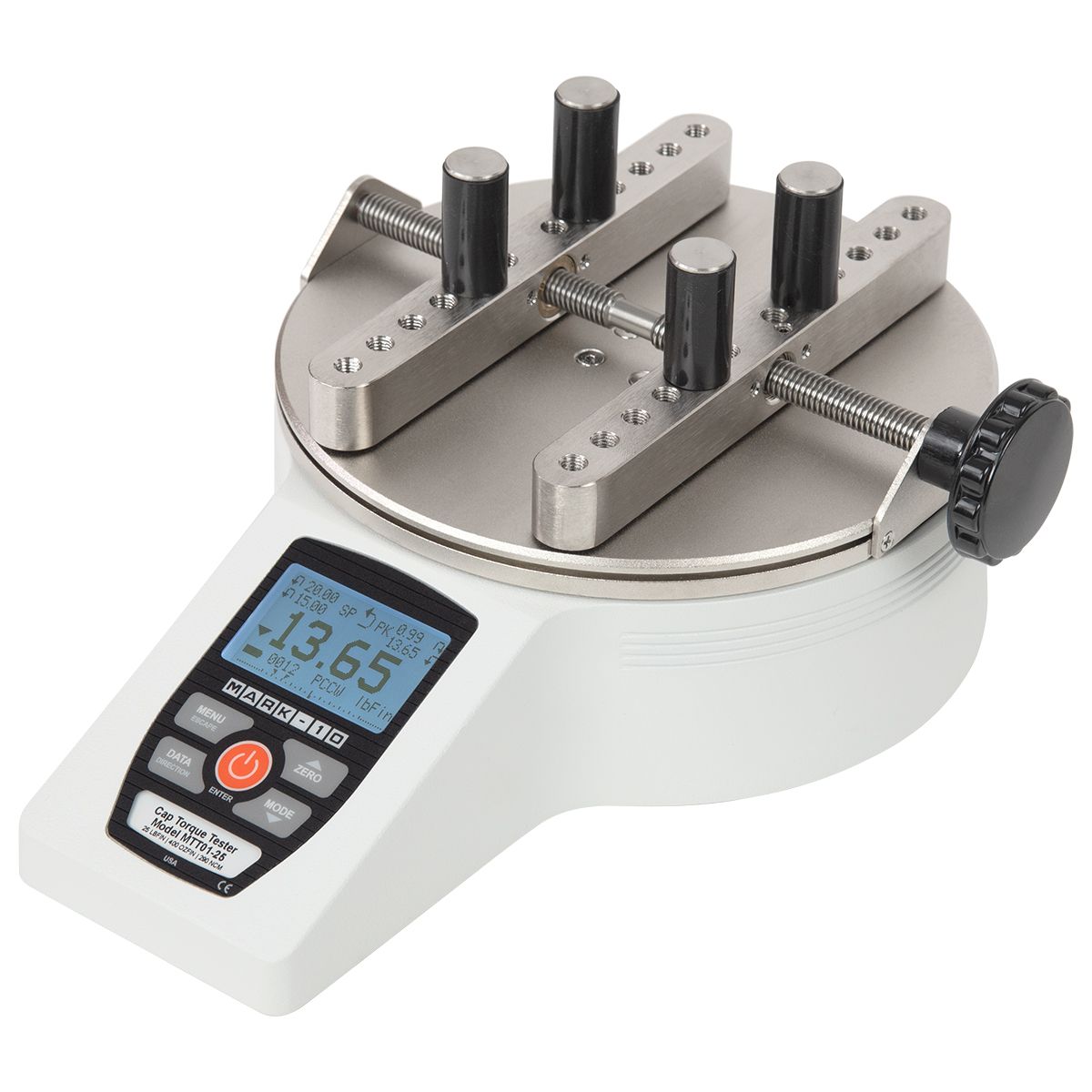

MTT01系列瓶蓋扭力測試機

■ USB、RS-232、Mitutoyo、類比及設定點信號輸出。
■ 1,000 點數據儲存和統計。
■ 自動輸出 / 數據存儲 / 瓶蓋擰鬆後自動歸零讀值
■ +/- 0.3% 量測精度。
■ 測試容量 : 116 kgf.cm / 11.5 N.m / 110 lbf.in
■ 夾持範圍 : 12.7 ~ 189.4 mm

此系列可提供高達 116 Kgf.cm / 11.5 N.m / 110 lbf.in 的規格應用於瓶蓋類扭矩拆卸之測試，可調整的固定桿能有效地緊固各種形狀及大小各異的容器。堅固的鋁製機體設計，簡單直觀的操作，適用於實驗室和生產現場等環境。

±0.3％的精度和 7,000 Hz 的極快採樣速率，確保即使在快速應用中也能獲得可靠和一致的測試結果。提供密碼保護以防止對設置和校準進行未經授權的更改。

MTT01 內建一系列先進的提高生效率的功能 : USB、RS-232、Mitutoyo ( Digimatic )、類比輸出、自動輸出及瓶蓋擰鬆後自動歸零讀值、內建儲存器可暫存 1,000 筆資料、上下極限值判定合格與否、經統計運算後輸出至PC。第一 / 第二峰值轉矩偵測功能則可針對俱有拆封警示功能的防竄改環的瓶蓋進行滑移和脫離轉矩的檢測。

標準配備之一： MESUR Lite^® 數據採集軟體，以表格形式列出連續或單一點資料，並可匯出至 Excel 進行數據分析。

加入詢問車

應用範例

特色

規格

測試容量 x 解析度

數位顯示器

標準配備

選購配備

外觀尺寸

MESUR®Lite 簡易軟體

應用範例

左圖右文表格

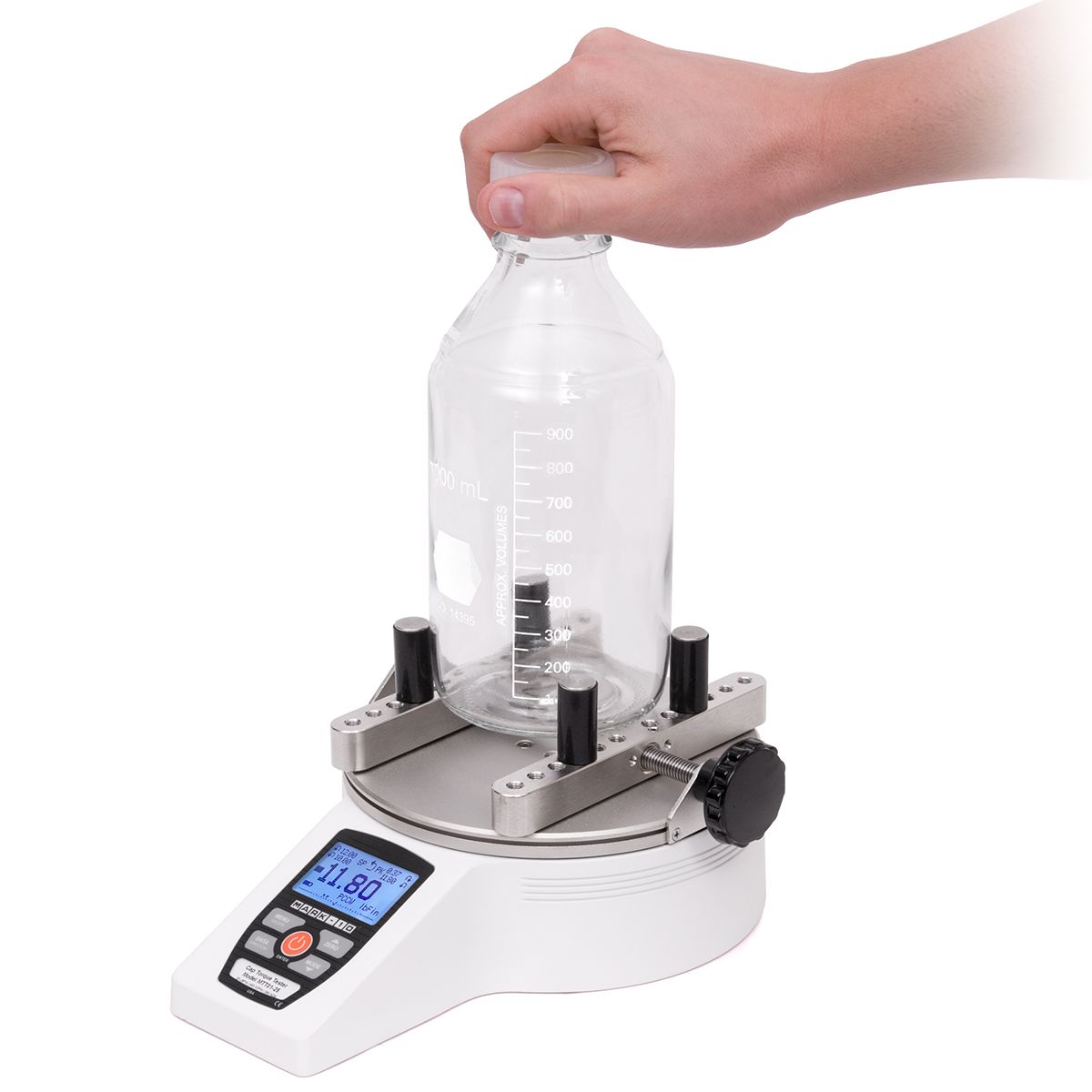

	1. 操作 MTT01 瓶蓋扭力測試機時，可根據瓶子的形狀定位固定桿，轉動旋鈕直到緊固，鬆開帽蓋後，測試機將顯示順時針和逆時針方向的即時或峰值扭矩值。
	2. 對於非軸向和其他特殊應用，TT05 系列是 MTT01 系列的靈活替代品，矩陣的螺紋孔位可以容納訂製類夾具。

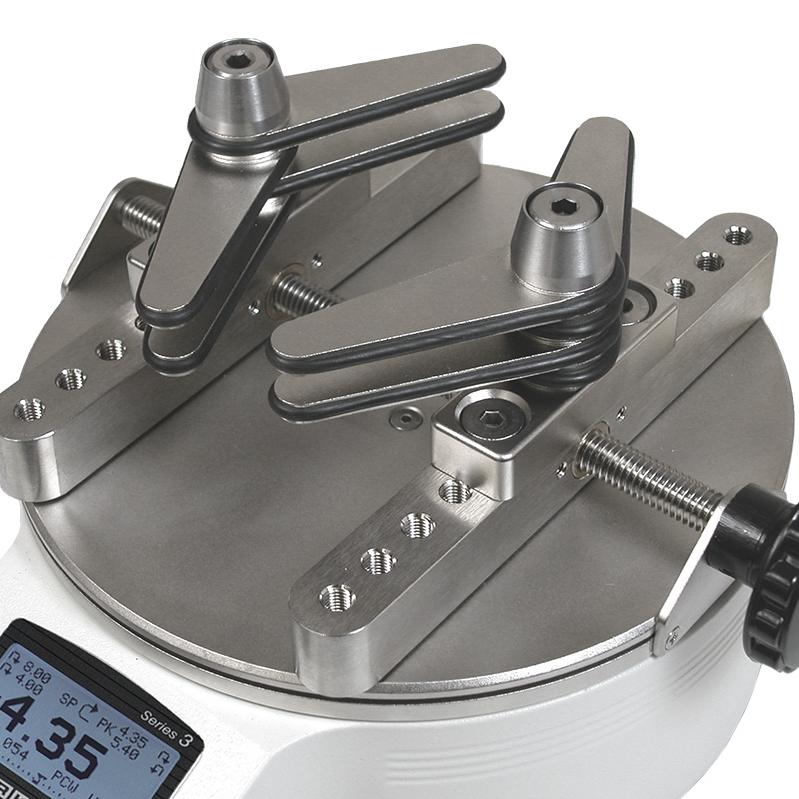

	3.M TT01 瓶蓋扭力測試機的可調整式鉗夾 ( 選購品 )，每個鉗口由四個橡膠稜邊的夾臂所組成，可以 45 度的增量各自獨立調整，以適應各種形狀和尺寸之容器。

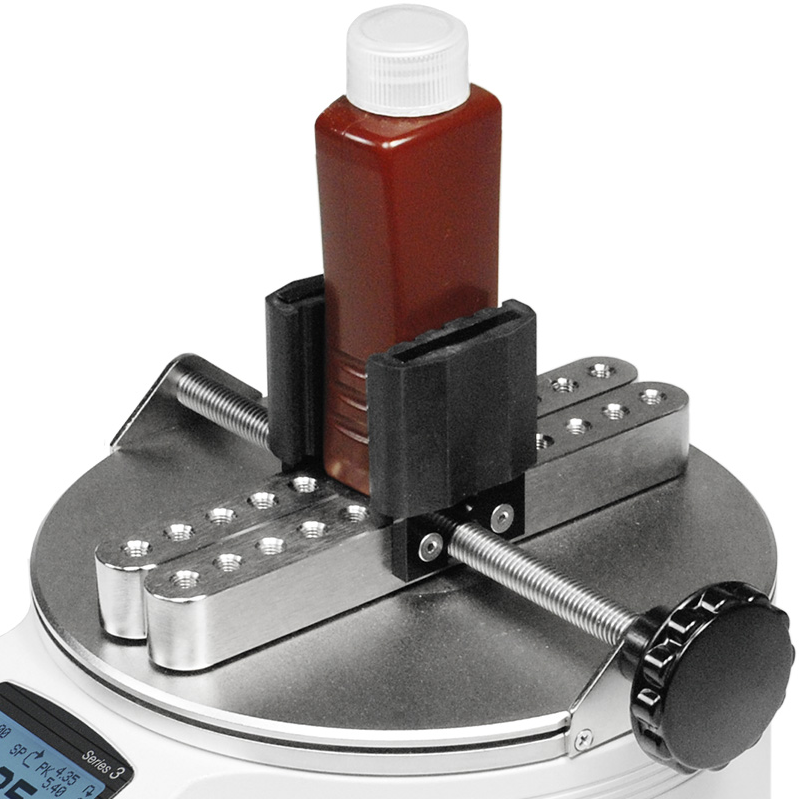

	4. MTT01 瓶蓋扭力測試機的平面式橡膠鉗夾 ( 選購品 ) 提供了適用於方形或畸形測試樣品的一種替代夾持方法。
	5. MTT01 瓶蓋扭力測試機提供 63 mm / 2.5 in 及 101 mm / 4.0 in 兩種規格的加長型固定桿 ( 選購品 )。
	6. 圖例為 MTT01 系列扭矩測試機安裝在工作台上，使用 AC1036/校準套件進行精度校正 ( 可自備砝碼 )。

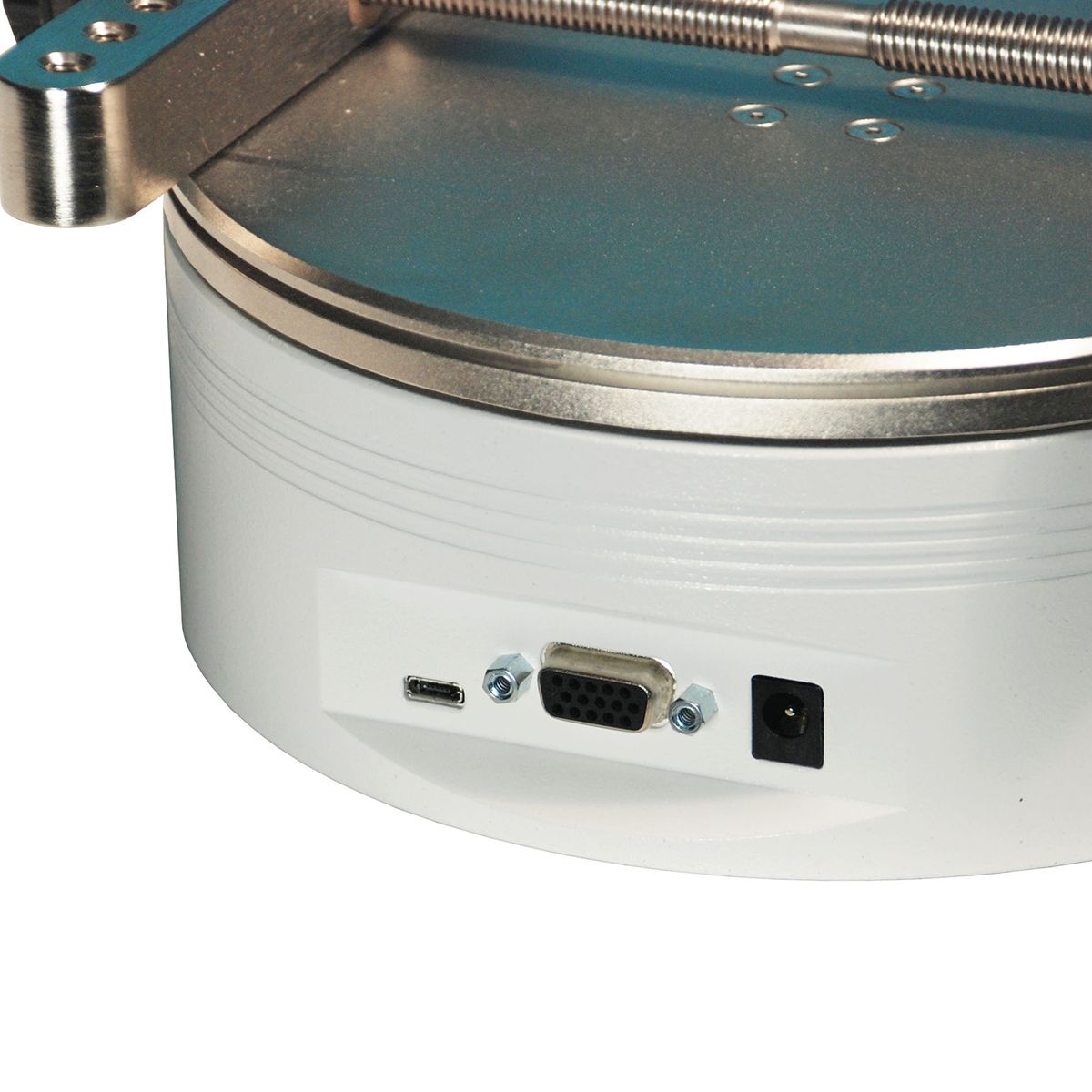

	7. 電源連接器、USB 和序列信號連接埠 ( 支援 RS232、MITUTOYO、類比及設定點的信號輸出 ) 提供電力及外部通訊。
	8. MTT01 瓶蓋扭力測試機符合人體工程學且易於使用的鍵盤，使瓶蓋的扭矩測試變得簡單有效率。
	9. 帶軟墊的手提箱 ( 選購品 )，可實現安全存放和便捷的運輸，為 MTT01 扭力計和配件提供了存放空間。

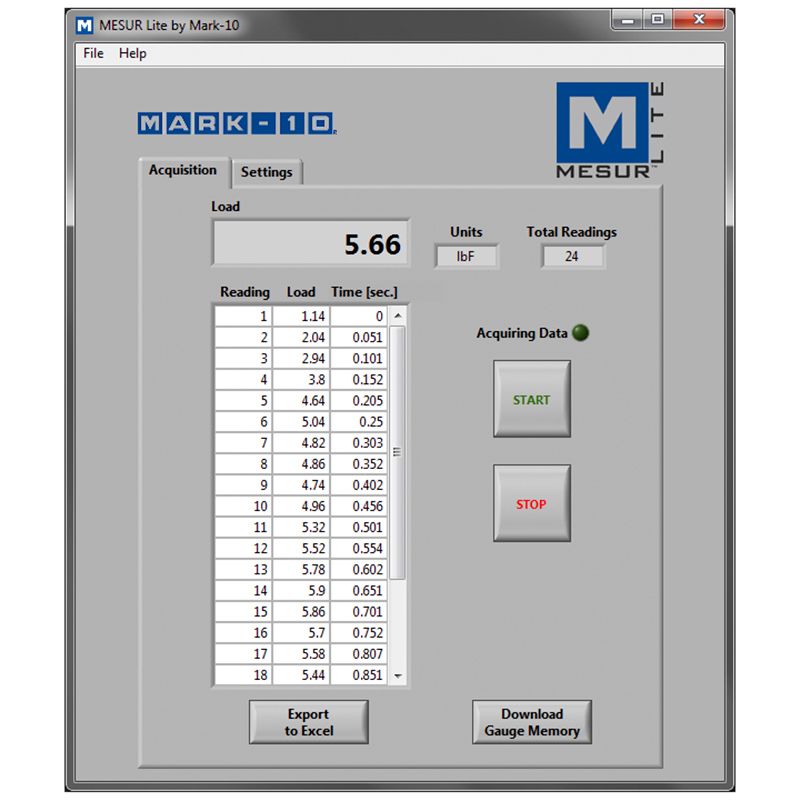

	10. MESUR^® Lite : 一個基本的數據蒐集軟體，將 Mark-10測力計、扭力計端所接收之數據製成表格，或匯出至 Excel 進行分析。

特色

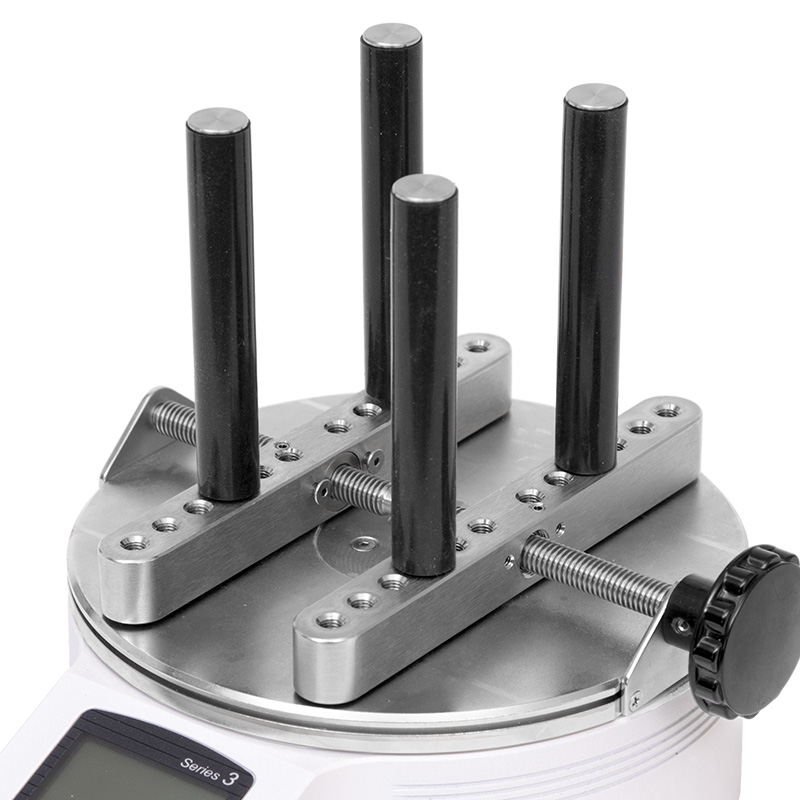

■ 可移動的固定桿 ( 長度 : 31 mm / 1.25 in）能有效地緊固各種形狀及大小各異的容器。
■ 提供可選配的加長型固定桿及鉗夾。
■ USB、RS-232、Mitutoyo 和類比信號輸出。
■ 自動輸出、數據儲存和瓶蓋被擰鬆後歸零讀值的功能有助於測試過程的自動化。
■ 第一 / 第二峰值轉矩偵測功能則可針對俱有拆封警示功能的防竄改環的瓶蓋進行滑移和脫離轉矩的檢測。
■ 俱有統計和輸出的 1,000 點數據儲存功能。
■ 密碼保護防止未經授權的更改。
■ 可編程之設定點：上下極限值的設定並判定合格與否及輸出。
■ 7,000 Hz 的高速採樣率可準確捕獲峰值扭矩值。
■ 可配置按鍵及警報聲提示。
■ 五種量測單位。
■ 附屬 MESUR Lite^®基本的數據蒐集軟體。

規格

A 式表格

精確度	±0.3% F.S ( 最大標稱值 )
取樣率	7,000 Hz
夾持直徑範圍	標配固定桿 : Ø 12.7 ~ 189.4 mm / 0.5 ~ 7.5 in 平面式橡膠夾鉗 / CT001 ( 選配 ) : Ø 0 ~ 149.9 mm / 0.5 ~ 9 in 可調整式夾鉗 / CT003 ( 選配 ) : Ø 0 ~ 116.8 mm / 0 ~ 4.6 in
使用電源	交流電 / 可充電式電池，蓄電量指示，電量不足時自動關機。
操作時間	背光源開啟：7 小時。背光源關閉 : 可連續使用 24 小時。
量測單位	Kgf.cm / N.m / N.cm / lbf.in / ozf.in
輸出功能	USB、RS232 : 最大可設定為 115,200 baud。 MITUTOYO ( DIGIMATIC ) : BCD 碼適用於內建 MITUTOYO SPC 通訊功能的相關設備。類比 : ± 1 VDC，± 0.25 % F.S ( 最大標稱值 )。 GPI/O : 三個開汲極輸出、一個輸入。設定點 : 三條開汲極線。
可設定的配置	第一 / 第二峰值檢測、數字濾波器、輸出、自動 ( 輸出 / 資料儲存 / 歸零 )、自動關機、系統預設值、密碼、按鍵音、音訊警報、背光源、校準
過載保護	最大標稱值之150% ( 超過110%時 : 過載警告提示 )
重量	3.8 Kg
使用環境	温度：5 ~ 45℃、濕度：20 ~ 96 %RH

測試容量 x 解析度

B式表格

測試容量 x 解析度
型號	Kgf.cm	N.cm	N.m	lbf.in	ozf.in
MTT01-12	14 x 0.01	135 x 0.1	1.35 x 0.001	12 x 0.005	192 x 0.1
MTT01-25	28 x 0.02	290 x 0.2	2.9 x 0.002	25 x 0.01	400 x 0.2
MTT01-50	58 x 0.05	570 x 0.5	5.7 x 0.005	50 x 0.02	800 x 0.5
MTT01-100	116 x 0.01	1,150 x 0.5	11.5 x 0.005	100 x 0.05	1,600 x 1

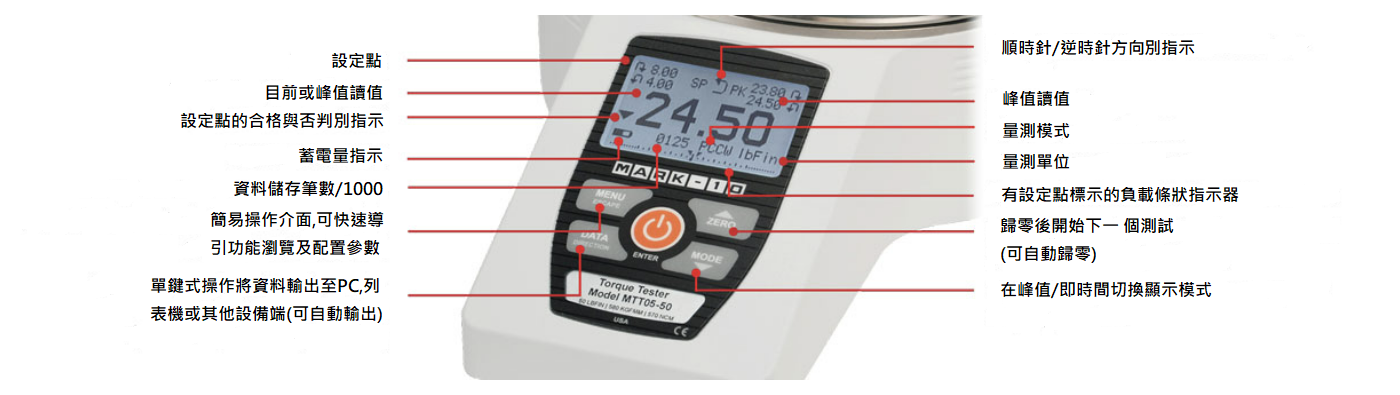

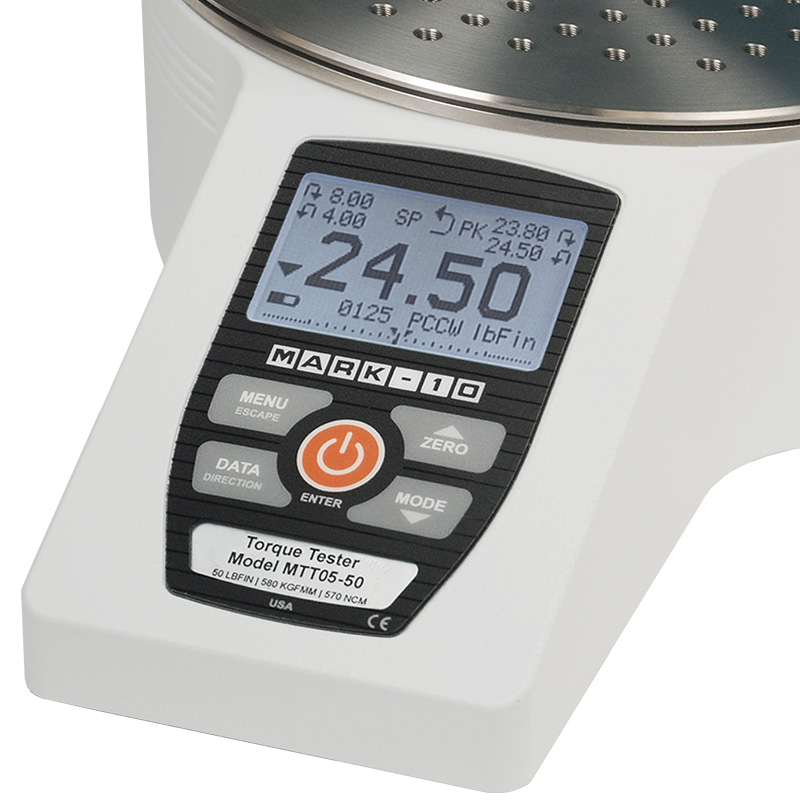

數位顯示器

標準配備

左圖右文表格

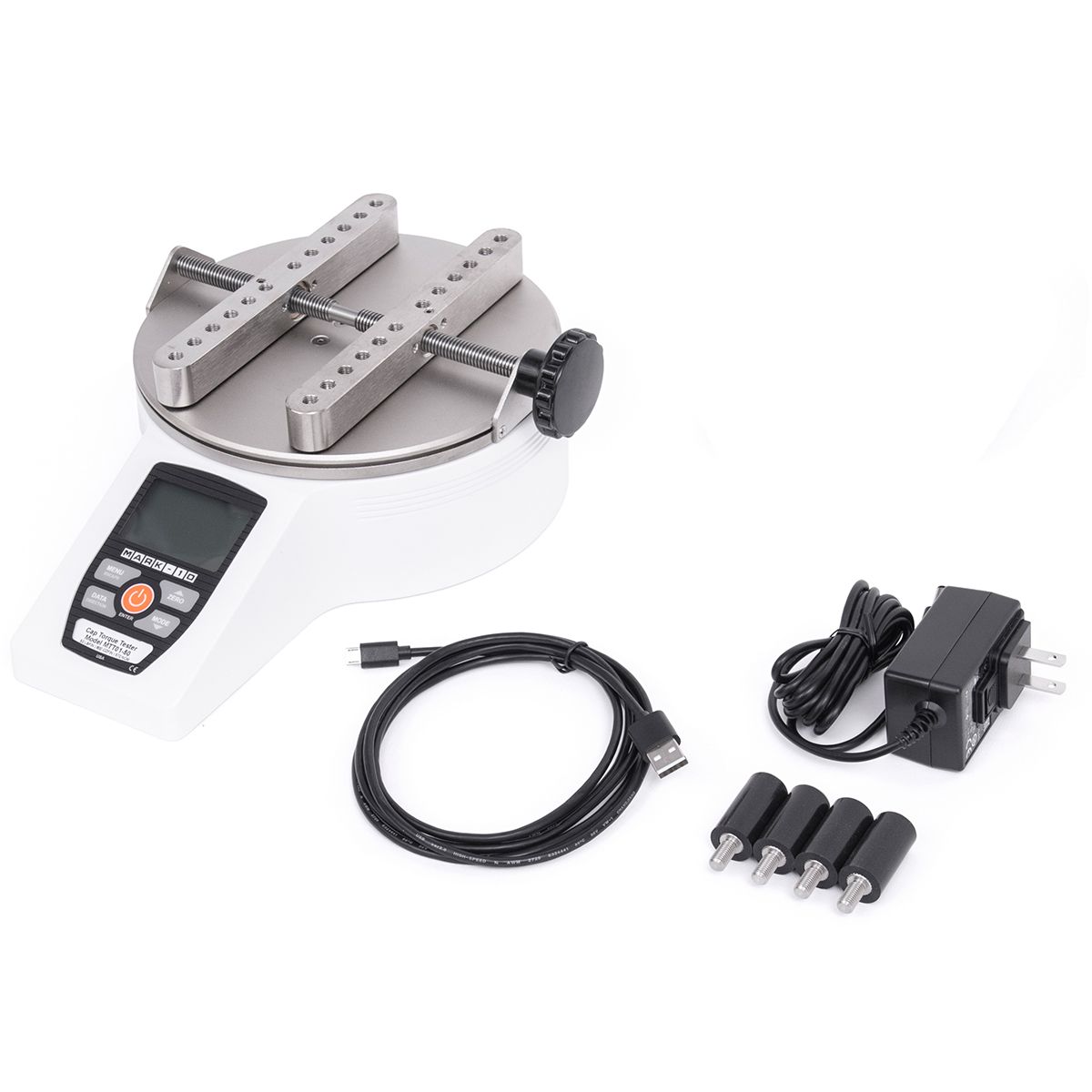

TT01系列扭力測試機如圖所示運送，並包括以下配件 ~

（4）樣品固定桿
（1）USB訊號線
（1）電池
（1）專屬電源變壓器
（1）原廠精度保證書

選購配備

左圖右文表格

	1. 加長型固定桿 ( CT005、CT006 ) 提供 63 mm / 2.5 in 及 101 mm / 4.0 in 兩種長度規格。
	2. 平面式鉗夾 ( CT001 ) 提供了適用於方形或畸形樣品的一種替代夾持方法。
	3. 可調整式鉗夾 ( CT003 ) 8個橡膠稜邊的夾臂可以 45度的增量各自獨立調整，以適應各種形狀和尺寸之容器。

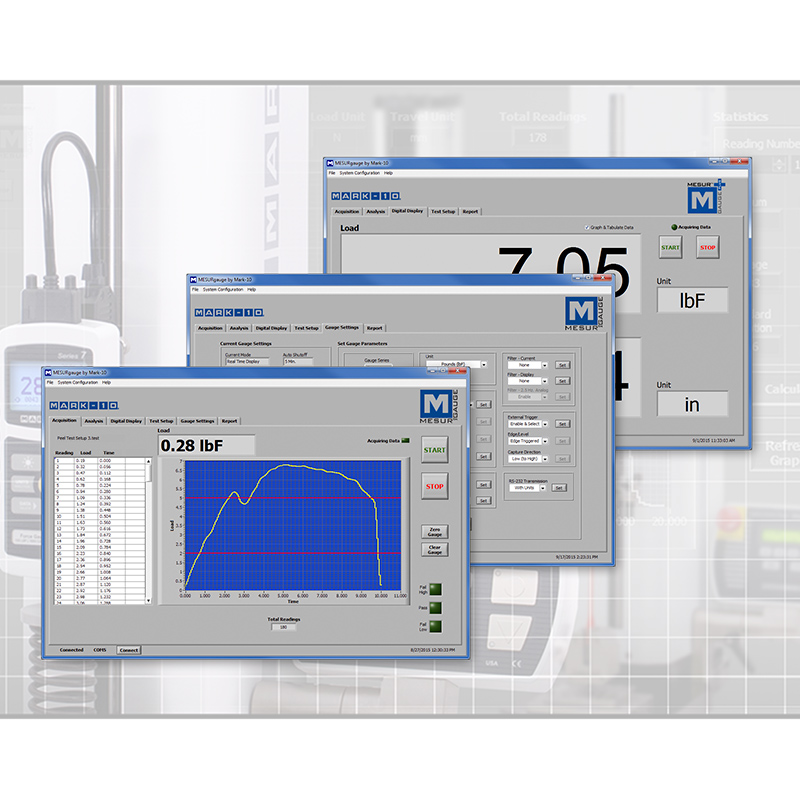

	4. MESUR gauge^® 分析軟體 ( 15-1004 ) 繪製負載與時間或負載與距離的圖表，計算統計後導出至 Excel …等。

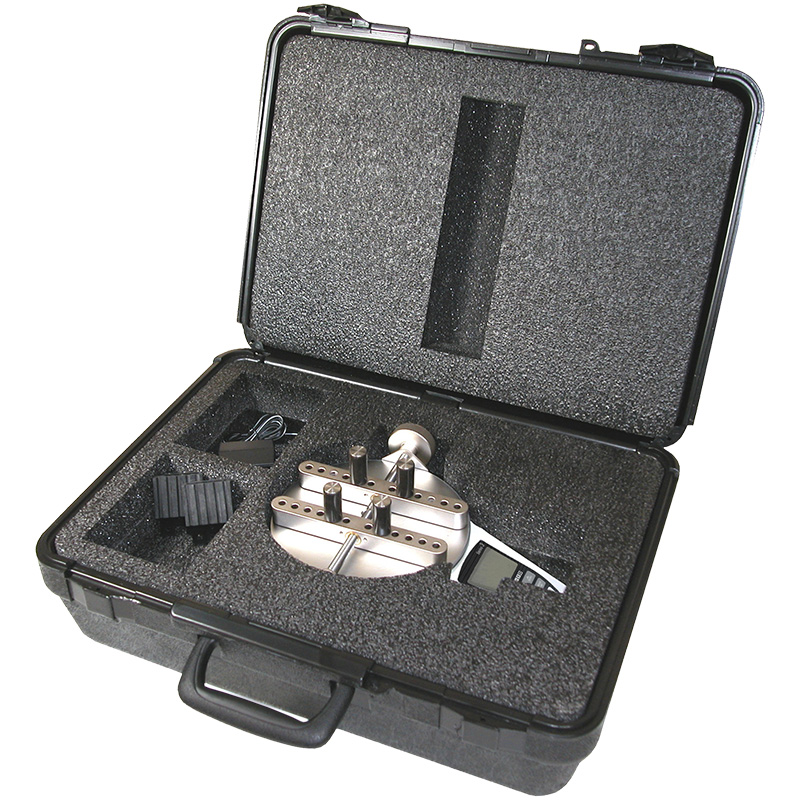

	5. 硬塑料手提箱 ( CT002 ) 為 TT01扭力測試機、鉗夾、電源變壓器及附件提供了儲存空間。

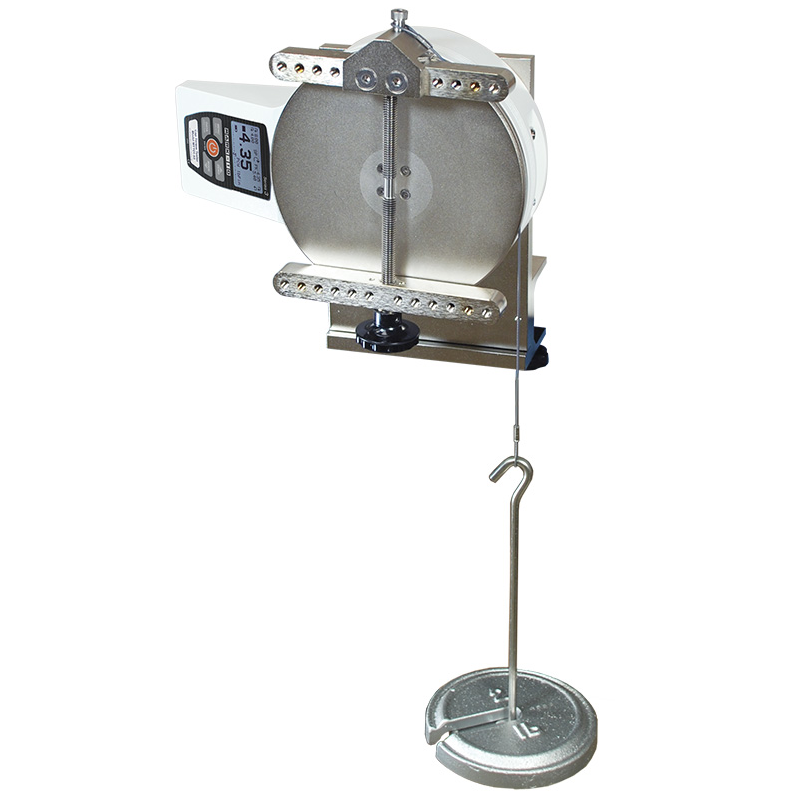

	6. 校準套件 ( AC1036 ) 包括安裝支架、纜繩和配件，用以校準 TT01系列瓶蓋扭矩測試機。( 不包含砝碼 )
	7. 連接器用防護套件 ( AC1077 ) 防止液體進入機體後端的連接器。隨附三個橡膠蓋，用於 15 針腳多用途連接器、微型 USB 連接埠和電源插孔。

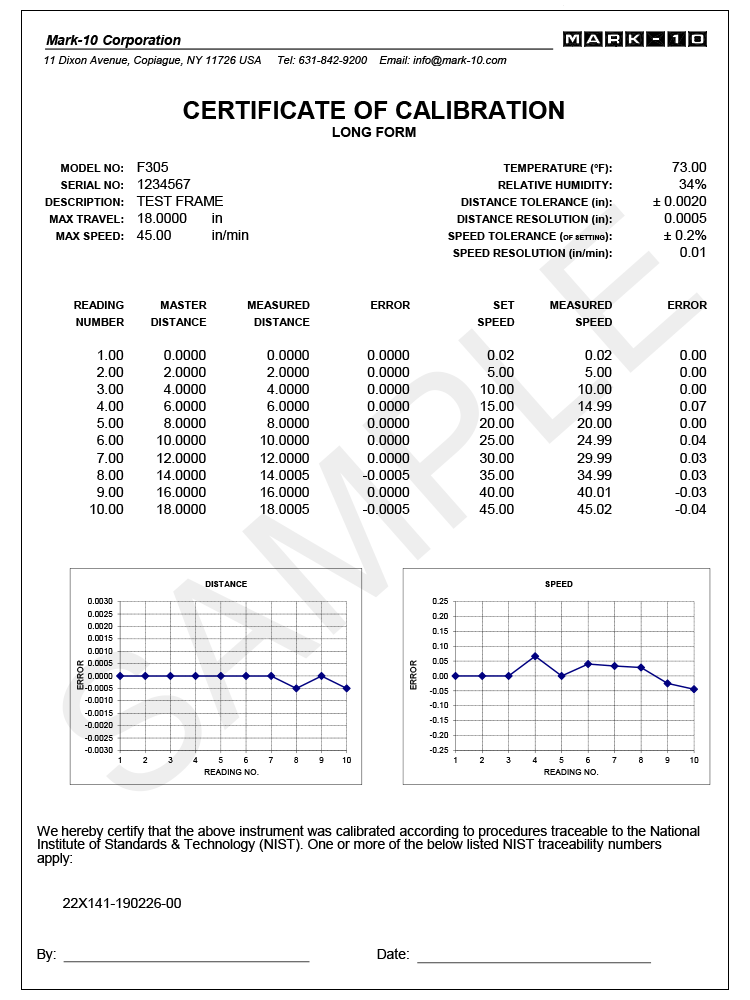

	8. 精度檢驗報告 ( CERT )

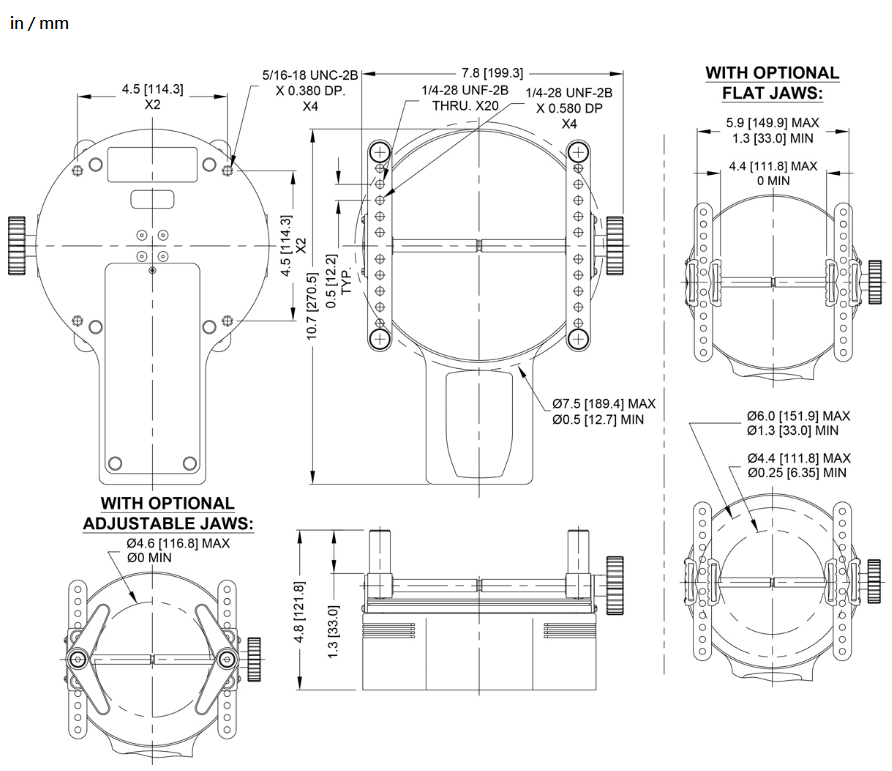

外觀尺寸

MESUR®Lite 簡易軟體

請點擊下載 ...

訂購訊息

訂購資訊

型號	測試容量
MTT01-12	瓶蓋類扭力測試機 : 測試容量 14 Kgf.cm / 135 N.cm / 1.35 N.m / 12 lbf.in / 192 ozf.in
MTT01-25	瓶蓋類扭力測試機 : 測試容量 28 Kgf.cm / 290 N.cm / 2.9 N.m / 25 lbf.in / 400 ozf.in
MTT01-50	瓶蓋類扭力測試機 : 測試容量 58 Kgf.cm / 570 N.cm / 5.7 N.m / 50 lbf.in / 800 ozf.in
MTT01-100	瓶蓋類扭力測試機 : 測試容量 116 Kgf.cm / 115,0 N.cm / 11.5 N.m / 100 lbf.in / 1,600 ozf.in
CERT	精度檢驗報告。
CT001	平面式鉗夾 : TT01系列扭力測試機用配件。
CT002	硬塑料手提箱 : TT01系列扭力測試機用收納盒。
CT003	可調整式鉗夾 : TT01系列扭力測試機用配件。
CT004	固定桿 : TT01系列扭力測試機標準配件、長度 31 mm / 1.25 in x 4。
CT005	固定桿 : TT01系列扭力測試機用配件、長度 63.5 mm / 2.5 in x 4。
CT006	固定桿 : TT01系列扭力測試機用配件、長度 101.6 mm / 4 in x 4。
CT007	固定桿 : TT01系列扭力測試機用配件、包含上述三種規格、12支 / 一組。
AC1036	校準套件 : 校準 TT01系列瓶蓋扭力測試機、不包含砝碼。
AC1077	連接器用防護套件。
AC1109	序列訊號線 : 用於 TT01系列測試機端 → RS232 DB9 端。
AC1111	USB訊號線/微小型 : B → A type。
15-1004	MESUR gauge^® 版軟體。
