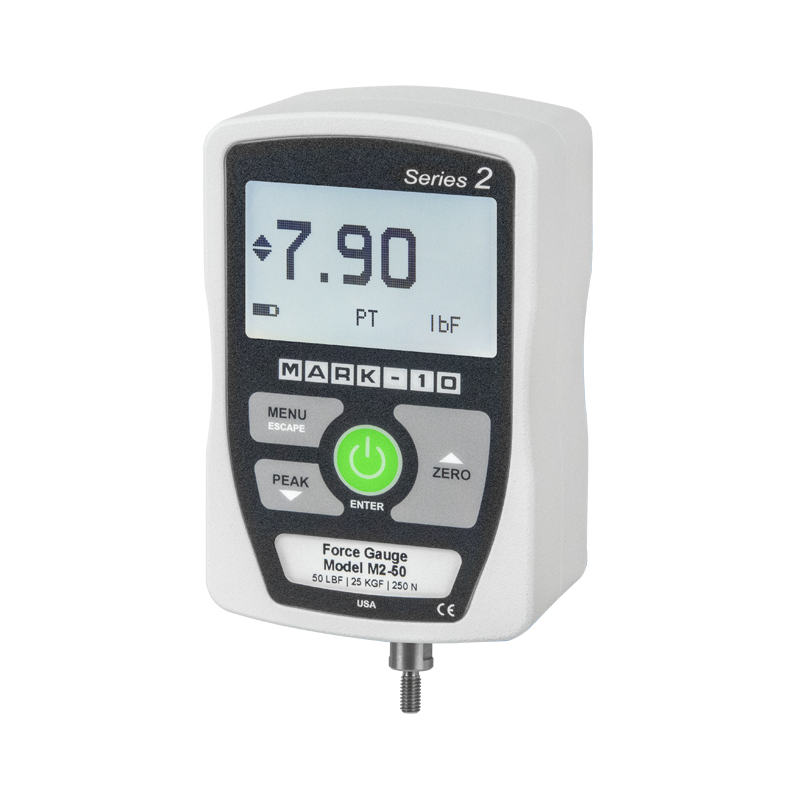

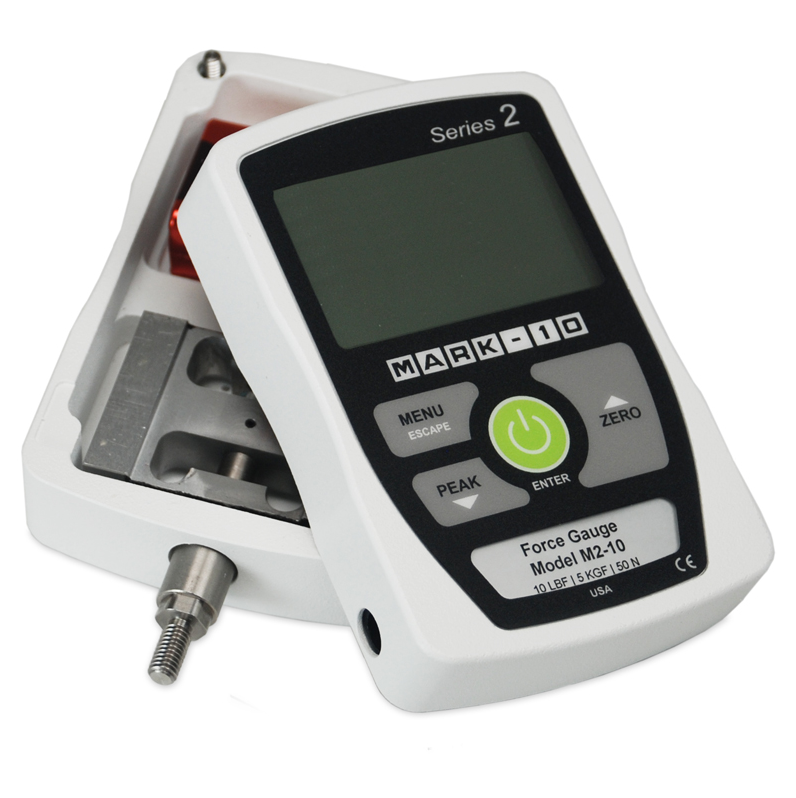

1. MARK-10 | M2系列測力計具有輕量化設計及堅固的壓鑄式鋁製外殼機構件適用於任何環境。 |
 |

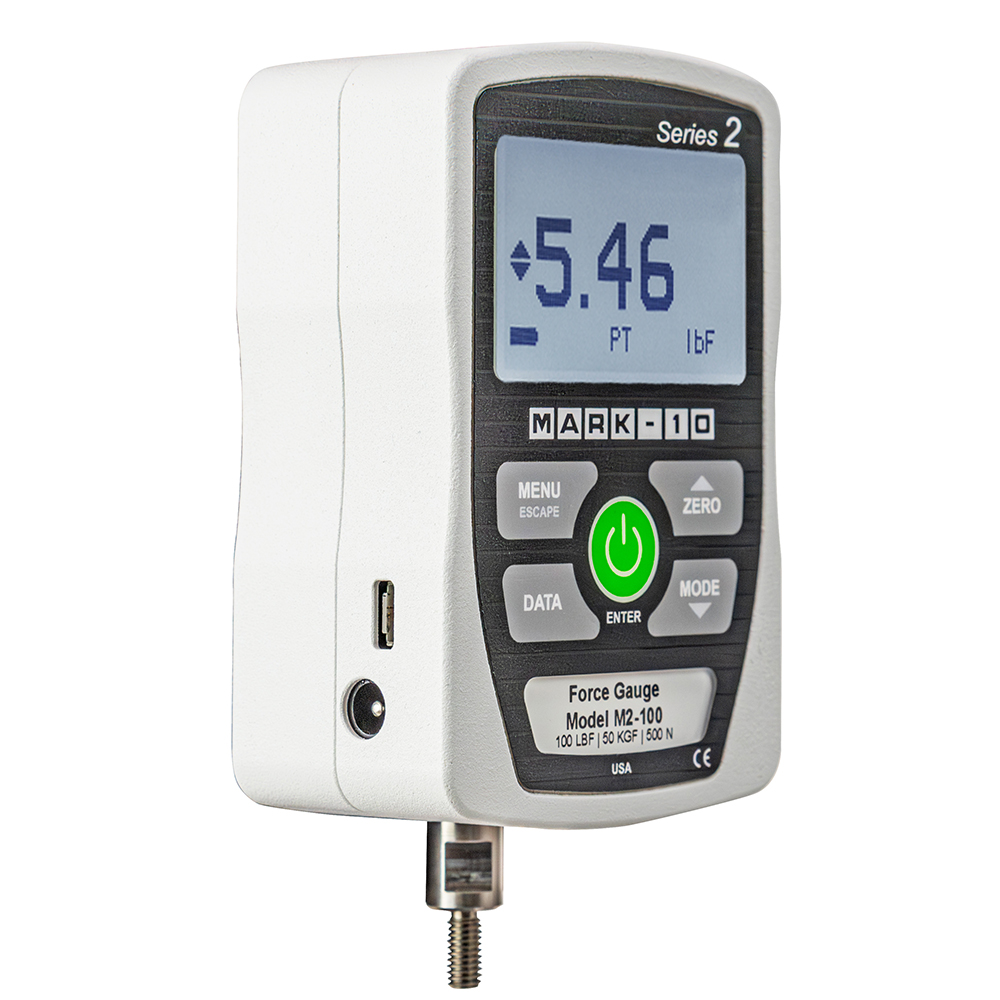

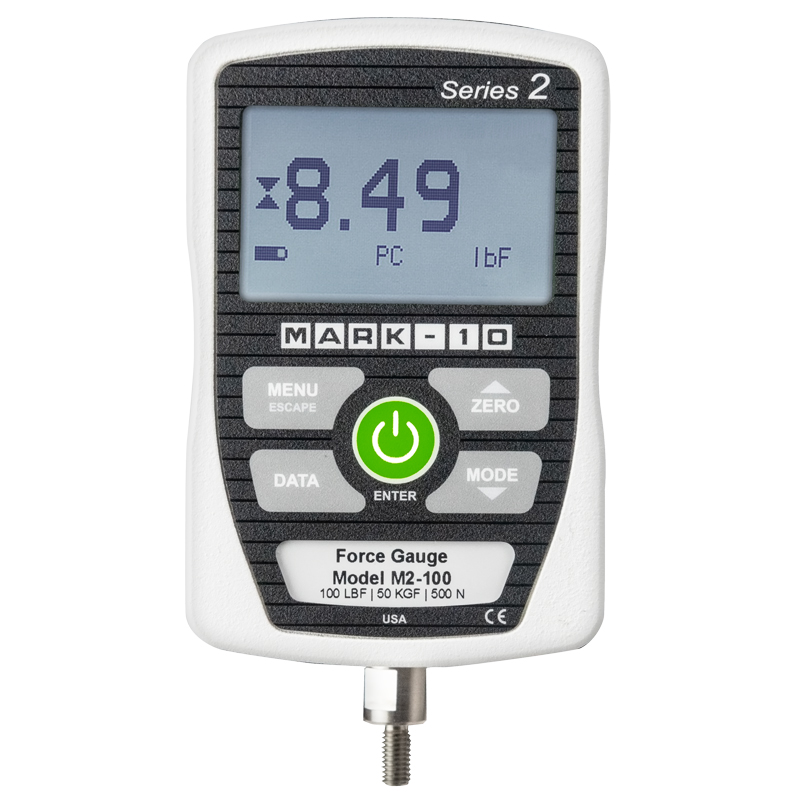

2. MARK-10 | M2 系列推拉力計具有堅固的鋁質外殼，大而清晰的圖形顯示器。 |
 |

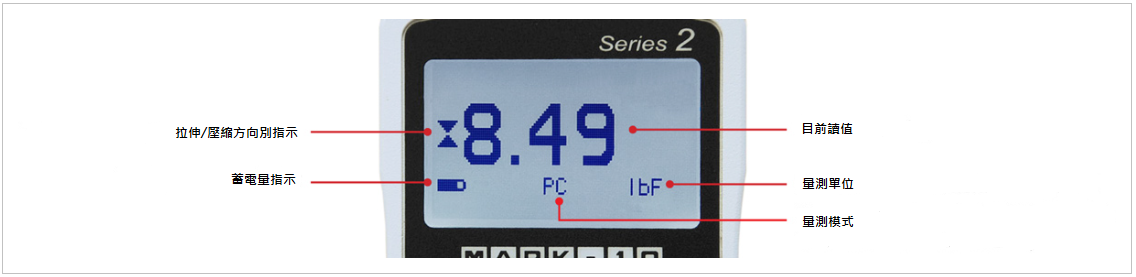

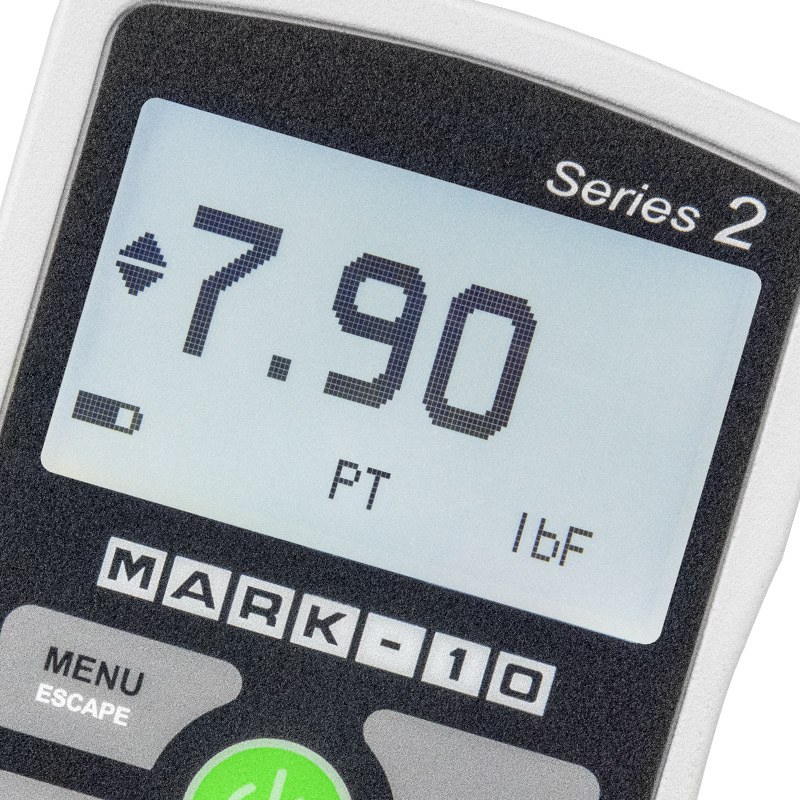

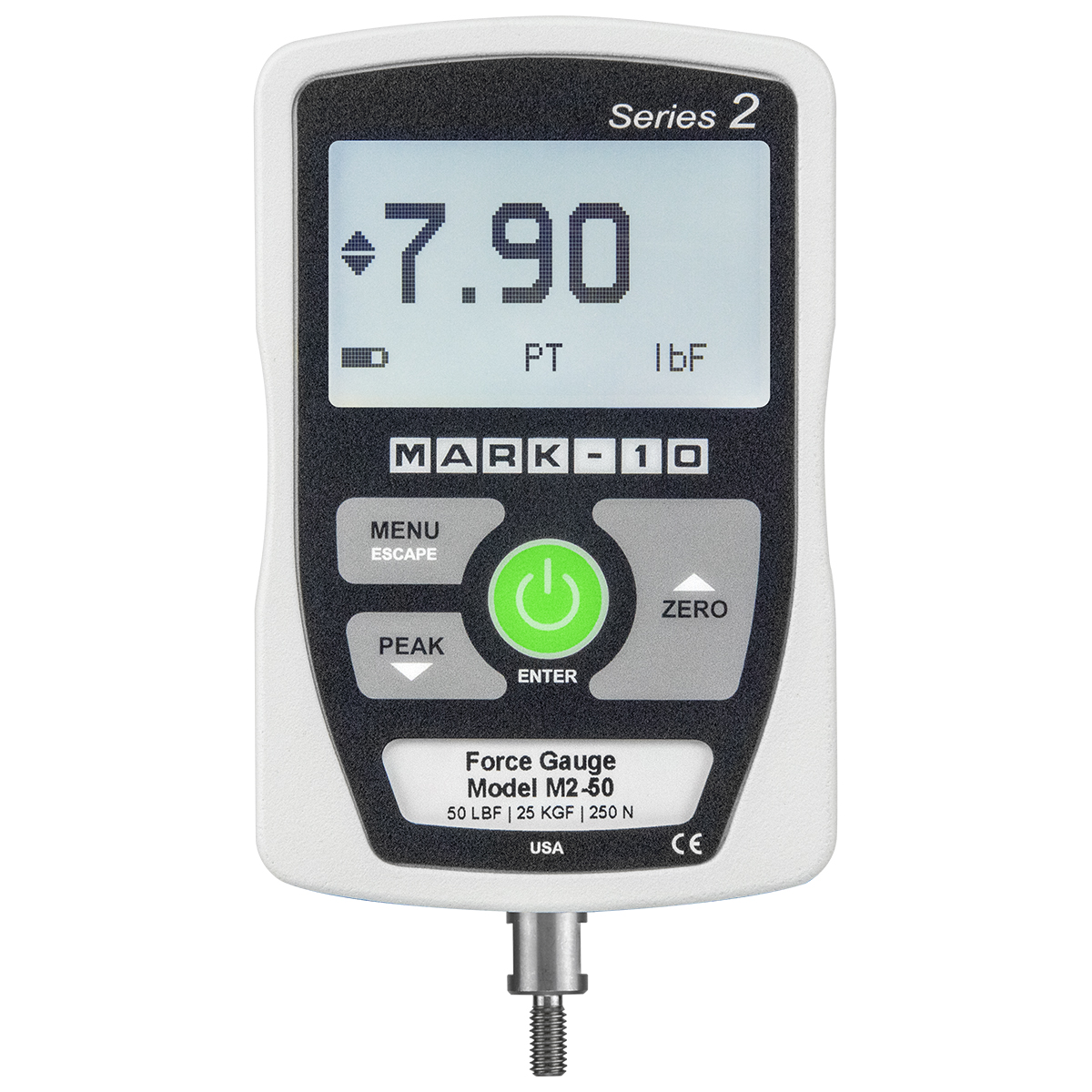

3. MARK-10 | M2系列測力計可顯示 量測方向、 量測單位、量測模式 及 最大峰值。 |
 |

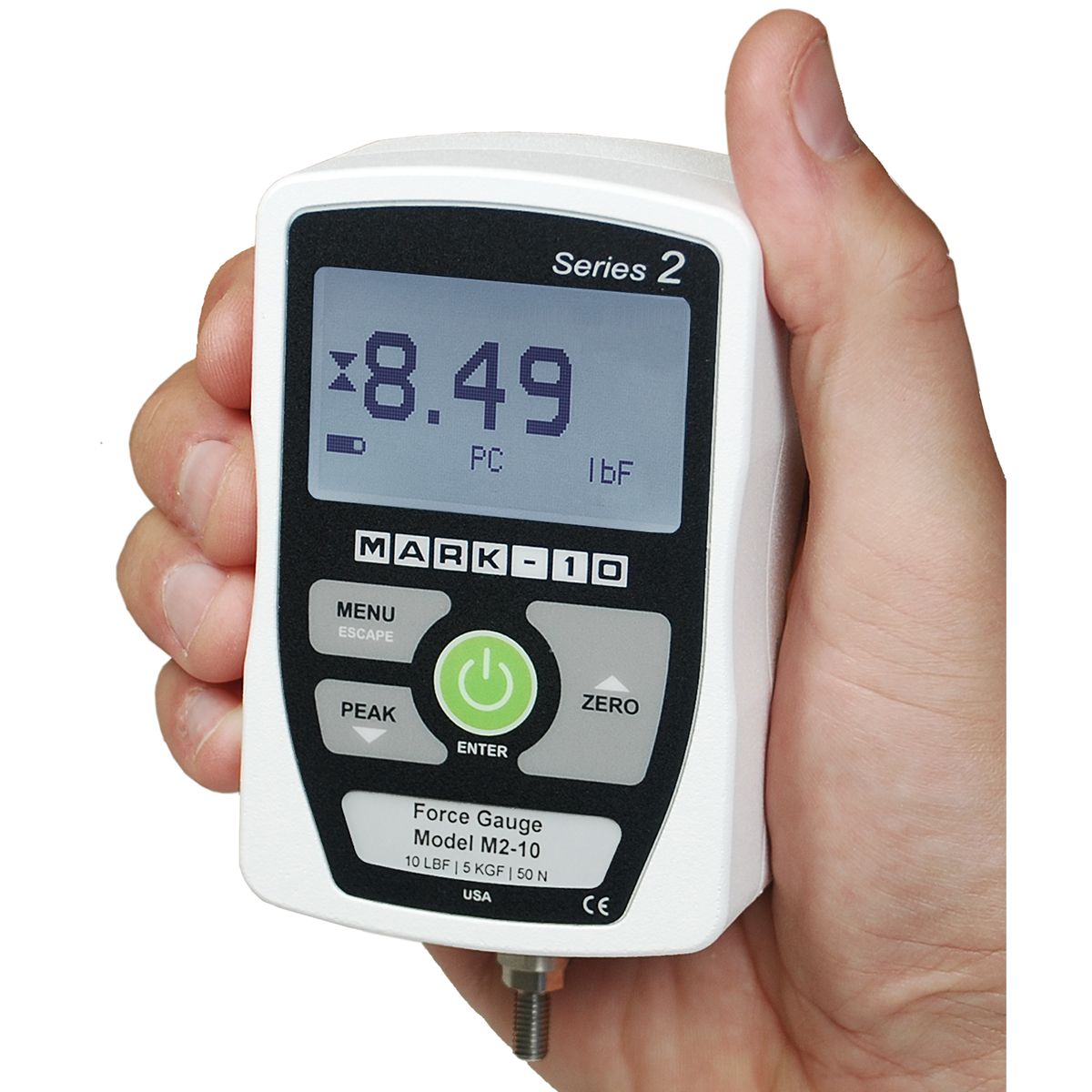

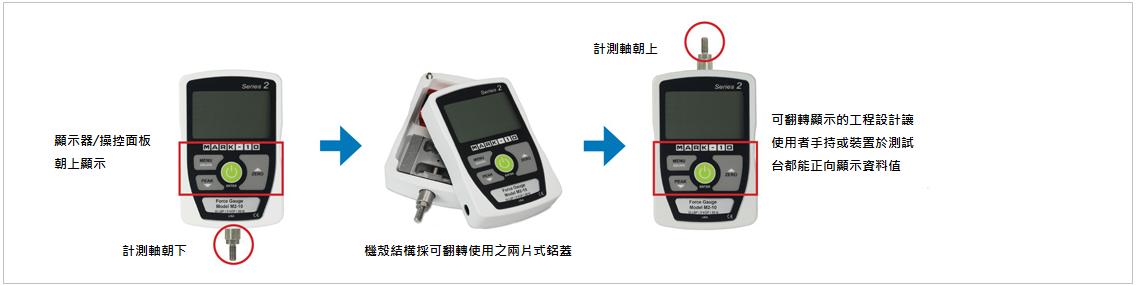

4. MARK-10 | M2系列推拉力計獨特的可翻轉式殼體，允許測力計與力量傳感器之計測軸向上或向下操作時，皆能正確顯示相關資料。 |
 |

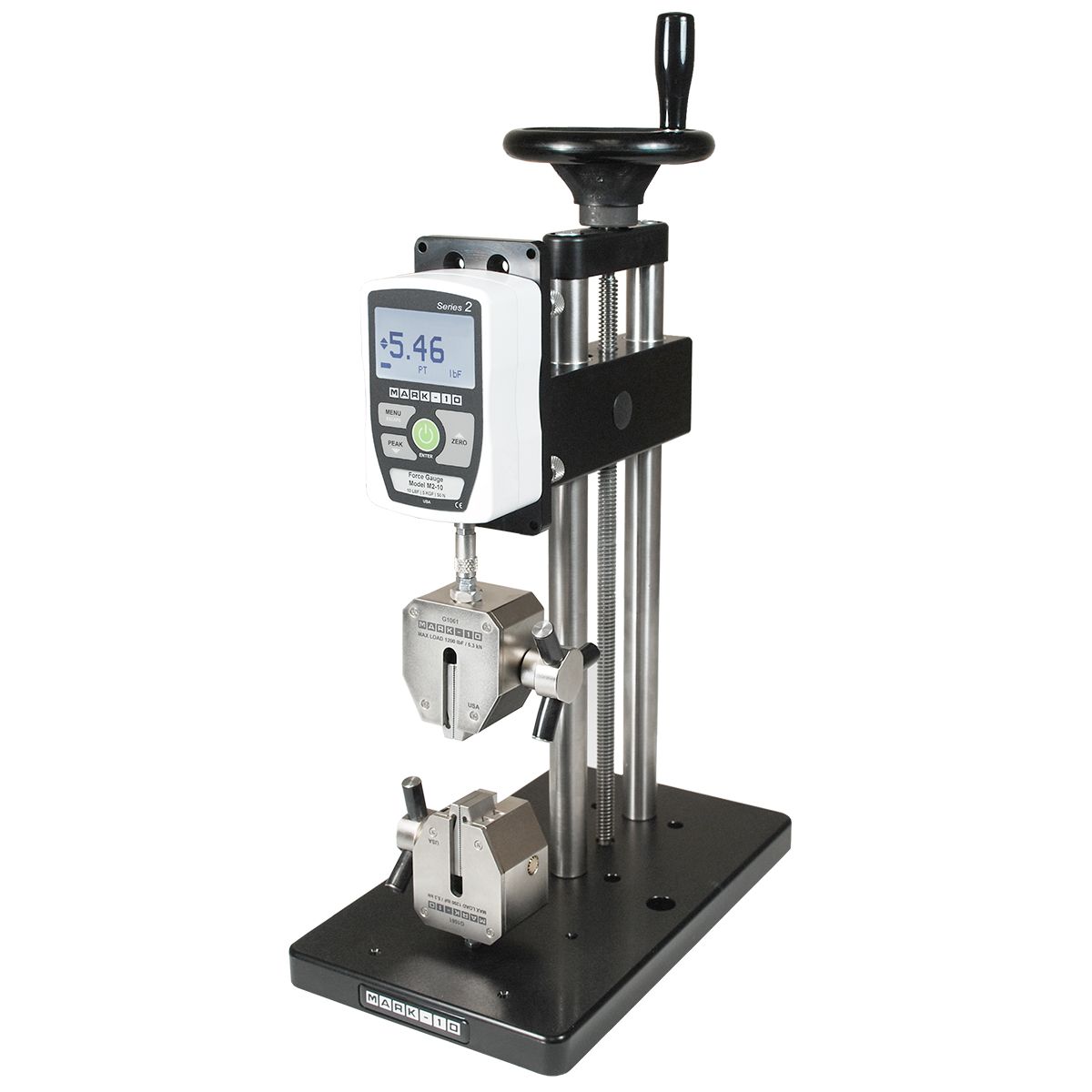

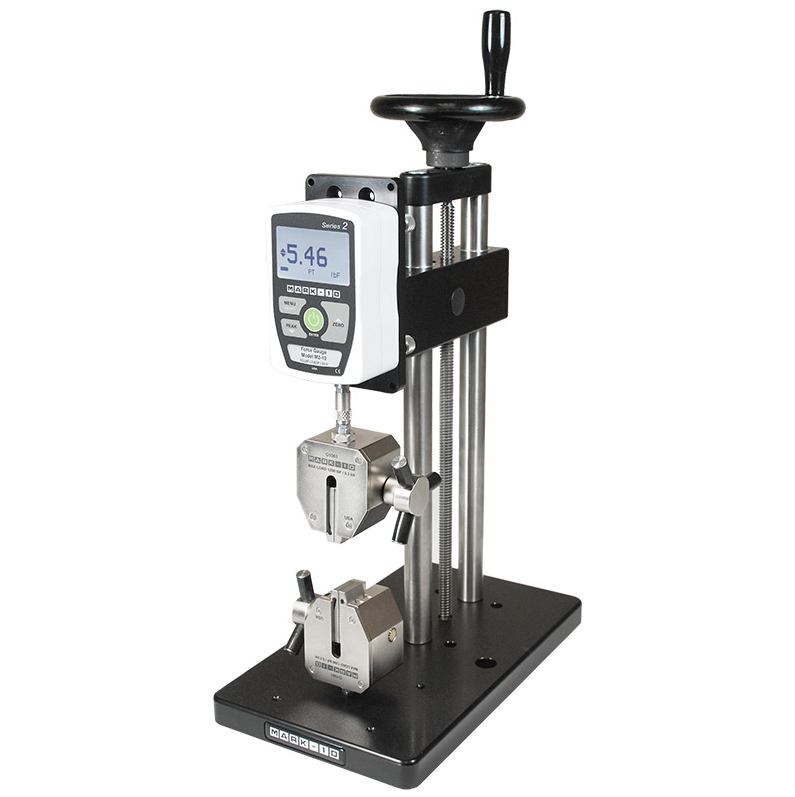

5. MARK-10 | M2系列測力計搭配 ES20/手動測試台 和 G1061/楔形夾具 之使用範例。 |
■ 拉伸 及 壓縮 峰值的測量。
■ USB 輸出連續或單一數據點資料。
■ 三種量測單位可供選擇。
■ 鋁質堅固機體結構。
■ 可配置的預設量測單位及模式。
■ 500 Hz 取樣率。
■ 可自動調光的大型背光式圖形顯示器。
■ 由可充電電池或交流變壓器供電。
■ 可翻轉顯示資料值的鋁質機殼。
A 式表格
| 精確度 | ±0.5% F.S ( 最大標稱值 ) |
| 取樣率 | 500 Hz |
| 使用電源 | 交流電 / 可充電式電池，蓄電量指示，電量不足時自動關機。 |
| 操作時間 |
背光源開啟：7 小時。 背光源關閉 : 可連續使用 24 小時。 |
| 量測單位 | lbf、Kgf、N |
| 過載保護 | 最大標稱值之 200% ( 超過 110%時 : 過載警告提示 )。 |
| 重量 |
M2-012 ~ M2-100：0.33 kg M2-200 ~ M2-500：0.41 kg |
| 使用環境 | 温度：5~38℃ 、 濕度：20~90 %RH |
| 標準配備 | 收納盒 / 專屬電源變壓器 / USB連接線 / 原廠精度保證書 ( NIST精度報告須另外選購 ) |
B式表格
| 測試容量 x 解析度 | |||
|---|---|---|---|
| 型號 | Kgf | N | lbf |
| M2-2 | 1 x 0.001 | 10 x 0.01 | 2 x 0.002 |
| M2-5 | 2.5 x 0.002 | 25 x 0.02 | 5 x 0.005 |
| M2-10 | 5 x 0.005 | 50 x 0.05 | 10 x 0.01 |
| M2-20 | 10 x 0.01 | 100 x 0.1 | 20 x 0.02 |
| M2-50 | 25 x 0.02 | 250 x 0.2 | 50 x 0.05 |
| M2-100 | 50 x 0.05 | 500 x 0.5 | 100 x 0.1 |
| M2-200 | 100 x 0.1 | 1,000 x 1 | 200 x 0.2 |
| M2-500 | 250 x 0.2 | 2,500 x 2 | 500 x 0.5 |
左圖右文表格
 |

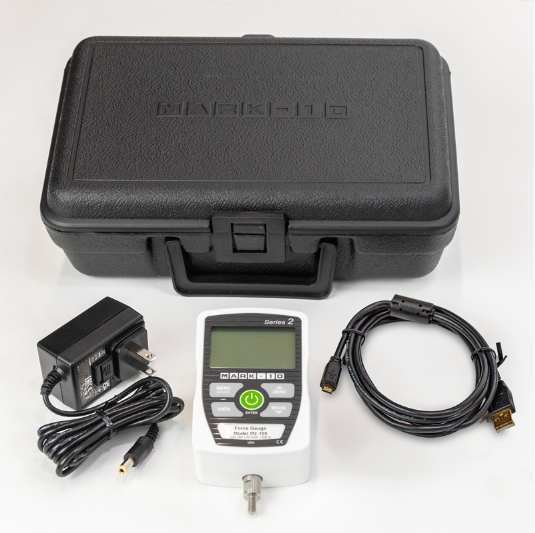

2系列測力計如圖所示運送，並包括以下配件~ |
左圖右文表格
 |
1. 使用範圍廣泛的 測試台 和 夾具。 |
 |
2. 附件 具體配件取決於測力計型號。相關詳細信息，請參閱附屬配件部分。 |
 |
3. 精度檢查報告 ( CERT ) |
 |
4. 安裝背板 用於將 Mark-10 推拉力計安裝到夾具或測試系統上， 包括安裝套件。 備註：安裝背板包含在 Mark-10 測試台中。 |
C式表格

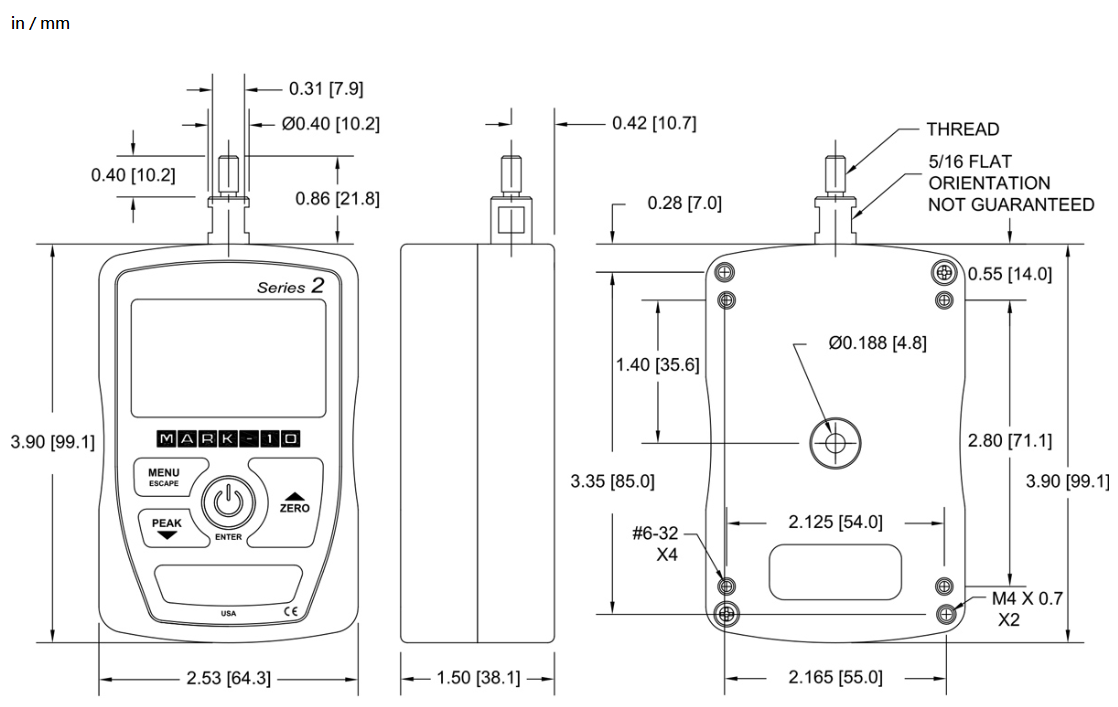

| 型號 | 螺紋規格 |
|---|---|
| M2-2 ~ M2-100 | #10-32 UNF |
| M2-200 ~ M2-500 | 5/16-18 UNC |
小圖數值

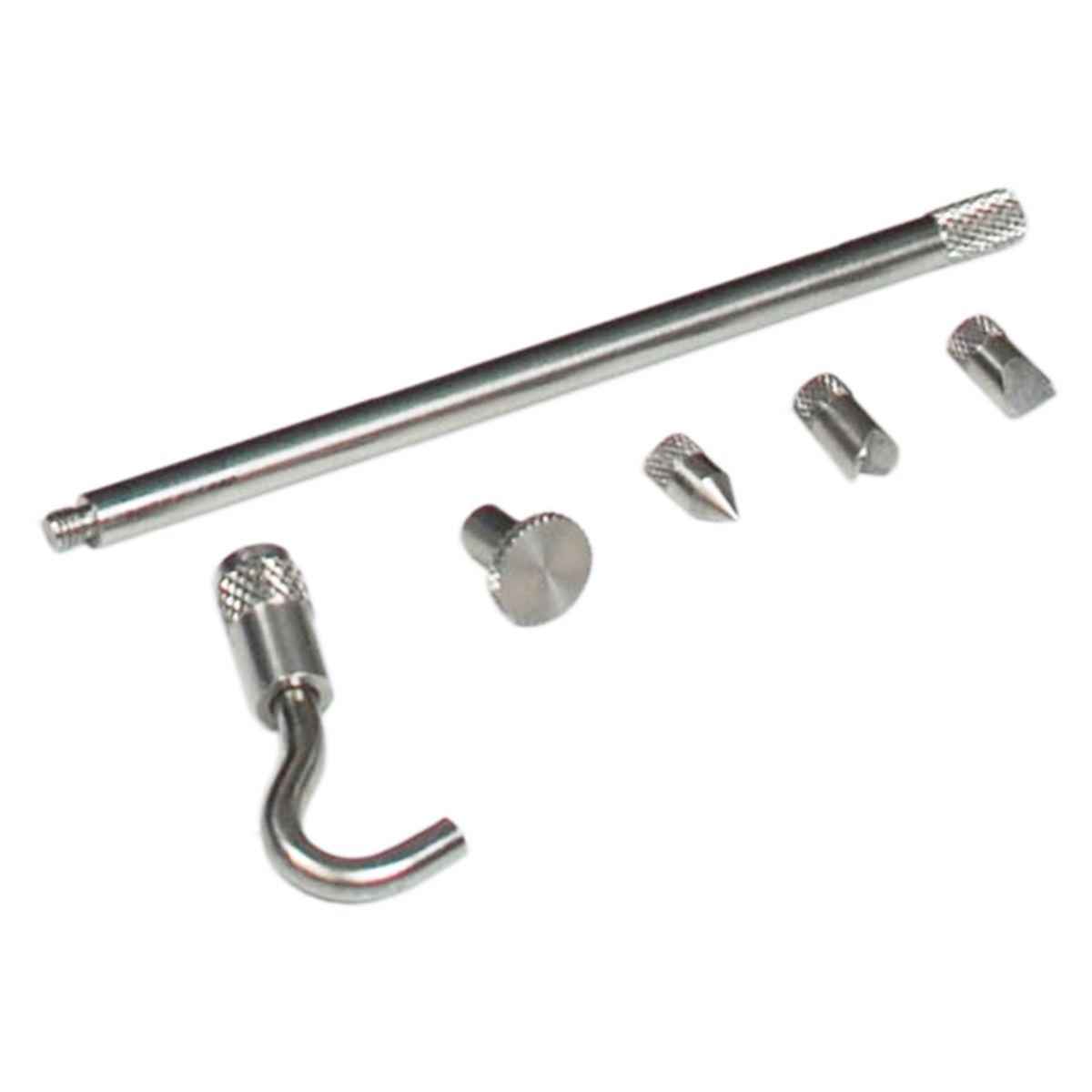

| 配件 | M2-2 ~ M2-100 | |
|---|---|---|
 |

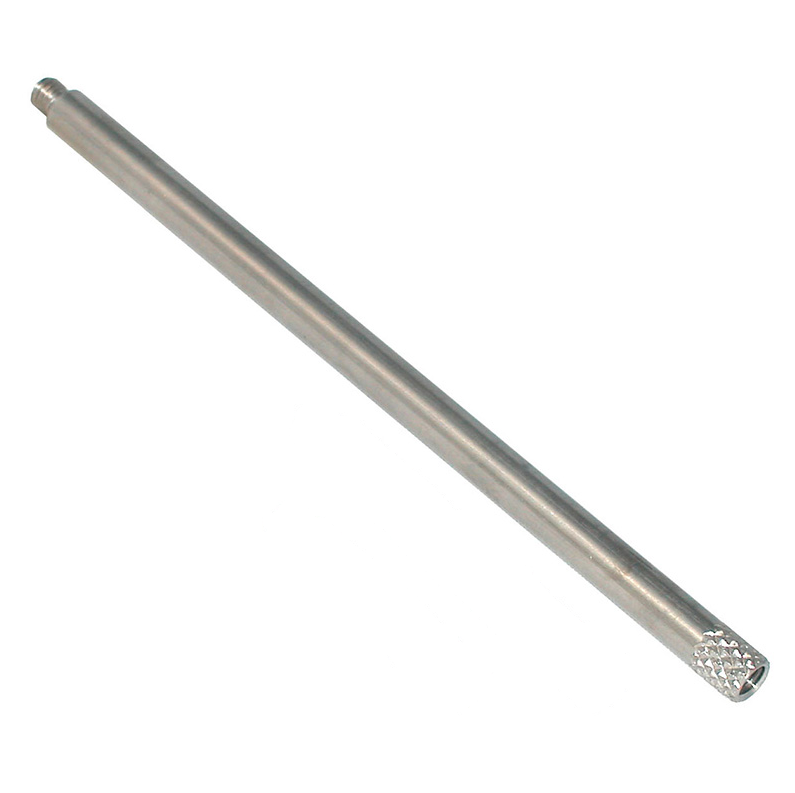

G1024 | 延長桿 : 12.5 mm / 5 in、#10-32F |
 |

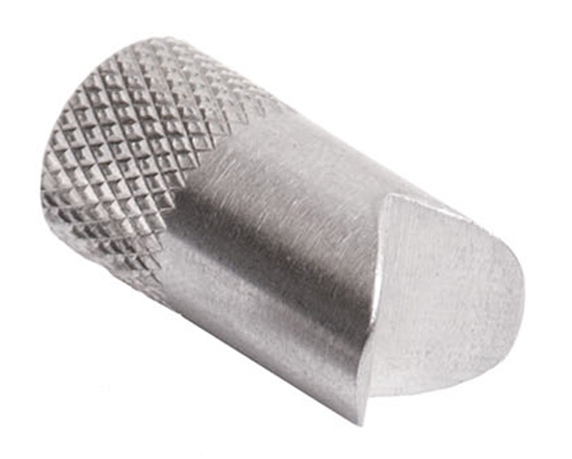

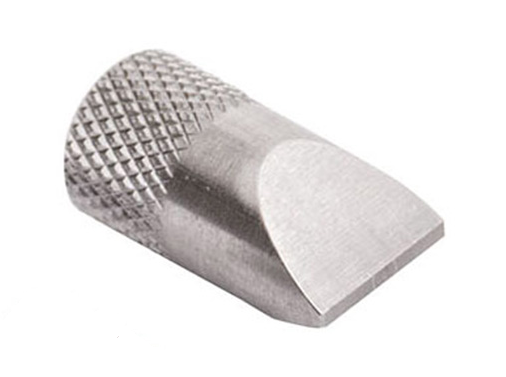

G1025 | 鑿型測頭 : #10-32F |
 |

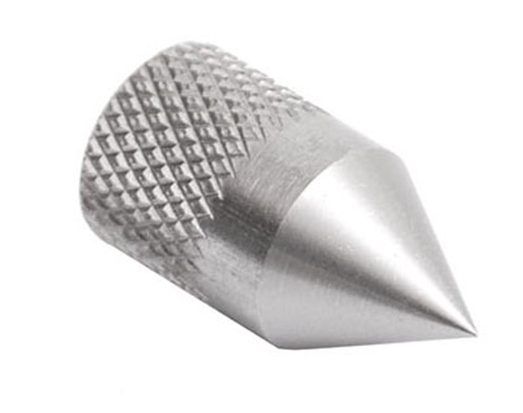

G1026 | 錐型測頭 : #10-32F |
 |
G1027 | V型槽測頭 : #10-32F |
 |

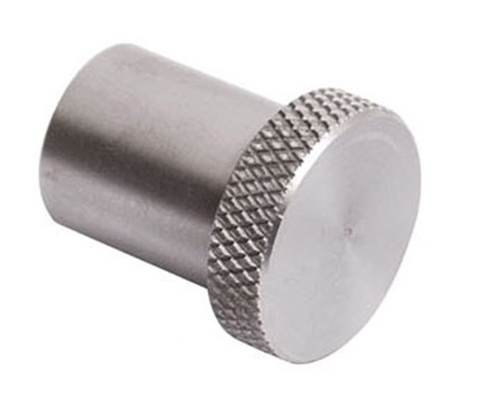

G1029 | 平型測頭 : #10-32F |
 |

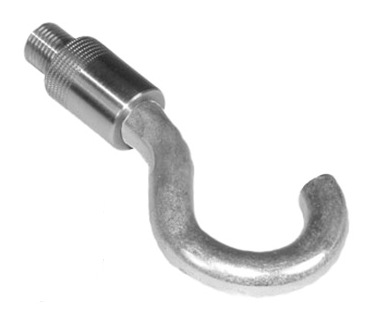

G1038 | 鈎型測頭 / 中型 : #10-32M ( 需搭配G1039 ) |
 |

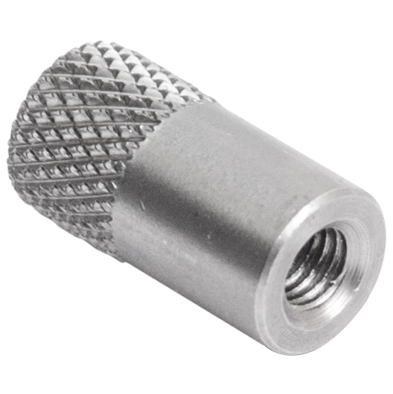

G1039 | 連結器 : #10-32F/F |
 |
AC1131-2 | 上述配件之整組套件 ( G1024 ~ G1038，各1 ) |
| 配件 |
M2-200 ~ M2-500 |
|
|---|---|---|
|
G1031 | 延長桿 : 12.5 mm / 5 in、5/16-18F |
|
G1032 | 鑿型測頭 : 5/16-18F |
|
G1033 | 錐型測頭 : 5/16-18F |
|
G1034 | V型槽測頭 : 5/16-18F |
|
G1035 | 平型測頭 : 5/16-18F |
|
G1036 | 鈎型測頭 / 大型 : 5/16-18M ( 需搭配G1037 ) |
|
G1037 | 連結器 : 5/16-18F/F |
|
AC1131-3 | 上述配件之整組套件 ( G1031 ~ G1035，各1 ) |
訂購訊息
| 型號 | 測試容量 |
|---|---|
| M2-2 | 測力計 : 1 Kgf / 10 N / 2 lbf |
| M2-5 | 測力計 : 2.5 Kgf / 25 N / 5 lbf |
| M2-10 | 測力計 : 5 Kgf / 50 N / 10 lbf |
| M2-20 | 測力計 : 10 Kgf / 100 N / 20 lbf |
| M2-50 | 測力計 : 25 Kgf / 250 N / 50 lbf |
| M2-100 | 測力計 : 50 Kgf / 500 N / 100 lbf |
| M2-200 | 測力計 : 100 Kgf / 1,000 N / 200 lbf |
| M2-500 | 測力計 : 250 Kgf / 2,500 N / 500 lbf |
| 選購配備 | |
| CERT | 精度檢查報告。 |
