拉伸 | 壓縮 | 剝離 | 破裂及抗彎強度等材料試驗夾治具

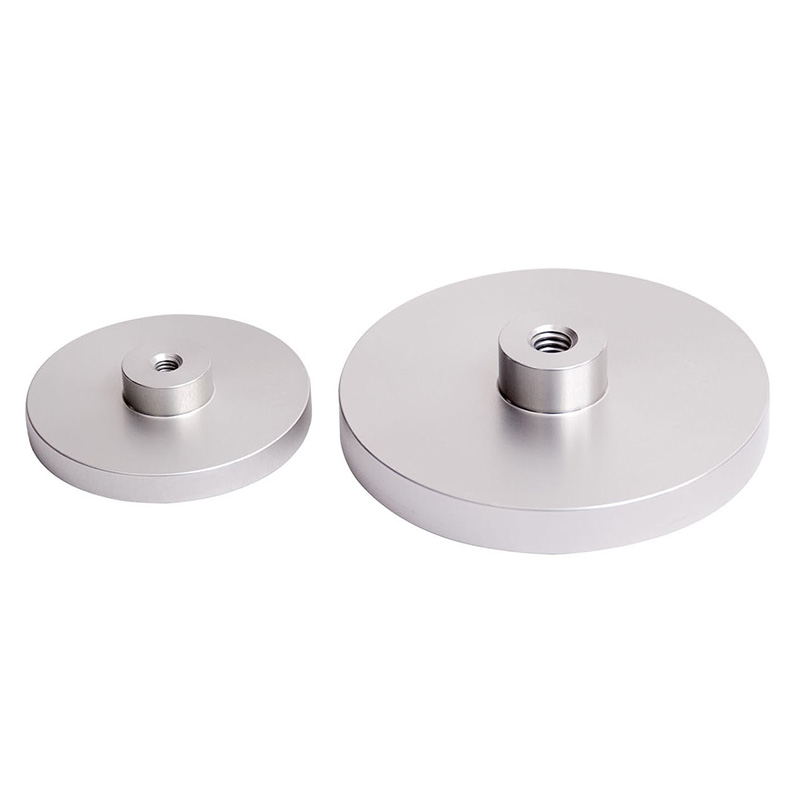

■ G1009、G1009-1、G1009-2、G1009-3
■ 用於彈簧、泡棉及許多其他產品之壓縮測試。
■ 盤面直徑 ( 最大 ) : Ø 50.8 mm / Ø 2 in、 Ø 76.2 mm / Ø3 in
■ 測試容量 : 100 Kgf / 1,000 N / 200 lbf 、250 Kgf / 2,500 N / 500 lbf
■ 平面及排氣用溝槽兩種規格提供選擇。

用於彈簧、泡棉及其他材料之壓縮測試。

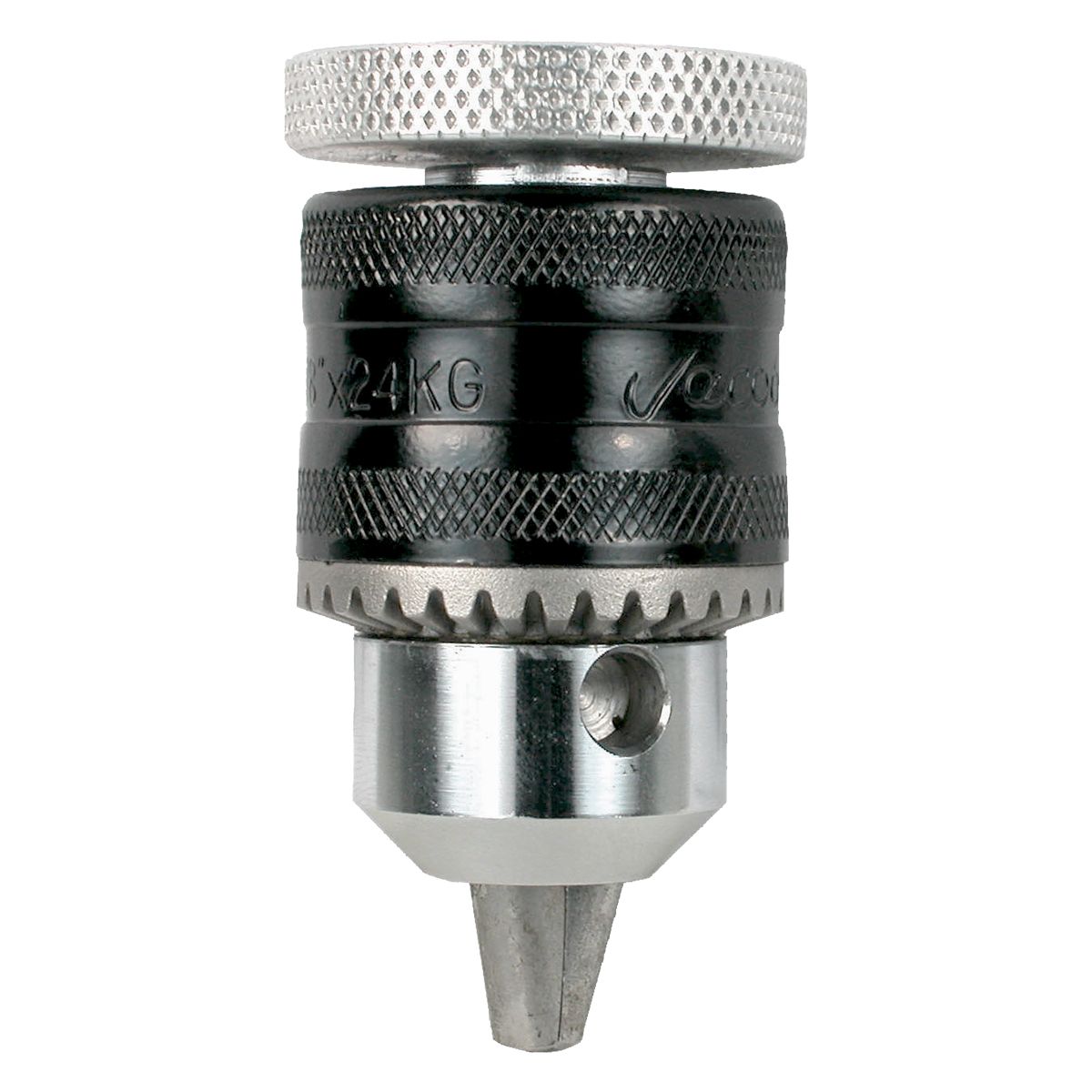

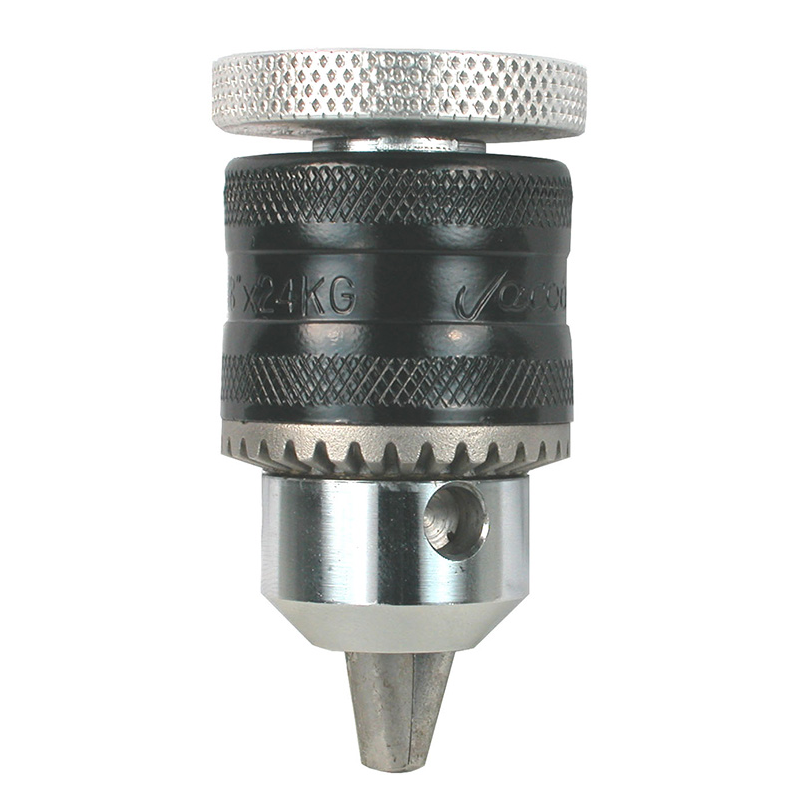

■ G1010、G1010-1、G1010-2
■ 在壓縮、拉伸測試過程中用於固定圓形樣品、夾具或棒狀物。
■ 測試容量 : 15 Kgf / 150 N / 30 lbf

此類夾具用於固定圓形樣品，例如線材或管材，有三種規格可供選擇。

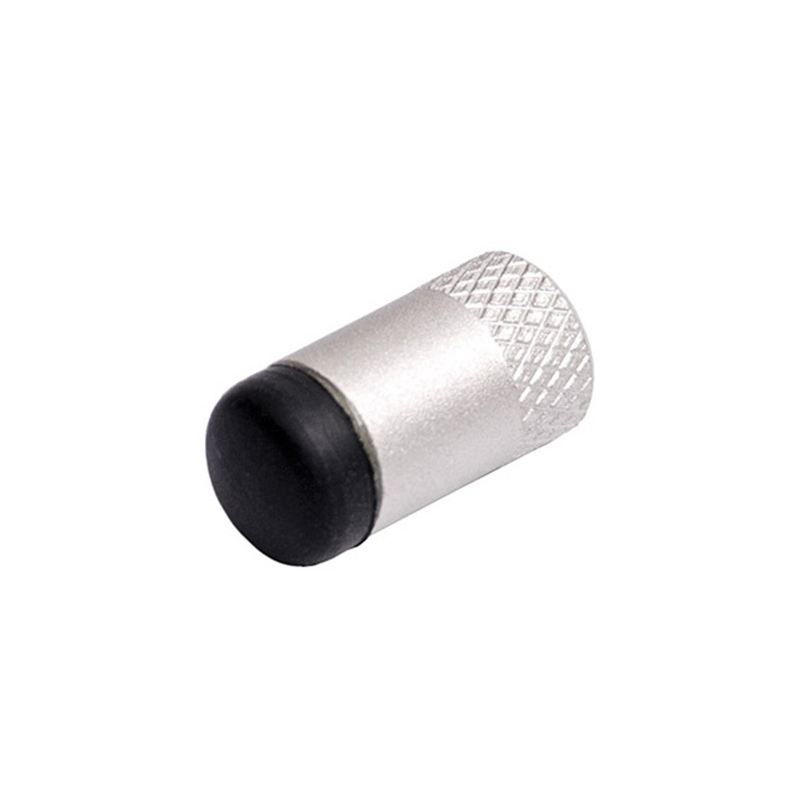

■ G1011
■ 模擬手指用於按鈕、薄膜開關、觸控面板、鍵盤等之觸動力測試。
■ 測試容量 : 25 Kgf / 250N / 50 lbf

此附件模擬手指用於測試按鈕、薄膜開關、觸控面板、鍵盤等之觸動力。

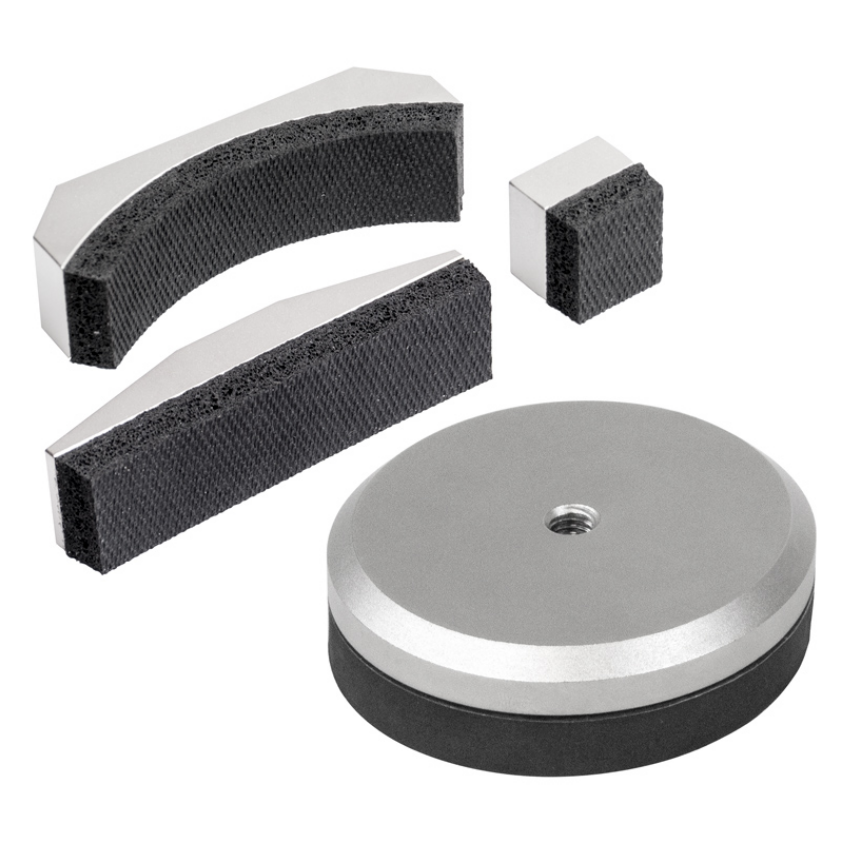

■ G1019、G1020、G1021、G1112
■ 應用於肌肉力量測試、人體肢段強度測試、勞務工作等方面人體工程學之測試評估。
■ 測試容量 : 250 Kgf / 2,500N / 500 lbf

此類襯墊型附件設計應用於肌肉力量測試、人體肢段強度測試、勞務工作要求等方面人體工程學之測試評估。可直接安裝於推拉力計，並包含在 Mark-10 人體工程學測試套件中。

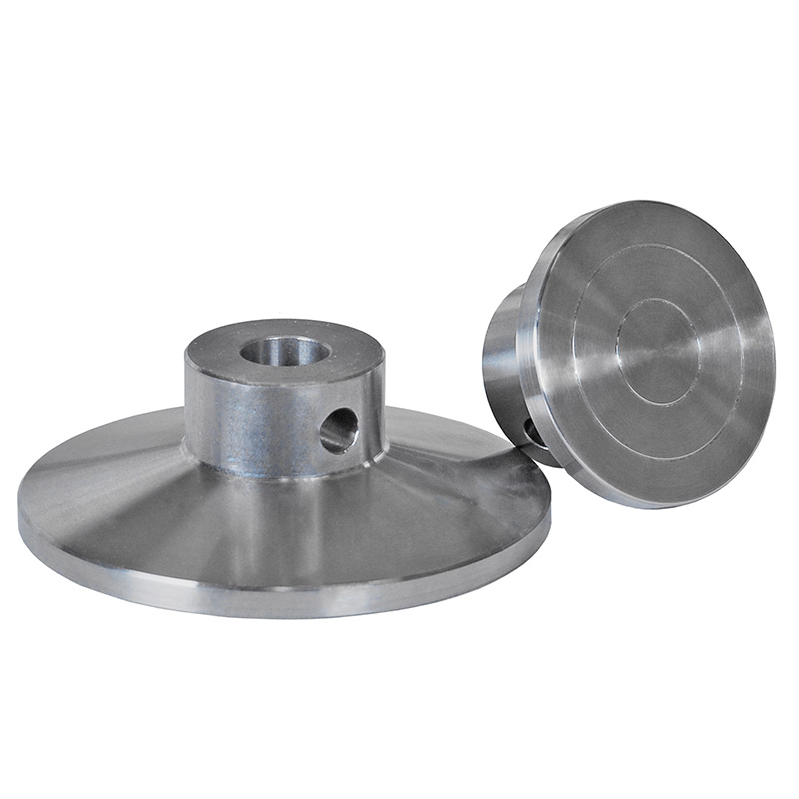

■ G1087、G1087-1
■ 用於彈簧、泡棉及許多其他產品之壓縮測試。
■ 盤面直徑 : Ø 55.9 mm / Ø 2.20 in 、Ø 96.0 mm / Ø 3.78 in
■ 測試容量 : 900 Kgf / 9,000N / 2,000 lbf
■ 內建眼尾連接端、可快速定位連接。

用於彈簧、泡棉及其他材料之壓縮測試。
此類夾具內建眼尾連接裝置，需搭配一個眼尾連接器來安裝至 Mark-10 測力計、力量感測器和測試台 。

■ G1089
■ 量測針筒/注射器的內推和抽出的力量測試。
■ 符合 ISO 7886-1 測試規範。
■ 測試容量 : 50 Kgf / 500 N / 100 lbf

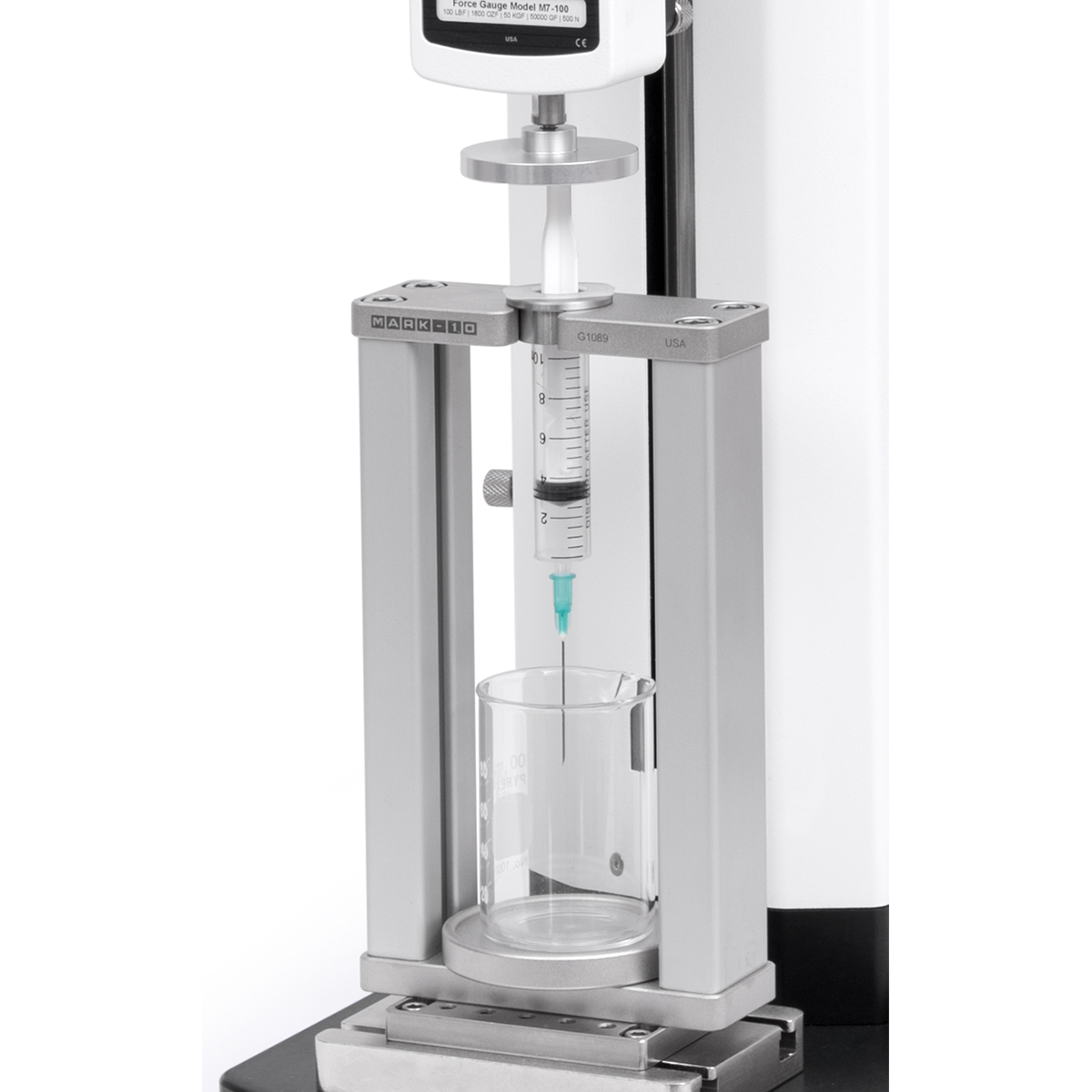

此測試裝置符合 ISO 7886-1 和其他相關標準 : 測試活塞式注射器的壓縮力。包括四個空白不銹鋼插入式套筒，可在現場鑽孔以適應不同直徑的測試裝置。

進行測試時，可以捕獲初始和次要峰值以及特定時間內的平均力量值等系統數據。

該裝置可有效地測量注射活塞的抽出和推擠等相關力量值，測試注射器釋放液體的難易度，可提升使用性能和舒適度，從而保證品質控制和產品安全性。

■ G1095、G1096、G1097
■ 三點和四點式抗彎強度測試 – 可混搭和匹配上、下治具。
■ 適用於各種材料的抗彎強度測試治具組。
■ 符合 ASTM C393、C1161、D790 測試規範。
■ 測試容量 : 250 Kgf / 2,500 N / 500 lbf 及 900 Kgf / 9,000N / 2,000 lbf

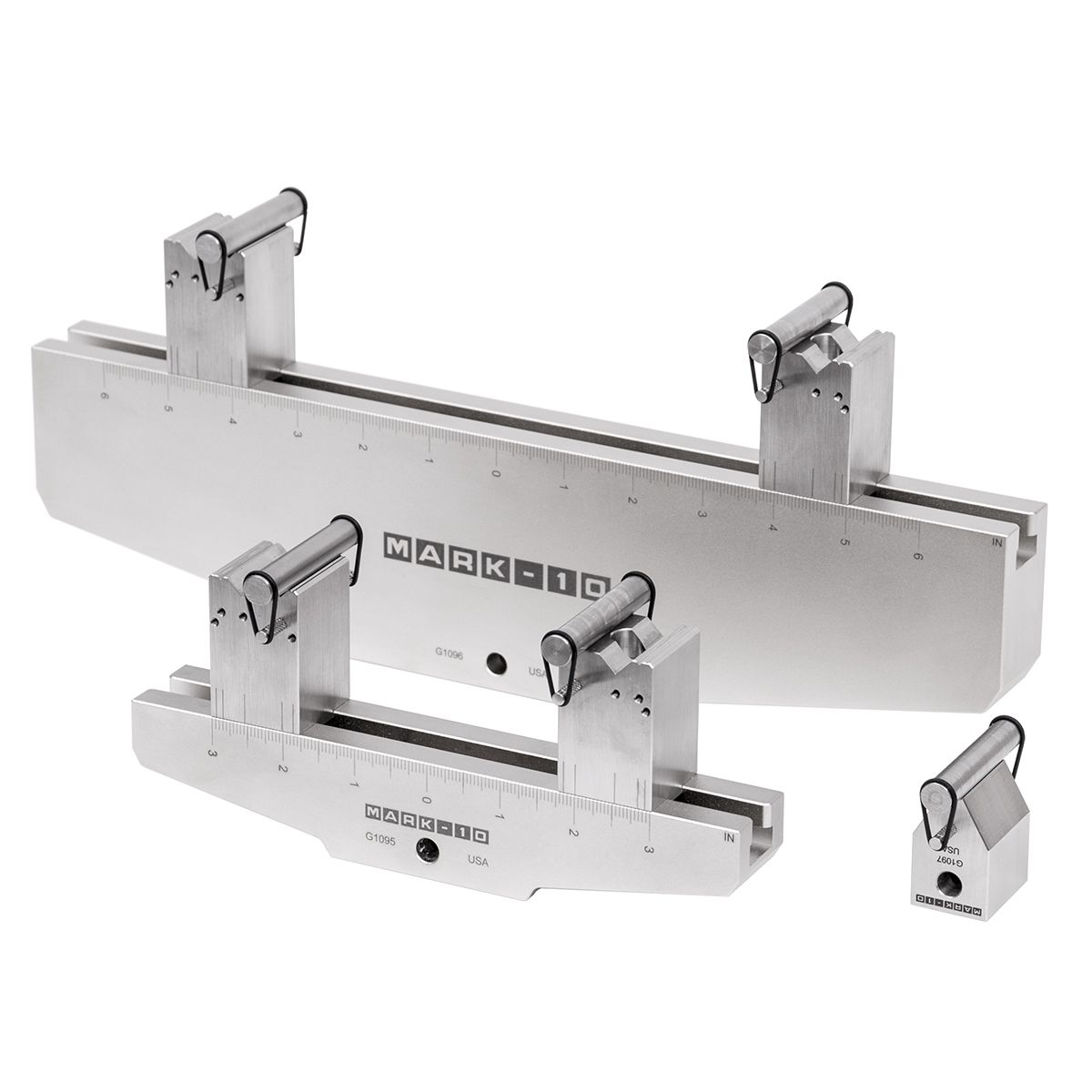

設計用於塑料、金屬、陶瓷、管材和許多其他材料的三點和四點抗彎測試的彎曲測試治具組，提供兩款尺寸的基座，搭配一個可選配圓軸直徑的上端測鉆組合而成。

使用附有圓軸直徑的上端測鉆配合單一基座組合進行三點抗彎測試，或使用兩個基座進行四點抗彎測試，符合 ASTM C393、C1161 和 D790 相關測試規範。

基座上的可移動式滑塊具有多種規格的V形槽，可相容於不同規格直徑的圓軸 ( 參閱 訂購資訊 )，標準配備為 Ø 10 mm。

基座上附有刻度尺，公、英制分別位於兩側，而內建的眼尾連接裝置便於安裝 力量感測器、測力計 和 測試台。

■ G1099
■ 用於石膏板及其他材料的穿刺強度測試。
■ 測試容量 : 10 Kgf / 100 N / 20 lbf

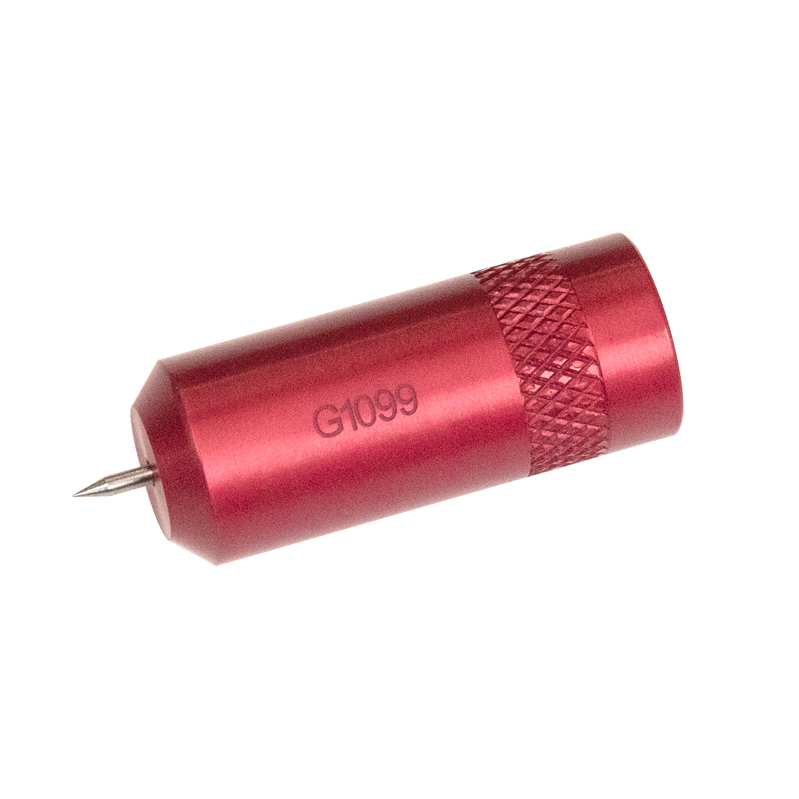

G1099 穿刺型探頭設計用於石膏板和其他材料的穿刺強度測試，為了增加安全性，彈簧加載的針頭在未刺入材料時會自動內縮。

■ G1110
■ 塑料薄膜和其他材料的抗穿刺強度測試。
■ 符合 ASTM D5748 測試規範。
■ 測試容量 : 500 Kgf / 5,000 N / 1,000 lbf

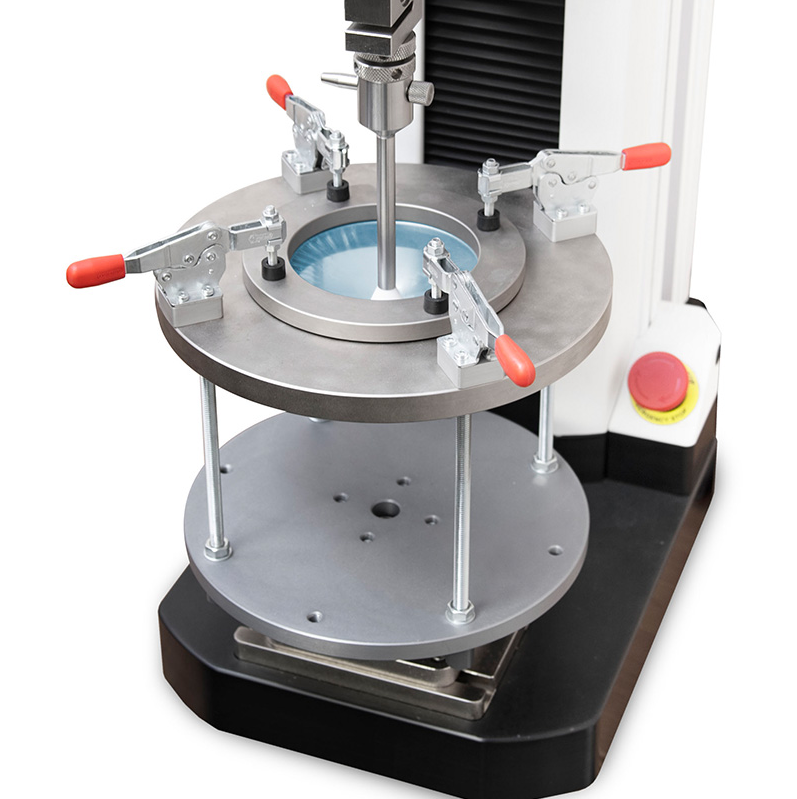

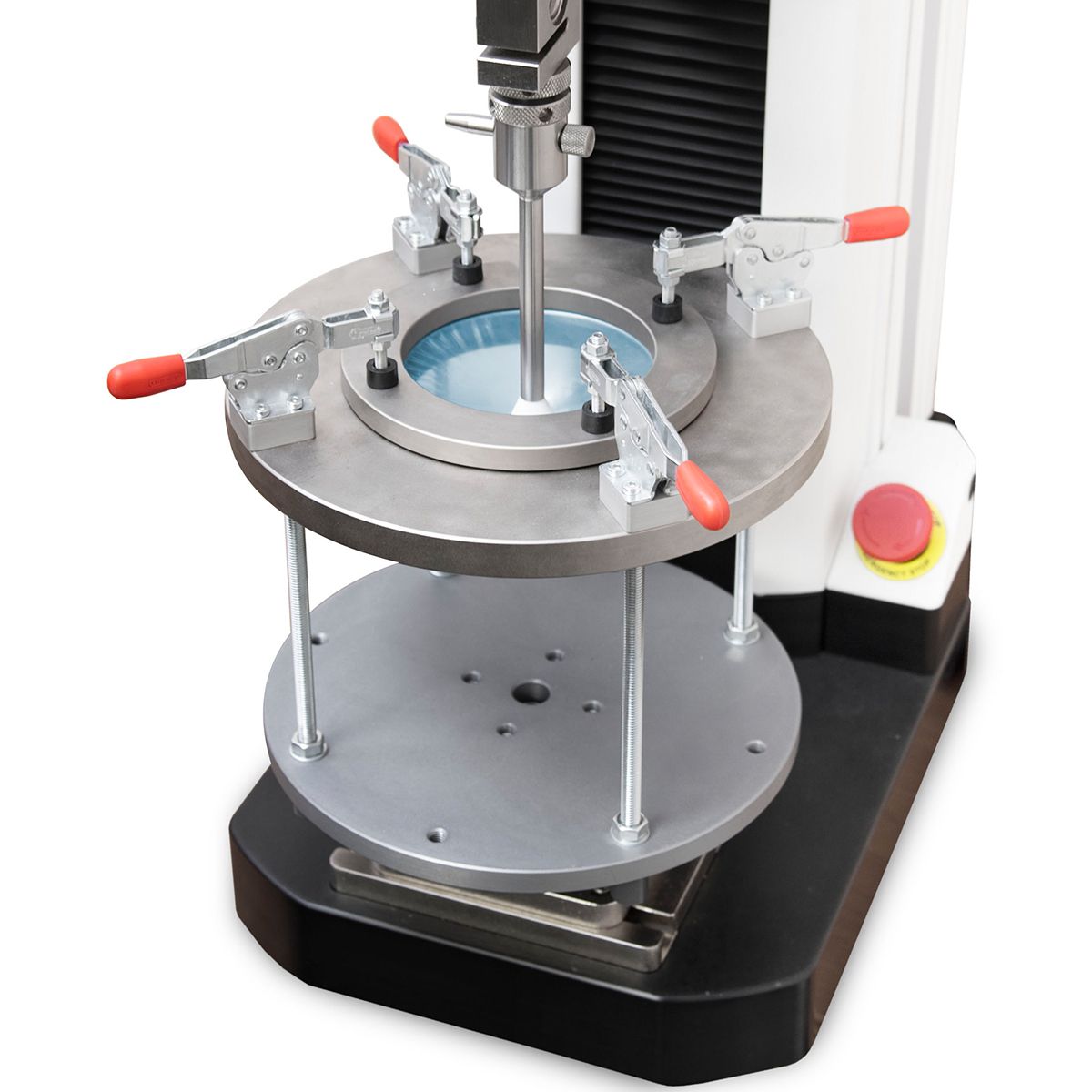

穿刺治具設計用於測定塑料薄膜和其他材料的抗穿刺性及阻力，測試容量可達 500 Kgf / 5 KN / 1,000 lbf，符合 ASTM D5748 之測試規範。夾具的測試高度適用於俱有延伸量的材料。四個肘節夾和一個帶有同心瘠的壓縮環可有效地固定材料，而隨附的球頭型柱塞可伸張樣品並使其破裂。

固定用治具及球頭型柱塞本體附眼尾連接孔位，可搭配眼尾連接裝置以連接力量傳感器和測力計。建議搭配 F755、F1505 等電動測試台。

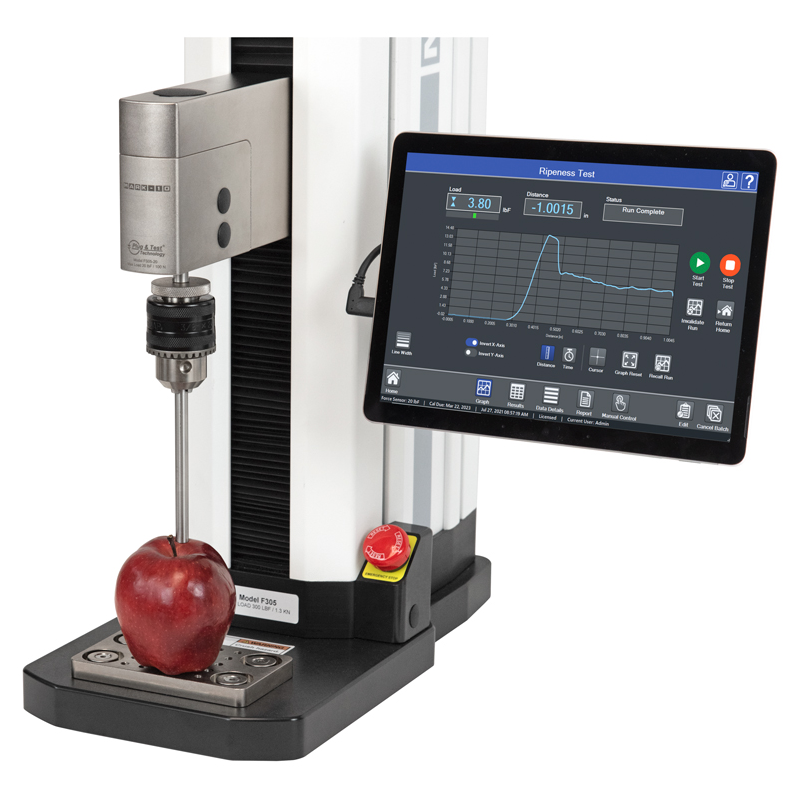

■ G1122-1、G1122-2
■ 用於水菓、蔬菜類及其他食物成熟度測試。
■ 測試容量 : 50 Kgf / 500 N / 100 lbf
■ 兩種規格 : Ø 7.9 mm / Ø 0.31 in 及 Ø 11.1 mm / Ø 0.44 in
■ 扁平端及圓頭端

用於刺穿水果、蔬菜和其他食物，以確定抗穿刺性和成熟度測試的評估。

兩種尺寸提供選擇 : Ø 7.9 mm / Ø 0.31 in 及 Ø 11.1mm / Ø 0.44 in，探頭的兩端為扁平端及圓頭端，可依受測物之材質特性選擇端頭形狀進行測試。

須結合 G1010-2/三爪連動式夾具，才能將探頭連接於力量傳感器和測力計。

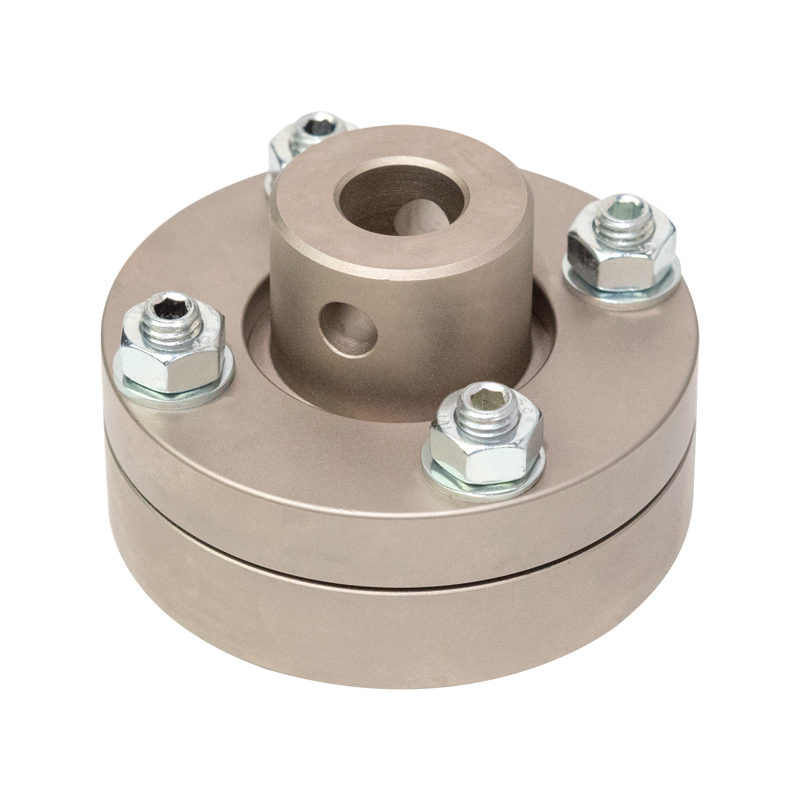

■ G1123
■ 用於彈簧、泡棉及許多其他產品之壓縮測試。
■ 測試容量 : 900 Kgf / 9,000N / 2,000 lbf
■ 盤面直徑 : Ø 58.3 mm / Ø 2.3 in
■ 可調角度 : ±1.5 °
■ 內建眼尾連接端、可快速定位連接。

用於彈簧、泡棉及其他材料之壓縮測試。

G1123自動水平型壓縮盤透過四個可調節的螺絲和螺帽，可根據樣品接觸面的平行度進行調整。特別是對於低撓度彈簧和其他具有高彈簧剛度的材料，可確保與樣品接觸時的貼合度。
