MARK-10 🇺🇸

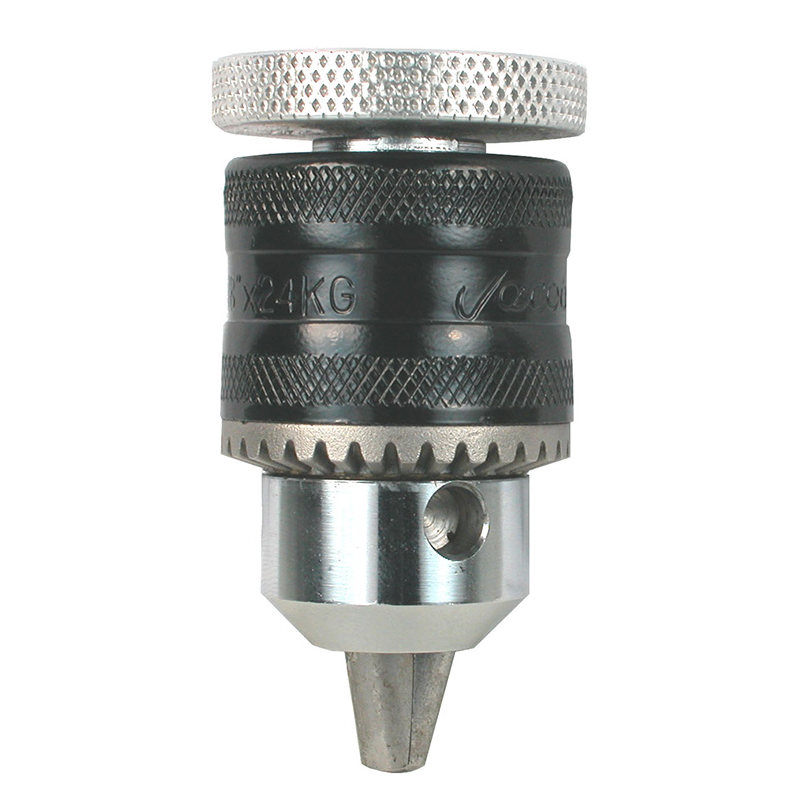

G1010、G1010-1、G1010-2三爪連動式夾具

■ G1010、G1010-1、G1010-2
■ 在壓縮、拉伸測試過程中用於固定圓形樣品、夾具或棒狀物。
■ 測試容量 : 15 Kgf / 150 N / 30 lbf

此類夾具用於固定圓形樣品，例如線材或管材，有三種規格可供選擇。

加入詢問車

應用範例

特色

規格

選購配備

外觀尺寸

應用範例

左圖右文表格

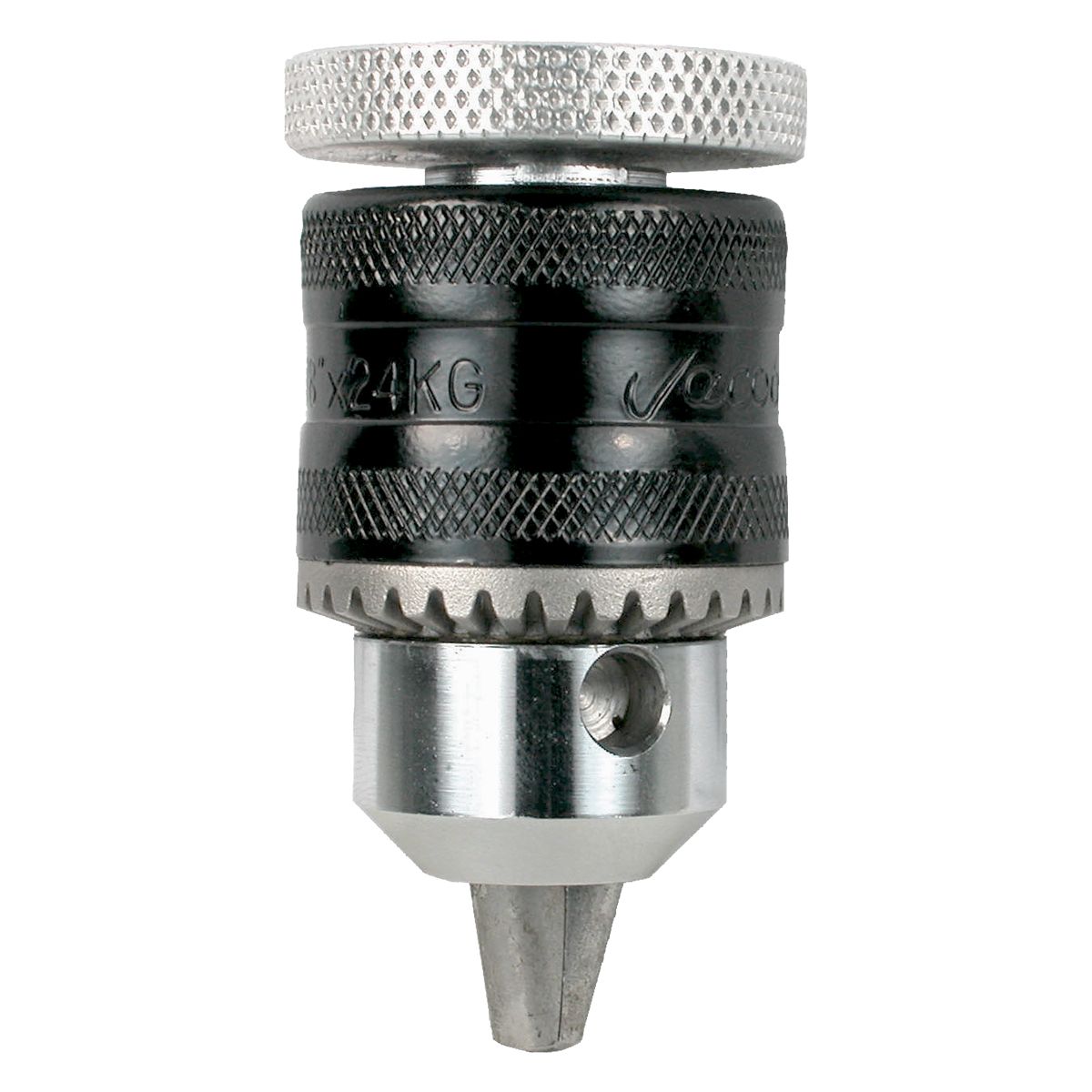

	1. G1010系列三爪連動式夾具。
	2. 眼尾連接器相容於某些Mark-10之產品和其他廠牌的測試台、力量感測器及測力計。

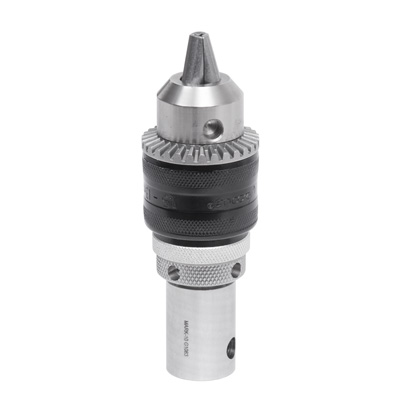

	3. G1010系列三爪連動式夾具，內建可快速更換的眼尾連接裝置，提供快速安裝和拆卸夾具，並防止旋轉。

特色

■ 用於固定圓形樣品，例如線材或管材。
■ 三種規格可供選擇。

規格

C式表格

型號	測試容量 : Kgf / N / lbf	重量 : Kg	夾頭扳手
G1010	15 / 150 / 30	0.16	KGA
G1010-1	15 / 150 / 30	0.11	KGA
G1010-2	15 / 150 / 30	0.30	KK

選購配備

左圖右文表格

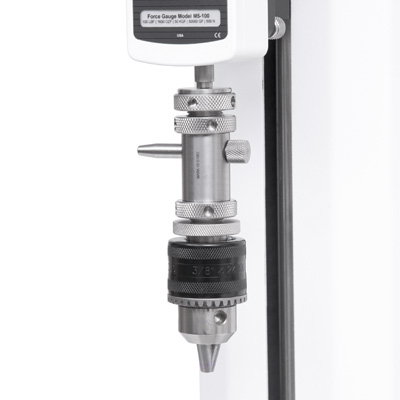

	1. 旋轉型連接器適用於任何夾具和測力計之間，以提供旋轉及執行正確的樣品對準動作。
	2. 眼尾連接裝置裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。

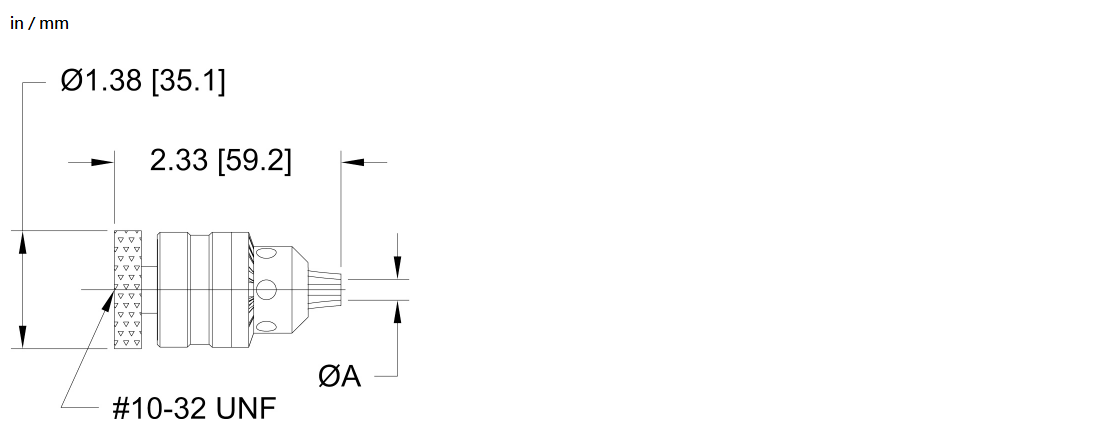

外觀尺寸

in / mm

C式表格

型號	Ø A : 夾持範圍
G1010	0.062 ~ 0.375 / 1.6 ~ 9.5
G1010-1	0.028 ~ 0.25 / 0.7 ~ 6.3
G1010-2	0.078 ~ 0.5 / 2.0 ~ 12.7

訂購資訊

訂購資訊

型號	描述
G1010	三爪連動式夾具，夾持範圍 Ø : 1.6 ~ 9.5 mm / 0.062 ~ 0.375 in。
G1010-1	三爪連動式夾具，夾持範圍 Ø : 0.7 ~ 6.3 mm / 0.028 ~ 0.250 in。
G1010-2	三爪連動式夾具，夾持範圍 Ø : 2.0 ~ 12.7 mm / 0.078 ~ 0.500 in。
G1018-1	旋轉型連接器 : #10-32
