IMADA GP系列-GP-15/GP-30滾輪式夾具

滾輪式夾具
▄ GP-15、GP-30
▄ 應用於固定電線、電纜和管狀類樣品的末端處以進行拉伸強度測試。
▄ 測試範圍 : 25 ~ 100 Kgf / 250 ~ 1,000 N / 56 ~ 224 lbf
此滾輪式夾具用於固定電線、電纜和管狀類樣品的末端處以進行拉力測試，高效率的凸輪和便利的側邊溝槽設計，咬合及鬆開樣品時可快速和簡便崁入，同時減少線材的磨損。
測試容量 : 25 ~ 100 Kgf / 250 ~ 1,000 N / 56 ~ 224 lbf

加入詢問車

圖庫

規格

圖庫

左圖右文表格

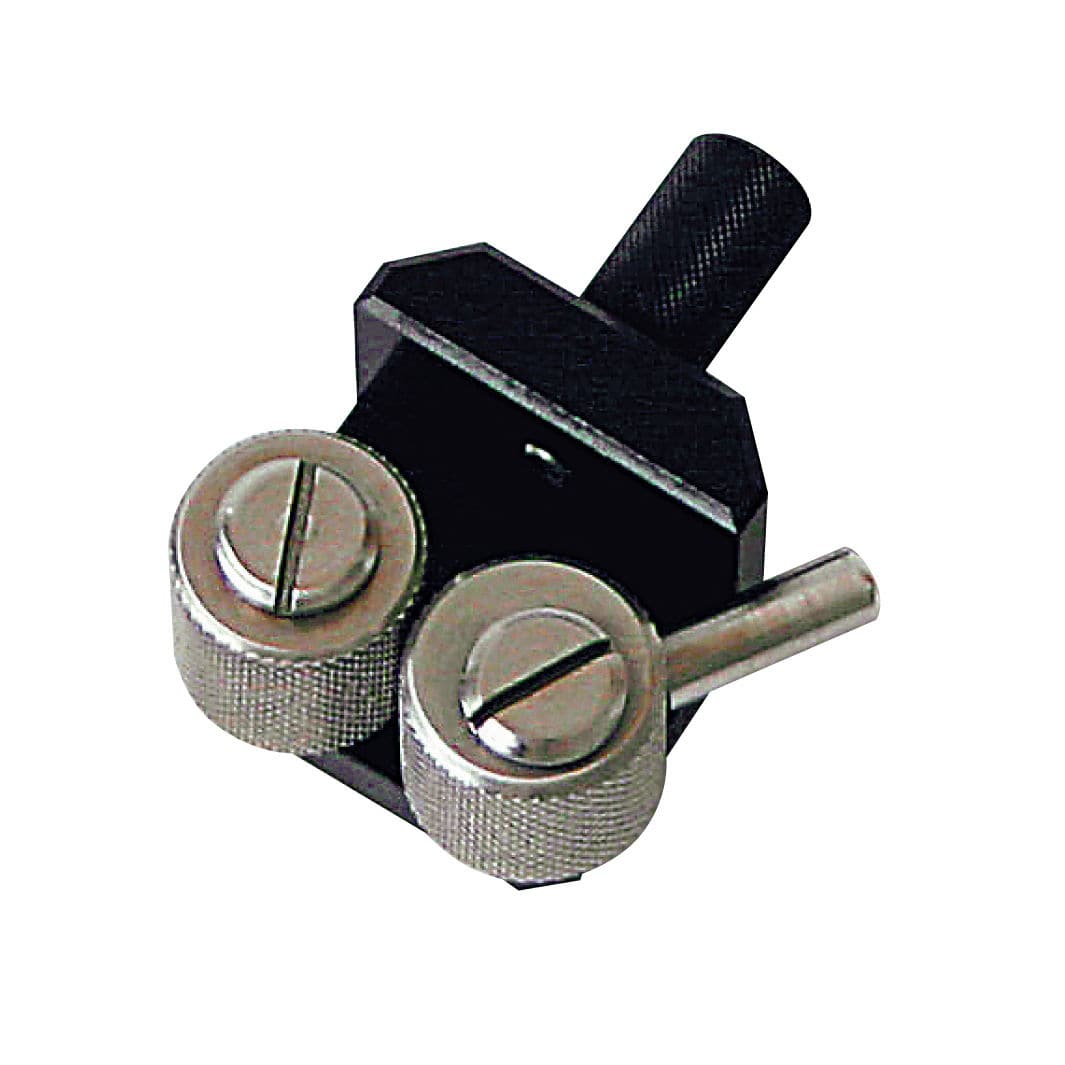

	1. GP-15/雙滾輪式夾具 : 應用於固定電線、電纜和管狀類樣品的末端處以進行拉力測試。

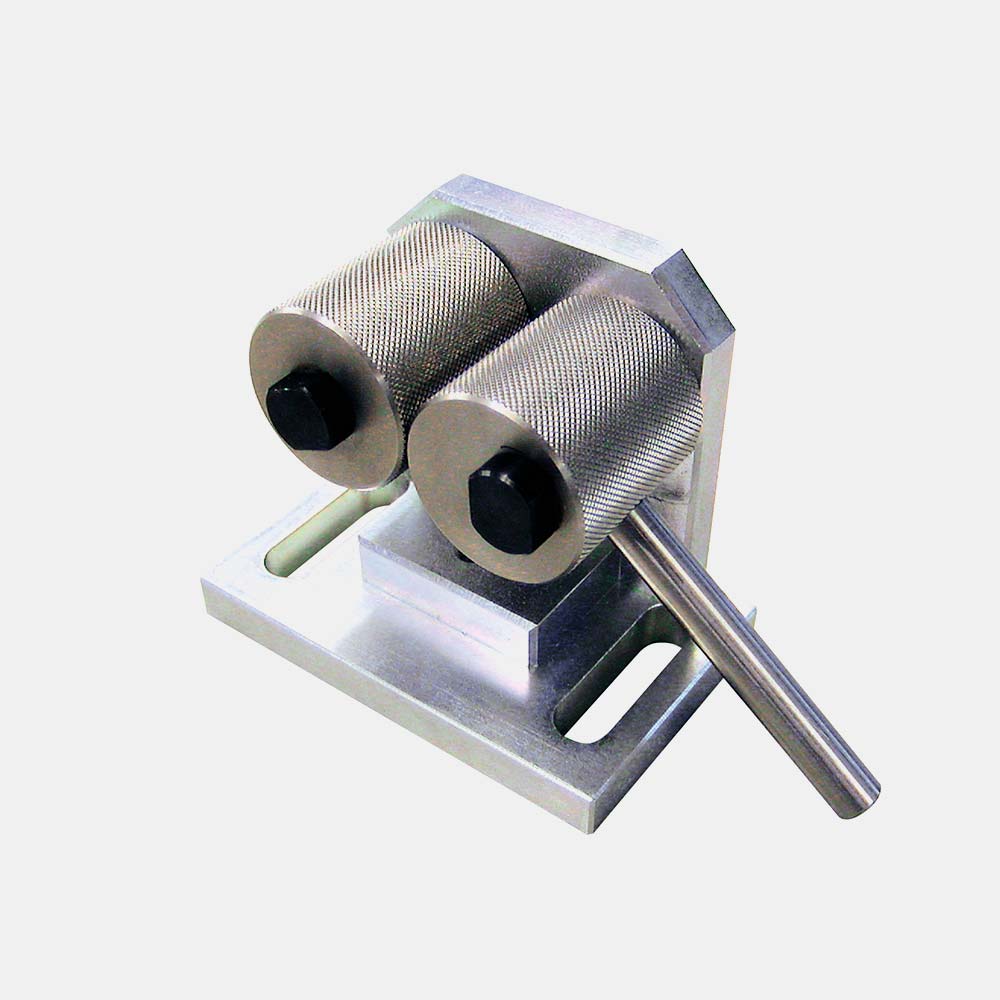

	2. GP-30/雙滾輪式夾具 : 高效率的凸輪和便利的側邊溝槽設計，咬合及鬆開樣品時可快速和簡便崁入，同時減少線材的磨損。

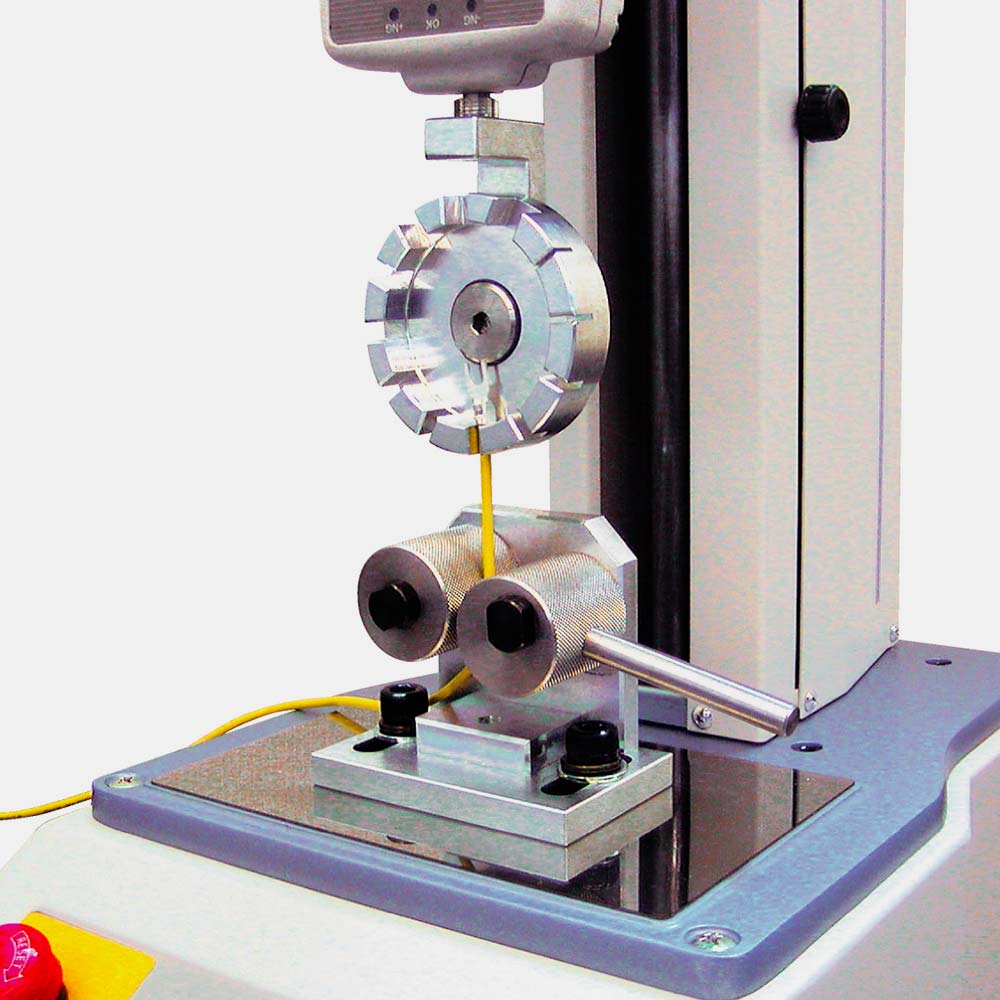

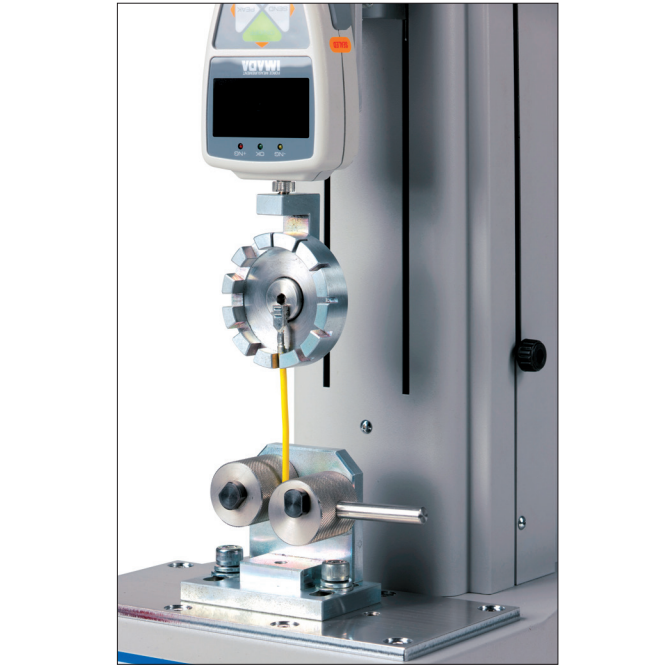

	3. GP-30/雙滾輪式夾具，搭配MX2系列測試台及測力計 : 被配置用於導線端子拉力強度測試應用。

規格

型號	GP-15	GP-30
測試容量	20 Kgf / 250 N / 56 lbf	100 Kgf / 1,000 N / 224 lbf
夾持寬度	4.5 mm / 最大	10 mm / 最大
夾持深度	15 mm / 最大	30 mm / 最大
重量	約 70 g	約 880 g
