IMADA TKS系列-TKS-20N/TKS-250N薄膜穿刺測試治具

薄膜穿刺測試治具
▄ TKS-20N、TKS-250N
▄ 保護貼、薄膜、鋁箔、金屬箔等薄型樣品的穿刺強度測試。
▄ 測試範圍 : 2 ~25 Kgf / 20 ~ 250 N / 4.5 ~ 56 lbf
▄ 測試規範 : JIS Z1707
適合液晶裝置保護貼、PET瓶罐、薄膜、鋁箔、金屬箔等薄型樣品的穿刺強度測試。符合 JIS Z1707測試規範。
測試容量 : 2~25 Kgf / 20~250 N / 4.5 ~ 56 lbf，搭配測試台、測力計可創建薄膜穿刺強度測試系統。

加入詢問車

圖庫

規格

圖庫

左圖右文表格

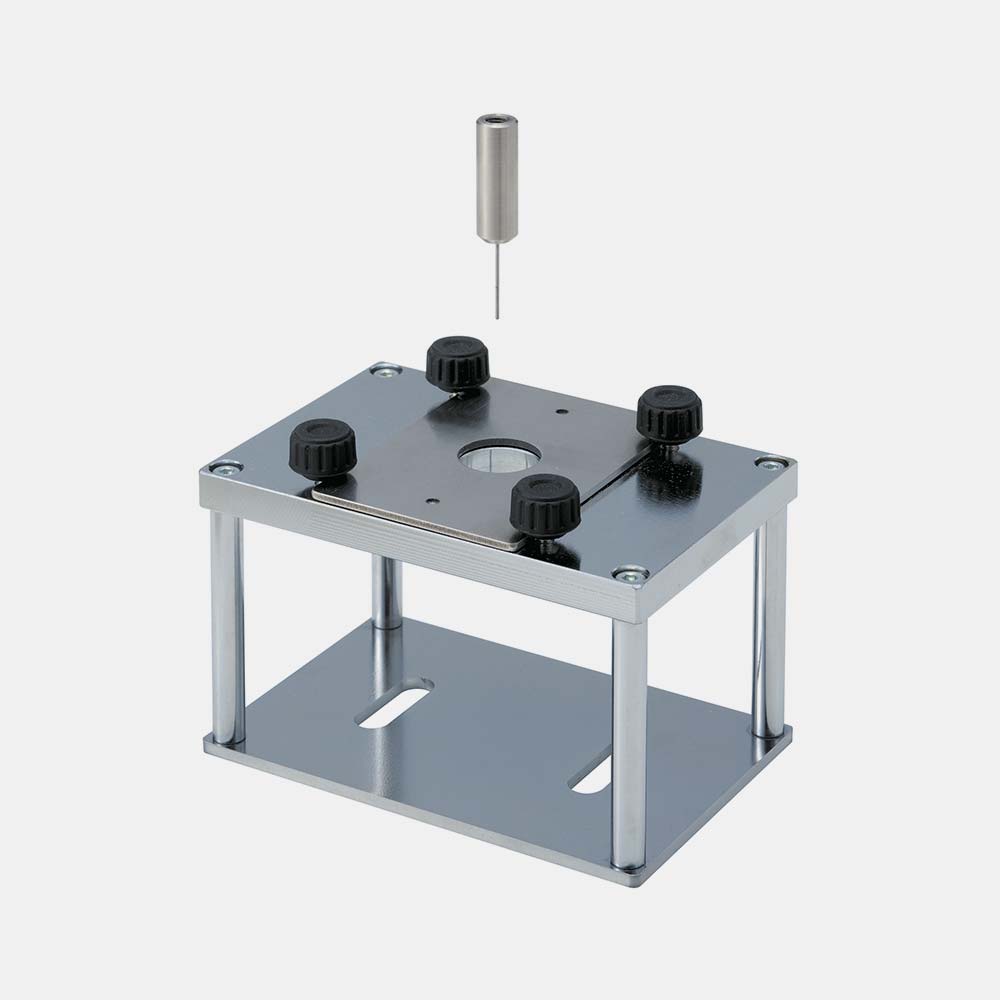

	1. TKS-20N/低容量型薄膜穿刺測試治具

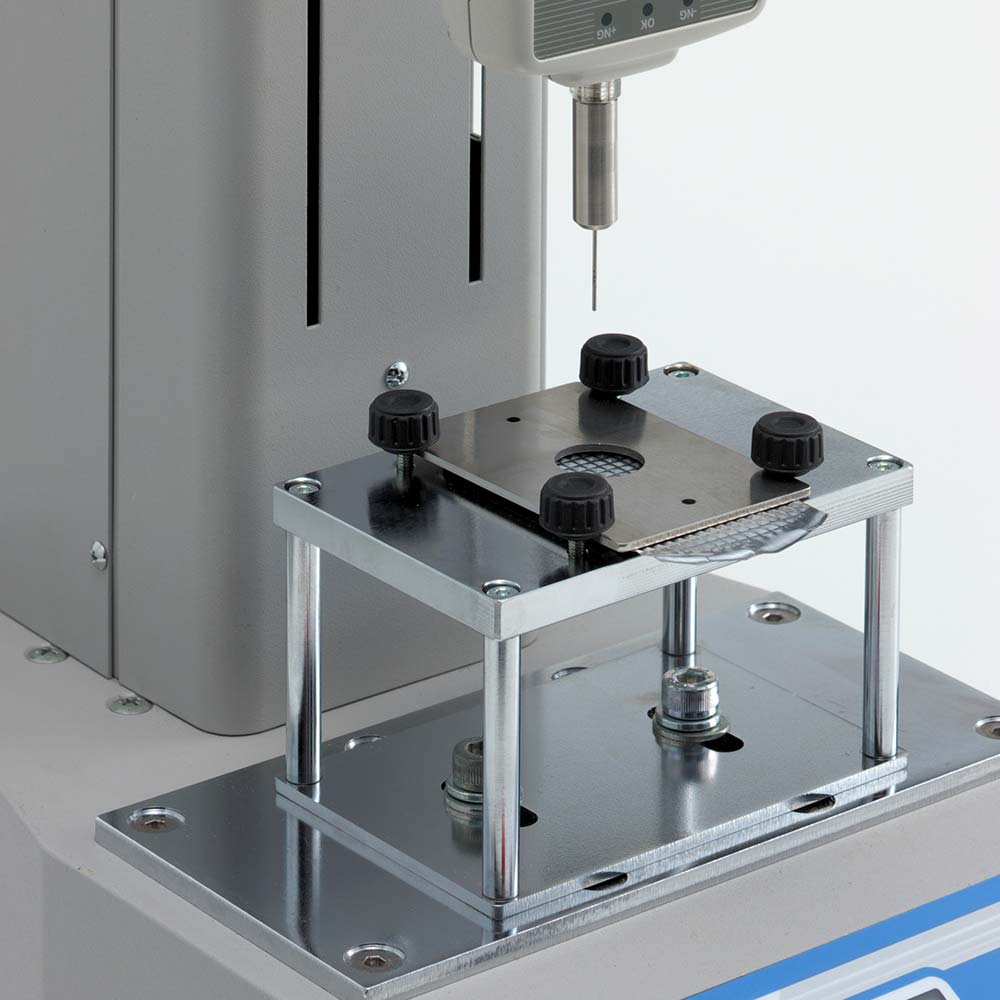

	2. TKS-20N/低容量型薄膜穿刺測試治具 : 鬆開固定板旋鈕，放置樣品並擰緊旋鈕後，可執行保護貼、薄膜、鋁箔、金屬箔等薄型樣品的穿刺強度測試，符合 JIS Z1707 測試規範。

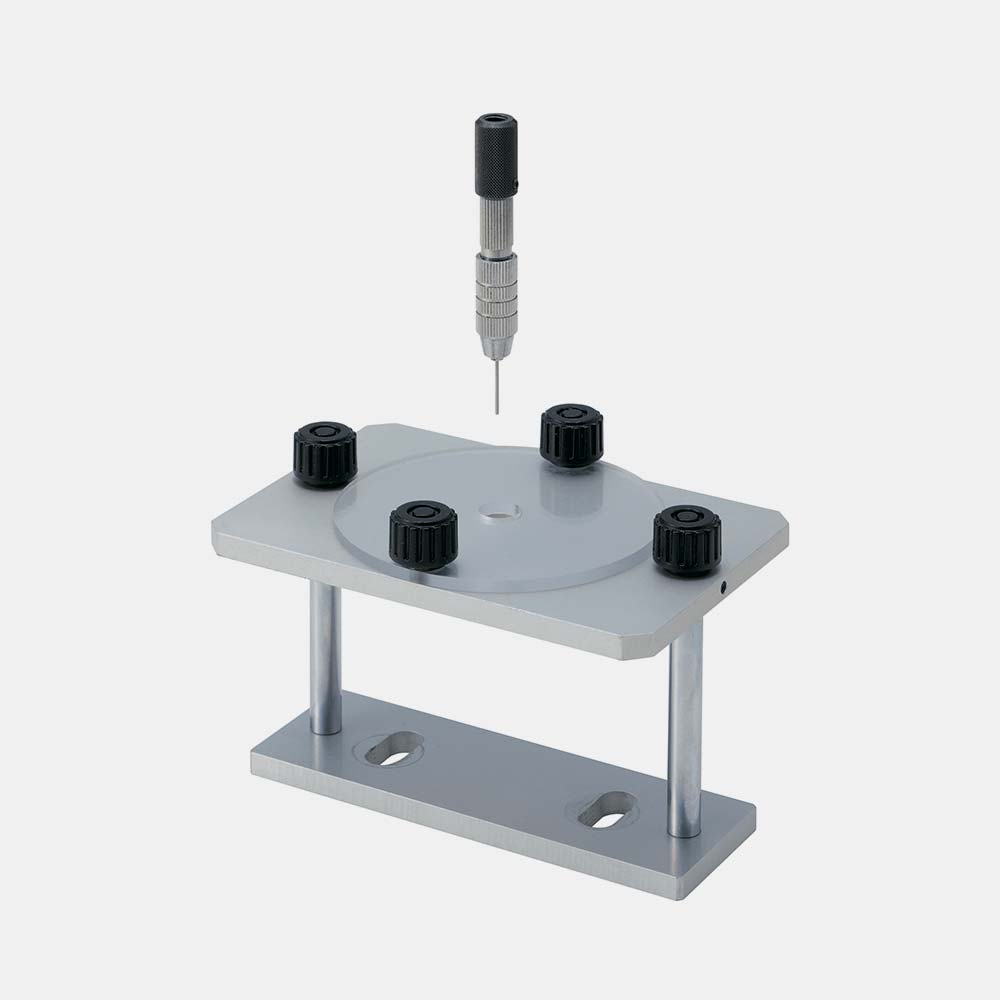

	3. TKS-250N/標準型薄膜穿刺測試治具

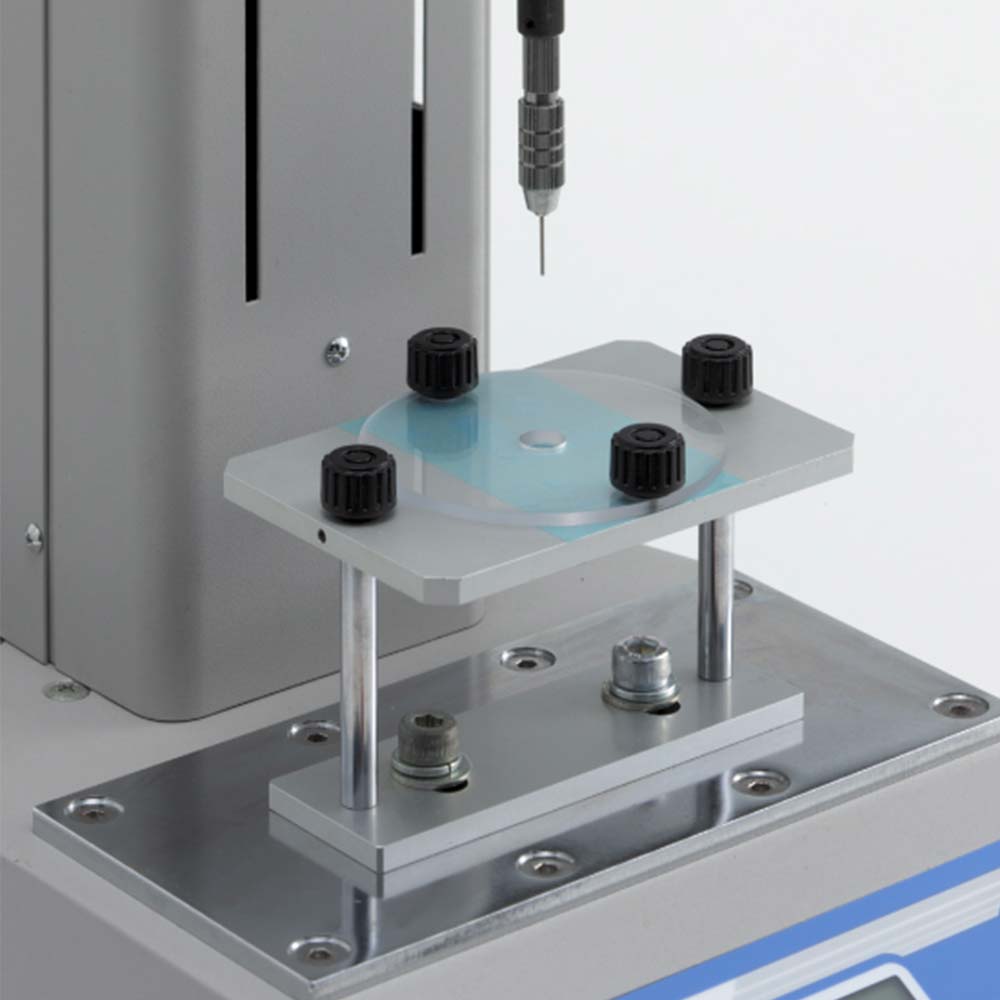

	4. TKS-250N/標準型薄膜穿刺測試治具 : 鬆開固定板旋鈕，放置樣品並擰緊旋鈕後，適合液晶裝置保護貼、PET瓶罐、薄膜、鋁箔、金屬箔等薄型樣品的穿刺強度測試，符合 JIS Z1707測試規範。

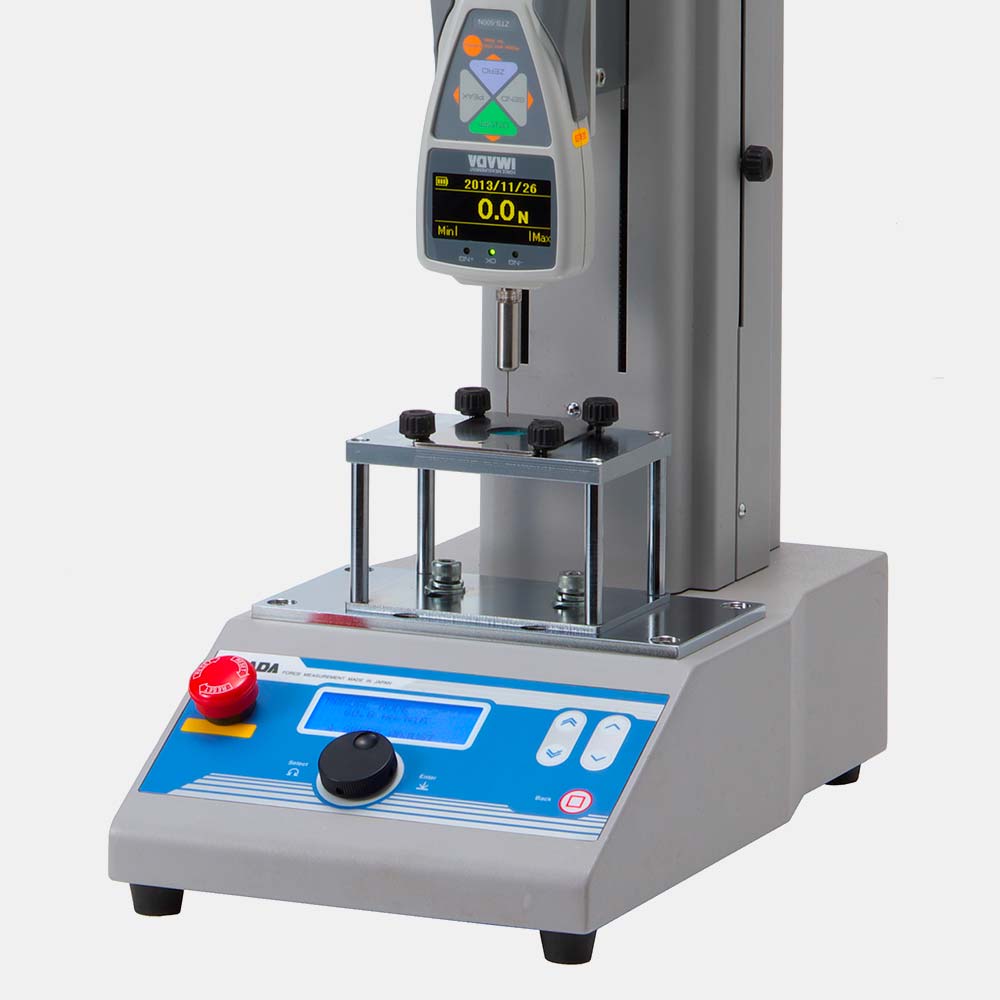

	5. TKS-20N/TKS-250N薄膜穿刺測試治具 : 可搭配MX2系列測試台及測力計建構薄膜穿刺強度測試系統。

規格

C式表格

型號		TKS-20N	TKS-250N
測試容量		2 Kgf / 20 N / 4.5 lbf	25 Kgf / 250 N / 56 lbf
固定台	孔徑尺寸	Ø 10 mm	Ø 20 mm
	重量	約 500 gf	約 1,050 gf
	樣品適用尺寸	20 x 20 ~ 60 x 60 mm	40 x 40 ~ 55 x 55 mm
測針	直徑	Ø 1 mm
	尖端型式	SR0.5
	材質	不銹鋼	鐵
	重量	約 0.2 gf	約 16 gf
	數量	3	1
