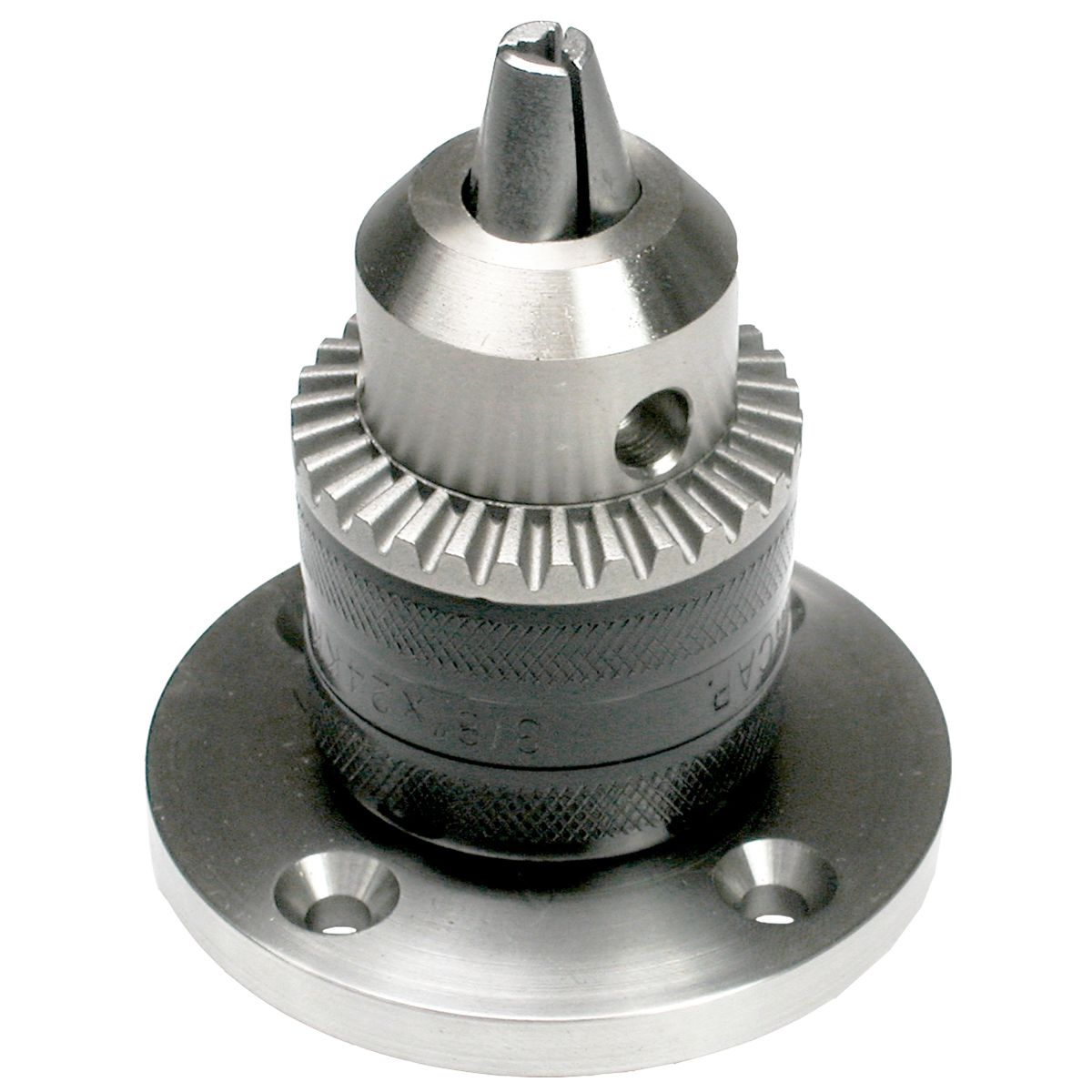

1. G1022/三爪連動式夾具有3種夾持尺寸，以適應樣品或治具。 |
 |

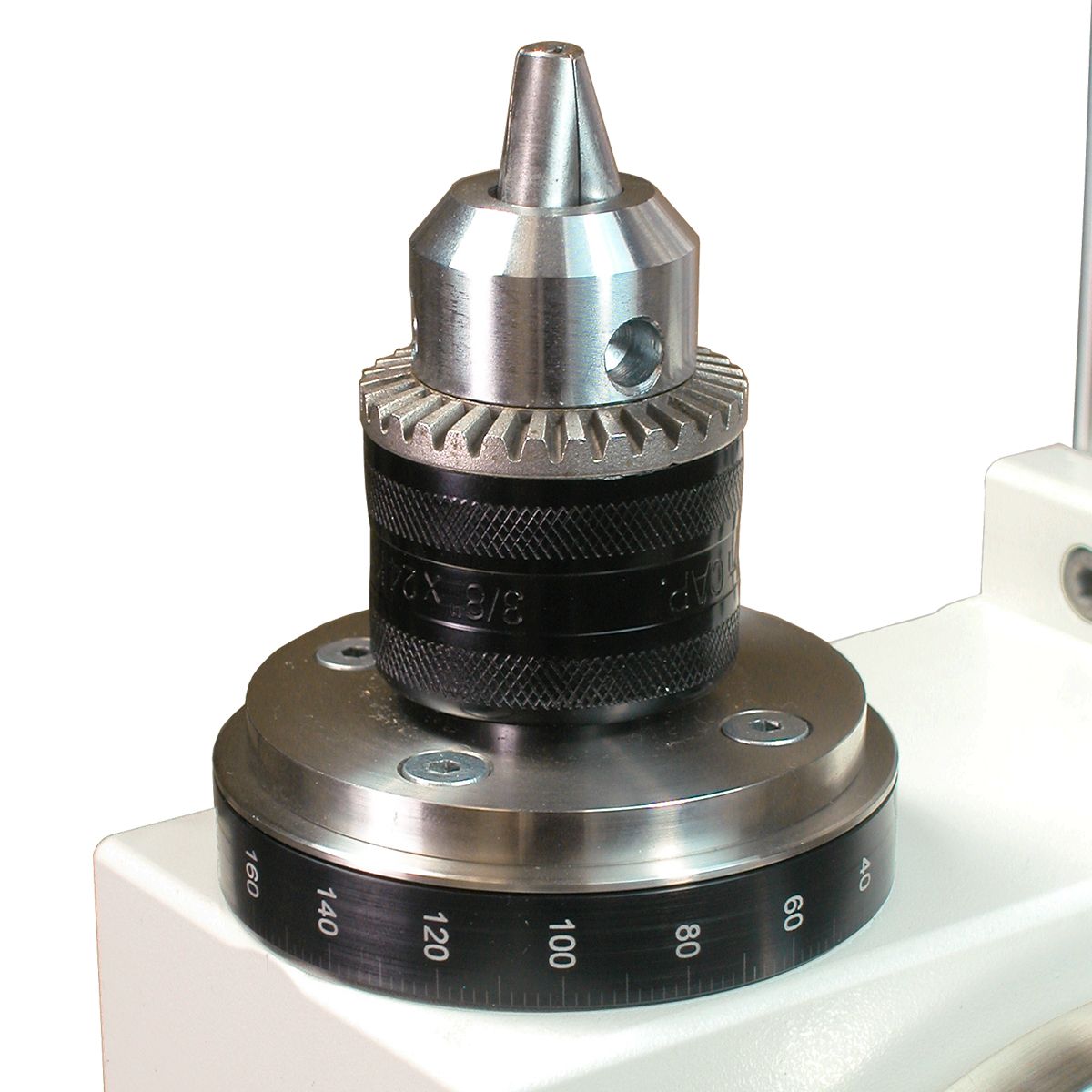

2. G1022-2/三爪連動式夾具 裝置於扭力測試台之使用範例。 |
■ 三種夾持規格。
■ 可直接安裝於 TST系列等扭矩型測試台。
■ 測試容量 / 扭力 : 115 Kgf.cm / 11.3 N.m / 100 lbf.in
■ 重量 : 0.23 Kg

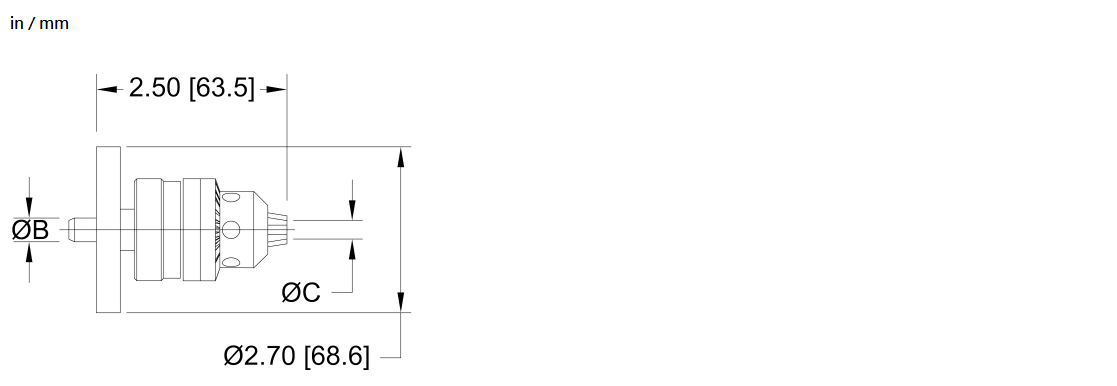

in / mm
C式表格
| 型號 | ØB | ØC |
|---|---|---|
| G1022-1 | 0.188 / 4.7 | 0.028 ~ 0.250 / 0.7 ~ 6.3 |
| G1022-2 | 0.188 / 4.7 | 0.062 ~ 0.375 / 1.6 ~ 9.5 |
| G1022-3 | 0.188 / 4.7 | 0.078 ~ 0.500 / 2.0 ~ 12.7 |
訂購資訊
| 型號 | 描述 |
|---|---|
| G1022-1 | TST 測試台用三爪式連動夾具，夾持範圍 Ø : 0.7 ~ 6.3 mm / 0.028 ~ 0.250 in。 |
| G1022-2 | TST 測試台用三爪式連動夾具，夾持範圍 Ø : 1.6 ~ 9.5 mm / 0.062 ~ 0.375 in。 |
| G1022-3 | TST 測試台用三爪式連動夾具，夾持範圍 Ø : 2.0 ~ 12.7 mm / 0.078 ~ 0.500 in。 |
