左圖右文表格
 |

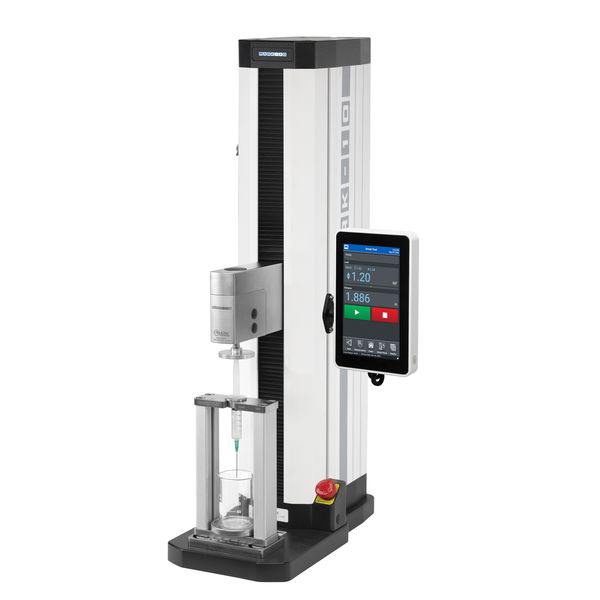

1. G1089針筒/注射器測試裝置，經由眼尾連接器安裝於電動測試台，被配置用於注射器性能評估之使用範例。 |
 |

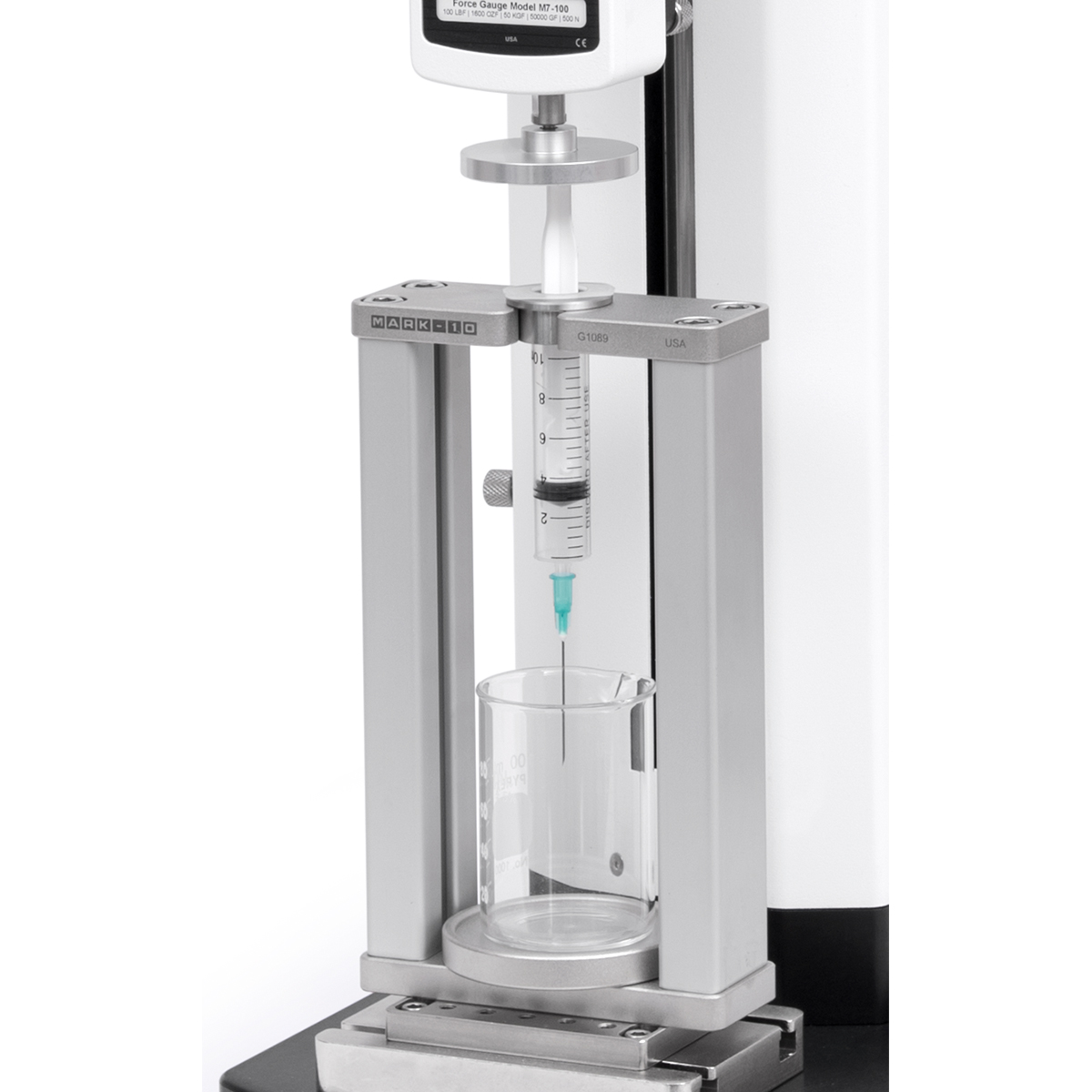

2. G1089針筒/注射器測試裝置符合 ISO 7886-1 測試規範。 |
 |

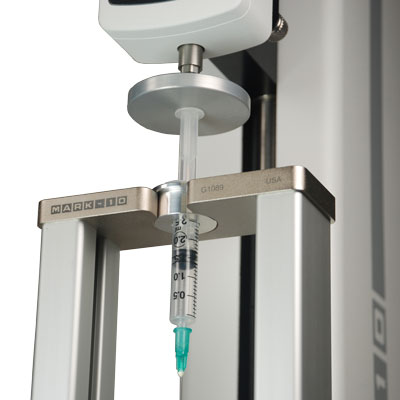

3. G1089針筒/注射器測試裝置，壓縮板向下按壓柱塞的特寫示意圖。 |
 |

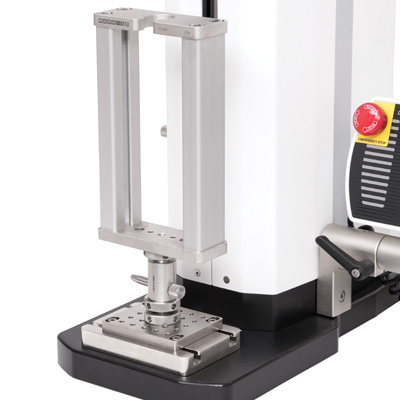

4. 眼尾連接器相容於某些 Mark-10 之產品和其他廠牌的測試台、力量感測器及測力計。 |
 |

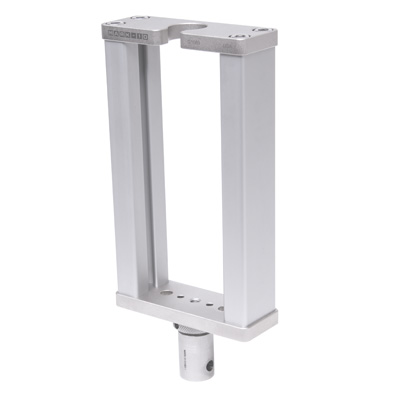

5. G1089針筒/注射器測試裝置，內建可快速更換的眼尾連接裝置，提供快速安裝和拆卸夾具，並防止旋轉。 |
 |

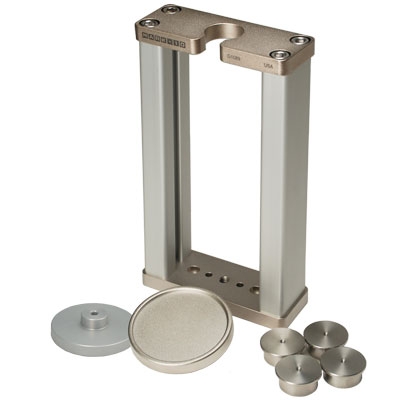

6. G1089針筒/注射器測試裝置，包括夾具本身、四個具有導引孔的可鑽孔式不銹鋼套筒、杯托盤、直徑為 51 mm / 2 in 的壓縮板和用於測試台安裝的套件。 |
■ 固定注射器組件對柱塞的壓縮力進行測試。

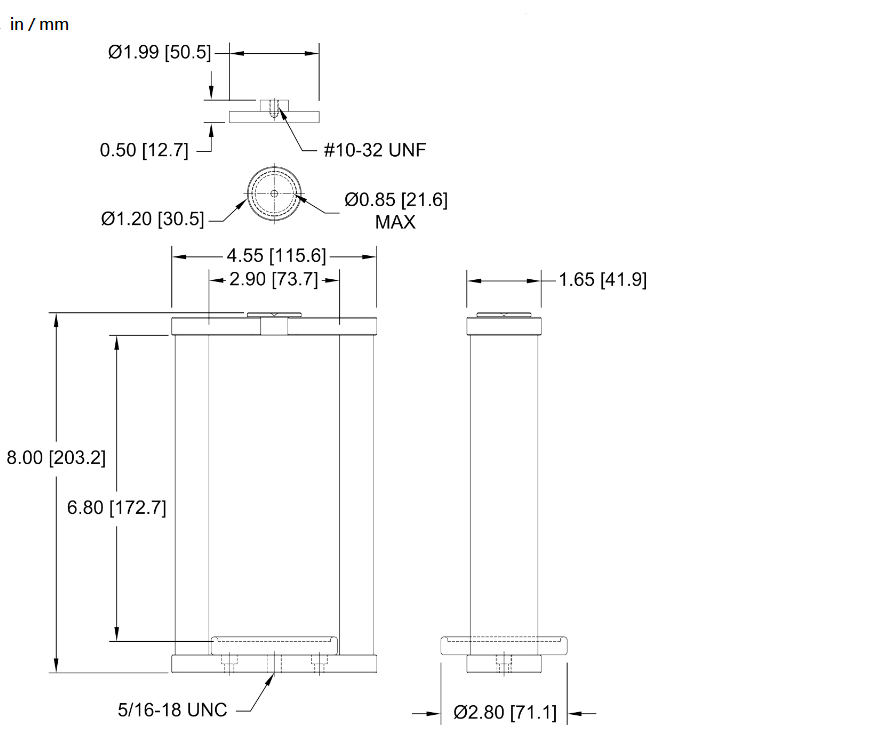

■ 可在現場進行 Ø 21.6 mm / Ø 0.85 in 以下的孔徑修改作業。
■ 可拆卸式的杯式托盤。
■ 測試容量 : 50 Kgf / 500 N / 100 lbf
■ 材質 :
夾具：鍍鎳鋁/上下支架，陽極氧化鋁/直立支架
杯板：鍍鎳鋁
可更換式套筒：不銹鋼
壓板：陽極氧化鋁
■ 重量 :
夾具 ( 包括杯板和一個插入套筒 )：0.86 Kg
壓縮板：0.04 Kg
左圖右文表格
 |
眼尾連接裝置 裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。 |
訂購資訊
| 型號 | 描述 |
|---|---|
| G1089 | 針筒 / 注射器測試裝置。 |
| AC1053 | 備用套筒，4 個 / 一組。 |
