Index
產品索引
左圖右文表格
 |

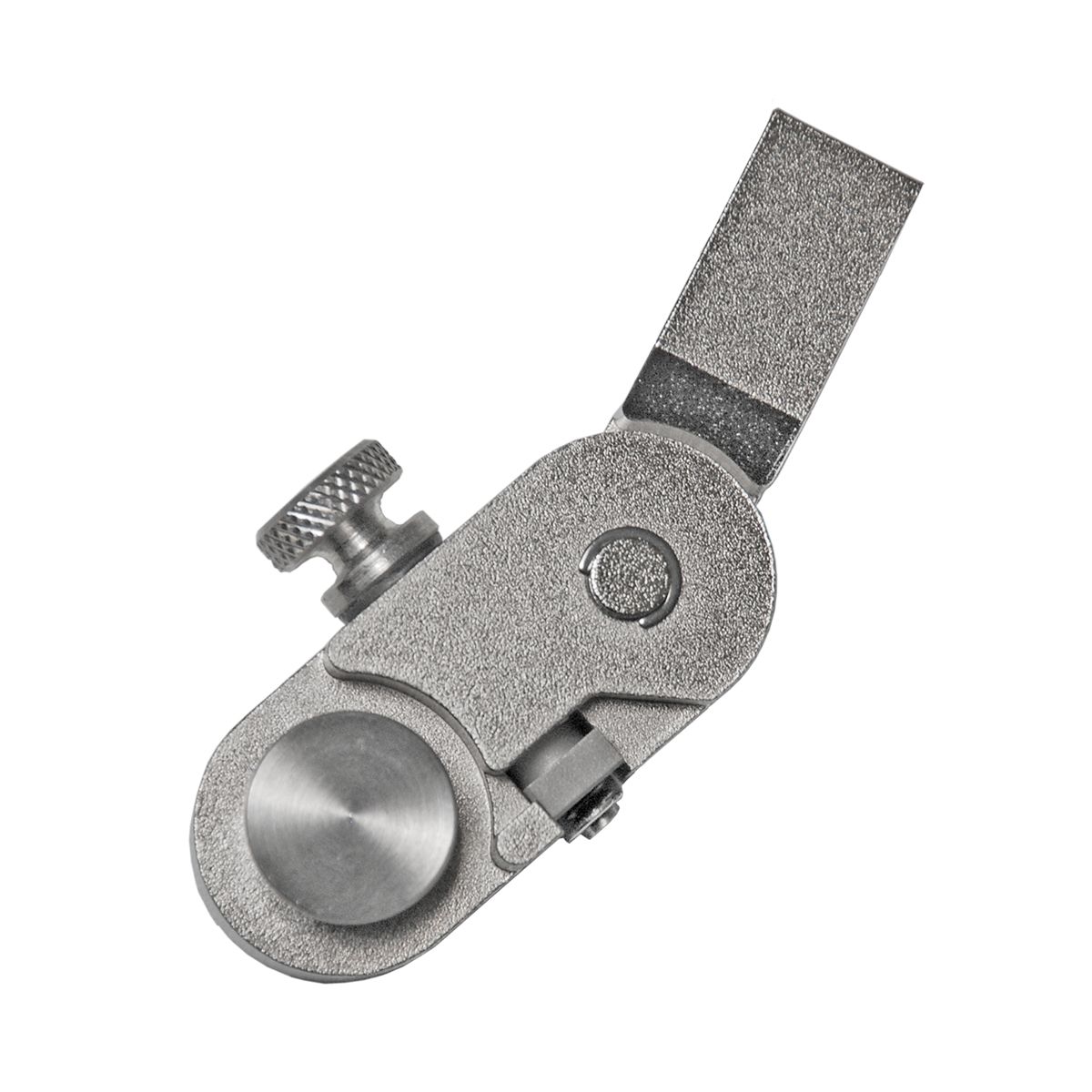

1. G1078/微小型系線、電線類夾具。 |
 |

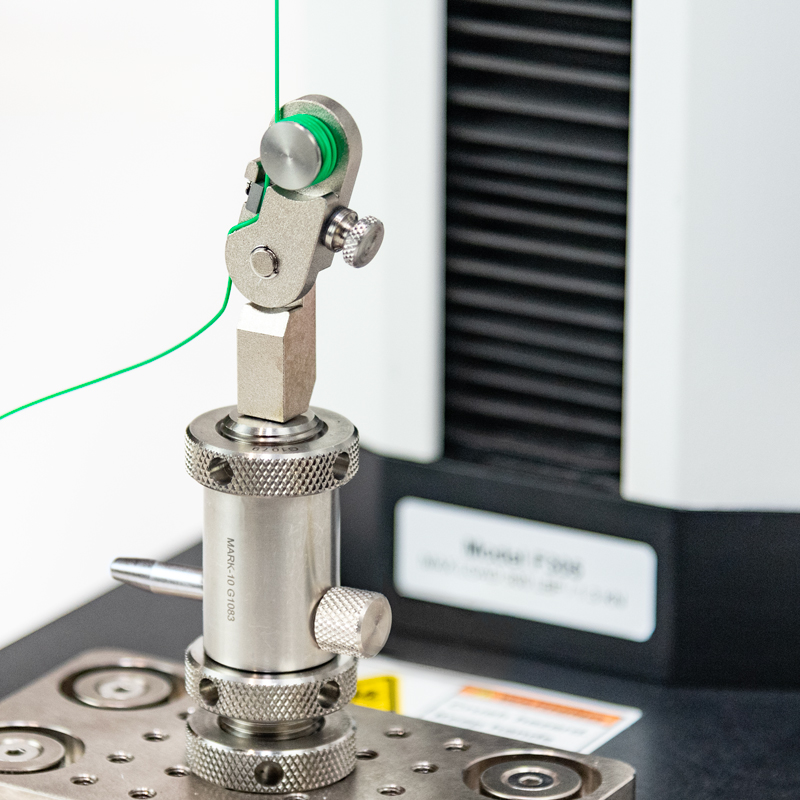

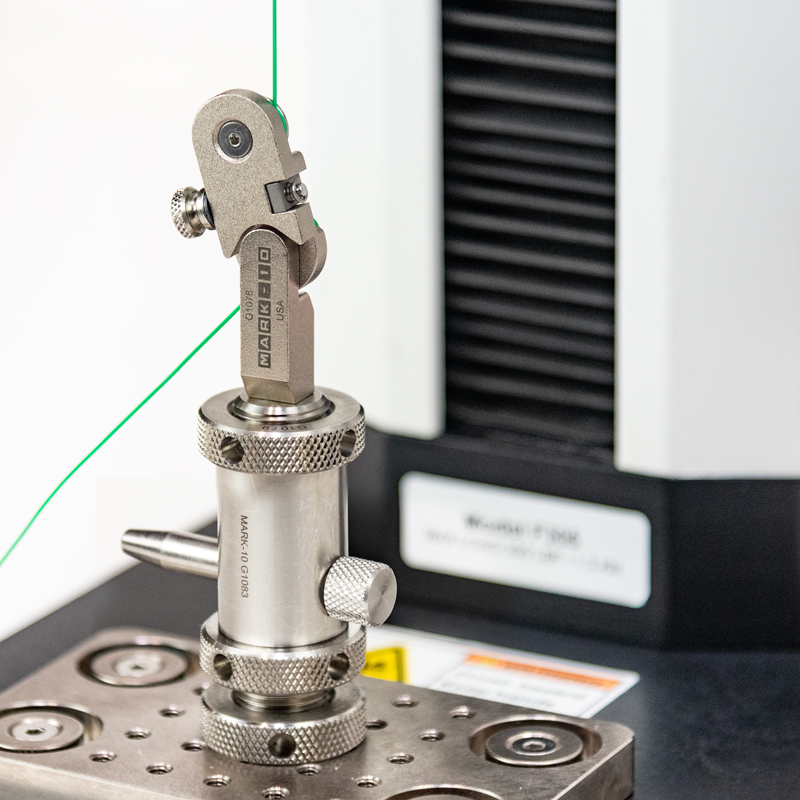

2. G1078/微小型系線、電線類夾具 ，搭配可快速更換的眼尾連接裝置，提供快速安裝和拆卸夾具，並防止旋轉。 |
 |
3. G1078/微小型系線、電線類夾具 ，搭配可快速更換的眼尾連接裝置，提供快速安裝和拆卸夾具，並防止旋轉。 |
 |

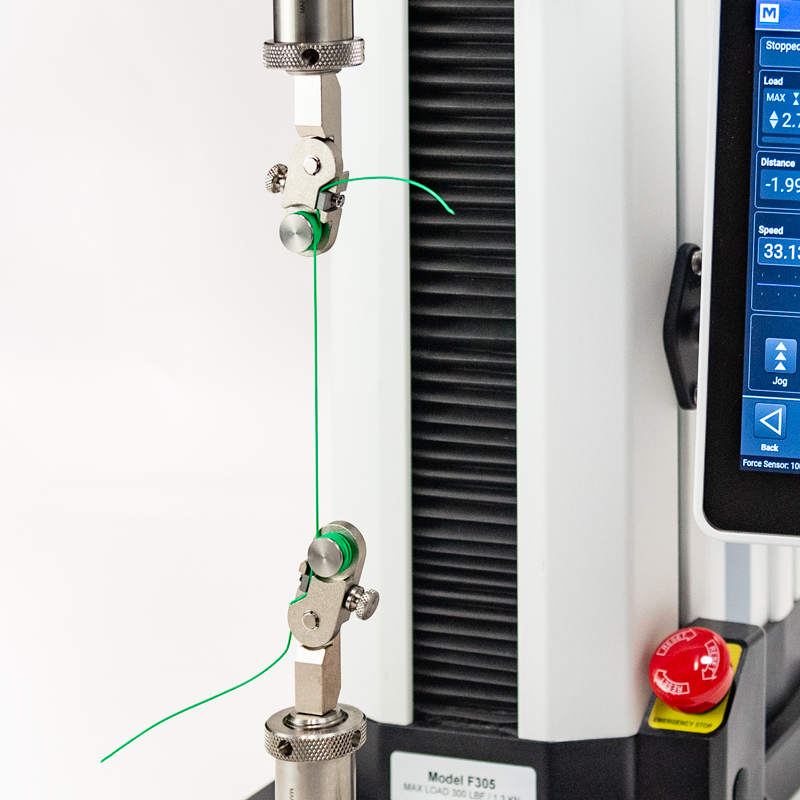

4. G1078/微小型系線、電線類夾具，結合數字型測力計及電動測試台被配置用於線材的拉力強度測試應用之使用範例。 |
 |
5. G1078/微小型系線、電線類夾具 ，搭配可快速更換的眼尾連接裝置，提供快速安裝和拆卸夾具，並防止旋轉。 |
■ 系線柱 / 轉盤的設計機構能有效地固定小直徑電線和細絲線。
■ 內建旋轉裝置可確保樣品在負載下保持直線狀態。
■ 測試容量 : 25 Kgf / 250 N / 50 lbf
■ 重量 : 0.03 Kg
左圖右文表格
 |

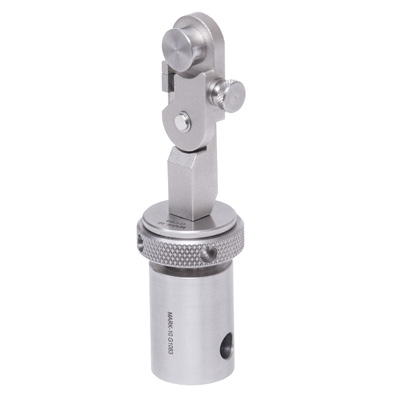

眼尾連接裝置 裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。 |

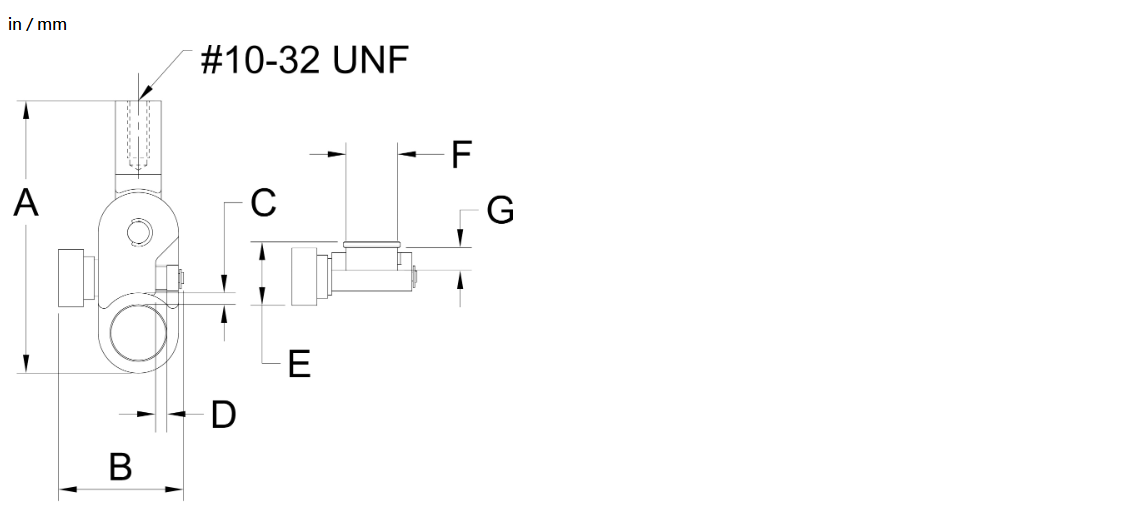

in (mm)
B式表格
| A | B | C | D | E | FØ | G |
|---|---|---|---|---|---|---|
| 2.38 ( 60.4 ) |
1.09 ( 27.7 ) |
0.10 ( 2.5 ) |
0.10 ( 2.5 ) |
0.55 ( 14.1 ) |
0.45 ( 11.4 ) |
0.20 ( 5.1 ) |
訂購資訊
| 型號 | 描述 |
|---|---|
| G1078 | 系線類夾具-小型。夾持線徑 Ø : 0 ~ 2.5 mm / 0 ~ 0.1 in。 |
