MARK-10 🇺🇸

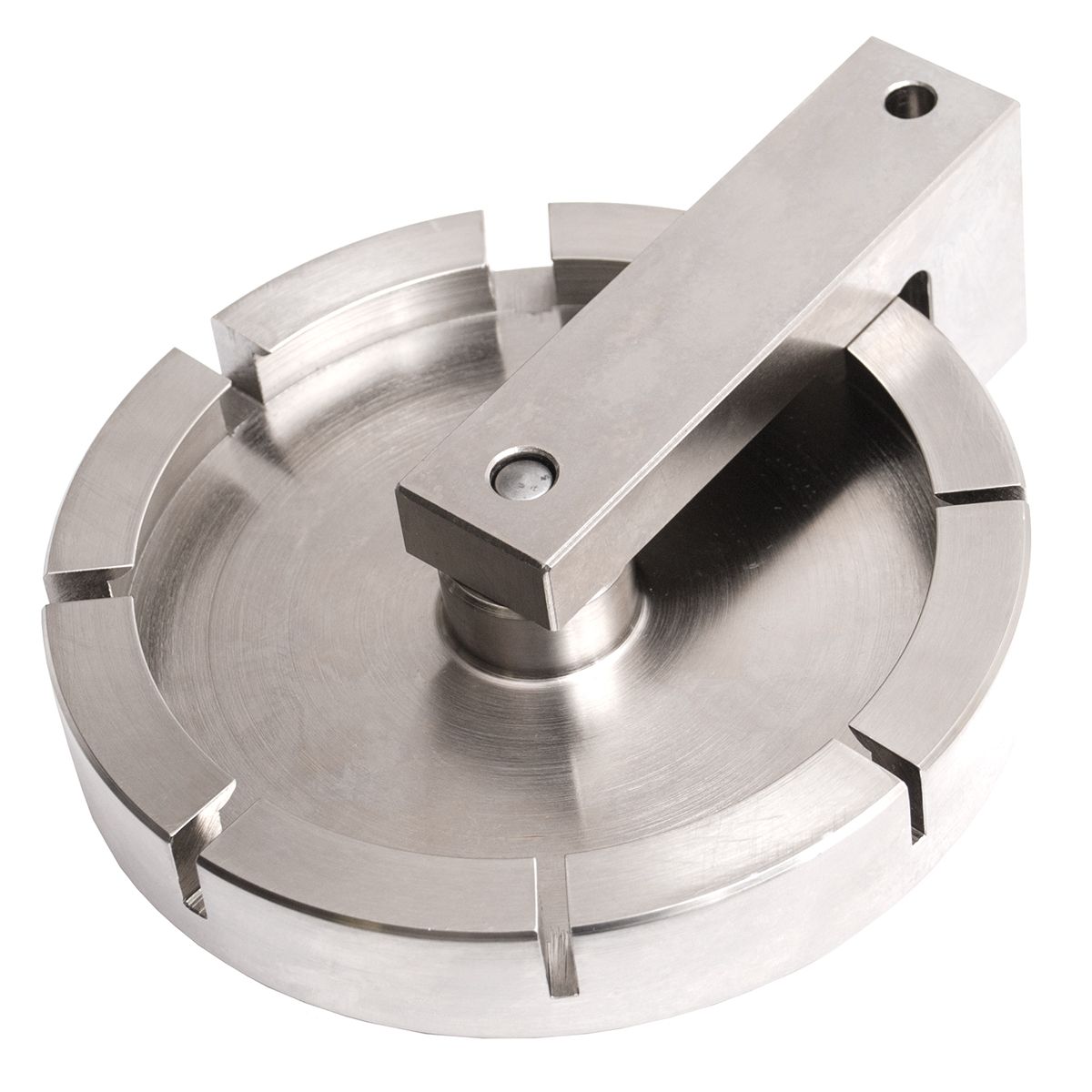

G1093 轉塔式線材壓接端子類夾具-大型

■ G1093
■ 電纜類壓接端子的拉力強度測試用治具。
■ 多重線徑槽寬度，最寬可達 : 11.8 mm / 0.46 in
■ 測試容量 : 900 Kgf / 9,000 N / 2,000 lbf
■ 內建眼尾連接端。

藉著夾具固定導線端子、電纜、連接器和其他樣品，進行高容量線材類的壓接端子之拉力強度測試。

操作時將轉盤旋轉到所需的尺寸所相對應之溝槽，對於獨特的樣品形狀和尺寸，可以根據需求對夾具另行加工。

加入詢問車

應用範例

特色

規格

選購配備

外觀尺寸

應用範例

左圖右文表格

	1. G1093/轉塔式線材壓接端子夾具，可以容納多種尺寸的線徑，使用時將轉盤旋轉到相對應尺寸的溝槽。

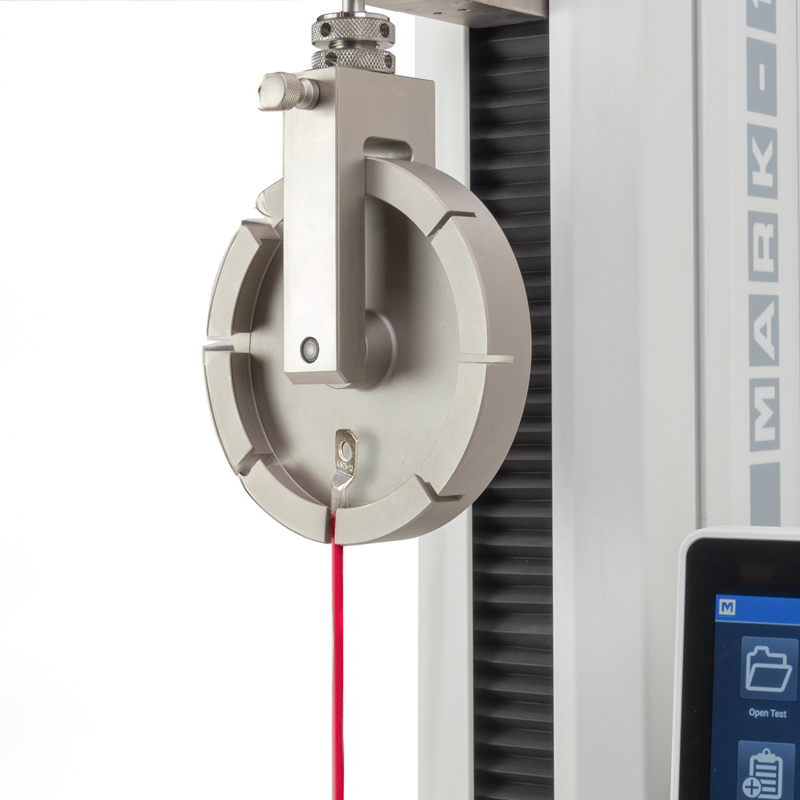

	2. G1093被配置用於電纜端子拉力強度測試應用 : 搭配 1505S-EM/電動測試台及 G1094 高容量線/繩類夾具之使用範例。

特色

■ 內建的磁體裝置可將轉輪定位在所選擇的寬度的溝槽處。
■ 堅固的設計。

規格

■ 溝槽尺寸 mm ( in ) : 2.0 ( 0.08 )、3.0 ( 0.12 )、4.0 ( 0.16 )、5.0 ( 0.20 )、6.0 ( 0.24 )、8.0 ( 0.31 )、10.0 ( 0.39 )、11.8 ( 0.46 )
■ 測試容量 : 900 Kgf / 9,000 N / 2,000 lbf
■ 重量 : 2.9 Kg

選購配備

左圖右文表格

眼尾連接裝置
裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。

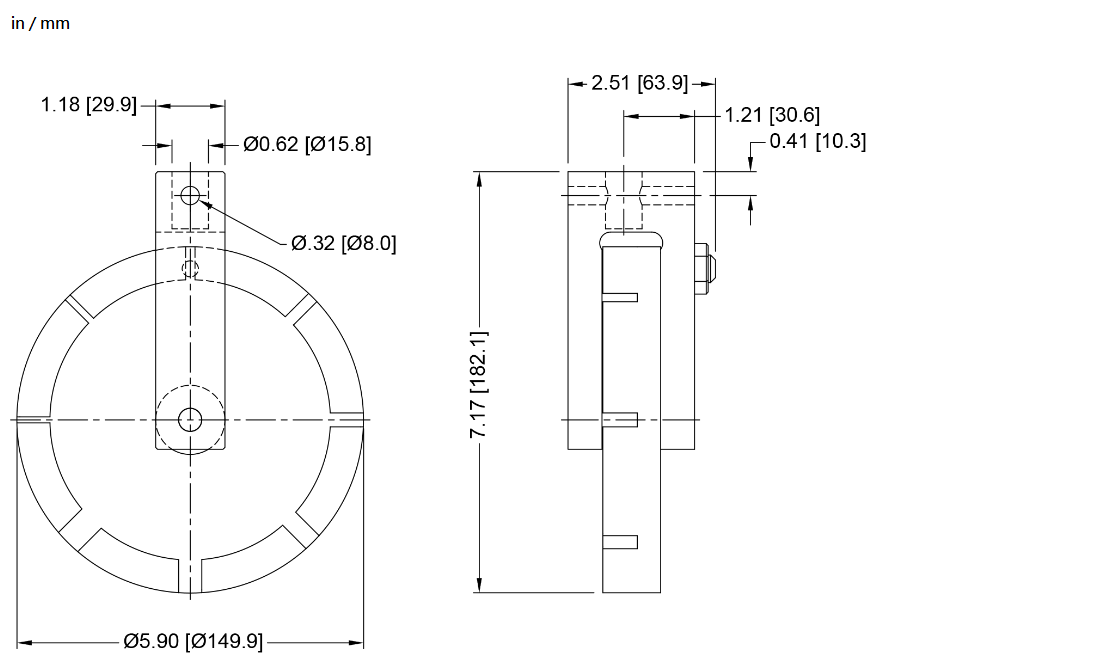

外觀尺寸

訂購資訊

訂購資訊

型號	描述
G1093	轉塔式線材壓接端子夾具-大型，夾持範圍 : 2.0 ~ 11.8 mm / 0 .08 ~ 0.46 in。
