G1046 薄膜/紙張剝離強度測試夾具-氣動型

■ G1046
■ 薄膜、紙張和其他薄型材料的拉伸、破裂強度測試。
■ 符合 ASTM F88、D1876 測試規範。
■ 夾持厚度 : 0 ~ 3.3 mm / 0 ~ 0.13 in
■ 測試容量 : 50 Kgf / 500 N / 100 lbf

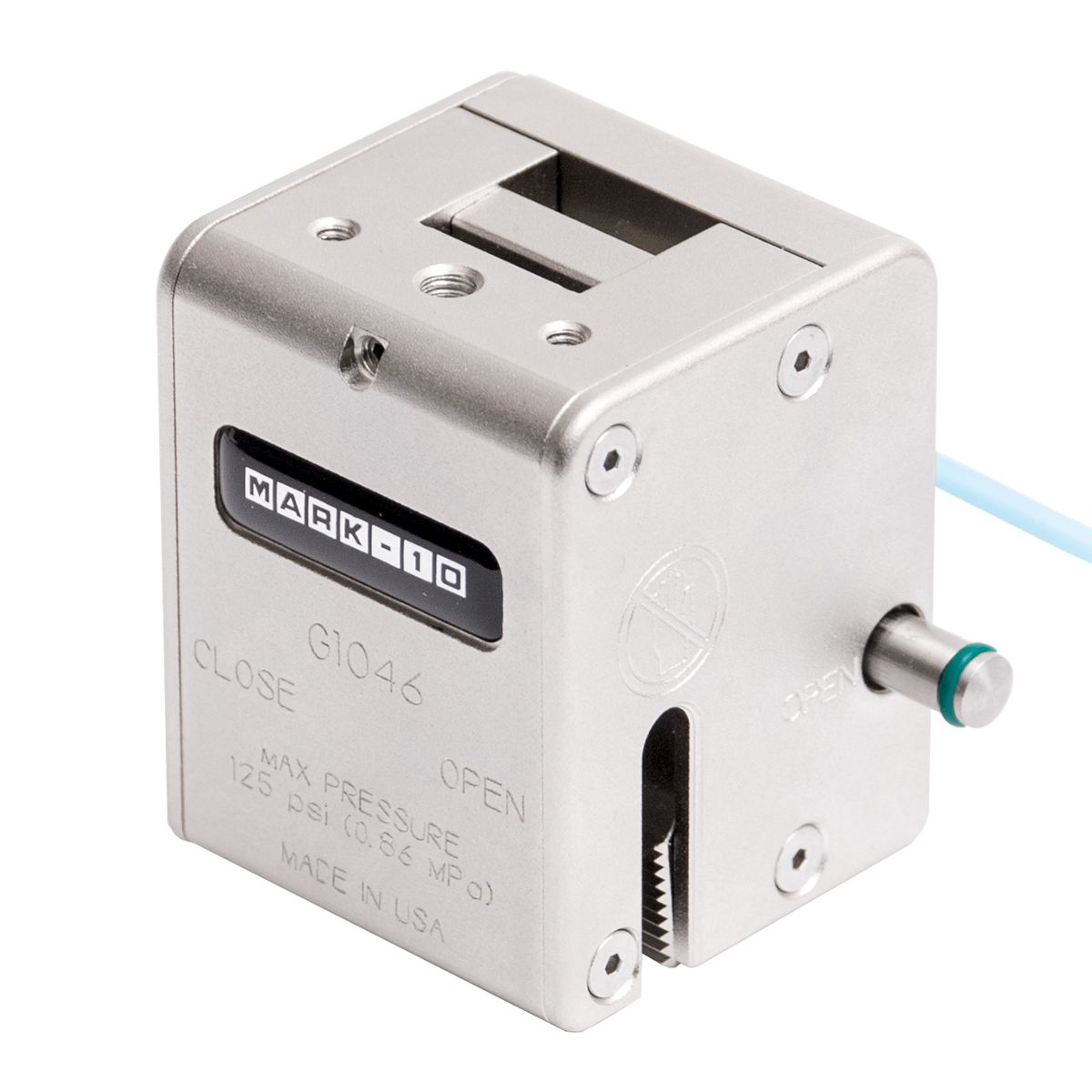

全密封、氣動型夾具，用於包裝材料的密封強度測試、各種材料的延伸率測試以及其他拉伸試驗需求，符合 ASTM F88 / D1876 之測試規範。

鋸型齒面的互鎖鉗有效地夾持力可達 50 Kgf / 500 N / 100 lbf。

夾具內建獨特的集成式開/關閥，可快速接合和鬆開樣品，為繁複使用提供了便利性。提供氣壓連接套件之選配服務。

加入詢問車

應用範例

規格

選購配備

外觀尺寸

應用範例

左圖右文表格

	1. G1046/薄膜和紙張剝離強度用氣動型夾具，用於剝離和拉伸測試應用，對於樣品需要一致性的夾緊壓力或快速夾持/釋放動作條件者，它是大量測試的理想選擇。

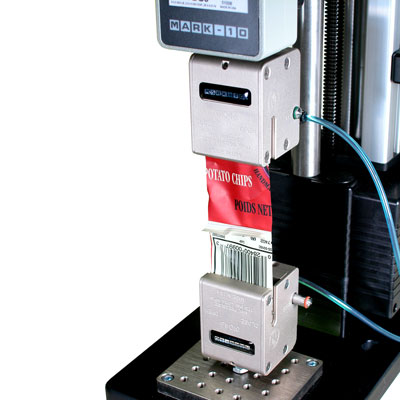

	2. G1046/薄膜和紙張剝離強度用氣動型夾具被配置用於密封包裝條的180°剝離力測試應用。
	3. 可選購的空氣連接套件包含兩個 G1046/氣動型夾具的完整附件。

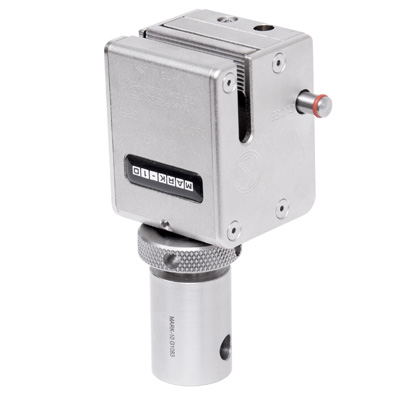

	4. 可快速更換的眼尾連接裝置，提供快速安裝和拆卸夾具，並防止旋轉。

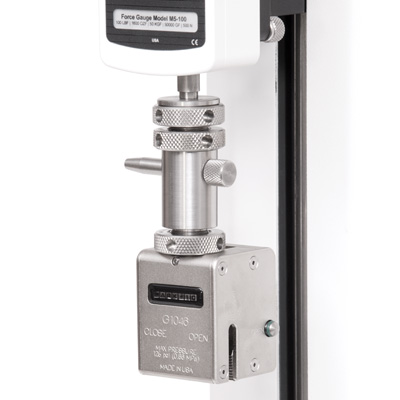

	5. 眼尾連接器相容於某些 Mark-10 之產品和其他廠牌的測試台、力量感測器及測力計。

規格

■ 測試容量 : 100 PSI ( 0.86 MPa )
: 50 Kgf / 500 N / 100 lbf

■ 重量 : 0.3 Kg

選購配備

左圖右文表格

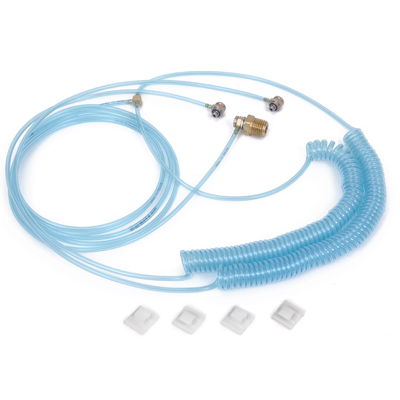

	1. 空氣連接套件由連接兩個氣動夾具所需的一整套元件組成： ▄ 捲管~ 1/8 in (外徑)、1/16 in (內徑)、8 in (長度) x 2 ▄ 三通接頭 x 1 ▄ 空壓管 ~ 1/8 in (外徑)、1/16 in (內徑)、5 in (長度) x 1 ▄ 快速接頭 x 2 ▄ 直通接頭 ~ ＃10-32M x 1 ▄ 螺紋連接器 ~ ＃10-32F → 1/4”NPT M x 1 ▄ 背膠式的固定裝置 x 4

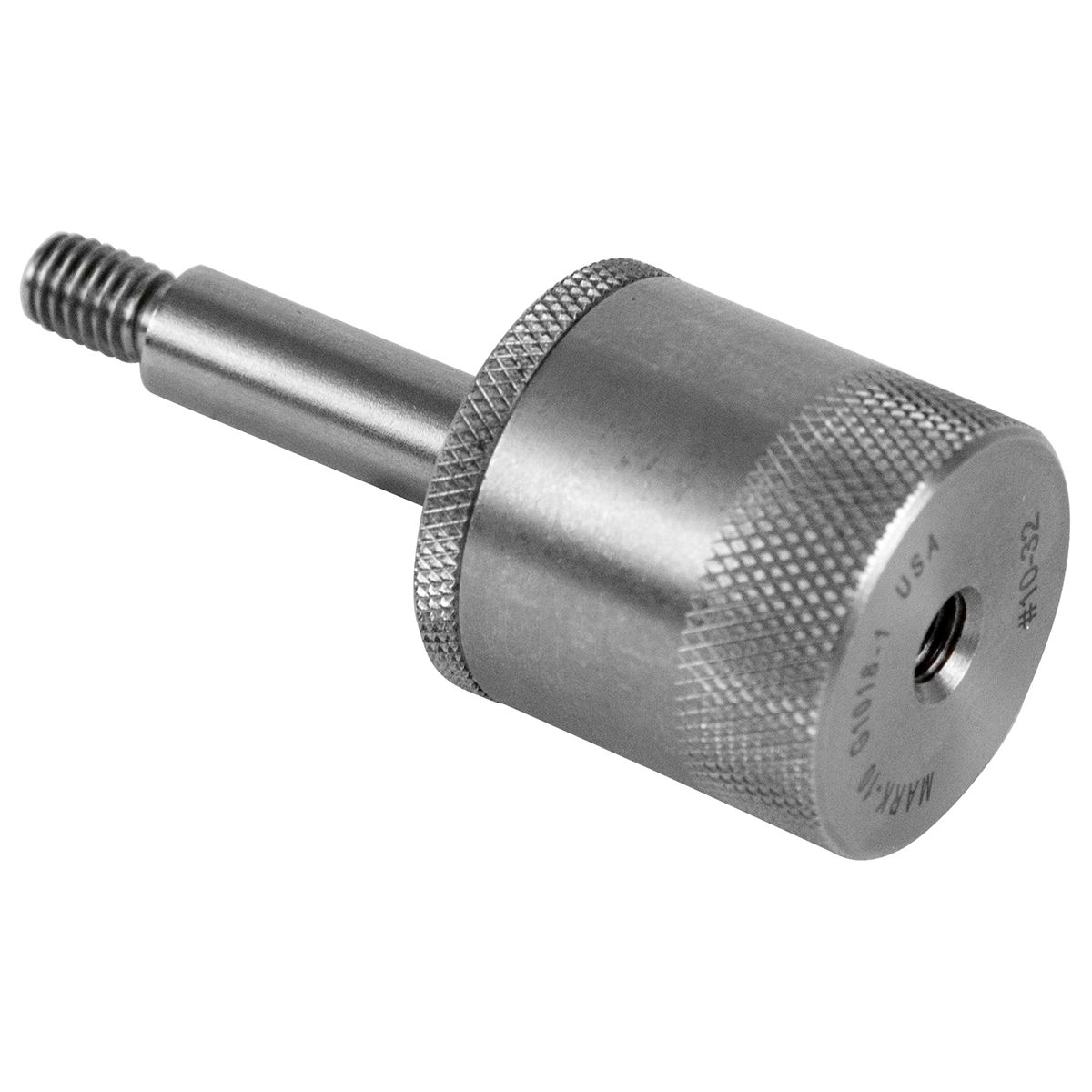

	2. 旋轉型連接器適用於任何夾具和測力計之間，以提供旋轉及執行正確的樣品對準動作。
	3. 眼尾連接裝置裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。
	4. 維護套件 * 包括 : A. 橡膠薄膜 x 5 B. 酒精擦拭物 x 5 C. 棉花擦拭棒 x 12 D. 扳手組
* 驅動活動夾顎的軟性內膜有一定的使用期限，該壽命取決於所使用氣壓源的適當大小和壓縮空氣的品質~它應該沒有雜質、溶劑和油。如果現場條件超出了 Mark-10 的控制範圍，容易造成軟性內膜的毀損。為方便起見，每個新的夾具都有一個備用薄膜和酒精擦拭物。相關修復試劑盒可向敝公司洽購。

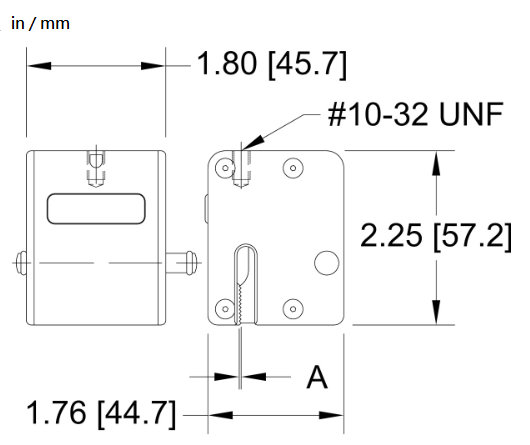

外觀尺寸

夾持厚度 A : 0 ~ 3.3 mm / 0 ~ 0.13 in
