MARK-10 🇺🇸

G1090 U型鈎夾具-大型

■ G1090
■ 固定彈簧、鏈條或其他樣品以進行拉伸強度測試。
■ 測試容量 : 900 Kgf / 9,000 N / 2,000 lbf
■ 內建眼尾連接端，可快速定位連接。

設計用於各種拉力測試應用，包括拉伸彈簧測試、鏈條斷裂力測試和其他應用。帶有球塞的彈簧加載型插銷卡住定位點，在測試期間增加了安全性。

內建眼尾連接裝置，需搭配一個眼尾連接器安裝 Mark-10 測力計、力量感測器和測試台。

加入詢問車

應用範例

規格

選購配備

外觀尺寸

應用範例

左圖右文表格

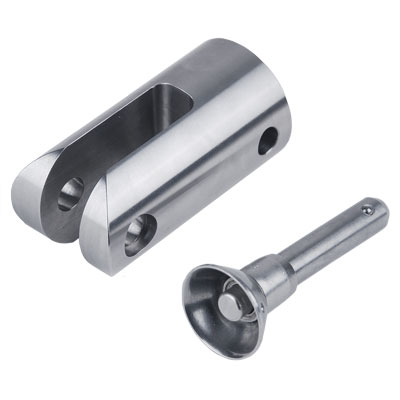

	1. G1090 高容量U型鉤夾具。

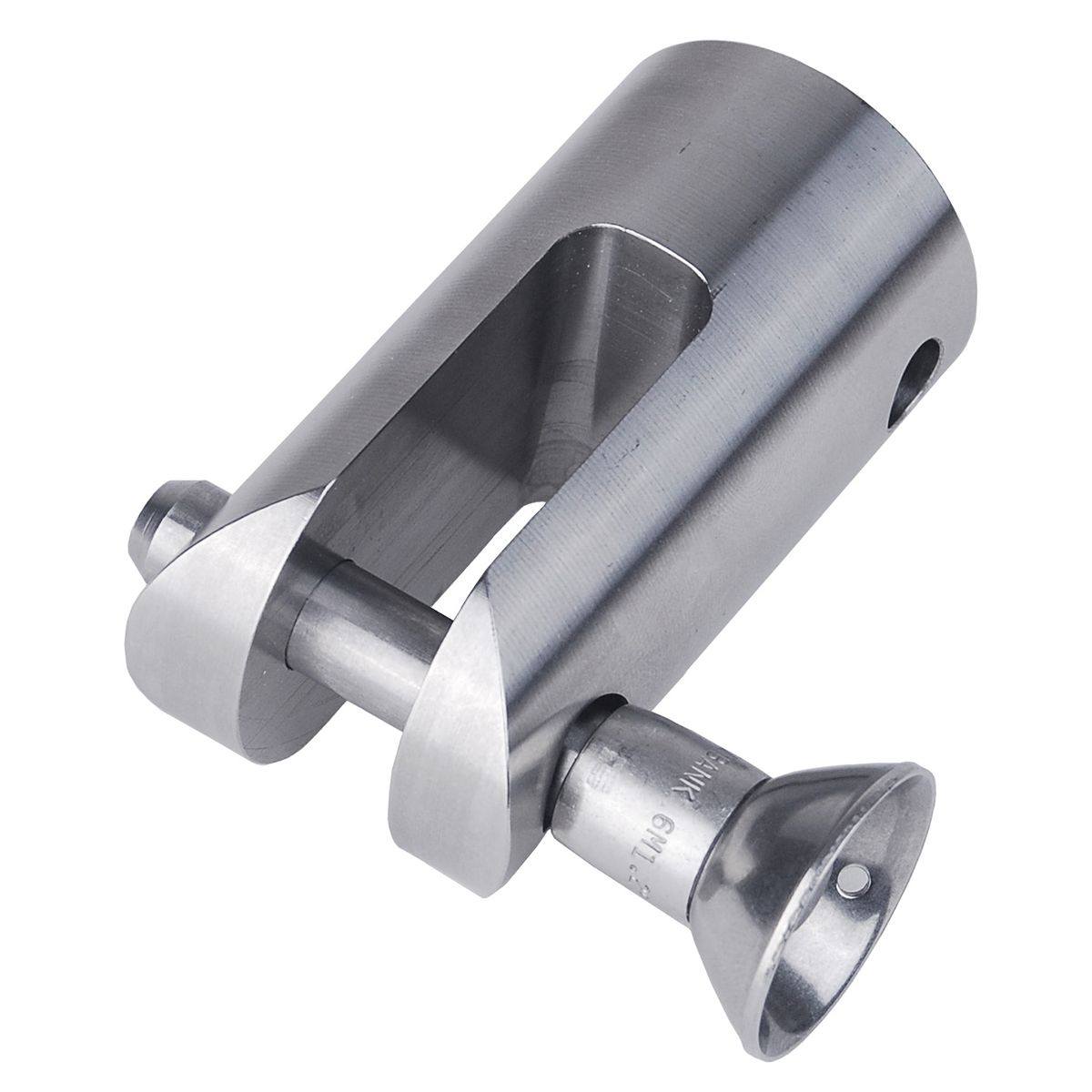

	2. G1090 高容量U型鉤夾具，帶有球塞的彈簧加載型插銷可卡住定位點，在測試期間增加了安全性。

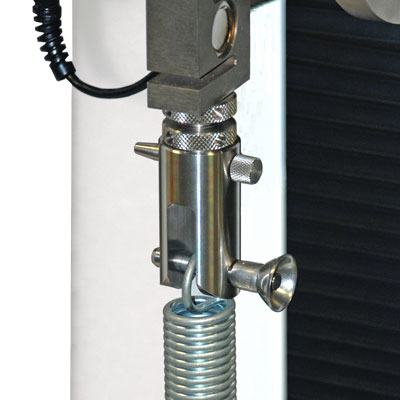

	3. G1090 高容量U型鉤夾具透過眼尾連接器安裝在 F1505-EM 拉力測試機，進行彈簧拉伸強度之使用範例。

規格

■ 測試容量 : 900 Kgf / 9,000 N / 2,000 lbf
■ 重量 : 0.4 Kg

選購配備

左圖右文表格

裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。

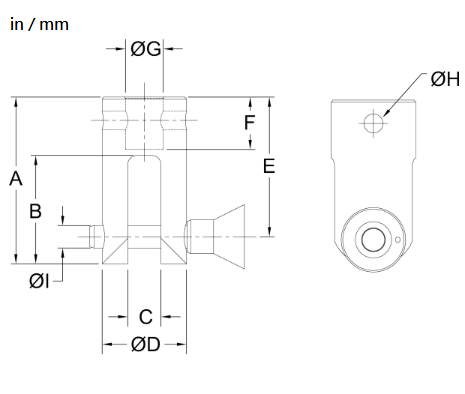

外觀尺寸

B式表格

A	B	C	ØD	E	F	ØG	ØH	ØI
2.77 / 70.4	1.80 / 45.7	0.55 / 14.0	1.40 / 35.6	2.32 / 58.9	0.87 / 22.1	0.63 / 15.9	0.32 / 8.0	0.38 / 9.7

訂購資訊

訂購資訊

型號	描述
G1090	U型鈎夾具-大型 : 測試容量 900 Kgf / 9,000 N / 2,000 lbf
