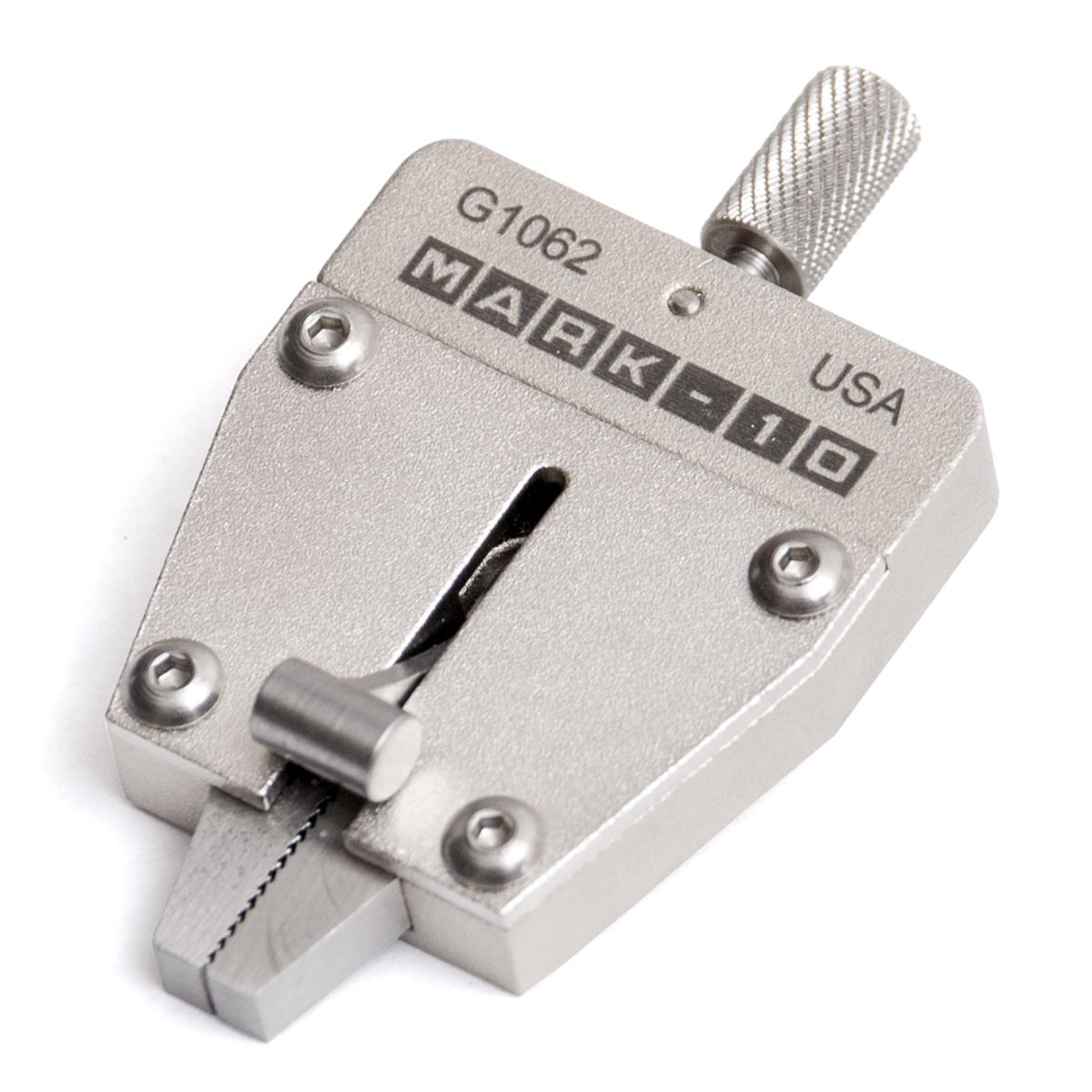

1. G1062 微小型自緊式楔型夾具，適用於低測試容量的拉伸力測試。 |
 |

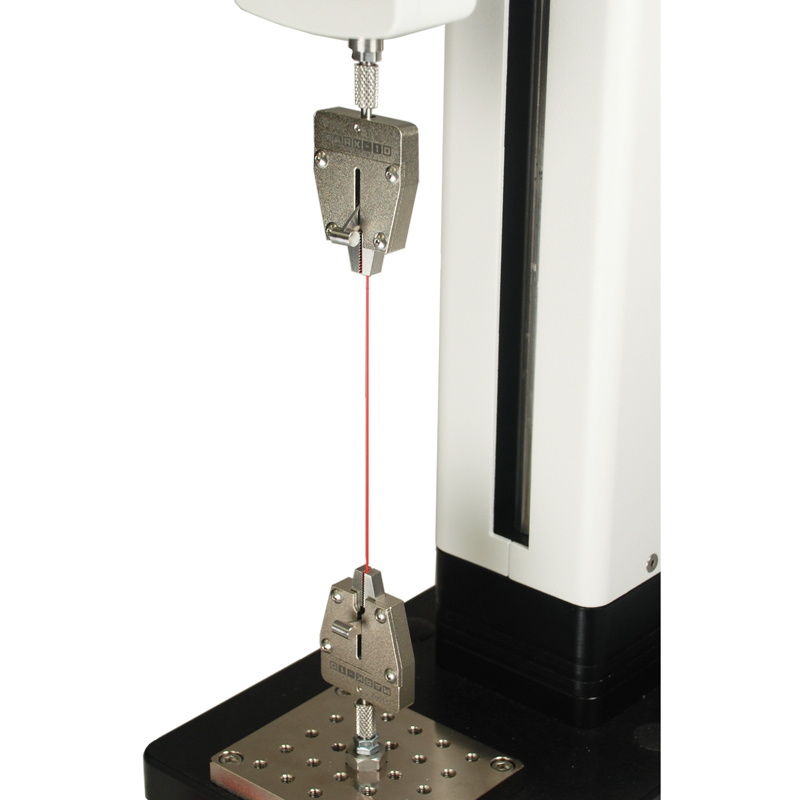

2. G1062 微小型自緊式楔型夾具，被配置用於電線的拉伸強度測試之使用範例。 |
 |

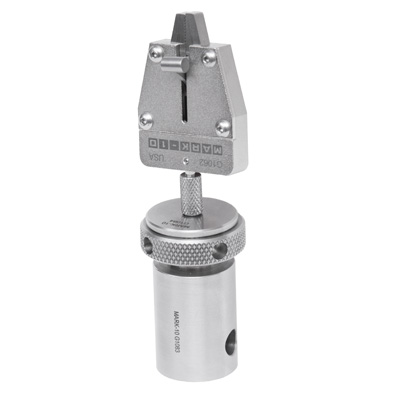

3. G1062 微小型自緊式楔型夾具搭配可快速更換的眼尾端連接裝置，提供快速安裝和拆卸夾具，並防止旋轉。 |
 |

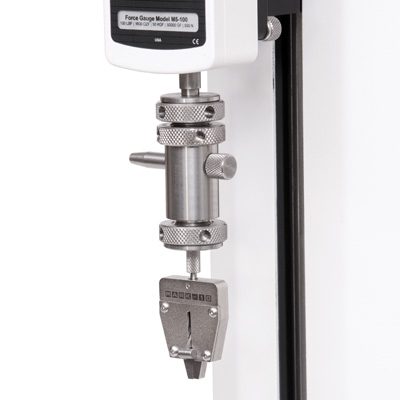

4. 眼尾端連接器相容於某些 Mark-10 之產品和其他廠牌的測試台、力量感測器及測力計。 |
■ 測試容量 : 50 Kgf / 500 N / 100 lbf
■ 彈簧加載的拉桿、操控簡易。
■ 鋸齒狀、自緊式鋼顎。
■ 旋轉式安裝套件。
■ 用於不限寬度樣品的直通式置放槽。
■ 重量 : 0.04 Kg
■ 夾顎材質 : 303 SS
左圖右文表格
 |
裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。 |

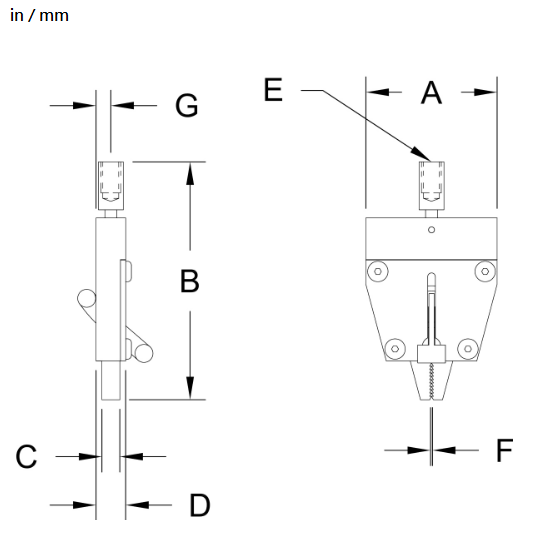

B式表格in(mm)
| A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|
| 1.37 / 34.8 | 2.49 / 63.1 | 0.19 / 4.8 | 0.32 / 8.1 | #10-32 UNF | 0 ~ 0.09 / 0 ~ 2.3 | 0.15 / 3.9 |
訂購資訊
| 型號 | 描述 |
|---|---|
| G1062 | 微小型楔型夾具 : 測試容量 50 Kgf / 500 N / 100 lbf ( 包括＃10-32 M/M 螺栓與六角螺帽 ) |
