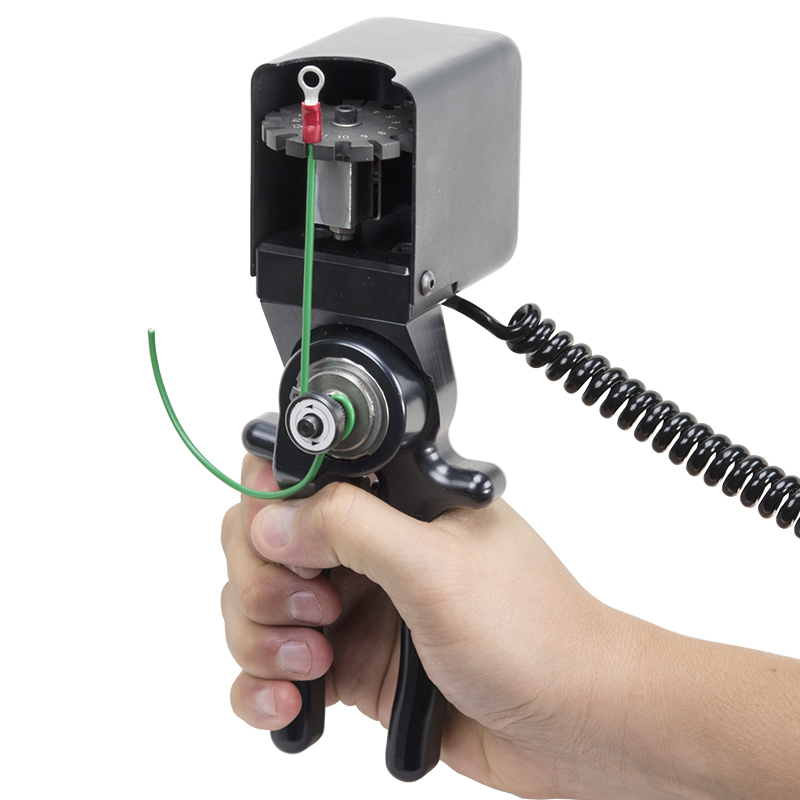

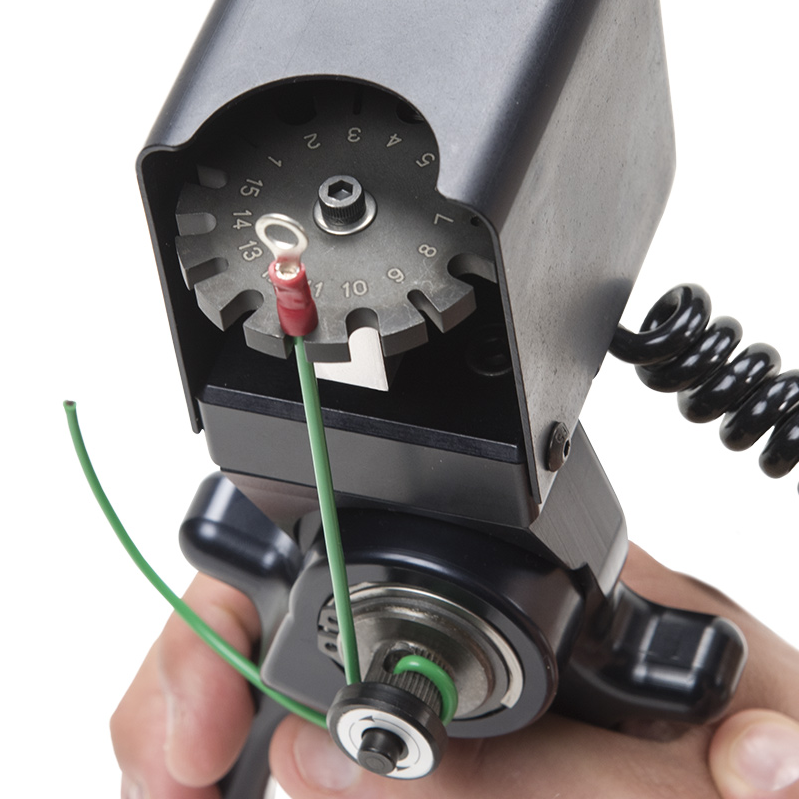

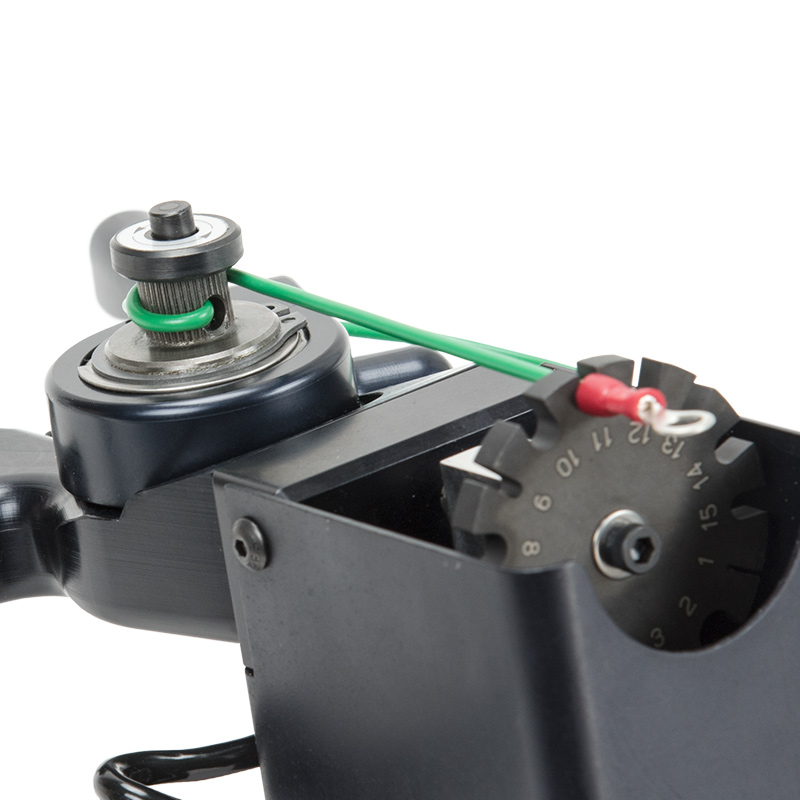

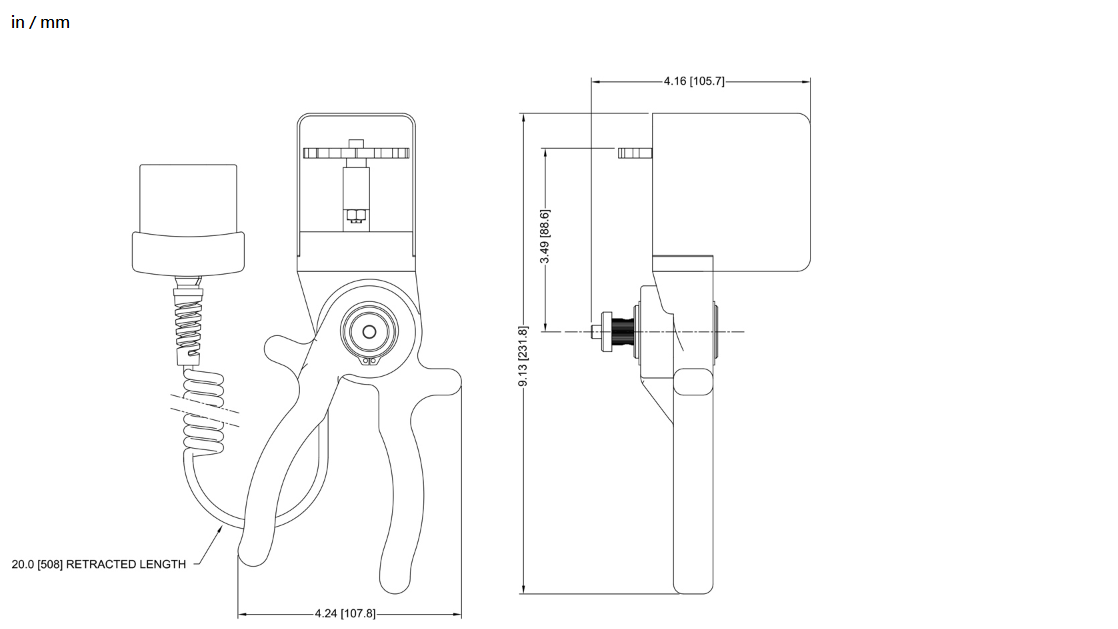

MR06-200 線材壓接端子拉力強度用傳感器

■ 可相容多種 力量 和 扭矩 傳感器。
■ 取樣速率 : 14,000 Hz。
■ 輸出速率 : 500 Hz。
■ 連續/單一數據點捕獲可達 5,000 筆，具統計功能。
■ 破裂偵測、自動輸出/歸零。
■ 可配置的腳踏開關功能。
■ +/- 0.1% 量測精度。

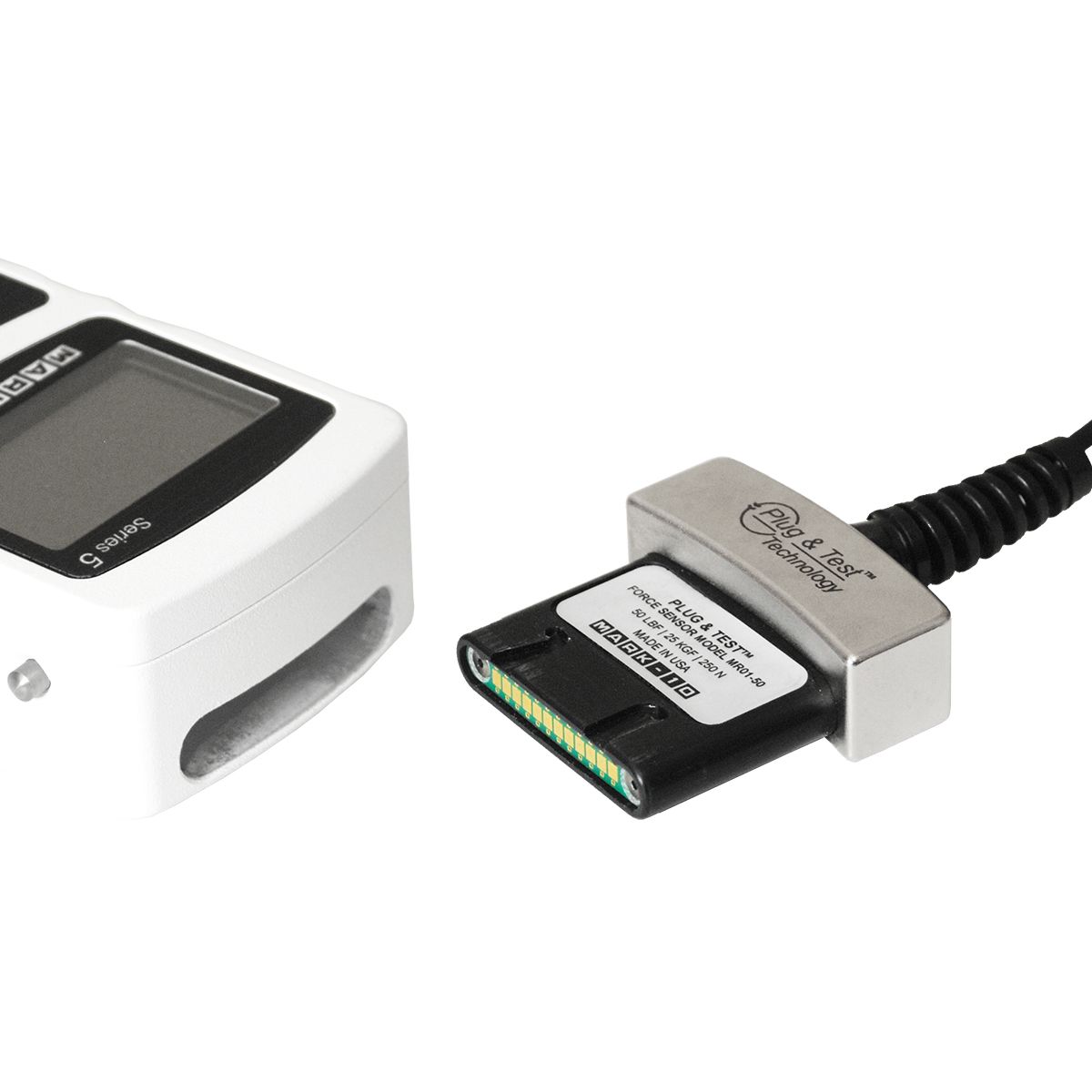

M7i 專業型力量/扭力顯示器設計用於和廣泛範圍的 Mark-10 力量和扭矩傳感器系列搭配使用。採用獨有的 Plug ＆ Test^®/即插即測試 技術，所有校準和配置數據都保存在傳感器的智能型連接器中，而非顯示器，進而實現真正的可互換性。此外，所有 傳感器 與 Mark-10系列顯示器 可完全相容。

M7i 具有領先業界的 14,000 Hz 採樣率，可極快速測試並提供可靠的結果。除了 5i 顯示器 的相關功能外，M7i 還具有高速連續數據採集和存儲功能，內部儲存量可讀取多達 5,000 個讀數，採集速率高達 14,000 Hz，輸出速率 : 500 Hz。

M7i 還具有可編程腳踏開關排序、斷(破)裂偵測 和 第1/第2峰值 檢測等功能。摩擦係數單位和使用者自行定義的測量單位，為特殊應用增加了靈活性。在破裂偵測、平均值、外部觸發 和 第1 /第2峰值檢測 等功能模式完成後，為了提高處理效率，該顯示器還具有自動數據輸出、據儲存和歸零功能。

​M7i 的傳輸介面搭配 Mark-10 電動測試台，可執行諸如破裂偵測、動態負載保持、PC控制等功能。標準配備的 MESUR Lite^®數據採集軟體 : 可將儀器端的連續或單點數據匯集後製成表格，也可以批量下載保存於儀器內部中的數據。單一按鍵即可導出至 Excel，進行數據的分析運用。

■ 可相容多種力量和扭矩傳感器。
■ 取樣速率 7,000 Hz。
■ 輸出速率 : 500 Hz。
■ USB、RS-232、Mitutoyo 及 類比信號 輸出。
■ 傳感器和按鍵密碼保護。
■ 1,000 點數據儲存和統計。
■ +/- 0.1% 量測精度。

M5i 高階型力量/扭力顯示器設計用於和廣泛範圍的 Mark-10 力量和扭矩傳感器系列搭配使用。採用獨有的 Plug ＆ Test^® / 即插即測試 技術，所有校準和配置數據都保存在傳感器的智能型連接器中，而非顯示器，進而實現真正的可互換性。此外，所有傳感器與 Mark-10 系列顯示器可完全相容。

M5i 顯示器的採樣率 7,000 Hz，可極快速測試並提供可靠的結果。大型背光LCD顯示器提供易於辨認的字符，其簡易功能表亦可快速導引以存取顯示器的許多功能及配置參數。數據可透過 USB、RS-232、Mitutoyo ( Digimatic )、類比輸出傳輸至 PC 及其它資料蒐集器。

內建儲存器可暫存 1,000 筆資料，經統計運算後輸出至 PC。上下極限值判定合格與否、設定點信號輸出可用於外部觸發設備 ( 如報警器、繼電器或測試台 )。類比式負載條狀圖提供力量或扭矩測試容量的極限範圍提示。

平均值模式為計算量測時間內的資料平均值而廣泛應用於黏著物之剝離強度測試；而外部觸發模式可透過轉換器簡易且準確的啟動測試。

標準配備的 MESUR^® Lite 數據採集軟體 : 可將儀器端的連續或單點數據匯集後製成表格，也可以批量下載保存於儀器內部中的數據。單一按鍵即可導出至 Excel，進行數據的分析運用。

■ 可相容多種力量和扭矩傳感器。
■ 取樣速率 2,000 Hz。
■ USB 輸出。
■ 鋁質堅固機體結構。
■ +/- 0.2% 量測精度。

M3i 基本型力量/扭力顯示器設計用於和廣泛範圍的 Mark-10 力量和扭矩傳感器系列搭配使用。採用獨有的 Plug ＆ Test^® /即插即測試 技術，所有校準和配置數據都保存在傳感器的智能型連接器中，而非顯示器，進而實現真正的可互換性。此外，所有傳感器與 Mark-10 系列顯示器可完全相容。

M3i 顯示器的採樣率 2,000 Hz，在一般的測試條件下亦能產生準確的結果。大型背光LCD顯示器提供易於辨識的字符，其簡易功能表可快速導引以存取顯示器的許多功能及配置參數。另外，也提供上下極限設定點的判定合格與否、類比式負載條狀圖提供測試容量的極限範圍提示等功能，相關數據可透過 USB 輸出。

標準配備的 MESUR^® Lite 數據採集軟體 : 可將儀器端的連續或單點數據匯集後製成表格，也可以批量下載保存於儀器內部中的數據。單一按鍵即可導出至 Excel，進行數據的分析運用。

■ 拉伸力 / 壓縮力測試
■ 測試容量：5,000 Kgf / 50,000 N / 10,000 lbf

MR01系列堅固型智能傳感器專為量測拉伸力和壓縮力而設計，幾乎適用於所有行業。耐用的S型橫樑設計，可兩側安裝的螺紋孔位允許多種配置。

測試容量 : 25 Kgf ~ 5,000 Kgf / 250 N ~ 50 KN / 50 lbf ~ 10,000 lbf，透過獨特的 Plug ＆Test^®/ 即插即測試 的適配器，所有 Mark-10 型號的傳感器可共用 Mark-10 顯示器（另售 )，節省購置成本。

■ 壓縮力測試
■ 測試容量：5,000 Kgf / 50,000 N / 10,000 lbf

MR02系列鈕扣型智能傳感器設計用於壓縮力測試，結構輕巧，堅固耐用，適用於大多數行業及空間有限的高負載應用。

測試容量 : 50 Kgf ~ 5,000 Kgf / 500 N ~ 50 KN / 100 lbf ~ 10,000 lbf，透過獨特的 Plug ＆Test^®/ 即插即測試 的適配器，所有 Mark-10 型號的傳感器可共 Mark-10 顯示器（另售），節省購置成本。

■ 拉伸力 / 壓縮力測試
■ 測試容量：50 Kgf / 500 N / 100 lbf

R03系列智能型傳感器專為量測拉伸力和壓縮力而設計，幾乎適用於所有行業。兩端的螺紋孔可搭配各種鉤狀物和器具，使得該傳感器特別適用於線上的多元化測試。

測試容量 : 100 gf ~ 50 Kgf / 1 N ~ 500 N / 0.25 lbf ~ 100 lbf，透過獨特的 Plug ＆Test^®/ 即插即測試 的適配器，所有 Mark-10 型號的傳感器可共用 Mark-10 顯示器（另售）。

■ 微小S型
■ 拉伸力 / 壓縮力測試
■ 測試容量 : 50 Kgf / 500 N / 100 lbf

MR04系列微小型力量傳感器特別因應狹小的空間限制而設計，用於拉伸力和壓縮力的量測應用。此系列力量傳感器具有傑出的機械過載保護設計，兩側有螺紋孔，可相容各種治具和配件。

測試容量 : 100 gf ~ 50 Kgf / 1 N ~ 500 N / 0.25 lbf ~ 100 lbf，透過獨特的Plug ＆Test^®/ 即插即測試 的適配器，所有 Mark-10 型號的傳感器可共用 Mark-10顯示器（另售），節省購置成本。

■ 人體工程測試型
■ 推力 / 拉力測試
■ 測試容量 : 250 Kgf / 2,500 N / 500 lbf

MR05系列全封閉式力量傳感器專為拉力/推力測量而設計。適用於人體工程學測試、工作場所安全測試、物件的抬舉條件評估或拉伸/壓縮的力量需求。提供螺紋孔以相容於各種安裝配置和附件。

測試容量 : 250 Kgf / 2,500 N / 800 lbf，透過獨特的Plug ＆Test^®/ 即插即測試 的適配器，可共用 Mark-10顯示器（另售），節省購置成本。

■ 一般扭力測試
■ 具有可互換附件的通用型扭矩傳感器
■ 正轉 / 逆轉雙向扭力
■ 測試容量 : 7 ~ 1,150 N.cm / 10 ozf.in ~ 100 lbf.in

提供一個對於需要不同樣品尺寸的一般雙向扭矩測試應用時很好的解決方案。提供三個可互換的 Jacobs/三爪連動式夾頭和鑽頭用夾持器等附件，可為各種應用增加靈活性。

使用 Plug & Test^® 技術，所有配置和校準數據都保存在傳感器內，搭配 Mark-10 顯示器，依使用需求可用作手持式設備，或安裝在扭矩測試台 上， MR51系列扭矩傳感器具有極佳的過載保護功能，測試容量 : 7~1,150 N.cm / 10 ozf.in ~ 100 lbf.in。

■ 一般扭力測試
■ 扭力工具類校準用扭矩傳感器
■ 正轉 / 逆轉雙向扭力
■ 測試容量 : 7 ~ 1,150 N.cm / 10 ozf.in ~ 100 lbf.in

使用 MR52 扭矩傳感器測量或校準扭力類工具/扭力扳手，或將其用作扭矩測試系統的組成部分。機體表面上每個螺紋孔位可簡便地安裝到工作台或測試系統中的固定裝置處。使用 Plug & Test^® 技術，所有配置和校準數據都保存在傳感器內，搭配 Mark-10 顯示器，測試容量可達 : 7 ~ 1,150 N.cm / 10 ozf.in ~ 100 lbf.in。

■ 一般扭力測試
■ 扭力工具類校準用扭矩傳感器 / 高容量型
■ 正轉 / 逆轉雙向扭力
■ 測試容量 : 2 ~ 550 N.m / 20 ~ 5,000 lbf.in

此款堅固耐用的扭矩傳感器是眾多行業中廣泛的扭矩測試應用時的理想選擇。方形傳動檢測軸允許扭矩扳手進行線上操作，方便 OEM/原廠委托製造加工業 者或現場使用者於其他程序中之多元化應用。

使用 Plug & Test^® 技術，所有配置和校準數據都保存在傳感器內，搭配 Mark-10 顯示器，測試容量 可達 : 550 N.m / 5,000 lbf.in。

■ 電動、自動化操作。
■ 測試容量 : 100 Kgf / 1 KN / 200 lbf
■ 可配置測試速度。
■ 自動執行測試、樣品破裂時自動返回原點。
■ 2,000 點數據儲存和統計、每個資料點附有日期和時間戳。
■ 自動輸出 / 資料儲存 / 樣品破裂時歸零讀值。

WT3-201M 電動型電線壓接拉力測試機，測試容量為 100 Kgf / 1,000N / 200 lbf，設計用於測試電線和壓接端子的拉拔力及接合強度，此測試機符合 UL、ISO、ASTM、SAE、MIL 和其它多種的破壞性測試規範。依照 UL 486A / B 的要求，例如施加負載或保持負載於一段指定的時間模式以執行非破壞性之檢測。可編程之設定點，透過紅 / 綠色指示號誌燈和音訊警報執行樣品的合格與否判別。

可選擇線徑規格的線材導線端子夾具包含多個插槽，適用於業界大多數尺寸線徑的絕緣電線 ( Y型 / 針型 / 方型 / 平版型端子 / 歐式端子 / 銅管端子 / 開放型端子 / 套圈端子 )，最大外徑可達 AWG 3（Ø 6.3 mm / 0.25 in），選購前可將樣品送至敝公司進行評估。樣品載入後自動執行測試，當樣品破 / 斷裂時，測試機可自動反轉、輸出峰值、儲存峰值及自動歸零讀值，進而提高測試的效率。選配的配置檔案功能可以根據需求保存和檢索多個測試條件及相關參數。

提供數據儲存和統計計算，最多可儲存 2,000 個讀值，每個保存的數據點附有相關的日期和時間戳記。數據可以通過 USB，RS-232、Mitutoyo（Digimatic）或類比輸出傳輸到 PC 或其他數據收集器。

標準配備之一 : MESUR^®Lite  數據採集軟體，以表格形式列出連續或單一點資料，並可匯出至 Excel 進行數據分析。

備註 : 選購的圓型端子夾具可用於固定 圓型 / R型 類端子。

■ AC1006、AC1007、AC1010
■ 用於將R50、R52或R55系列扭矩傳感器安裝到工作台上。
適用於R50、R52系列和MR55-200和MR55-400型扭矩傳感器的桌面安裝套件。

■ AC1015、AC1016、AC1016-1
■ 用於將R51系列和R55系列某些扭矩傳感器安裝到扭矩測試台上。
用於將 R51 系列和 R55 系列扭矩傳感器固定到 TST系列扭矩測試台。

■ AC1018
■ 用於將MR01或MR03系列力量傳感器安裝至測試台上。
用於將任何MR01或MR03系列的力量傳感器固定到以下Mark-10的測試台：
- ES10 / ES20 / ES30
- TSA750 / TSA750H
- TSC1000 / TSC1000H
- TSF / TSFH

■ AC1062、AC1064
■ 用於將顯示器和R01或R03系列力量傳感器安裝到ESM303測試台上。
用於將Mark-10的顯示器和R01或R03系列力量傳感器安裝至 ESM303測試台上。該套件包括安裝支架和固定板，但不包含顯示器 - 測試台的介面電纜。
