TECLOCK 🇯🇵
MORE
TECLOCK橡膠/塑膠硬度計概述

橡膠/塑膠硬度計由於內建彈簧的力量、測頭的尺寸及其形狀等的不同,而有各種規格。同時也根據受測物的軟硬程度、不同材質之特性及表面形狀和各工業國家之規範,而設計了使用範圍寬廣的全系列機種。

各式材料局部抵抗硬物壓入其表面的能力稱為硬度。由於不同的測試方法,檢測原理也不同,因此各種硬度單位的相對關係無法透過計算公式進行換算。

TECLOCK 🇯🇵
MORE

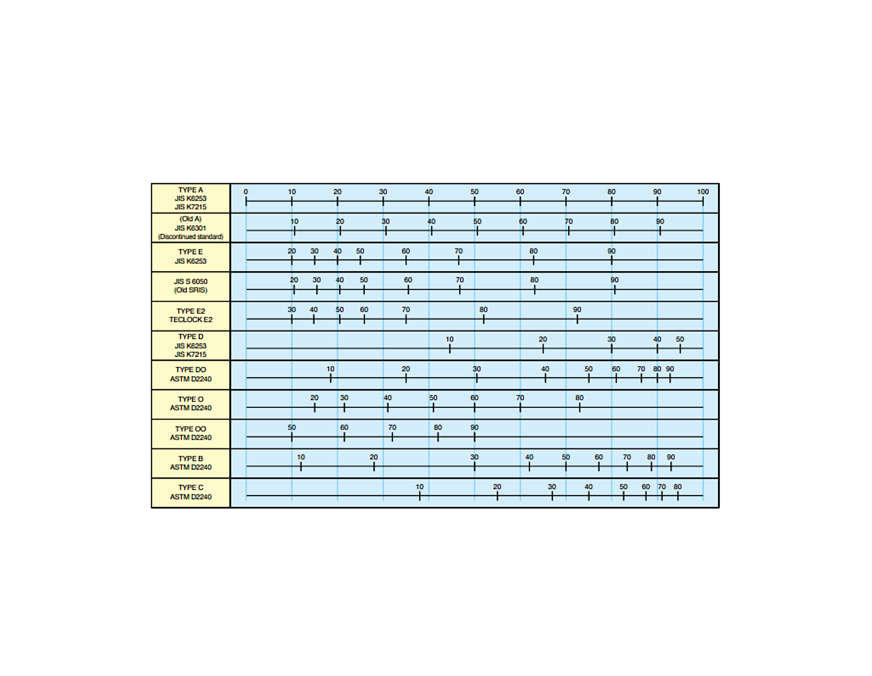

TECLOCK 橡膠硬度比較參考表

橡膠硬度比較參考表 ( 下列表格以 A-Type 之測定硬度值為基準 )
下列圖表無法精確的證明每一種型式橡膠硬度計之測試值的連帶關係,原因在於不同廠商生產的過程中,橡膠、塑膠硫化的條件互異,而量測時,操作環境的溫度、濕度及形狀等變動因素,都將影響其測試結果。因此,僅提供予使用者參考各種型式硬度計其間的相對關係

TECLOCK 🇯🇵
橡膠硬度計
MORE

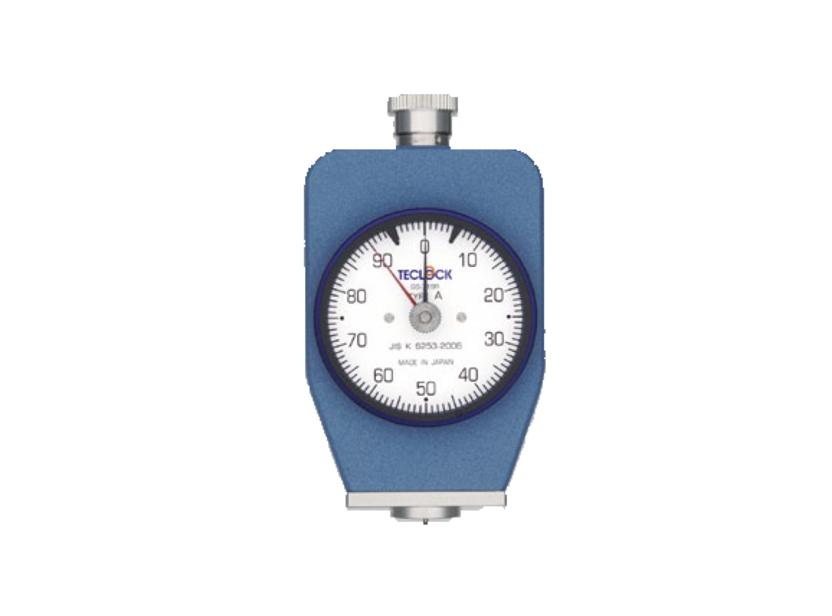

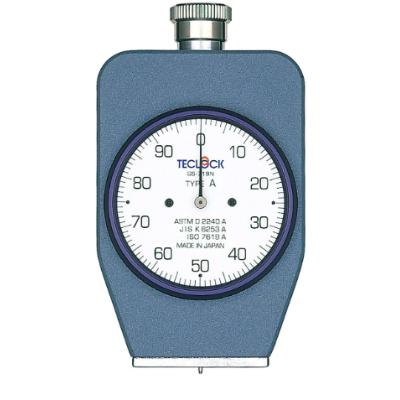

TECLOCK GS-719N GS-719G GS-719R GS-720N GS-720G GS-721N GS-721G JIS K6253 A/D/E(AO) Type 標準型橡膠硬度計

JIS K 6253 A/D/E(AO)Type 標準型橡膠硬度計
JIS K 6253測試規範-加硫橡膠及熱可塑性橡膠的硬度測試法 :
符合 ISO(國際標準規範)的 JIS K 6253系列硬度計,由三種型式組成,即中等硬度的 A-Type、高硬度的 D-Type 和低硬度的 E-Type。其中 A-Type 之測定值較舊有的A型硬度計略高1~2度,D-Type 適用於 A-Type 之測定值大於90以上硬度較高的硬質橡膠,E-Type 則應用於 A-Type 之測定值小於20以下的軟質橡膠。

TECLOCK 🇯🇵
橡膠硬度計
MORE

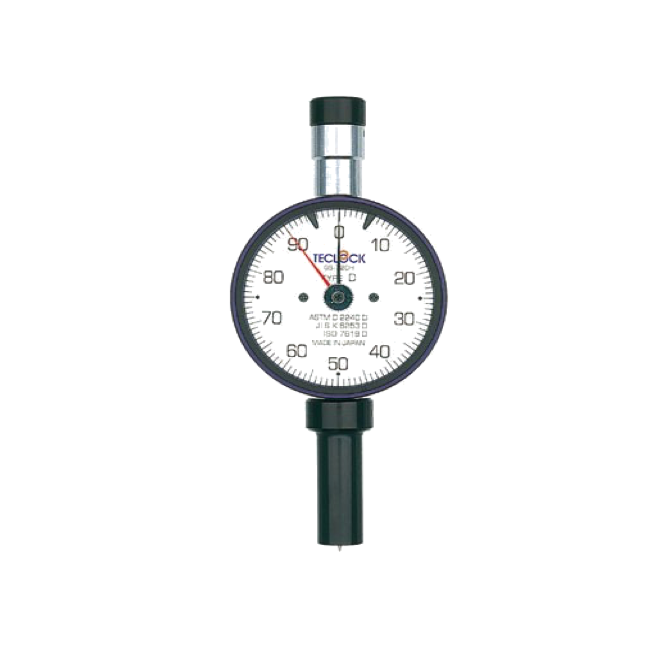

TECLOCK GS-720H GS-720L GS-719H GS-719L : JIS K 6253-A/D Type深孔及長腳型橡膠硬度計

JIS K 6253-A/D Type深孔及長腳型橡膠硬度計
JIS K 6253測試規範-加硫橡膠及熱可塑性橡膠的硬度測試法 :
針對被測物之測定表面呈現凹凸不平整、形狀不規則、平面範圍較小或位於深凹洞的底部時,硬度計本身的加壓面將產生難以接觸( 或接觸不到 )被測物,而無法進行正確的量測作業。可使用加壓面「縮小深孔型」或「沿伸式長腳型」處理上述難題。D-Type 適用於 A-Type 之測定值大於90以上硬度較高的硬質橡膠。



TECLOCK 🇯🇵
橡膠硬度計
MORE

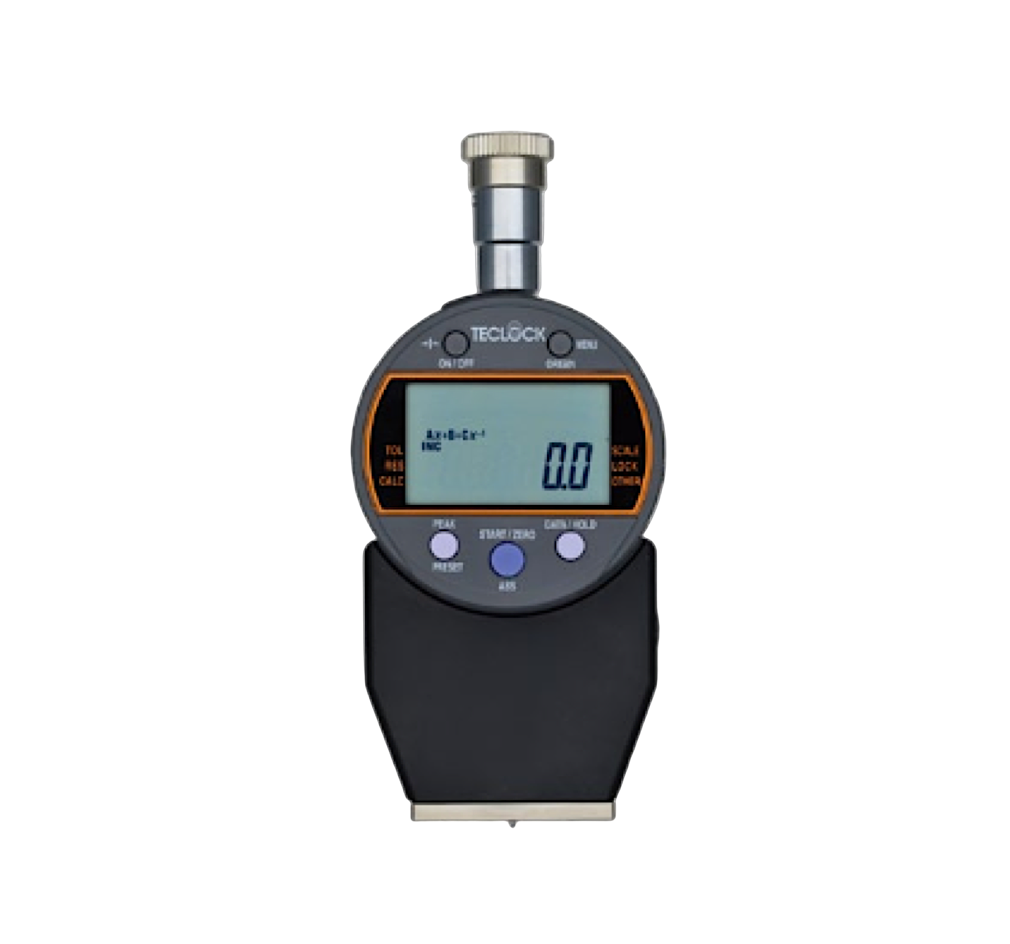

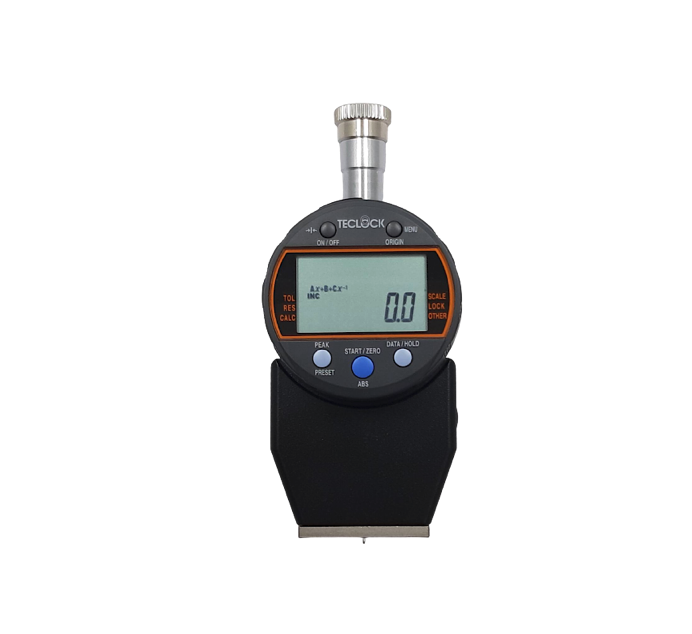

TECLOCK GSD-719K GSD-720K GSD-721K GSD-719K-R GSD-720K-R : JIS K 6253-A/D/E(AO)Type標準型橡膠硬度計

JIS,K 6253-A/D/E(AO)Type標準型橡膠硬度計
JIS K 6253測試規範-加硫橡膠及熱可塑性橡膠的硬度測試法 :
符合ISO(國際標準規範)的 JIS K 6253系列硬度計,由三種型式組成,即中等硬度的 A-Type、高硬度的 D-Type和低硬度的 E-Type。其中 A-Type之測定值較舊有的A型硬度計略高1~2度,D-Type 適用於 A-Type 之測定值大於90以上硬度較高的硬質橡膠,E-Type 則應用於 A-Type 之測定值小於20以下的軟質橡膠。

TECLOCK 🇯🇵
橡膠硬度計
MORE

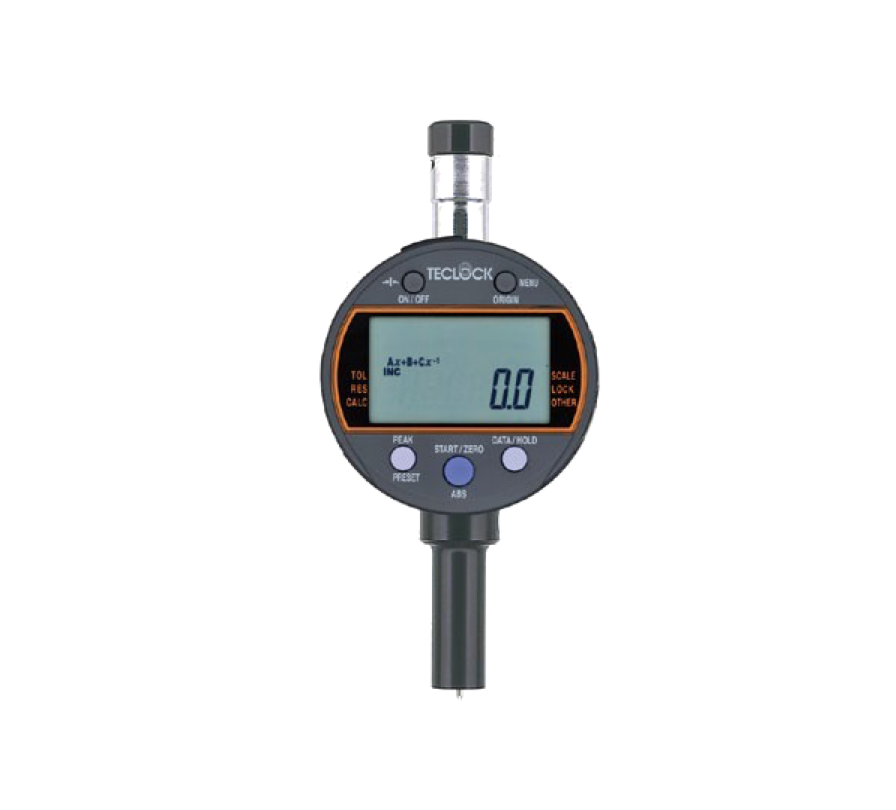

TECLOCK GSD-719K-H GSD-719K-L GSD-720K-H GSD-720K-L : JIS K 6253-A/D Type深孔及長腳型橡膠硬度計

JIS K 6253-A/D Type深孔及長腳型橡膠硬度計
JIS K 6253測試規範-加硫橡膠及熱可塑性橡膠的硬度測試法 :
針對被測物之測定表面呈現凹凸不平整、形狀不規則、平面範圍較小或位於深凹洞的底部時,硬度計本身的加壓面將產生難以接觸( 或接觸不到 )被測物,而無法進行正確的量測作業。可使用加壓面「縮小深孔型」或「沿伸式長腳型」處理上述難題。D-Type 適用於 A-Type 之測定值大於90以上硬度較高的硬質橡膠。

TECLOCK 🇯🇵
橡膠硬度計
MORE
TECLOCK GS-709N GS-709G GS-702N GS-702G GS-709P JIS K 7215 A/D Type 橡膠硬度計

JIS K 7215塑料用硬度計硬度試驗方法
此規格與「橡膠硬度」的測試方法不同,為日本塑料工業所制定之規格。與JIS K 6253規範相較,只在於硬度讀取值的平均方式不同,其餘基本原理是相同的,基於遵照符合測試標準的觀點,將之視為不同型號的硬度計予以區分。

TECLOCK 🇯🇵
橡膠硬度計
MORE
TECLOCK GSD-719K GSD-720K : JIS K 7215-A/D Type橡膠硬度計

JIS K 7215塑料用硬度計硬度試驗方法
此規格與「橡膠硬度」的測試方法不同,為日本塑料工業所制定之規格。與JIS K 6253規範相較,只在於硬度讀取值的平均方式不同,其餘基本原理是相同的,基於遵照符合測試標準的觀點,將之視為不同型號的硬度計予以區分。

TECLOCK 🇯🇵
橡膠硬度計
MORE
TECLOCK GS-701N GS-701G GSD-701K 橡膠硬度計 (Asker-C : JIS K 7312)

JIS K 7312 橡膠硬度計
JIS K 7312測試規範-聚氨酯彈性體/膨脹式橡膠的硬度測試法 :
在橡膠工業中,A型硬度計一般稱為 Shore A,D型為 Shore D,硬度較低者的C型稱為 Asker C。GS-701N(G)是與此 Asker C相同的產品。
此外它還符合 JIS S 6050『塑料橡皮擦』的硬度測試規範,而舊有的 SRIS 0101(原日本橡膠協會標準)已經被廢除,只保留了型號名稱。

TECLOCK 🇯🇵
橡膠硬度計
MORE

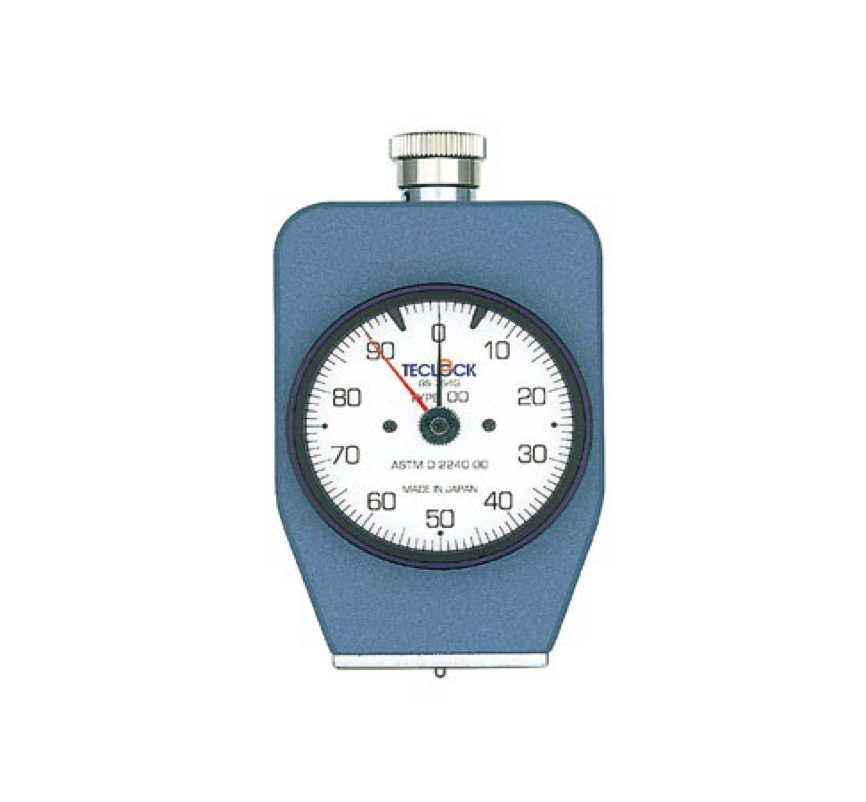

TECLOCK GS-750G GS-751G GS-752G GS-753G GS-754G GS-755橡膠硬度計 (ASTM D 2240 B/C/DO/O/OO/OOO Type)

ASTM D 2240 B/C/DO/O/OO/OOO Type橡膠硬度計
ASTM D 2240 橡膠特性的硬度測試方式 :
美國標準 ASTM(美國材料與試驗協會)D 2240,制定了各種類型的硬度計,適用於從硬質材料到超軟材料的各種測試應用。

TECLOCK 🇯🇵
橡膠硬度計
MORE
TECLOCK GSD-750K GSD-751K GSD-752K GSD-753K GSD-754K橡膠硬度計 (ASTM D 2240-B/C/DO/O/OO Type)

ASTM D 2240-B/C/DO/O/OO Type橡膠硬度計
ASTM D 2240橡膠特性的硬度測試方式 :
美國標準 ASTM(美國材料與試驗協會)D 2240,制定了各種類型的硬度計,適用於從硬質材料到超軟材料的各種應用。

TECLOCK 🇯🇵
橡膠硬度計
MORE
TECLOCK GS-743G GS-744G 泡棉及海綿硬度計

泡棉/海綿硬度計
此系列之硬度計於 ISO 或 JIS 中並未被規範,其分別為具有 E-Type 硬度值之1/2左右彈簧荷重值的軟質橡膠專用的 E2-Type 硬度計;及近似洗碗盤用的海綿類和發泡體專用的 FO-Type 硬度計。
