平面式/虎鉗式夾具
▄ GC-1100、GC-1200、GCF-1200、GC-5000
▄ 各種拉伸強度測試
▄ 測試範圍 : 100 ~ 500 Kgf / 1,000 ~ 5,000 N / 224 ~ 1,124 lbf
▄ 測試規範 : JIS、ISO
錐形的夾顎面和寬闊的間距可確實地穩固厚薄不一的形狀和尺寸之樣品,同時提供可替換的夾顎片,可依使用需求選擇夾頭的材料和夾緊方法進行拉力強度測試。
織帶/帶狀物類夾具
▄ PPC-5000N
▄ 應用於固定建築、運輸類器材和其他工業用途的紡織織帶、膠帶、PP打包帶和編織材料類的拉伸強度測試。
▄ 測試範圍 : 500 Kgf / 5,000 N / 1,120 lbf
▄ 測試規範 : JIS Z1527
此夾具應用於固定建築、運輸類器材和其他工業用途的紡織織帶、PP打包帶、膠帶和編織材料類之拉伸強度測試。透過纏繞滾輪並進行緊固,機械結構可防止被測物品的打滑及斷裂,符合JIS Z1527之測試規範,測試容量 : 500Kgf / 5,000 N / 1,120 lbf。
束線帶拉力強度測試用夾具
▄ LOP-1000N
▄ 迴路型治具,用於束線帶的拉伸強度測試。
▄ 測試範圍 : 100 Kgf / 1,000 N / 224 lbf
▄ 測試規範 : UL 62275、SAE AS23190
迴路式測試機構,應用於綑紮貨品用的束線帶的拉伸強度測試。
附有兩種規格的心軸支架可針對不同尺寸的束線帶進行測試,符合 UL 62275 及 SAE AS23190 等測試規範。
測試容量 : 100 Kgf / 1,000 N / 224 lbf。
偏心式滾輪夾具
▄ GR-30、GR-2000
▄ 咬花式滾輪,可固定塑料、紡織品、橡膠及紙張類樣品進行拉伸強度測試。
▄ 測試範圍 : 50 ~ 200 Kgf / 500 ~ 2,000 N / 112 ~ 448 lbf
此類治具有一個咬花式滾輪,可有效地固定塑料、紡織品、橡膠及紙張類樣品,外力作動時隨受測物形變而同步進行夾緊之特性,適用於薄型材料之拉力強度測試應用。
測試容量 : 50 ~ 200 Kgf / 500 ~ 2,000 N / 112 ~ 448 lbf
瓶蓋類拉力測試用夾具
▄ SHF-100N、SHF-100N-L
▄ 兩隻勾臂夾住瓶蓋的兩側進行瓶蓋類的拉力強度測試。
▄ 測試範圍 : 10 Kgf / 100 N / 22 lbf
藉由兩隻勾臂夾住瓶蓋的兩側,減少受測樣品的接觸面積,進行瓶蓋類的拉力強度測試。
測試容量 : 10 Kgf / 100 N / 22 lbf
滾輪式夾具
▄ GP-15、GP-30
▄ 應用於固定電線、電纜和管狀類樣品的末端處以進行拉伸強度測試。
▄ 測試範圍 : 25 ~ 100 Kgf / 250 ~ 1,000 N / 56 ~ 224 lbf
此滾輪式夾具用於固定電線、電纜和管狀類樣品的末端處以進行拉力測試,高效率的凸輪和便利的側邊溝槽設計,咬合及鬆開樣品時可快速和簡便崁入,同時減少線材的磨損。
測試容量 : 25 ~ 100 Kgf / 250 ~ 1,000 N / 56 ~ 224 lbf
金屬線材類夾具
▄ WG-250N、WG-1000N、WG-5000N
▄ 金屬線、繩索和紗線的拉伸強度測試。
▄ 測試範圍 : 25 ~ 500 Kgf / 250 ~ 5,000 N / 56 ~ 1,124 lbf
▄ 測試規範 : JIS L 1013、JIS L 1095、JIS L 2511
針對金屬線、繩索和紗線拉力強度測試應用而設計,透過纏繞滾輪及垂直於中心凹槽孔位而減少線材的磨損進行拉伸強度測試。
測試容量 : 25 ~ 500 Kgf / 250 ~ 5,000 N / 56 ~ 1,124 lbf
滾輪式夾具
▄ GC-60、GC-100
▄ 適用於橡膠、薄膜及受外力而變形變薄的帶狀樣品的拉伸強度測試。
▄ 測試範圍 : 50 Kgf / 500 N / 110 lbf
▄ 測試規範 : JIS C 0806-3、IEC 60286-3
此系列夾具有一個鋸齒形滾輪,將樣品纏繞及夾持時可以減少樣品的滑移和斷裂,且拉伸時可自動增加緊固力,適用於橡膠、薄膜、膠帶等材料的拉力強度測試。
測試容量 : 50 Kgf / 500 N / 110 lbf,符合JIS C 0806-3、IEC 60286-3之測試規範。

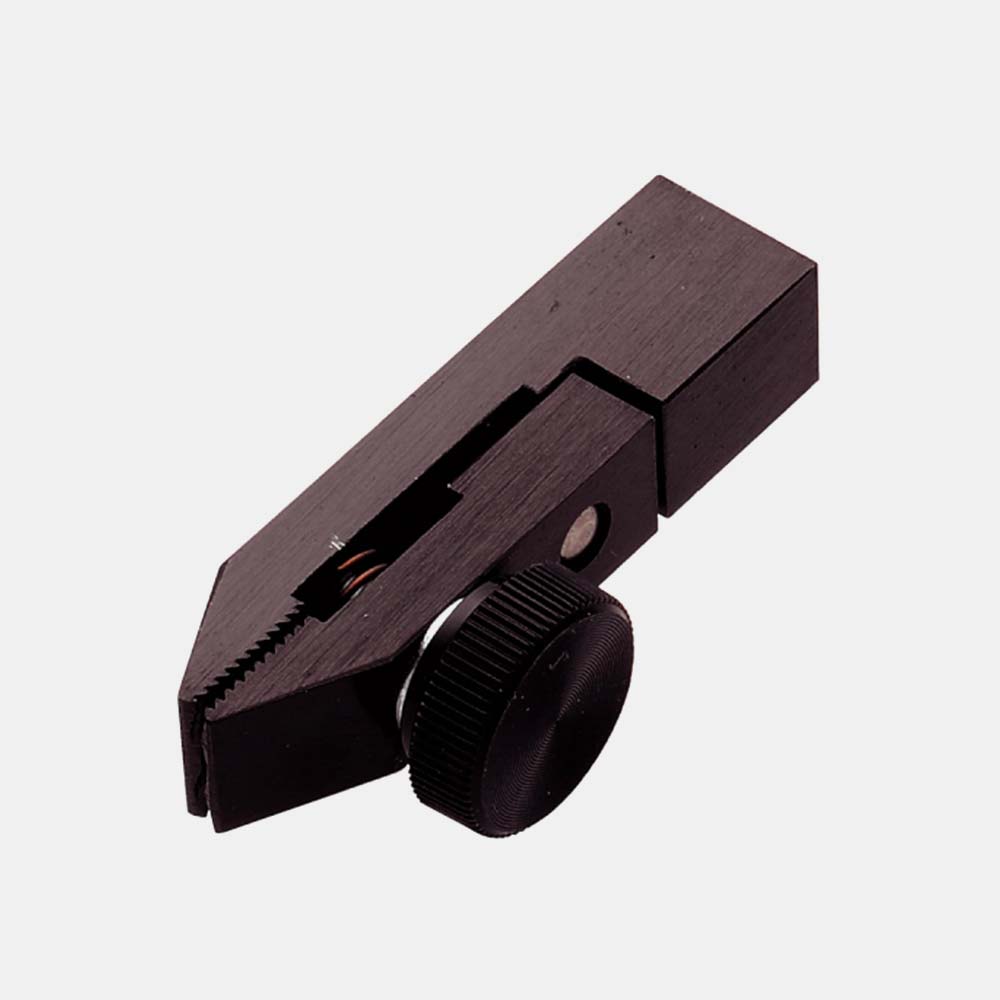

線材用夾具
▄ FP-50、FP-51
▄ 系線、纖維類的拉伸強度測試。
▄ 測試範圍 : 5 ~ 10 Kgf / 50 ~ 100 N / 11 ~ 22 lbf
尖端較薄,因此非常適合在狹小空間內進行測量,應用於微薄型材料如纖維及系線類的拉伸測試。
測試容量 : 5 ~ 10 Kgf / 50 ~ 100 N / 11 ~ 22 lbf

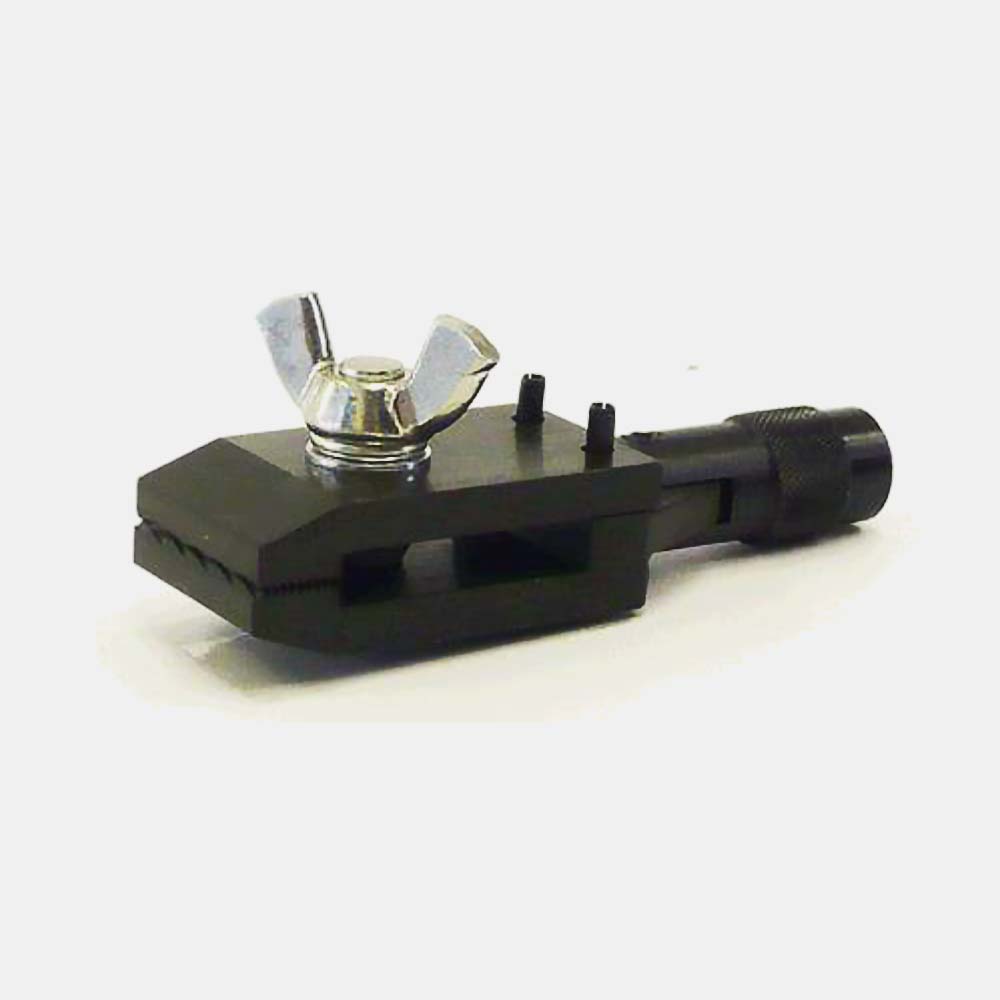

微小型部件用夾具
▄ SC-3、SC-8
▄ 用於小型和難以觸及的電子及機械部件的拉伸強度測試。
▄ 測試範圍 : 10 ~ 15 Kgf / 100 ~ 150 N / 22 ~ 33 lbf
用於測試小型和難以觸及的電子及機械部件,此型夾具廣泛地應用於微薄型材料如纖維及細線類的拉伸測試。
測試容量 : 10 ~ 15 Kgf / 100 ~ 150 N / 22 ~ 33 lbf
平面式夾具
▄ FC-20、FC-21、FC-40、FC-21U、FC-41U、FC-21UQ
▄ 膠帶、紙張和其他薄型材料的拉伸強度測試。
▄ 測試範圍 : 25 ~ 50 Kgf / 250 ~ 500 N / 56 ~ 112 lbf
▄ 測試規範 : JIS
此系列可以夾持膠帶、紙張和其他薄型材料,根據樣品,您可選擇夾頭的材料和夾緊方法進行拉力強度測試。
測試容量 : 25 ~ 50 Kgf / 250 ~ 500 N / 56 ~ 112 lbf

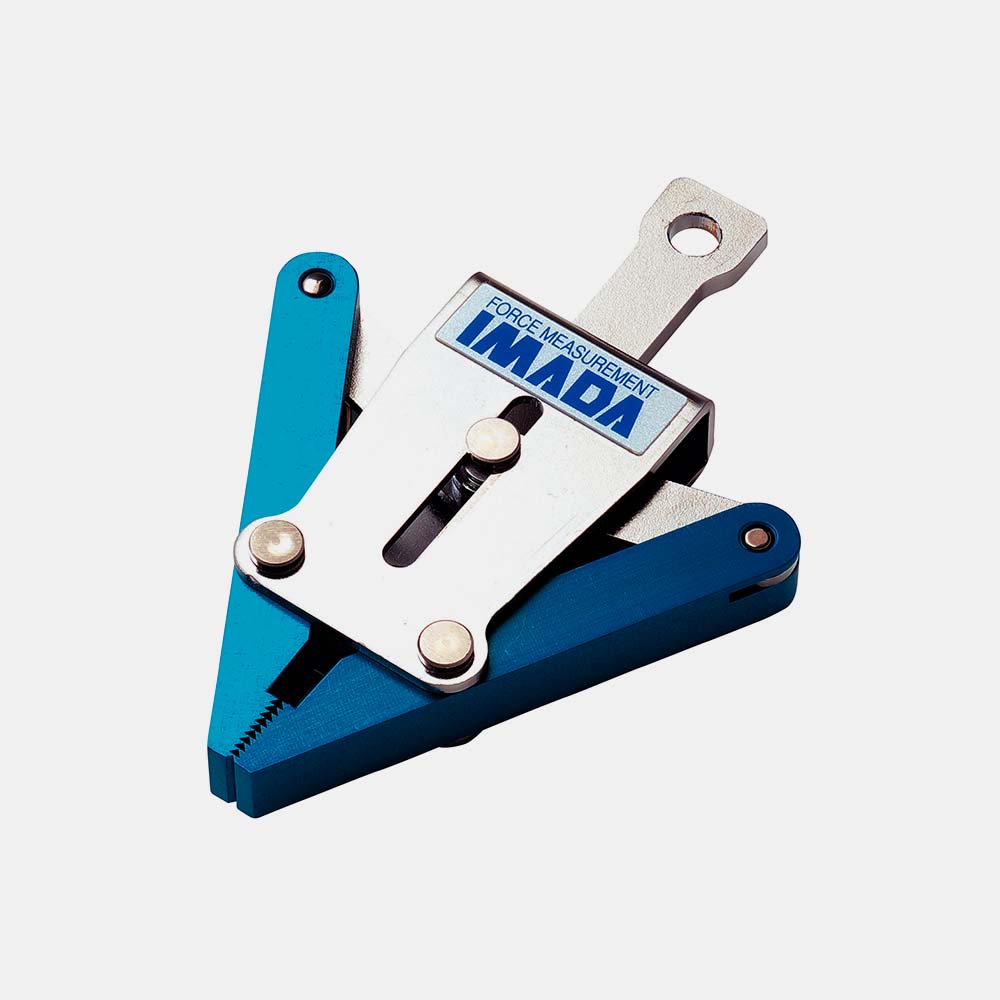

楔型夾具-小型
▄ PGC-0505、PGC-0510、PGC-2530
▄ 自緊式楔型機構設計,受外力而作動時會自動增加緊固力,適用於薄膜、橡膠、紙張及電子元件的引線等拉伸強度測試。
▄ 測試範圍 : 50 ~ 250 Kgf / 500 ~ 2,500 N / 112 ~ 560 lbf
自緊式楔型機構設計,受測樣品因外力而產生形變時會自動增加夾持力,適用薄膜、紙張、橡膠等薄型材料的拉伸強度測試。
掛勾式連接裝置可快速配置於測力計端,鋸齒狀夾顎及剪刀式操作機構亦可精準地夾持受測樣品進行測試。
測試容量 : 50 ~ 250 Kgf / 500 ~ 2,500 N / 112 ~ 560 lbf
