● 精度 : +/- 4% ( 額定容量的 20% 到 100% )。
● 符合 ASME B107.300-2010 及 ISO 6789 測試規範。
● 提供 ISO / IEC 17025 校準證書。
● 使用前需透過 扭力測試機 進行扭矩的設置 ( 公制 / 英制 / 國際單位制 )。
● 可重複性施加特定的扭矩，同時併除操作人員在工具上設置錯誤扭矩的可能性。
● 適用於固定扭矩的重複擰緊作業流程。
● 只需有限的旋轉量 ( 非棘輪機構）即能達到所需的扭矩。
● 輕量化及緩衝舒適的手柄，符合人體工學。
● 扁平式機體結構可降低施加扭矩或測試過程中的側向負載，確保可重複性和可靠性。
 |
1. LTCS 扭力扳手到達設定扭矩值時，提供聲響及觸覺提示。輕量化及緩衝舒適的手柄，符合人體工學。 |
 |

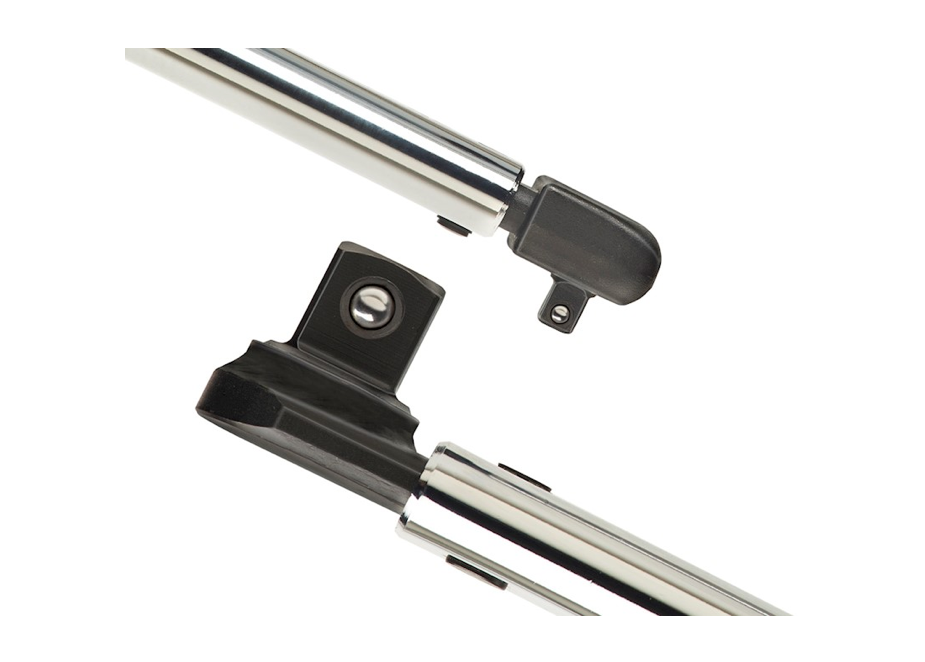

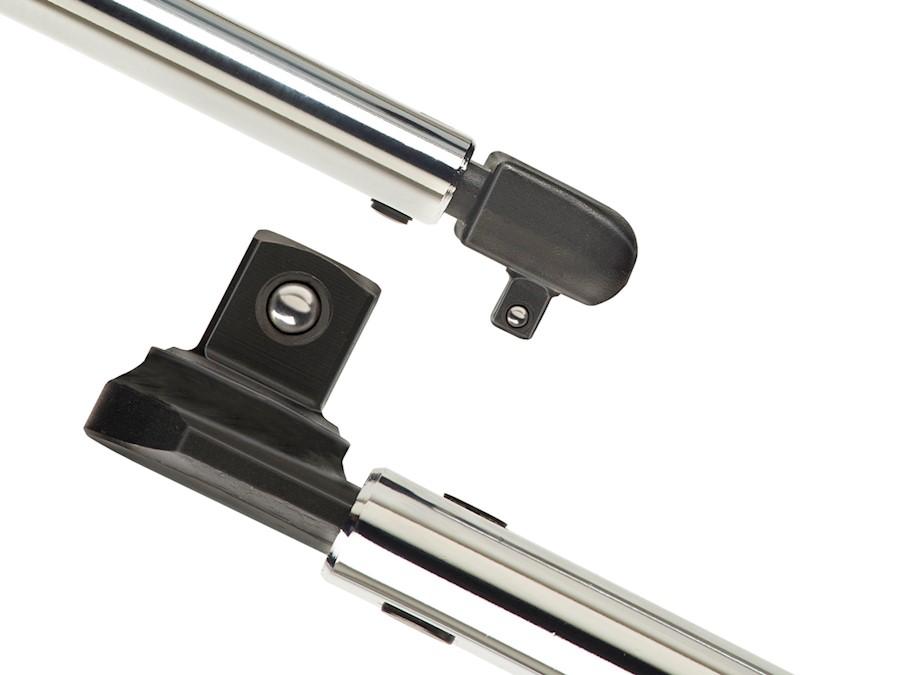

2. LTCS系列-預設式點擊型扭力扳手，只需有限的旋轉量 ( 非棘輪機構）即能達到所需的扭矩。 |
 |

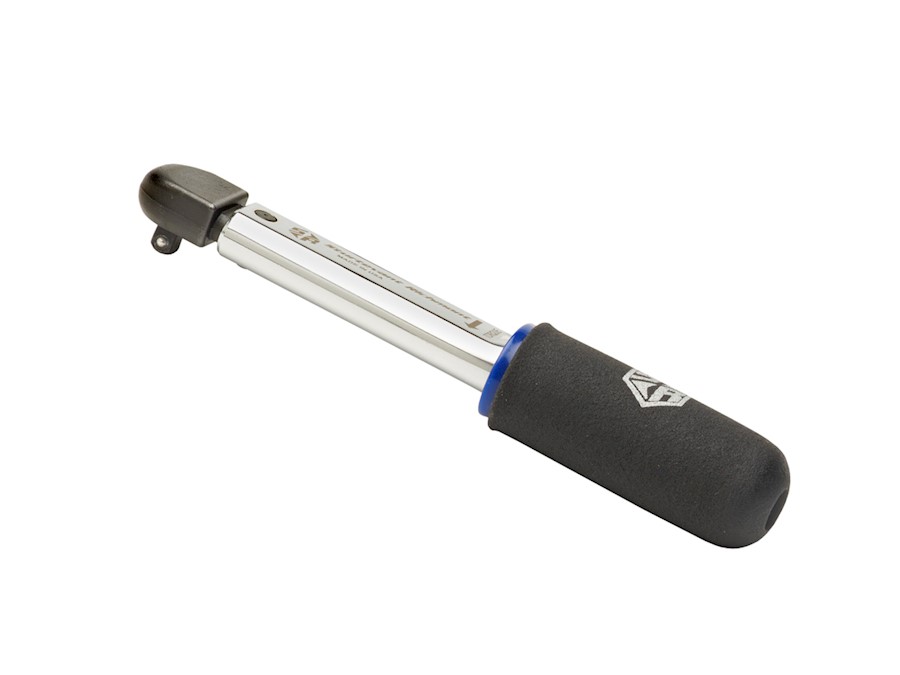

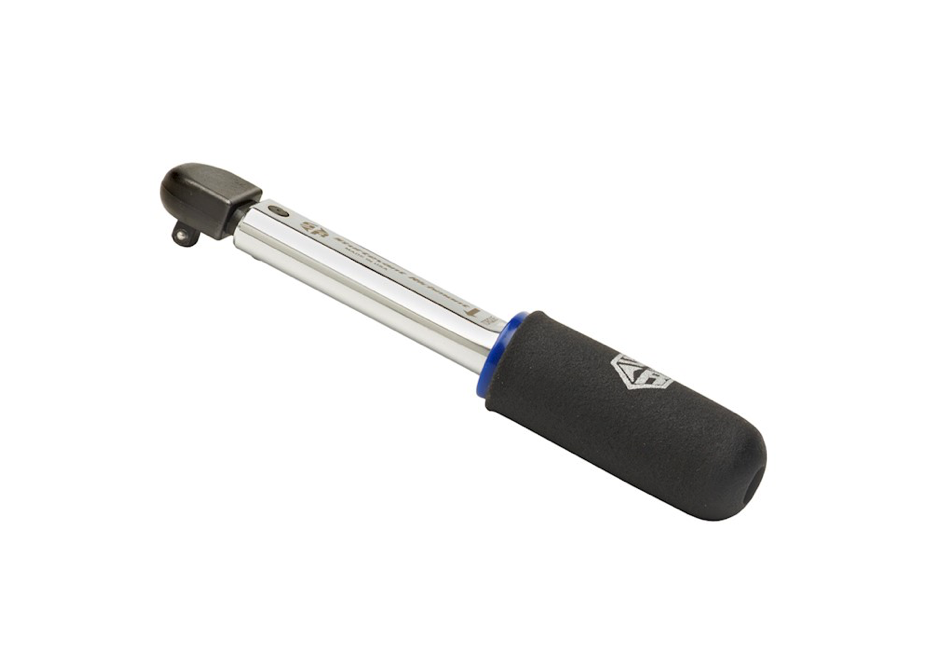

3. LTCS系列-預設式點擊型扭力扳手，內層握把由塑膠製成(藍色)，外覆熱塑性塑膠握把，雙層結構可提供絕佳的抓握控制，操作人員可舒適地操作此工具型扳手。 |

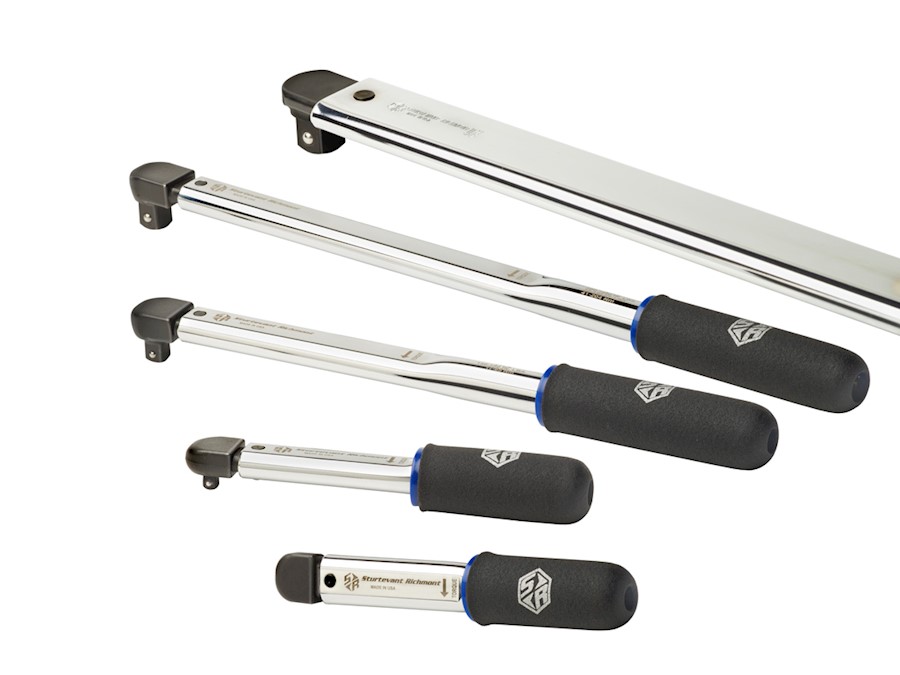

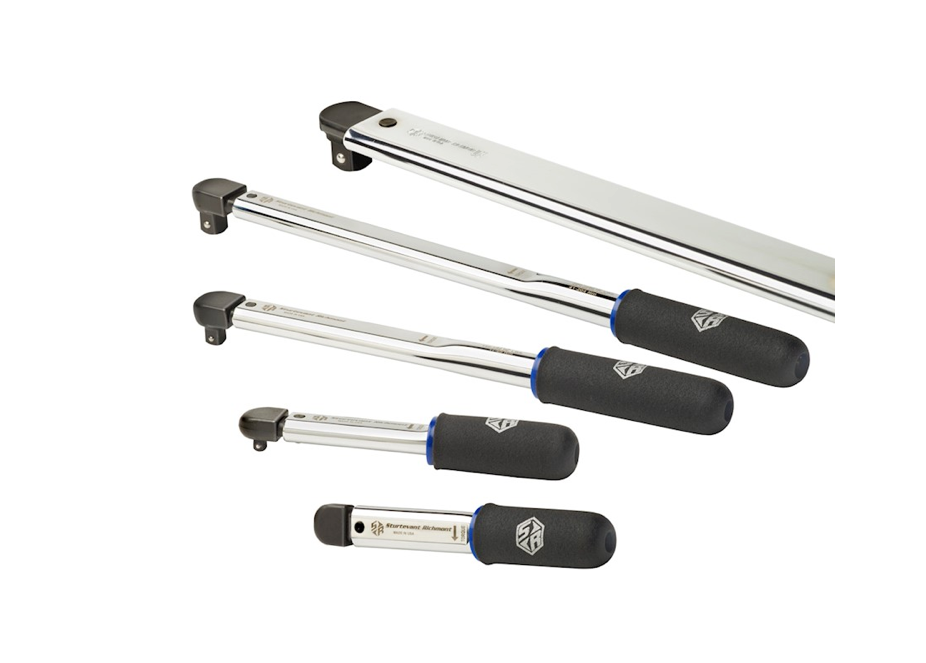

▄ 國際單位制
| 型號 | 扭力範圍 | 長度 | 重量 | 驅動軸 |
|---|---|---|---|---|
| 810168 | 1.2 ~ 6 N.m | 18.94 cm | 0.29 Kg | 方形、6.35 mm |
| 810170 | 3.4 ~ 17 N.m | 19.06 cm | 0.32 Kg | 方形、9.5 mm |
| 810171 | 6.8 ~ 34 N.m | 24 cm | 0.38 Kg | 方形、9.5 mm |
| 810172 |
17 ~ 85 N.m |
34 cm | 0.44 Kg |
方形、9.5 mm |
| 810174 |
40.8 ~ 204 N.m |
43.06 cm | 0.76 Kg |
方形、12.7 mm |
| 810485＊ |
80.14 ~ 407 N.m |
63.63 cm | 2.60 Kg |
方形、19.05 mm |
| 810153＊ |
162.6 ~ 813 N.m |
89.02 cm | 3.41 Kg |
方形、19.05 mm |
| 1. 測試容量 67.8 ~ 339 N.m 以下之型號可選配 853601 / 延伸式把手。 2. * 810485 及 * 810153 等型號可選配 853363 / 延伸式把手。 使用延伸式把手配件時需要重新校準扳手。( 建議與產品同時訂購 ) |
||||
| 提供 ISO / IEC17025 精度檢驗報告 | ||||
▄ 英制
| 型號 | 扭力範圍 | 長度 | 重量 | 驅動軸 |
|---|---|---|---|---|
| 810168 | 10 ~ 50 lbf.in | 18.94 cm | 0.29 Kg | 方形、1/4 " |
| 810170 | 30 ~ 150 lbf.in | 19.06 cm | 0.32 Kg | 方形、3/8 " |
| 810171 | 60 ~ 300 lbf.in | 24 cm | 0.38 Kg | 方形、3/8 " |
| 810172 |
150 ~ 750 lbf.in |
34 cm | 0.44 Kg |
方形、3/8 " |
| 810174 |
360 ~ 1,800 lbf.in |
43.06 cm | 0.76 Kg |
方形、1/2 " |
| 810485＊ |
720 ~ 3,600 lbf.in |
63.63 cm | 2.60 Kg |
方形、3/4 " |
| 810153＊ |
1,400 ~ 7,200 lbf.in |
89.02 cm | 3.41 Kg |
方形、3/4 " |
| 1. 測試容量 600 ~ 3,000 ibf.in 以下之型號可選配 853601 / 延伸式把手。 2. * 810485 及 * 810153 等型號可選配 853363 / 延伸式把手。 使用延伸式把手配件時需要重新校準扳手。( 建議與產品同時訂購 ) |
||||
| 提供 ISO / IEC17025 精度檢驗報告 | ||||
訂資訊
| 型號 | 描述 |
|---|---|
| 810168 | 預設式點擊型扭力板手 / 國際單位制 : 扭力範圍 1.2 ~ 6 N.m |
| 810170 | 預設式點擊型扭力板手 / 國際單位制 : 扭力範圍 3.4 ~ 17 N.m |
| 810171 | 預設式點擊型扭力板手 / 國際單位制 : 扭力範圍 6.8 ~ 34 N.m |
| 810172 | 預設式點擊型扭力板手 / 國際單位制 : 扭力範圍 17 ~ 85 N.m |
| 810174 | 預設式點擊型扭力板手 / 國際單位制 : 扭力範圍 40.8 ~ 204 N.m |
| 810485 | 預設式點擊型扭力板手 / 國際單位制 : 扭力範圍 80.14 ~ 407 N.m |
| 810153 | 預設式點擊型扭力板手 / 國際單位制 : 扭力範圍 162.6 ~ 813 N.m |
| 810168 | 預設式點擊型扭力板手 / 英制 : 扭力範圍 10 ~ 50 lbf.in |
| 810170 | 預設式點擊型扭力板手 / 英制 : 扭力範圍 30 ~ 150 lbf.in |
| 810171 | 預設式點擊型扭力板手 / 英制 : 扭力範圍 60 ~ 300 lbf.in |
| 810172 | 預設式點擊型扭力板手 / 英制 : 扭力範圍 150 ~ 750 lbf.in |
| 810174 | 預設式點擊型扭力板手 / 英制 : 扭力範圍 360 ~ 1,800 lbf.in |
| 810485 | 預設式點擊型扭力板手 / 英制 : 扭力範圍 720 ~ 3,600 lbf.in |
| 810153 | 預設式點擊型扭力板手 / 英制 : 扭力範圍 1,400 ~ 7,200 lbf.in |
