● 雙向精度 : +/- 3% ( 額定容量的 20% 到 100% )。
● 符合 ASME B107.300-2010 及 ISO 6789 測試規範。
● 提供 ISO / IEC 17025 精度檢驗報告。
● 轉動式錶盤可設定目標扭力值及峰值保留功能。
● 扭矩峰值的擷取功能可應用於破壞性測試。
● 適用於工件裝配過程中螺絲及螺栓擰緊扭矩值的確認。
● 測試容量 70 N.m / 50 lbf.ft 以上的機種具有黑色粉末塗層手柄，提供工業強度的表面處理工藝。
● 測試容量 230 ~ 340 N.m / 175 ~ 250 lbf.ft : 扳手隨附PVC材質的彈性握把，在使用期間提供舒適感及適當的握力。
● 測試容量 800 ~1350 N.m / 600 ~1,000 lbf.ft : 扳手另附經過特殊設計的加長鋁製手柄，便於握持。
左圖右文表格
 |

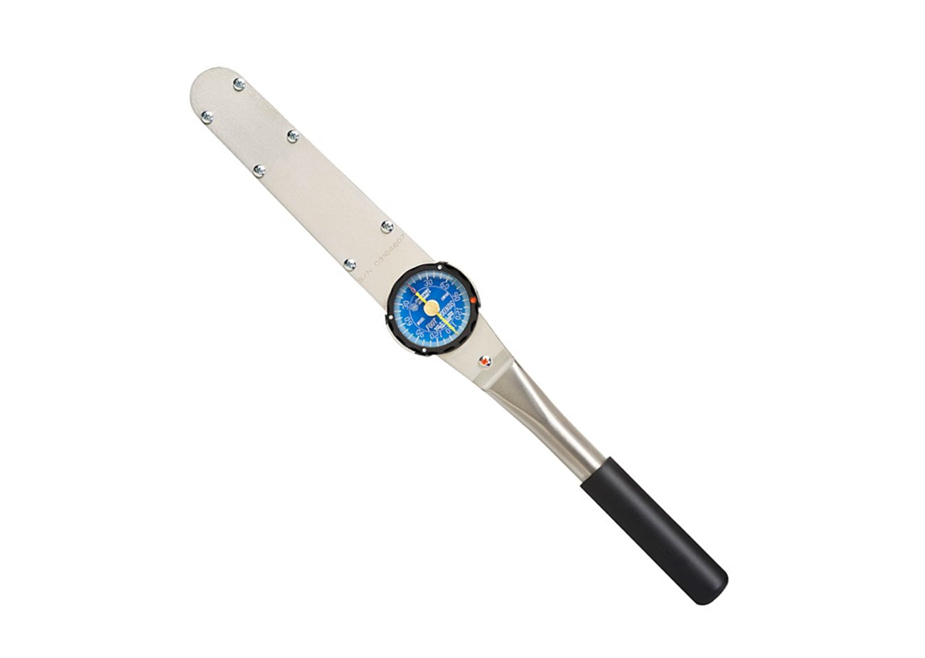

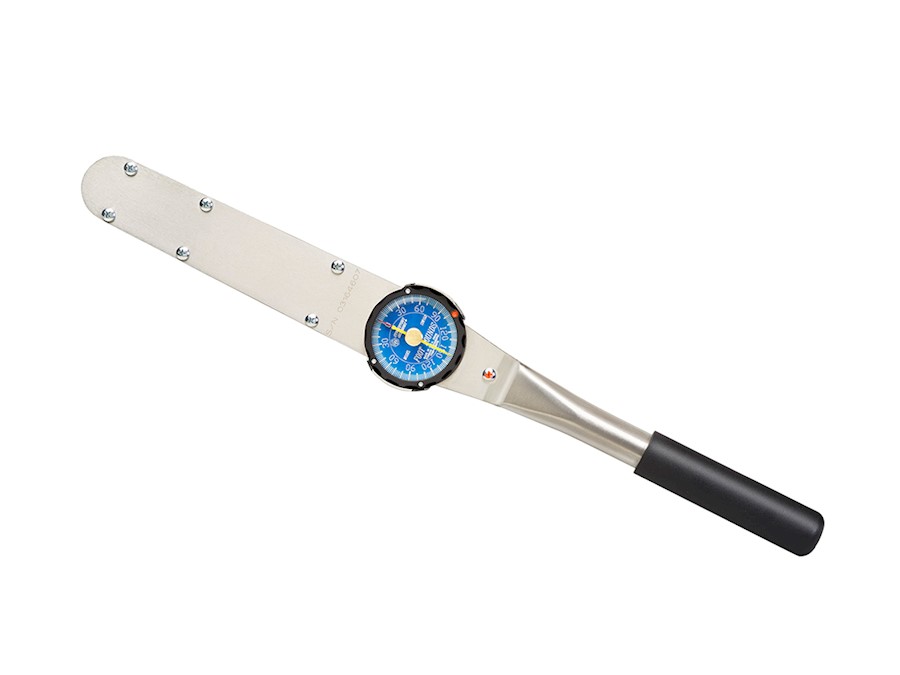

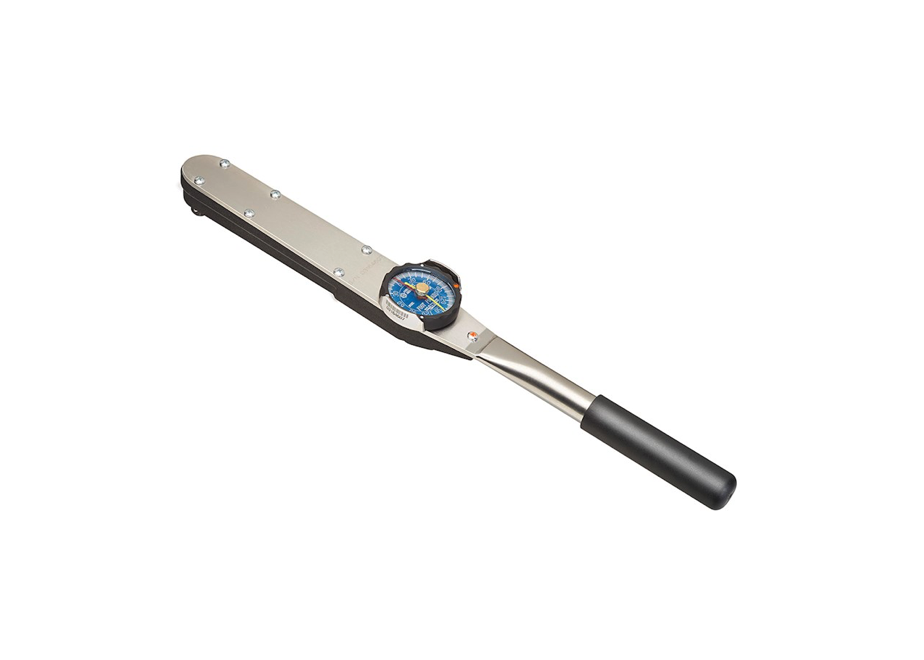

1. IDW系列針盤式扭力扳手的轉動式錶盤可設定目標扭力值及峰值保留功能。 |
 |

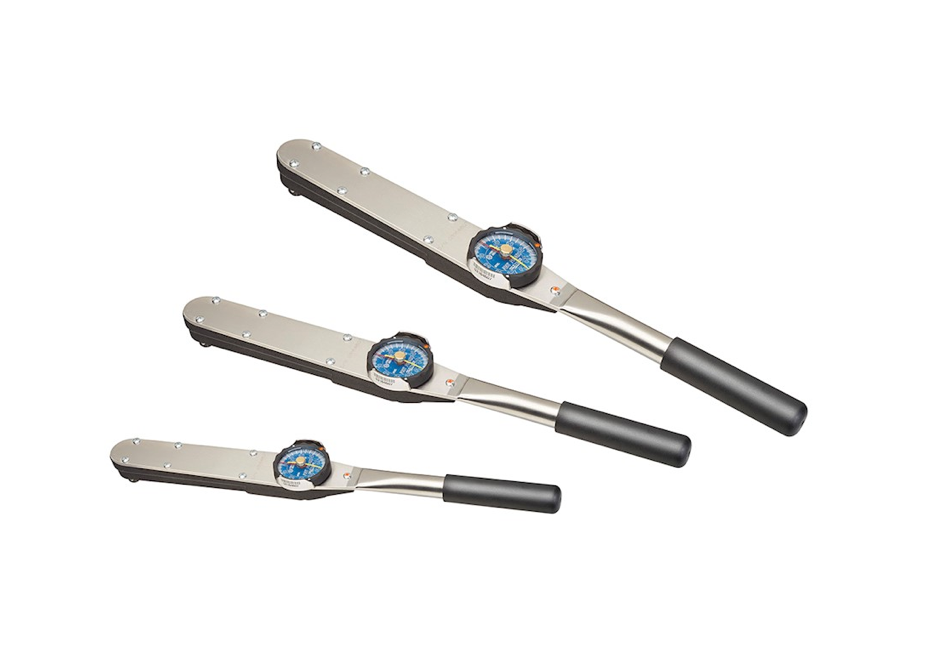

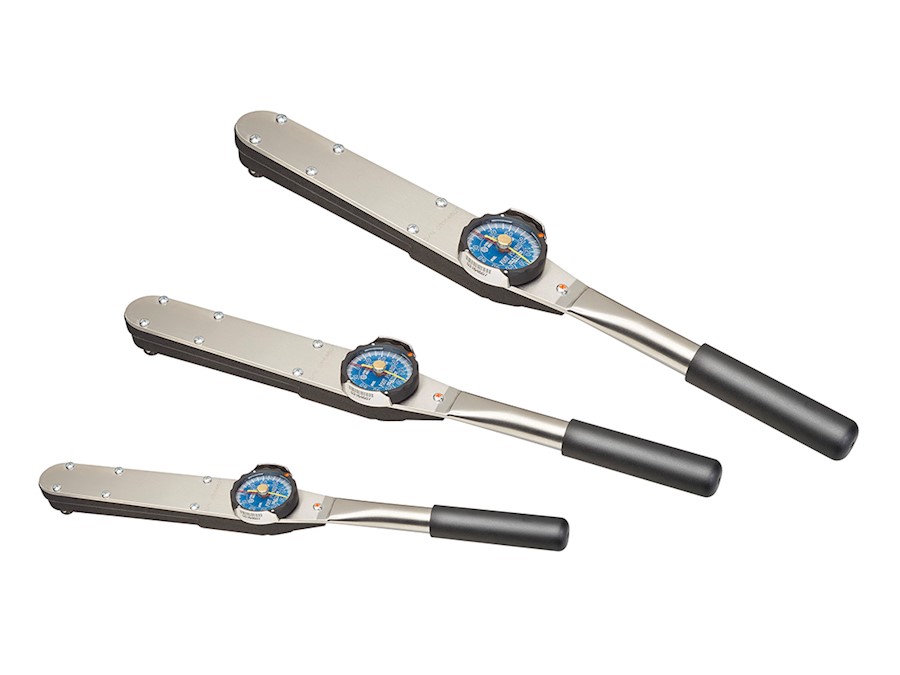

2. IDW系列錶頭式扭力扳手握把提供工業強度的表面處理工藝，於使用期間提供舒適感及適當的握力。 |
▄ 國際單位制
| 型號 | 扭力範圍 | 刻度讀值 | 長度 | 重量 | 驅動軸 |
|---|---|---|---|---|---|
| 815720 | 1.2 ~ 6 N.m | 0.25 N.m | 26.16 cm | 0.6 Kg | 方形、6.35 mm |
| 815707 | 3 ~ 15 N.m | 0.25 N.m | 26.16 cm | 0.6 Kg | 方形、9.5 mm |
| 815708 | 7 ~ 35 N.m | 0.5 N.m | 26.16 cm | 0.6 Kg | 方形、9.5 mm |
| 815709 | 14 ~ 70 N.m | 1 N.m | 31.24 cm | 0.7 Kg | 方形、9.5 mm |
| 815710 | 40 ~ 200 N.m | 2.5 N.m | 52.84 cm | 1.27 Kg | 方形、12.7 mm |
| 815711 | 70 ~ 350 N.m | 5 N.m | 52.84 cm | 1.27 Kg | 方形、12.7 mm |
| 815712 * | 160 ~ 800 N.m | 10 N.m | 118.12 cm | 3.4 Kg | 方形、19.05 mm |
| 815723 * | 260 ~ 1,300 N.m | 25 N.m | 118.61 cm | 7.71 Kg | 方形、25.4 mm |
| ＊附延伸式把手 提供 ISO / IEC 17025 精度檢驗報告 |
|||||
▄ 英制
| 型號 | 扭力範圍 | 刻度讀值 | 長度 | 重量 | 驅動軸 |
|---|---|---|---|---|---|
| 815700 | 6 ~ 30 lbf.in | 1 lbf.in | 26.16 cm | 0.6 Kg | 方形、6.35 mm |
| 815719 | 10 ~ 50 lbf.in | 2 lbf.in | 26.16 cm | 0.6 Kg | 方形、6.35 mm |
| 815701 | 30 ~ 150 lbf.in | 5 lbf.in | 26.16 cm | 0.6 Kg | 方形、9.5 mm |
| 815702 | 60 ~ 300 lbf.in | 5 lbf.in | 26.16 cm | 0.6 Kg | 方形、9.5 mm |
| 815703 | 120 ~ 600 lbf.in | 10 lbf.in | 31.00 cm | 0.65 Kg | 方形、9.5 mm |
| 815704 | 30 ~ 150 lbf.ft | 2 lbf.ft | 52..71 cm | 1.27 Kg | 方形、12.7 mm |
| 815705 | 50 ~ 250 lbf.ft | 5 lbf.ft | 52.71 cm | 1.27 Kg | 方形、12.7 mm |
| 815706 * | 120 ~ 600 lbf.ft | 10 lbf.ft | 118.12 cm | 3.4 Kg | 方形、19.05 mm |
| 815722 * | 200 ~ 1,000 lbf.ft | 10 lbf.ft | 118.12 cm | 3.4 Kg | 方形、25.4 mm |
| ＊附延伸式把手 提供 ISO / IEC 17025 精度檢驗報告 |
|||||
訂購資訊
| 型號 | 描述 |
|---|---|
| 815720 | 針盤式扭力扳手 / 國際單位制 : 扭力範圍 1.2 ~ 6 N.m |
| 815707 | 針盤式扭力扳手 / 國際單位制 : 扭力範圍 3 ~ 15 N.m |
| 815708 | 針盤式扭力扳手 / 國際單位制 : 扭力範圍 7 ~ 35 N.m |
| 815709 | 針盤式扭力扳手 / 國際單位制 : 扭力範圍 14 ~ 70 N.m |
| 815710 | 針盤式扭力扳手 / 國際單位制 : 扭力範圍 40 ~ 200 N.m |
| 815711 | 針盤式扭力扳手 / 國際單位制 : 扭力範圍 70 ~ 350 N.m |
| 815712 * | 針盤式扭力扳手 / 國際單位制 : 扭力範圍 160 ~ 800 N.m |
| 815723 * | 針盤式扭力扳手 / 國際單位制 : 扭力範圍 160 ~ 1,300 N.m |
| 815700 | 針盤式扭力扳手 / 英制 : 扭力範圍 6 ~ 30 lbf.in |
| 815719 | 針盤式扭力扳手 / 英制 : 扭力範圍 10 ~ 50 lbf.in |
| 815701 | 針盤式扭力扳手 / 英制 : 扭力範圍 30 ~ 150 lbf.in |
| 815702 | 針盤式扭力扳手 / 英制 : 扭力範圍 60 ~ 300 lbf.in |
| 815703 | 針盤式扭力扳手 / 英制 : 扭力範圍 120 ~ 600 lbf.in |
| 815704 | 針盤式扭力扳手 / 英制 : 扭力範圍 30 ~ 150 lbf.ft |
| 815705 | 針盤式扭力扳手 / 英制 : 扭力範圍 50 ~ 250 lbf.ft |
| 815706 * | 針盤式扭力扳手 / 英制 : 扭力範圍 120 ~ 600 lbf.ft |
| 815722 * | 針盤式扭力扳手 / 英制 : 扭力範圍 200 ~ 1,000 lbf.ft |
| ＊附延伸式把手 | |
