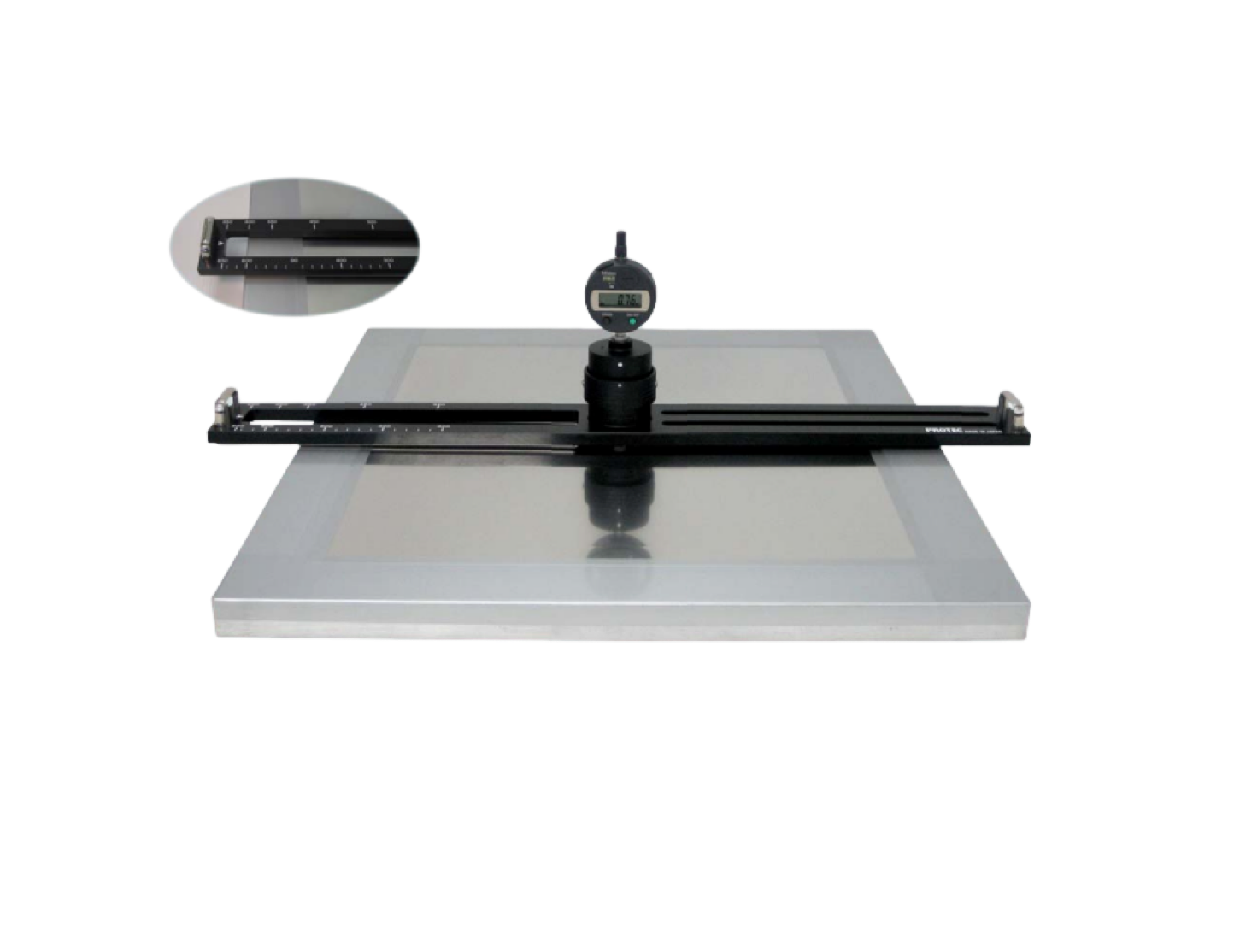

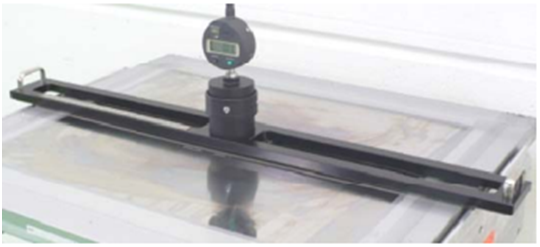

1. MTG-08A系列鋼版張力計與傳統網版張力計最大差異：支撐位置在鋼板的兩側 ( 網框 )，可排除因本身機構的重量及鋼版硬度的影響，而得到正確的測量張力值。 |
 |

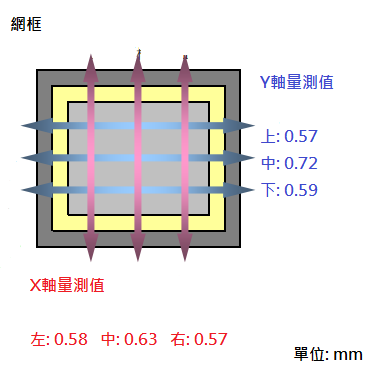

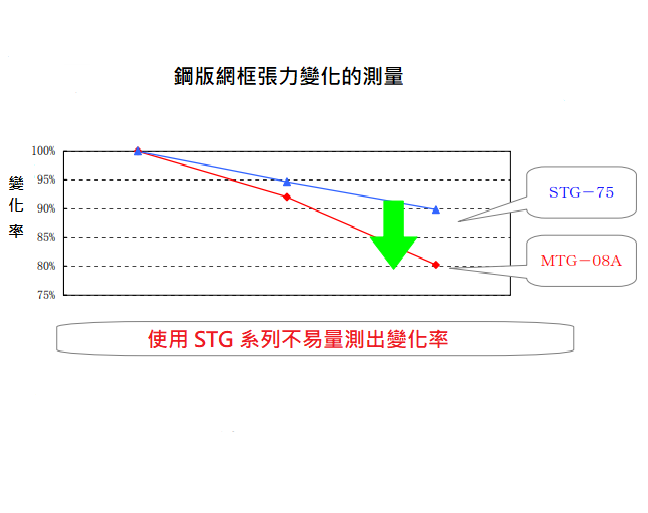

2. 使用 MTG-08A系列鋼版張力計評估張力值，測量變化量為 0.15 mm，測量值在中心和外圍之間呈現顯著變化。 |
 |

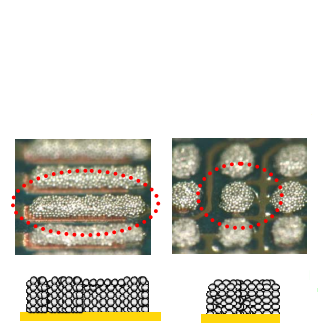

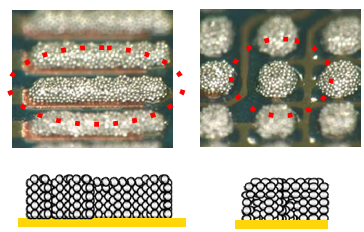

3. MTG-08A系列鋼版張力計 0.85 mm 的張力撓度 : 透過顯微鏡進行檢測，觀察到錫球樣態與鋼版開口的形狀近似，印刷品質良好。 |
 |

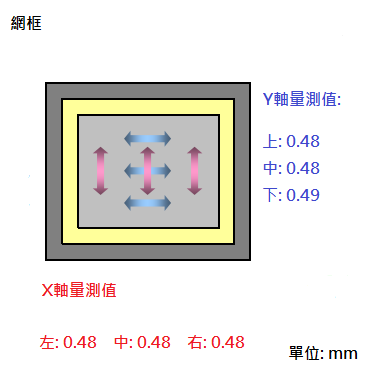

4. 使用 STG-75 / 絲網版張力計評估張力值，測量值變化為 0.01 mm，多點量測都不會出現任何變化。 |
 |

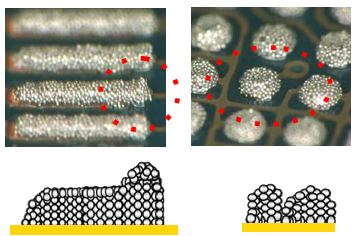

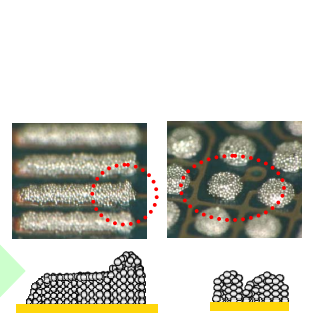

5. STG-75 / 絲網版張力計 1.15 mm 的張力撓度 : 透過顯微鏡進行檢測，觀察到錫球尖銳的邊緣和凹陷，並且印刷適應性明顯惡化。 |
 |
6. 使用 MTG-08A系列鋼版張力計，可以精確地測量整個開孔鋼板的張力，執行 PCB 及 FPC 等電路板印刷品質的管理。 |
| 型號 | MTG-08A-500 | MTG-08A-700 | MTG-08A-1000 | |
|---|---|---|---|---|
| 測試範圍 | 0.00 ~ 2.50 mm | |||
| 測試方向性 | X軸 及 Y軸方向 | |||
| 適用網框規格 | 320 ~ 480 mm | 320 ~ 680 mm | 320 ~ 980 mm | |
| 測定力 | 500 gf | |||
※ 鋼版張力計 MTG-08A 系列與絲網版專用張力計 STG 系列沒有互換性，也不能換算成 N/cm 的單位。
因為鋼版專用張力計 MTG-08A 系列與絲網版專用張力計 STG 系列 (包括牛頓張力計) 的測定原理大不相同。
左圖右文表格
 |

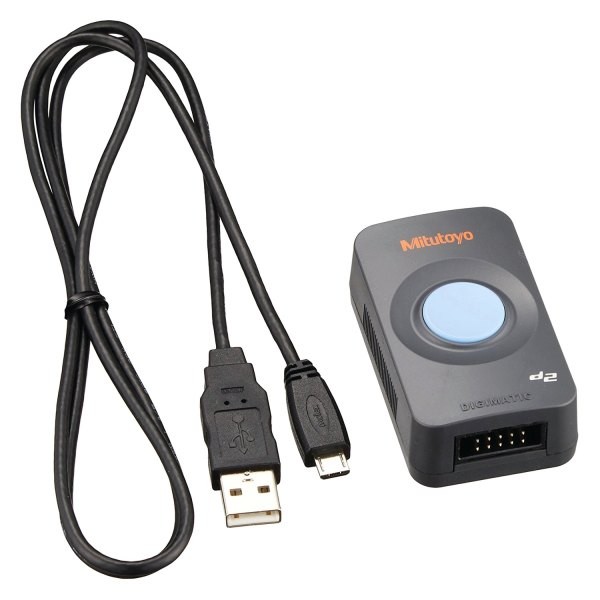

資料輸入器 : 經此輸入器將所量測的數據鍵入 word 或 excel 表單內。 |
