PROTEC 🇯🇵

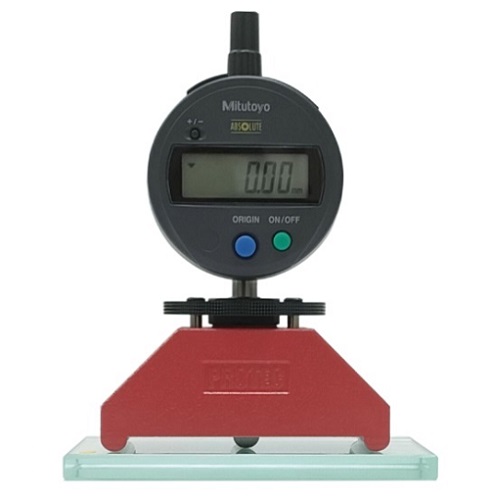

PROTEC STG-80D 數位式網版張力計

測試範圍 : 0 ~ 3 mm
測定力 : 240 gf
解析度 : 0.01 mm
適用業別 : HIC ( 混合式積體電路 )行業及 SMT 製程

加入詢問車

特色

規格

選購配備

特色

在網版上施予ㄧ定的重量/下壓力，所產生的微小位移量/刻度值，透過數位式儀器將位移量進行精密檢測，讀取網版張力測定值。

此系列產品針對網版張力的強弱或不均等物理現象，研發出 mm 及 N/cm 兩種量測模式服務3C產品製造業，提升 PCB 及 FPC 印刷電路板的製作品質。

左圖右文表

	1. STG-80D 網版張力計 : 透過數位式儀器將位移量進行精密檢測，讀取網版張力測定值。

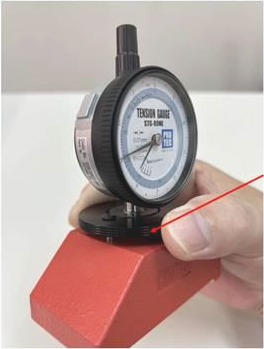

	2. STG-80D 網版張力計 : 機身結構採圓盤式握持法，置放時可提供適當的下壓力，在不傷及網板材質結構的同時獲得穩定精確的張力值。
	3. STG-80D 網版張力計 : 圓錐式昇降測頭可穩定網板的量測區域，有效排除網框經緯線編製時的強弱或不均等物理現象。

規格

STG-80D 網版張力計為求取更高精度的數值，另隨機附「張力值對照表」。

選購配備

左圖右文表格

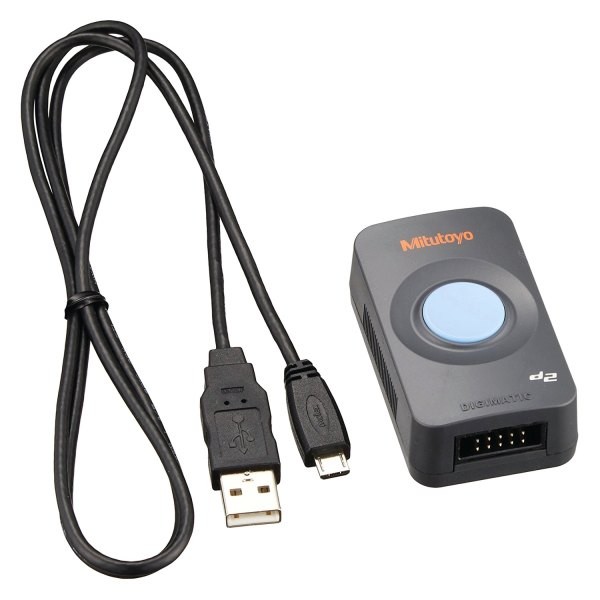

資料輸入器 :
STG-80D 數位式網版張力計 : 可經此輸入器將所量測的數據鍵入 word 或 excel 表單內，精簡操作人員的作業流程並提升精準化。
