在網版上施予ㄧ定的重量/下壓力，所產生的微小位移量/刻度值，透過類比式儀器將位移量進行精密檢測，讀取網版張力測定值。
此系列產品針對網版張力的強弱或不均等物理現象，研發出 mm 及 N/cm 兩種量測模式服務3C產品製造業，提升 PCB 及 FPC 印刷電路板的製作品質。
左圖右文表格
 |

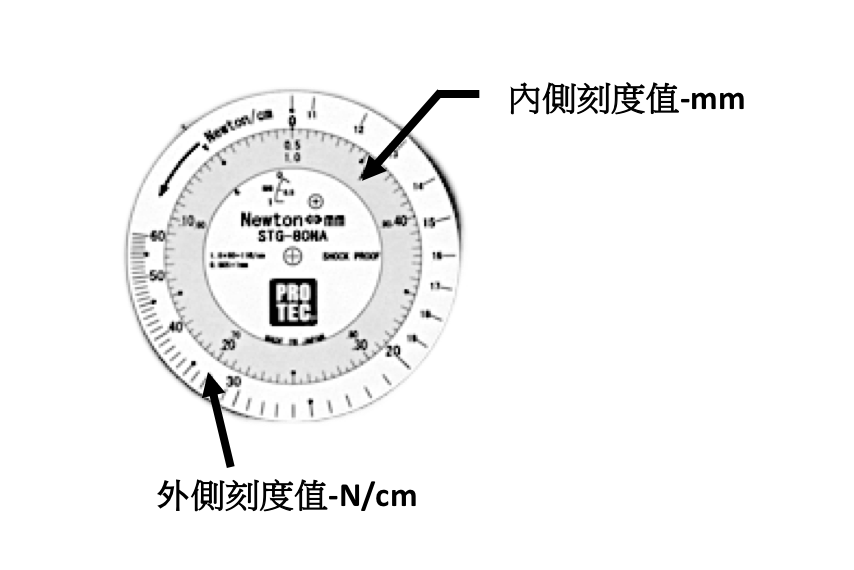

1. STG-80NE網版張力計的刻度內容 : 內側刻度讀值 : mm 刻度。 外側刻度讀值 : N/cm 刻度。 在維持 " mm " 高精度計測的同時，亦可掌控管理上所必須的 " N/cm " 單位讀值。 |
 |

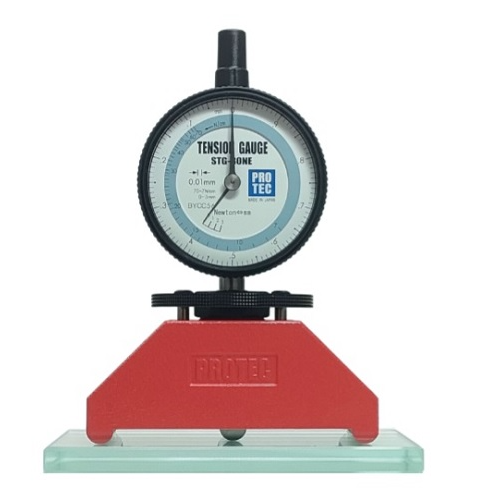

2. STG-80NE 網版張力計 : 透過類比式儀器將位移量進行精密檢測，讀取網版張力測定值。 |
 |

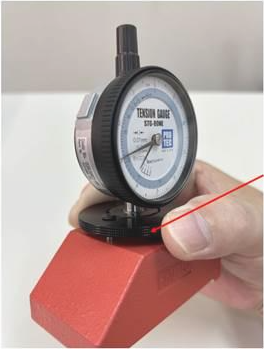

3. STG-80NE 網版張力計 : 機身結構採圓盤式握持法，置放時可提供適當的下壓力，在不傷及網板材質結構的同時獲得穩定精確的張力值。 |
 |
4. STG-80NE 網版張力計 : 圓錐式昇降測頭可穩定網板的量測區域，有效排除網框經緯線編製時的強弱或不均等物理現象。 |
C式表格
| 型號 | STG-80NE |
|---|---|
| 適用對象 | HIC ( 混合式積體電路 )行業 及 SMT 製程 |
| 測試值 | 刻度式 |
| 測試範圍 | 0 ~ 3 mm ( 7 ~ 70 N/cm ) |
| 解析度 | 0.01 mm |
| 測定力 | 240 gf |
STG-80NE網版張力計為求取更高精度的數值，另隨機附「張力值對照表」。
