EISEN 🇯🇵

EISEN ES-0A ES-0B ES-1A ES-1B ES-2A ES-2B ES-3A ES-3B ES-4A ES-4B..附握柄公制塞規/針規組

ES 系列公制塞規/針規組/pin規/插銷規/圓棒/圓孔塞規組/Pin Gauge---亦供應銷售單支塞規
間距 : 0.01 mm
尺寸規格 : 0.20 ~ 20.00 mm
握柄型

加入詢問車

型號

精度規格

握柄型式

型號

型號	間距 : mm	組合內容	支/組
ES-0A	0.01	0.20、0.21 ‧‧‧‧‧ 0.49、0.50	31
ES-0B	0.01	0.50、0.51 ‧‧‧‧‧ 0.99、1.00	51
ES-1A	0.01	1.00、1.01 ‧‧‧‧‧ 1.49、1.50	51
ES-1B	0.01	1.50、1.51 ‧‧‧‧‧ 1.99、2.00	51
ES-2A	0.01	2.00、2.01 ‧‧‧‧‧ 2.49、2.50	51
ES-2B	0.01	2.50、2.51 ‧‧‧‧‧ 2.99、3.00	51
ES-3A	0.01	3.00、3.01 ‧‧‧‧‧ 3.49、3.50	51
ES-3B	0.01	3.50、3.51 ‧‧‧‧‧ 3.99、4.00	51
ES-4A	0.01	4.00、4.01 ‧‧‧‧‧ 4.49、4.50	51
ES-4B	0.01	4.50、4.51 ‧‧‧‧‧ 4.99、5.00	51
ES-5A	0.01	5.00、5.01 ‧‧‧‧‧ 5.49、5.50	51
ES-5B	0.01	5.50、5.51 ‧‧‧‧‧ 5.99、6.00	51
ES-6A	0.01	6.00、6.01 ‧‧‧‧‧ 6.49、6.50	51
ES-6B	0.01	6.50、6.51 ‧‧‧‧‧ 6.99、7.00	51
ES-7A	0.01	7.00、7.01 ‧‧‧‧‧ 7.49、7.50	51
ES-7B	0.01	7.50、7.51 ‧‧‧‧‧ 7.99、8.00	51
ES-8A	0.01	8.00、8.01 ‧‧‧‧‧ 8.49、8.50	51
ES-8B	0.01	8.50、8.51 ‧‧‧‧‧ 8.99、9.00	51
ES-9A	0.01	9.00、9.01 ‧‧‧‧‧ 9.49、9.50	51
ES-9B	0.01	9.50、9.51 ‧‧‧‧‧ 9.99、10.00	51
ES-10A	0.01	10.00、10.01 ‧‧‧‧‧ 10.49、10.50	51
ES-10B	0.01	10.50、10.51 ‧‧‧‧‧ 10.99、11.00	51
ES-11A	0.01	11.00、11.01 ‧‧‧‧‧ 11.49、11.50	51
ES-11B	0.01	11.50、11.51 ‧‧‧‧‧ 11.99、12.00	51
ES-12A	0.01	12.00、12.01 ‧‧‧‧‧ 12.49、12.50	51
ES-12B	0.01	12.50、12.51 ‧‧‧‧‧ 12.99、13.00	51
ES-13A	0.01	13.00、13.01 ‧‧‧‧‧ 13.49、13.50	51
ES-13B	0.01	13.50、13.51 ‧‧‧‧‧ 13.99、14.00	51
ES-14A	0.01	14.00、14.01 ‧‧‧‧‧ 14.49、14.50	51
ES-14B	0.01	14.50、14.51 ‧‧‧‧‧ 14.99、15.00	51
ES-15A	0.01	15.00、15.01 ‧‧‧‧‧ 15.49、15.50	51
ES-15B	0.01	15.50、15.51 ‧‧‧‧‧ 15.99、16.00	51
ES-16A	0.01	16.00、16.01 ‧‧‧‧‧ 16.49、16.50	51
ES-16B	0.01	16.50、16.51 ‧‧‧‧‧ 16.99、17.00	51
ES-17A	0.01	17.00、17.01 ‧‧‧‧‧ 17.49、17.50	51
ES-17B	0.01	17.50、17.51 ‧‧‧‧‧ 17.99、18.00	51
ES-18A	0.01	18.00、18.01 ‧‧‧‧‧ 18.49、18.50	51
ES-18B	0.01	18.50、18.51 ‧‧‧‧‧ 18.99、19.00	51
ES-19A	0.01	19.00、19.01 ‧‧‧‧‧ 19.49、19.50	51
ES-19B	0.01	19.50、19.51 ‧‧‧‧‧ 19.99、20.00	51

精度規格

▄ 高精度 / 0級規格

標稱尺寸Ø D : mm	長度L：mm	公差	真圓度	硬度：HRC
0.20 ~ 0.99	40	±0.5 um	0.3 um	58以上
1.00 ~ 10.00	50	±0.5 um	0.3 um	58以上

▄ 通用精度 / 1級規格

標稱尺寸Ø D : mm	長度L：mm	公差	真圓度	硬度：HRC
0.05 ~ 0.99	40	±1 um	0.8 um	58以上
1.00 ~ 10.00	50	±1 um	0.8 um	58以上
10.01 ~ 20.00	50	±1.5 um	1.3 um	58以上

塑料外殼上的標稱尺寸最大為 0.99 mm。
對於 1.00 mm 以上或更大之規格，針規表面經過雷射雕刻，俱有標稱之尺寸數值。
0級為實際量測數據。

握柄型式

小圖數值

標稱尺寸Ø D : mm	塞規長度 L : mm	握柄長度 L : mm	握柄型式
0.05 ~ 0.19	5	25	Ⅰ
0.20 ~ 0.49	10	25	Ⅰ
0.50 ~ 0.99	20	25	Ⅰ
1.00 ~ 10.00	30	26	Ⅱ
10.01 ~ 13.00	30	28	Ⅲ
13.01 ~ 18.00	30	28	Ⅲ
18.01 ~ 20.00	30	28	Ⅲ

左圖右文表格

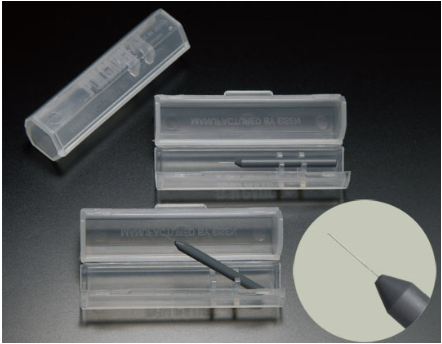

	1. Ⅰ型系列的外盒為六角形透明塑膠盒。

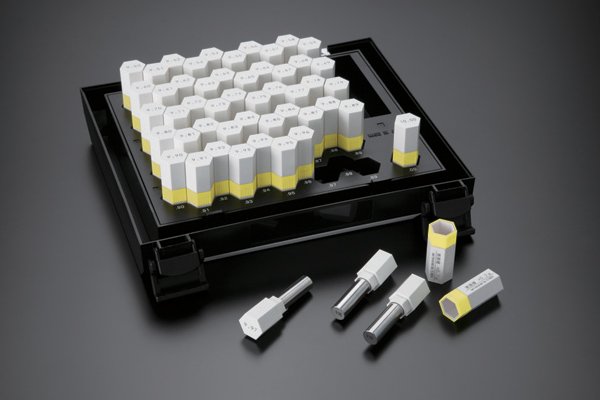

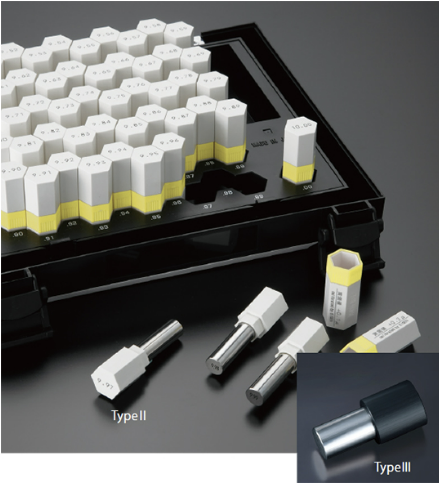

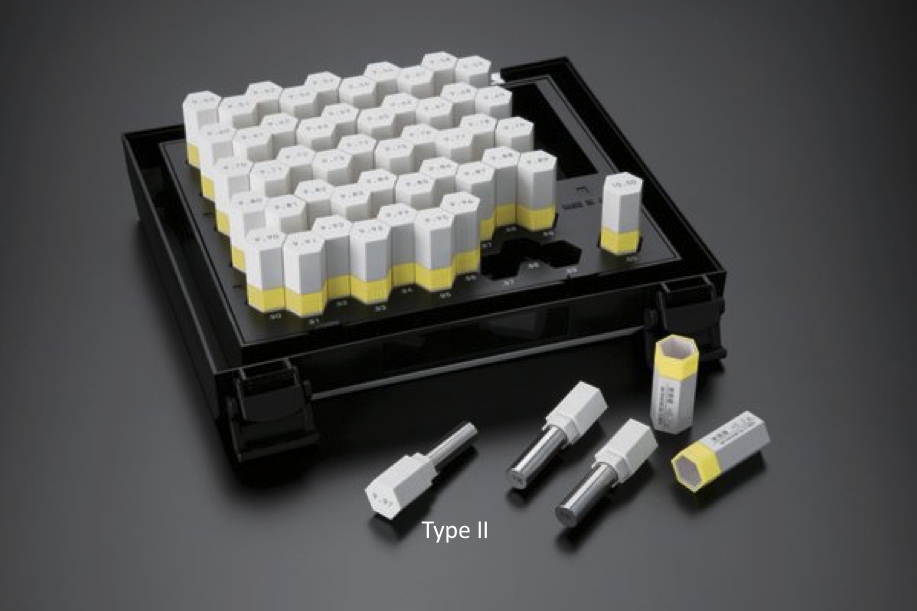

	2. Ⅱ型系列 : 六角形白色握柄。
	3. Ⅲ型系列 : 圓形黑色握柄

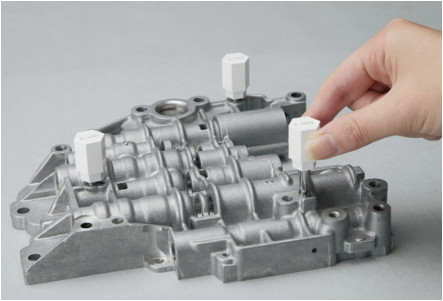

	4. 握柄除了可隔熱避免產生尺寸值誤差外，在高頻率的使用情況下可進行快速的量測。
