產品索引

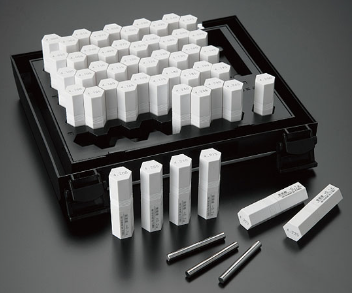

| 型號 | 間距 : mm | 組合內容 | 支/組 |
|---|---|---|---|
| ER-1 | 0.1 | 0.20、0.30 ‧‧‧‧‧ 4.90、5.00 | 49 |
| ER-2 | 0.1 | 5.00、5.10 ‧‧‧‧‧ 9.90、10.00 | 51 |
| ER-3 | 0.1 | 10.00、10.10 ‧‧‧‧‧ 14.90、15.00 | 51 |
| ER-4 | 0.1 | 15.00、15.10 ‧‧‧‧‧ 19.90、20.00 | 51 |
※ Ø 0.20 ~ Ø 10.00 mm 的規格為高精度（0級）。
※ Ø 10.01 mm 以上為通用精度（1級）。
※ 原廠亦接受特殊規格的客製化訂單。
▄ 高精度 / 0級規格
| 標稱尺寸Ø D : mm | 長度L：mm | 公差 | 真圓度 | 硬度：HRC |
|---|---|---|---|---|
| 0.20 ~ 0.99 | 40 | ±0.5 um | 0.3 um | 58以上 |
| 1.00 ~ 10.00 | 50 | ±0.5 um | 0.3 um | 58以上 |
▄ 通用精度 / 1級規格
| 標稱尺寸Ø D : mm | 長度L：mm | 公差 | 真圓度 | 硬度：HRC |
|---|---|---|---|---|
| 0.05 ~ 0.99 | 40 | ±1 um | 0.8 um | 58以上 |
| 1.00 ~ 10.00 | 50 | ±1 um | 0.8 um | 58以上 |
| 10.01 ~ 20.00 | 50 | ±1.5 um | 1.3 um | 58以上 |
