EISEN EM(-)負公差系列EM-00 EM-0 EM-1 EM-2A EM-2B EM-2C EM-3公制塞規/針規組

Name: EISEN EM(-)負公差系列EM-00 EM-0 EM-1 EM-2A EM-2B EM-2C EM-3公制塞規/針規組
Brand: EISEN 🇯🇵

EM(-)系列公制塞規/針規/pin規/插銷規/圓棒/圓孔塞規組Pin Guage---亦供應銷售單支塞規
間距 : 0.01 mm / 0.025 mm ( 主要 ) / 0.1 mm
尺寸範圍 : 0.100 ~ 19.000 mm
小數點後三位數 ( 第三位數值 : 0或5 )
負公差精度

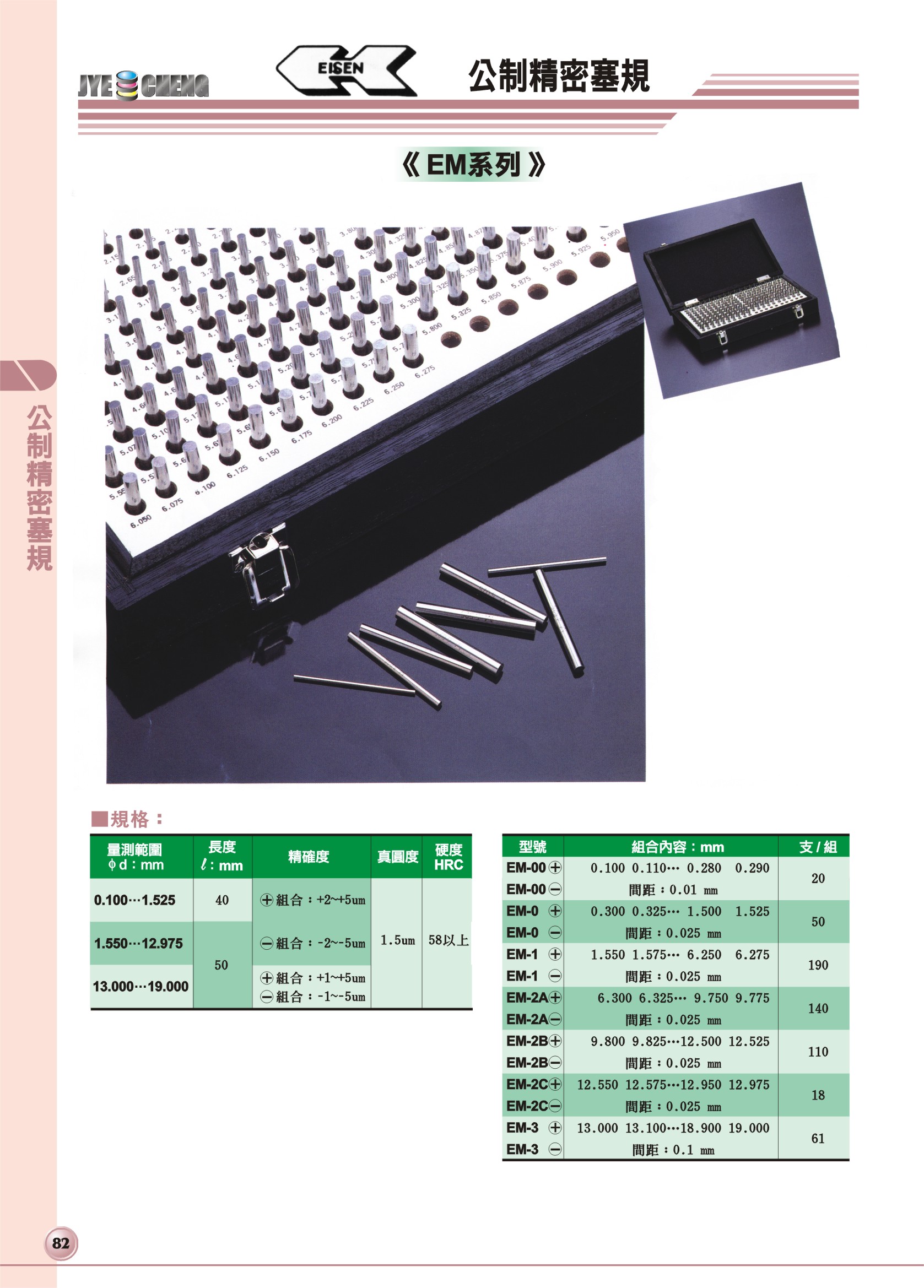

型錄下載

加入詢問車

型號

精度規格

各型號包裝內容

型號

型號	間距 : mm	組合內容	支/組
EM-00 (-)	0.01	0.100、0.110 ‧‧‧‧‧ 0.280、0.290	20
EM-0 (-)	0.025	0.300、0.325 ‧‧‧‧‧ 1.500、1.525	50
EM-1 (-)	0.025	1.550、1.575 ‧‧‧‧‧ 6.250、6.275	190
EM-2A (-)	0.025	6.300、6.325 ‧‧‧‧‧ 9.750、9.775	140
EM-2B (-)	0.025	9.800、9.825 ‧‧‧‧‧ 12.500、12.525	110
EM-2C (-)	0.025	12.550、12.575 ‧‧‧‧‧ 12.950、12.975	18
EM-3 (-)	0.1	13.000、13.100 ‧‧‧‧‧ 18.900、19.000	61

※ 塞規/針規可單獨銷售，原廠亦接受特殊規格的客製化訂單。
※ ( + ) : 正公差、( - ) : 負公差 ; 兩種型號的配置內容相同。
※ 訂單請註明正公差或負公差。

精度規格

▄ 精度及規格

標稱尺寸Ø D : mm	長度L：mm	公差	真圓度	硬度：HRC
0.100 ~ 0.975	40	-( 2 ~ 5 ) um	1.3 um	58以上
1.000 ~ 12.975	50	-( 2 ~ 5 ) um	1.3 um	58以上
13.000 ~ 19.000	50	-( 1 ~ 5 ) um	1.6 um	58以上

塑料外殼上的標稱尺寸最大為 1.525 mm。
對於 1.550 mm 以上或更大之規格，針規表面經過雷射雕刻，俱有標稱之尺寸數值。
( + )：正公差，( - )：負公差。

各型號包裝內容

左圖右文表格

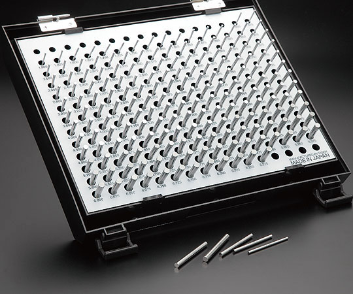

	1. EM-00 : 公制塞規/針規組的各單支產品以六角型置物盒運送。
	2. EM-0 : 公制塞規/針規組的各單支產品以六角型置物盒運送。
	3. EM-2A : 公制塞規/針規組的各單支產品以外覆塑膠膜運送。
	4. EM-2B : 公制塞規/針規組的各單支產品以外覆塑膠膜運送。
	5. EM-2C : 公制塞規/針規組的各單支產品以外覆塑膠膜運送。

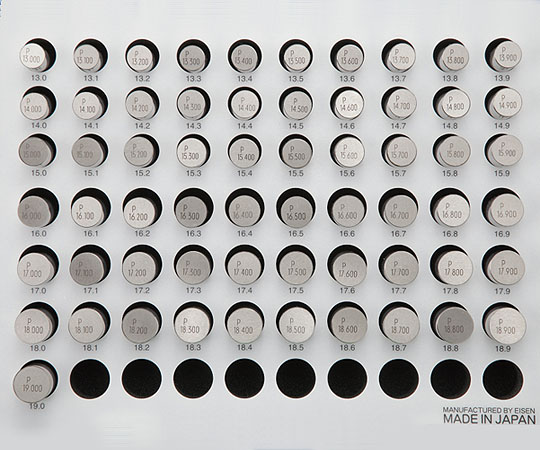

	6. EM-3 : 公制塞規/針規組的各單支產品以外覆塑膠膜運送。
