公制塞規/針規 (盒裝組/單支)

回上一頁

查看全部

EISEN 🇯🇵

EISEN EM(+)正公差系列EM-00 EM-0 EM-1 EM-2A EM-2B EM-2C EM-3公制塞規/針規組

EM(+)系列公制塞規/針規/pin規/插銷規/圓棒/圓孔塞規組/Pin Gauge---亦供應銷售單支塞規

間距 : 0.01 mm / 0.025 mm ( 主要 ) / 0.1 mm

尺寸範圍 : 0.100 ~ 19.000 mm

小數點後三位數 ( 第三位數值 : 0或5 )

正公差精度

加入詢問車

型號

精度規格

各型號包裝內容

型號

型號	間距 : mm	組合內容	支/組

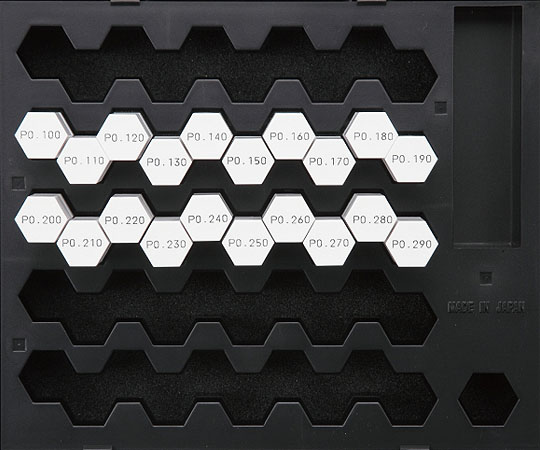

EM-00 (+)	0.01	0.100、0.110 ‧‧‧‧‧ 0.280、0.290	20

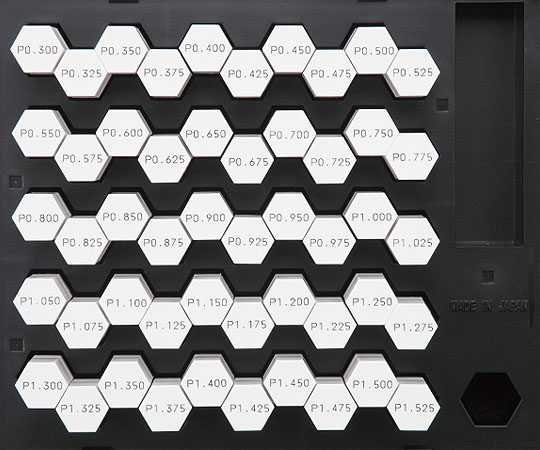

EM-0 (+)	0.025	0.300、0.325 ‧‧‧‧‧ 1.500、1.525	50
EM-1 (+)	0.025	1.550、1.575 ‧‧‧‧‧ 6.250、6.275	190

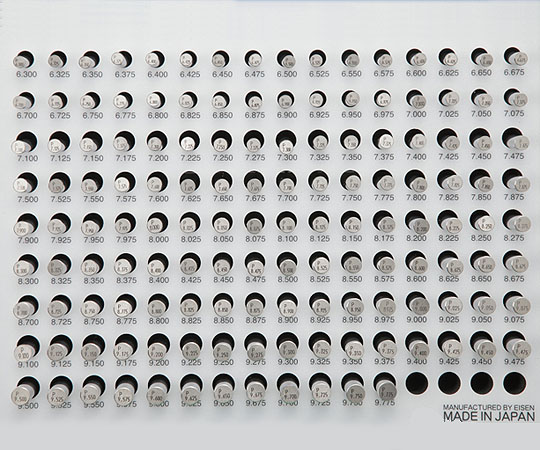

EM-2A (+)	0.025	6.300、6.325 ‧‧‧‧‧ 9.750、9.775	140

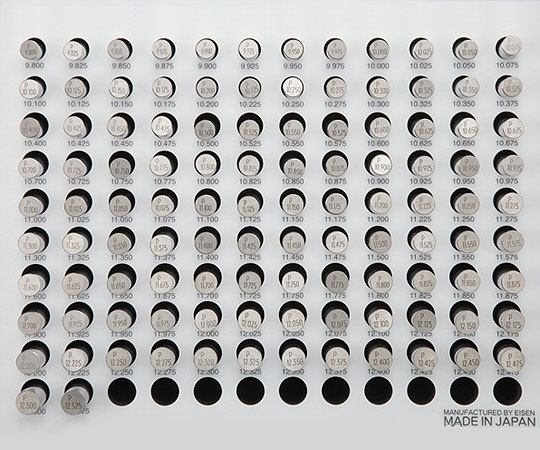

EM-2B (+)	0.025	9.800、9.825 ‧‧‧‧‧ 12.500、12.525	110

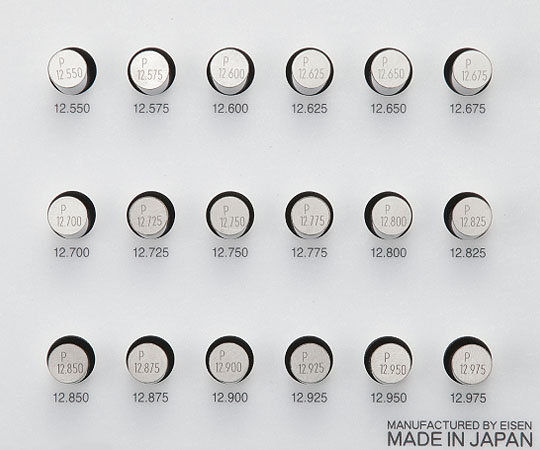

EM-2C (+)	0.025	12.550、12.575 ‧‧‧‧‧ 12.950、12.975	18

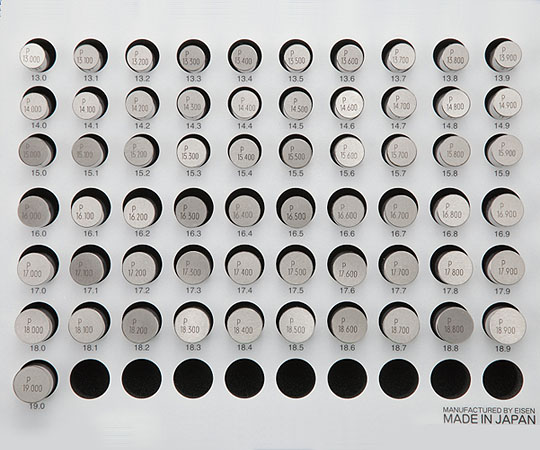

EM-3 (+)	0.1	13.000、13.100 ‧‧‧‧‧ 18.900、19.000	61

※ 塞規/針規可單獨銷售，原廠亦接受特殊規格的客製化訂單。
※ ( + ) : 正公差、( - ) : 負公差 ; 兩種型號的配置內容相同。
※ 訂單請註明正公差或負公差。

精度規格

▄ 精度及規格

標稱尺寸Ø D : mm	長度L：mm	公差	真圓度	硬度：HRC
0.100 ~ 0.975	40	+( 2 ~ 5 ) um	1.3 um	58以上
1.000 ~ 12.975	50	+( 2 ~ 5 ) um	1.3 um	58以上
13.000 ~ 19.000	50	+( 1 ~ 5 ) um	1.6 um	58以上

各型號包裝內容

左圖右文表格
