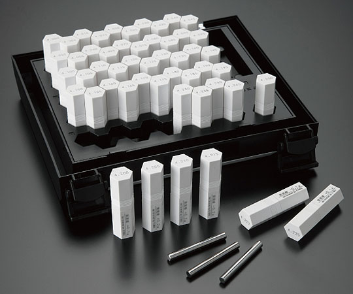

EISEN EH-0A EH-0B EH-0C EH-0D EH-1A EH-1B EH-1C EH-1D EH-2A EH-2B EH-2C EH-2DEH..公制塞規/針規組

EH 系列公制塞規/針規組/pin規/插銷規/圓棒/圓孔塞規組/Pin Guage---亦供應銷售單支塞規
間距 : 0.005 mm
尺寸規格 : 0.100 ~ 13.000 mm

加入詢問車

型號

精度規格

型號

型號	間距 : mm	組合內容	支/組
EH-0A	0.005	0.100、0.105 ‧‧‧‧‧ 0.245、0.250	31
EH-0B	0.005	0.250、0.255 ‧‧‧‧‧ 0.495、0.500	51
EH-0C	0.005	0.500、0.505 ‧‧‧‧‧ 0.745、0.750	51
EH-0D	0.005 E	0.750、0.755 ‧‧‧‧‧ 0.995、1.000	51
EH-1A	0.005	1.000、1.005 ‧‧‧‧‧ 1.245、1.250	51
EH-1B	0.005	1.250、1.255 ‧‧‧‧‧ 1.495、1.500	51
EH-1C	0.005	1.500、1.505 ‧‧‧‧‧ 1.745、1.750	51
EH-1D	0.005	1.750、1.755 ‧‧‧‧‧ 1.995、2.000	51
EH-2A	0.005	2.000、2.005 ‧‧‧‧‧ 2.245、2.250	51
EH-2B	0.005	2.250、2.255 ‧‧‧‧‧ 2.495、2.500	51
EH-2C	0.005	2.500、2.505 ‧‧‧‧‧ 2.745、2.750	51
EH-2D	0.005	2.750、2.755 ‧‧‧‧‧ 2.995、3.000	51
EH-3A	0.005	3.000、3.005 ‧‧‧‧‧ 3.245、3.250	51
EH-3B	0.005	3.250、3.255 ‧‧‧‧‧ 3.495、3.500	51
EH-3C	0.005	3.500、3.505 ‧‧‧‧‧ 3.745、3.750	51
EH-3D	0.005	3.750、3.755 ‧‧‧‧‧ 3.995、4.000	51
EH-4A	0.005	4.000、4.005 ‧‧‧‧‧ 4.245、4.250	51
EH-4B	0.005	4.250、4.255 ‧‧‧‧‧ 4.495、4.500	51
EH-4C	0.005	4.500、4.505 ‧‧‧‧‧ 4.745、4.750	51
EH-4D	0.005	4.750、4.755 ‧‧‧‧‧ 4.995、5.000	51
EH-5A	0.005	5.000、5.005 ‧‧‧‧‧ 5.245、5.250	51
EH-5B	0.005	5.250、5.255 ‧‧‧‧‧ 5.495、5.500	51
EH-5C	0.005	5.500、5.505 ‧‧‧‧‧ 5.745、5.750	51
EH-5D	0.005	5.750、5.755 ‧‧‧‧‧ 5.995、6.000	51
EH-6A	0.005	6.000、6.005 ‧‧‧‧‧ 6.245、6.250	51
EH-6B	0.005	6.250、6.255 ‧‧‧‧‧ 6.495、6.500	51
EH-6C	0.005	6.500、6.505 ‧‧‧‧‧ 6.745、6.750	51
EH-6D	0.005	6.750、6.755 ‧‧‧‧‧ 6.995、7.000	51
EH-7A	0.005	7.000、7.005 ‧‧‧‧‧ 7.245、7.250	51
EH-7B	0.005	7.250、7.255 ‧‧‧‧‧ 7.495、7.500	51
EH-7C	0.005	7.500、7.505 ‧‧‧‧‧ 7.745、7.750	51
EH-7D	0.005	7.750、7.755 ‧‧‧‧‧ 7.995、8.000	51
EH-8A	0.005	8.000、8.005 ‧‧‧‧‧ 8.245、8.250	51
EH-8B	0.005	8.250、8.255 ‧‧‧‧‧ 8.495、8.500	51
EH-8C	0.005	8.500、8.505 ‧‧‧‧‧ 8.745、8.750	51
EH-8D	0.005	8.750、8.755 ‧‧‧‧‧ 8.995、9.000	51
EH-9A	0.005	9.000、9.005 ‧‧‧‧‧ 9.245、9.250	51
EH-9B	0.005	9.250、9.255 ‧‧‧‧‧ 9.495、9.500	51
EH-9C	0.005	9.500、9.505 ‧‧‧‧‧ 9.745、9.750	51
EH-9D	0.005	9.750、9.755 ‧‧‧‧‧ 9.995、10.000	51
EH-10A	0.005	10.000、10.005 ‧‧‧‧‧ 10.245、10.250	51
EH-10B	0.005	10.250、10.255 ‧‧‧‧‧ 10.495、10.500	51
EH-10C	0.005	10.500、10.505 ‧‧‧‧‧ 10.745、10.750	51
EH-10D	0.005	10.750、10.755 ‧‧‧‧‧ 10.995、11.000	51
EH-11A	0.005	11.000、11.005 ‧‧‧‧‧ 11.245、11.250	51
EH-11B	0.005	11.250、11.255 ‧‧‧‧‧ 11.495、11.500	51
EH-11C	0.005	11.500、11.505 ‧‧‧‧‧ 11.745、11.750	51
EH-11D	0.005	11.750、11.755 ‧‧‧‧‧ 11.995、12.000	51
EH-12A	0.005	12.000、12.005 ‧‧‧‧‧ 12.245、12.250	51
EH-12B	0.005	12.250、12.255 ‧‧‧‧‧ 12.495、12.500	51
EH-12C	0.005	12.500、12.505 ‧‧‧‧‧ 12.745、12.750	51
EH-12D	0.005	12.750、12.755 ‧‧‧‧‧ 12.995、13.000	51

精度規格

▄ 高精度 / 0級規格

標稱尺寸Ø D : mm	長度L：mm	公差	真圓度	硬度：HRC
0.205 ~ 0.995	40	±0.5 um	0.3 um	58以上
1.005 ~ 10.005	50	±0.5 um	0.3 um	58以上

▄ 通用精度 / 1級規格

標稱尺寸Ø D : mm	長度L：mm	公差	真圓度	硬度：HRC
0.205 ~ 0.995	40	±1 um	0.8 um	58以上
1.005 ~ 10.005	50	±1 um	0.8 um	58以上
10.015 ~ 15.005	50	±1.5 um	1.3 um	58以上

塑料外殼上的標稱尺寸最大為 0.995 mm。
對於 1.005 mm 以上或更大之規格，針規表面經過雷射雕刻，俱有標稱之尺寸數值。
0級為實際量測數據。
