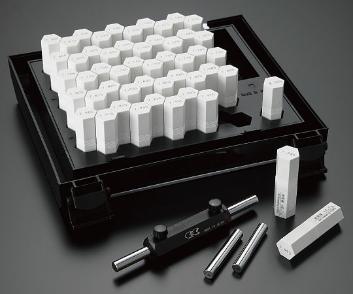

EISEN公制塞規/針規組ECP-0A ECP-0B ECP-1A ECP-1B ECP-2A ECP-2B ECP-3A ECP-3B ECP-4A ECP-4B ECP-5A ECP-5B..

ECP 系列公制塞規/針規/pin規/插銷規/圓孔塞規/Pin Guage---亦供應銷售單支塞規
間距 : 0.01 mm
尺寸範圍 : 0.205 ~ 15.005 mm
小數點後三位數 ( 第三位數值 : 5 )

加入詢問車

型號

精度規格

型號

型號	間距 : mm	組合內容	支/組
ECP-0A	0.01	0.205、0.215 ‧‧‧‧‧ 0.495、0.505	31
ECP-0B	0.01	0.505、0.515 ‧‧‧‧‧ 0.995、1.005	51
ECP-1A	0.01	1.005、1.015 ‧‧‧‧‧ 1.495、1.505	51
ECP-1B	0.01	1.505、1.515 ‧‧‧‧‧ 1.995、2.005	51
ECP-2A	0.01	2.005、2.015 ‧‧‧‧‧ 2.495、2.505	51
ECP-2B	0.01	2.505、2.515 ‧‧‧‧‧ 2.995、3.005	51
ECP-3A	0.01	3.005、3.015 ‧‧‧‧‧ 3.495、3.505	51
ECP-3B	0.01	3.505、3.515 ‧‧‧‧‧ 3.995、4.005	51
ECP-4A	0.01	4.005、4.015 ‧‧‧‧‧ 4.495、4.505	51
ECP-4B	0.01	4.505、4.515 ‧‧‧‧‧ 4.995、5.005	51
ECP-5A	0.01	5.005、5.015 ‧‧‧‧‧ 5.495、5.505	51
ECP-5B	0.01	5.505、5.515 ‧‧‧‧‧ 5.995、6.005	51
ECP-6A	0.01	6.005、6.015 ‧‧‧‧‧ 6.495、6.505	51
ECP-6B	0.01	6.505、6.515 ‧‧‧‧‧ 6.995、7.005	51
ECP-7A	0.01	7.005、7.015 ‧‧‧‧‧ 7.495、7.505	51
ECP-7B	0.01	7.505、7.515 ‧‧‧‧‧ 7.995、8.005	51
ECP-8A	0.01	8.005、8.015 ‧‧‧‧‧ 8.495、8.505	51
ECP-8B	0.01	8.505、8.515 ‧‧‧‧‧ 8.995、9.005	51
ECP-9A	0.01	9.005、9.015 ‧‧‧‧‧ 9.495、9.505	51
ECP-9B	0.01	9.505、9.515 ‧‧‧‧‧ 9.995、10.005	51
ECP-10A	0.01	10.005、10.015 ‧‧‧‧‧ 10.495、10.505	51
ECP-10B	0.01	10.505、10.515 ‧‧‧‧‧ 10.995、11.005	51
ECP-11A	0.01	11.005、11.015 ‧‧‧‧‧ 11.495、11.505	51
ECP-11B	0.01	11.505、11.515 ‧‧‧‧‧ 11.995、12.005	51
ECP-12A	0.01	12.005、12.015 ‧‧‧‧‧ 12.495、12.505	51
ECP-12B	0.01	12.505、12.515 ‧‧‧‧‧ 12.995、13.005	51
ECP-13A	0.01	13.005、13.015 ‧‧‧‧‧ 13.495、13.505	51
ECP-13B	0.01	13.505、13.515 ‧‧‧‧‧ 13.995、14.005	51
ECP-14A	0.01	14.005、14.015 ‧‧‧‧‧ 14.495、14.505	51
ECP-14B	0.01	14.505、14.515 ‧‧‧‧‧ 14.995、15.005	51

精度規格

▄ 高精度 / 0級規格

標稱尺寸Ø D : mm	長度L：mm	公差	真圓度	硬度：HRC
0.205 ~ 0.995	40	±0.5 um	0.3 um	58以上
1.005 ~ 10.005	50	±0.5 um	0.3 um	58以上

▄ 通用精度 / 1級規格

標稱尺寸Ø D : mm	長度L：mm	公差	真圓度	硬度：HRC
0.205 ~ 0.995	40	±1 um	0.8 um	58以上
1.005 ~ 10.005	50	±1 um	0.8 um	58以上
10.015 ~ 15.005	50	±1.5 um	1.3 um	58以上

塑料外殼上的標稱尺寸最大為 0.995 mm。
對於 1.005 mm 以上或更大之規格，針規表面經過雷射雕刻，俱有標稱之尺寸數值。
0級為實際量測數據。
