IMADA GR系列-GR-30/GR-2000偏心式滾輪夾具

Name: IMADA GR系列-GR-30/GR-2000偏心式滾輪夾具
Brand: IMADA 🇯🇵

偏心式滾輪夾具
▄ GR-30、GR-2000
▄ 咬花式滾輪，可固定塑料、紡織品、橡膠及紙張類樣品進行拉伸強度測試。
▄ 測試範圍 : 50 ~ 200 Kgf / 500 ~ 2,000 N / 112 ~ 448 lbf
此類治具有一個咬花式滾輪，可有效地固定塑料、紡織品、橡膠及紙張類樣品，外力作動時隨受測物形變而同步進行夾緊之特性，適用於薄型材料之拉力強度測試應用。
測試容量 : 50 ~ 200 Kgf / 500 ~ 2,000 N / 112 ~ 448 lbf

加入詢問車

圖庫

規格

圖庫

左圖右文表格

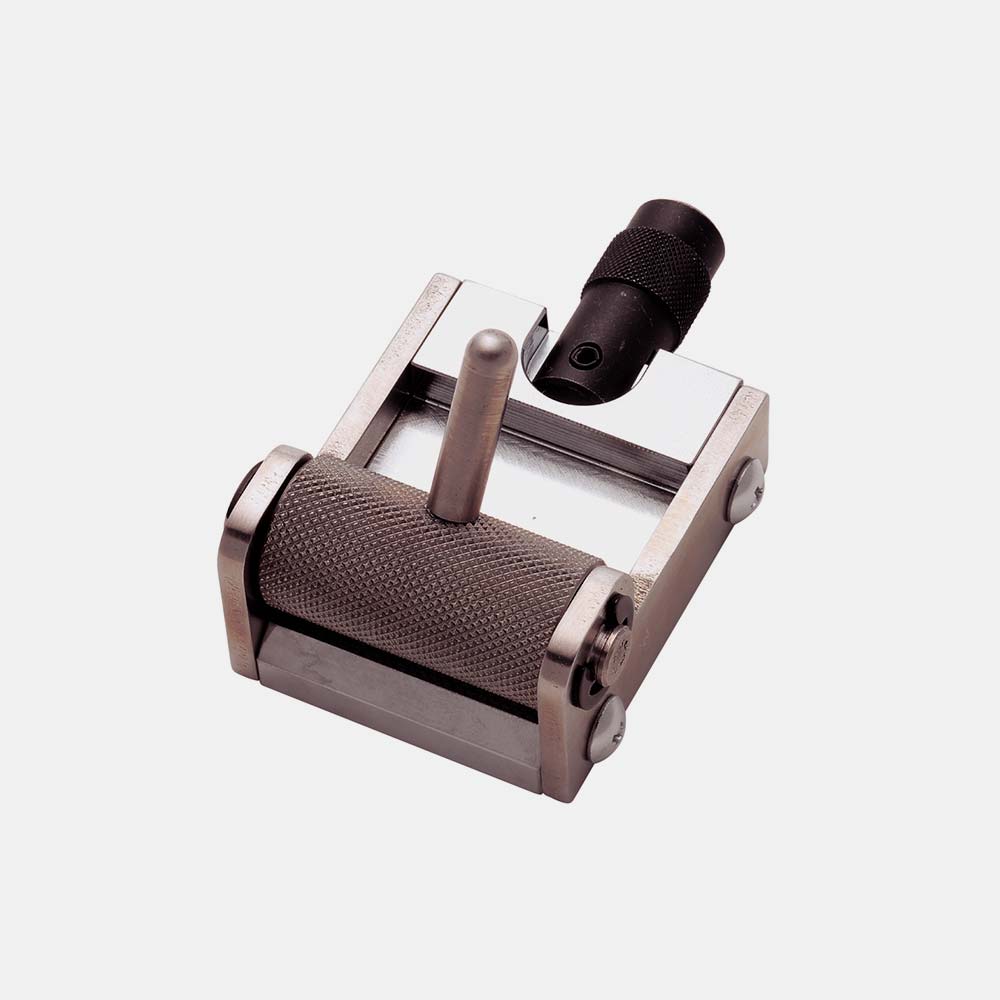

	1. GR-30/偏心式滾輪夾具 : 有一個咬花式滾輪，可有效地固定塑料、紡織品、橡膠及紙張類樣品，適用於薄型材料之拉力強度測試應用。

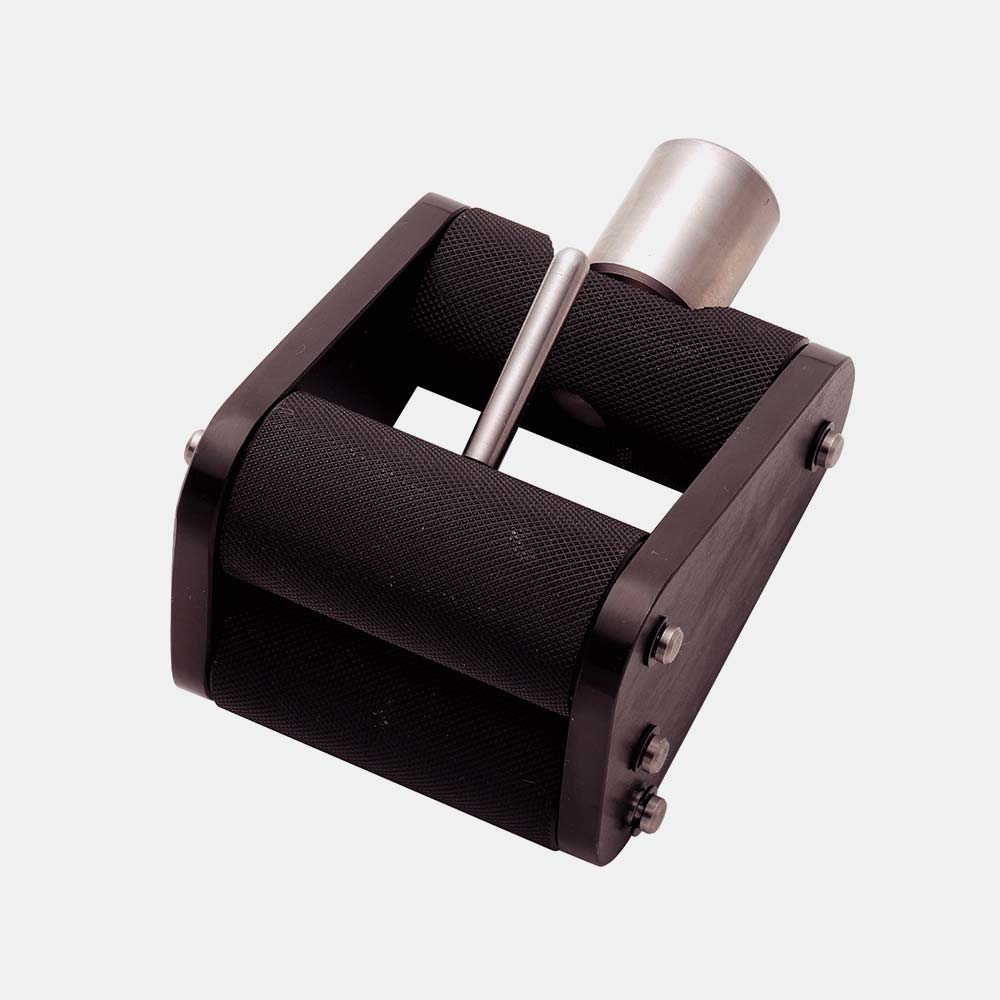

	2. GR-2000/偏心式滾輪夾具 : 具有外力作動時隨受測物形變而同步進行夾緊之特性，適用於薄型材料之拉力強度測試應用。

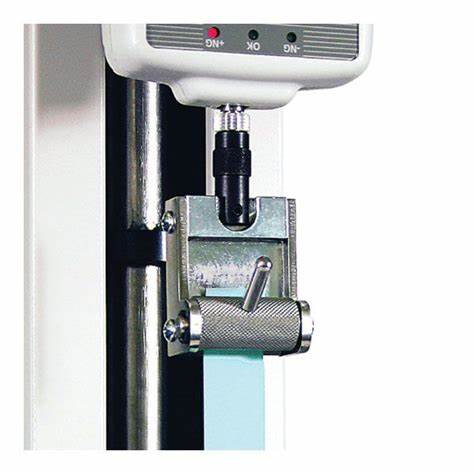

	3. GR-30/偏心式滾輪夾具，被配置用於塑料類產品的拉力強度測試應用。
	4. GR-2000/偏心式滾輪夾具，被配置用於橡膠的拉伸強度測試應用。

規格

型號	GR-30	GR-2000
測試容量	50 Kgf / 500 N / 112 lbf	200 Kgf / 2,000 N / 448 lbf
夾持寬度	30 mm / 最大	50 mm / 最大
夾持厚度	2 mm / 最大	4 mm / 最大
重量	約 180 g	約 870 g
