IMADA GC-60、GC-100系列滾輪式夾具

滾輪式夾具
▄ GC-60、GC-100
▄ 適用於橡膠、薄膜及受外力而變形變薄的帶狀樣品的拉伸強度測試。
▄ 測試範圍 : 50 Kgf / 500 N / 110 lbf
▄ 測試規範 : JIS C 0806-3、IEC 60286-3
此系列夾具有一個鋸齒形滾輪，將樣品纏繞及夾持時可以減少樣品的滑移和斷裂，且拉伸時可自動增加緊固力，適用於橡膠、薄膜、膠帶等材料的拉力強度測試。
測試容量 : 50 Kgf / 500 N / 110 lbf，符合JIS C 0806-3、IEC 60286-3之測試規範。

加入詢問車

圖庫

規格

圖庫

左圖右文表格

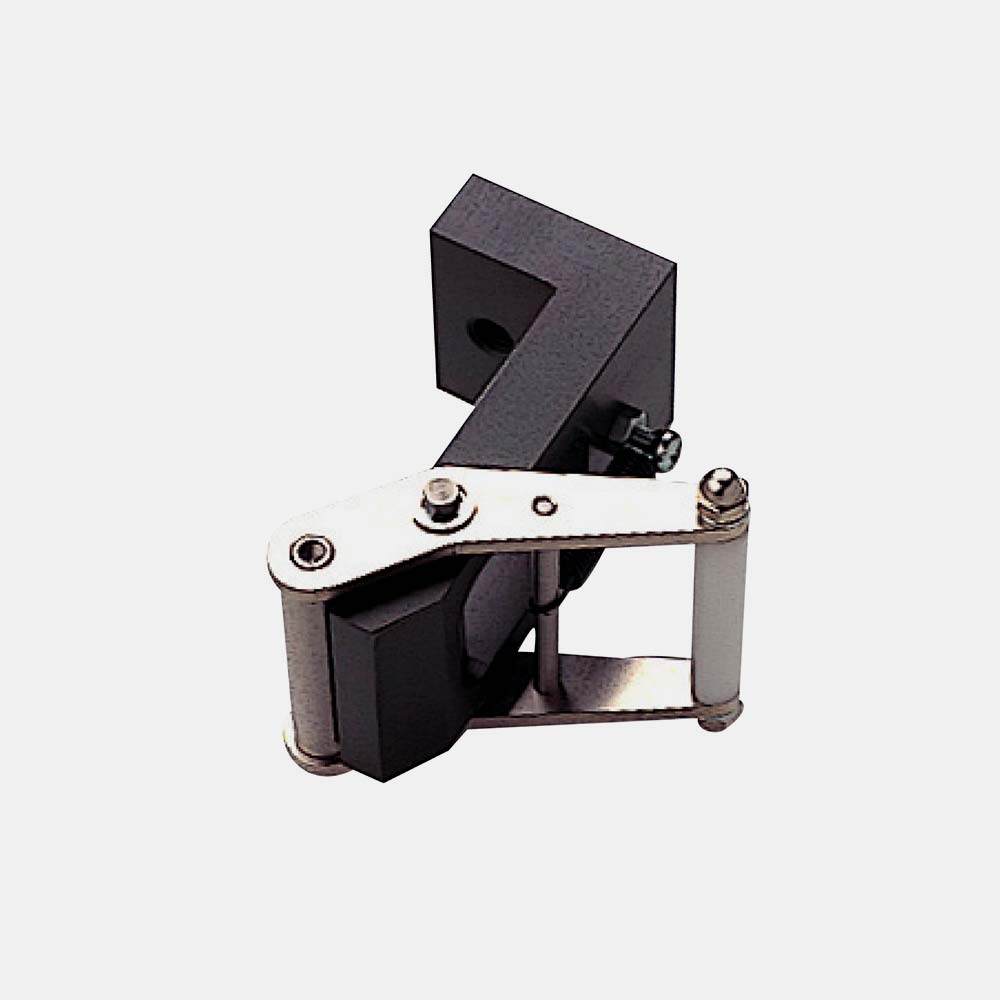

GC-60/滾輪式夾具，被配置用於橡膠的拉伸強度測試。

規格

型號	GC-60	GC-100
測試容量	50 Kgf / 500 N / 110 lbf
夾持寬度	30 mm	50 mm
夾持厚度	2 mm
夾持方式	纏繞式
重量	約 158 g	約 300 g
