IMADA 🇯🇵

IMADA KC系列-KC-100/KC-1001/KC-5000楔型夾具

楔型夾具
▄ KC-100、KC-1001、KC-5000
▄ 自緊式楔型機構設計，測試時會自動增加緊固力，適用於樹脂類輕薄且易受外力而形變的樣品進行拉伸測試。
▄ 測試範圍 : 50 ~ 500 Kgf / 500 ~ 5,000 N / 112 ~ 1,120 lbf
自緊式楔型機構設計，測試時會自動增加緊固力，適用於樹脂類薄且易受外力而形變的樣品進行拉伸強度測試。
測試容量 : 50 ~ 500 Kgf / 500 ~ 5,000 N / 112 ~ 1,120 lbf，採單鍵式操作可提昇量測速率。

加入詢問車

圖庫

規格

圖庫

左圖右文表格

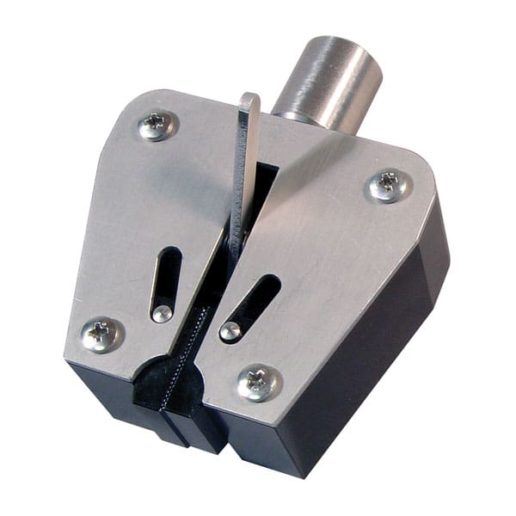

	1. KC-100/楔型夾具 : 自緊式楔型機構設計，測試時會自動增加緊固力。

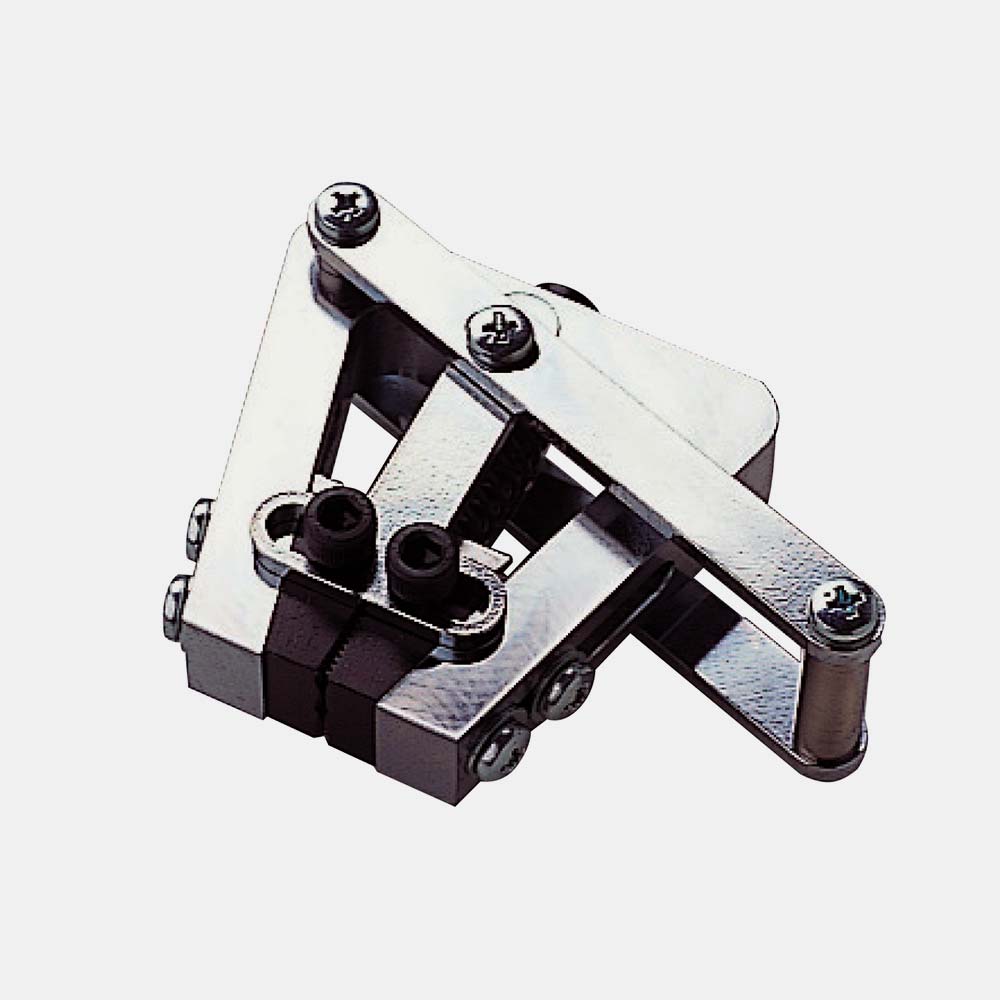

	2. KC-1001/楔型夾具 : 採單鍵式操作可提昇量測速率。

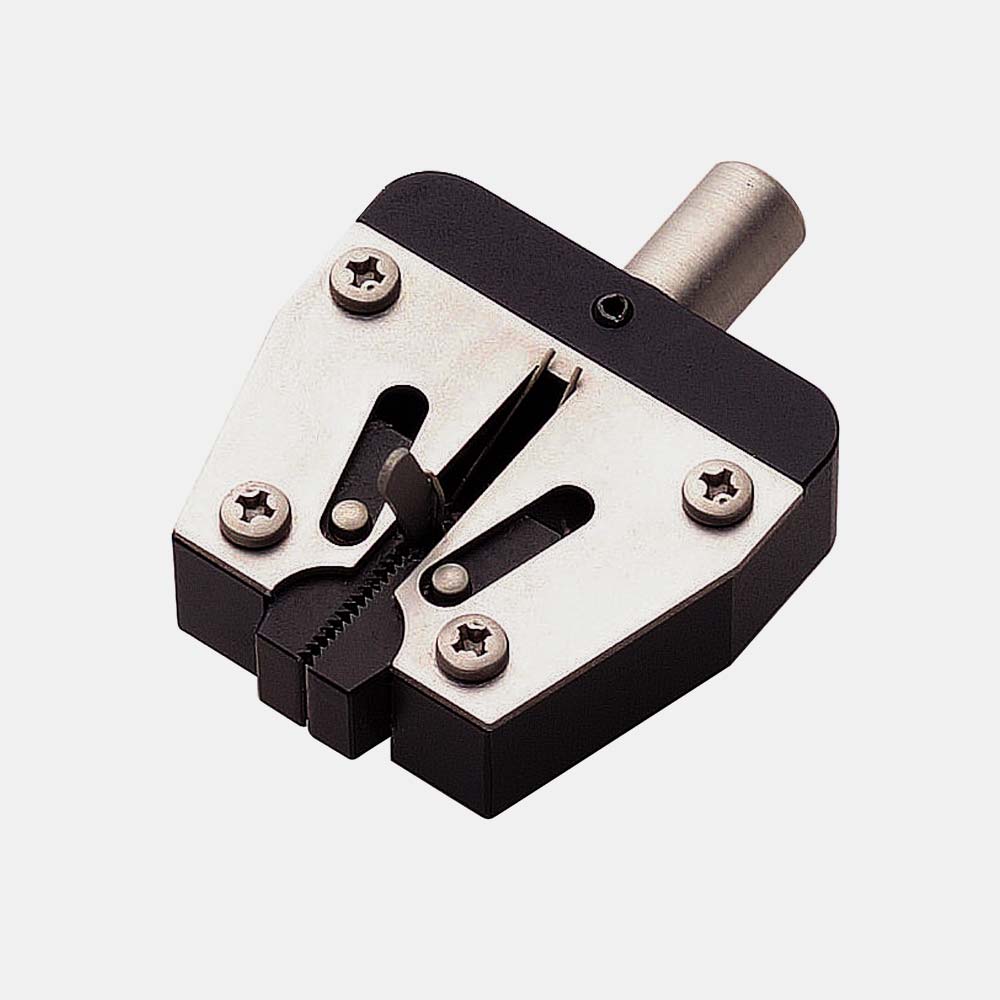

	3. KC-5000/高容量型楔型夾具 : 自緊式楔型機構設計，測試時會自動增加緊固力，適用於樹脂類薄且易受外力而形變的樣品進行拉伸強度測試。

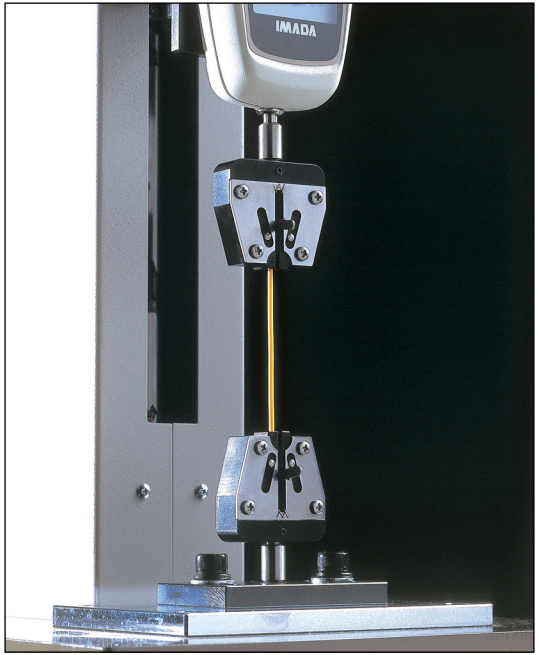

	4. KC-100/楔型夾具，被配置用於薄型材料的拉伸強度測試。
	5. KC-5000/高容量型楔型夾具 : 被配置用於橡膠管材類的拉伸強度測試。

規格

C式表格

型號	KC-100	KC-1001	KC-5000/高容量型
測試容量	50 Kgf / 500 N / 112 lbf	100 Kgf / 1,000 N / 225 lbf	500 Kgf / 5,000 N / 1,120 lbf
夾持寬度	8 mm	2 mm	5 mm
夾顎片厚度	15 mm	9.8 mm	23.8 mm
夾顎片高度	22 mm	15 mm	26 mm
重量	約 330 g	約 95 g	約 565 g
