■ 符合人體工程學的傾斜式操控面板。
■ 設計用於貼紙、膠帶、醫療類繃帶及薄膜的剝離強度測試，符合 JIS 及 ISO 等測試規範 :
ISO 8510-2：2006『黏合劑-剝離試驗，用於柔性黏合-剛性試樣組裝：180°剝離』測試規範。
JIS Z 0237：2022『黏性膠帶 / 膠黏片附著力測試方法』規範。
JIS K6854-2：1999『黏合劑 - 剝離黏合強度試驗方法』。
ISO 29862 : 2007『自黏型膠帶 - 剝離黏合強度測定』規範。
■ 2,000 Hz 高取樣率可於測試過程中精確快速地擷取細微的力量變化量及峰值。
■ 微動 / 循環 測試模式。
■ 簡易操控介面，單鍵式啟動機台的測試作動。
■ 軟體可以根據測試台的觸發功能，設置 自動啟動 和 停止記錄 過程的資料值 ( 最大記錄筆數：720萬 )。
■ 專屬軟體最多可顯示 5個圖表 相互比較、備註等編輯功能。
■ 測試速度 : 120、200、300、500、1,000、1,500 mm/min，六種速率可供設定。
■ 最大測試行程︰400 mm ( 荷重元移動距離 )、200mm ( 剝離測試距離 )。
■ 剝離測試角度︰165°~ 180° ( 高度、角度可微幅調整 )。
■ 樣品適用寬度︰88 mm--最大 ( 夾具寬度 : 20 mm、測試台端治具寬度 : 50mm )。
■ 樣品適用厚度︰3 mm / 夾具端、13mm / 測試台端治具。
 |

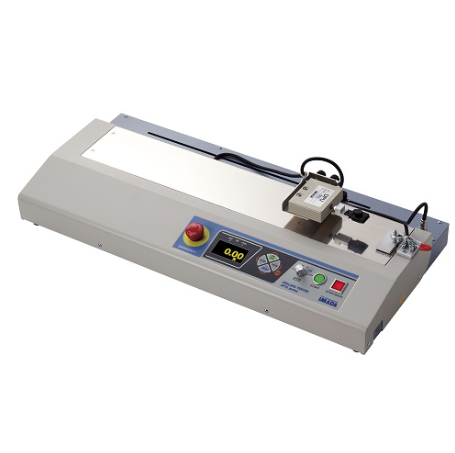

1. IMADA IPTS-20N / IPTS-50N 膠帶/貼紙剝離強度測試機測試機 : 設計用於貼紙、膠帶、醫療類繃帶及薄膜的剝離強度測試，符合 JIS 及 ISO 等測試規範。 |
 |

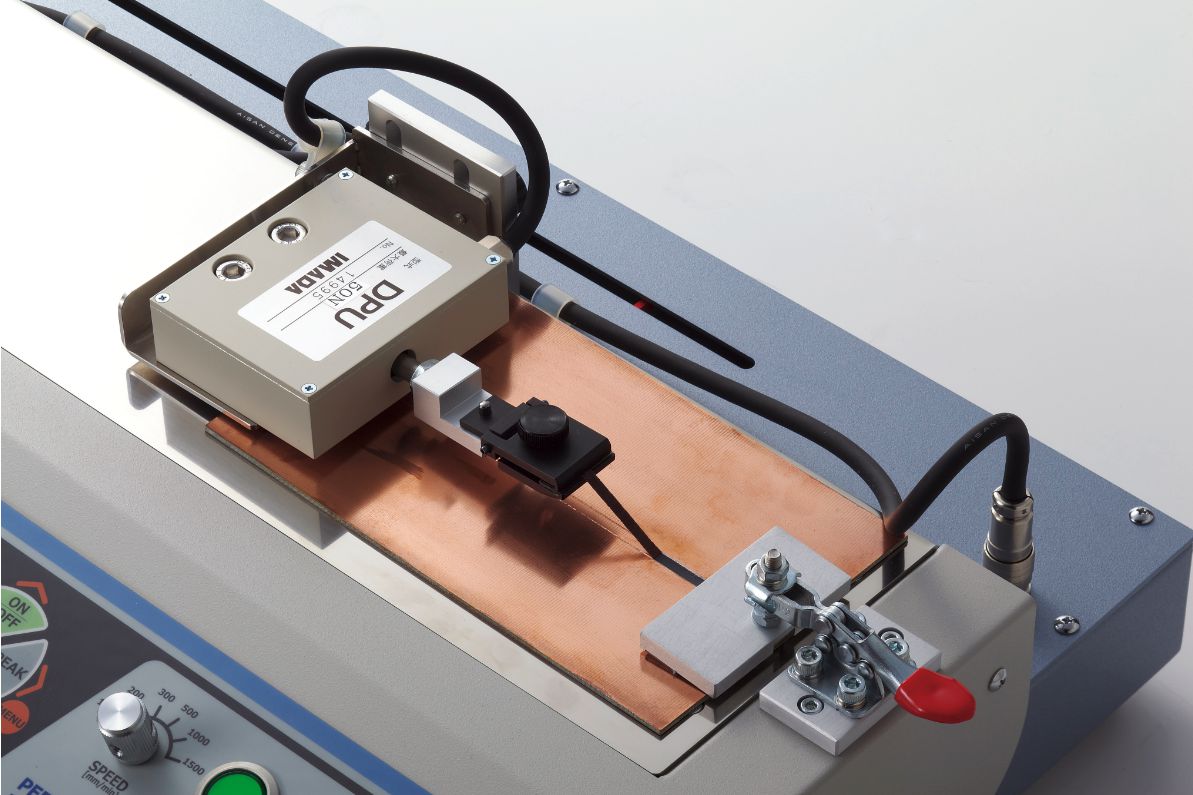

2. IMADA IPTS-20N / IPTS-50N 180° 剝離強度測試機測試機 : 2,000 Hz 高取樣率可於測試過程中精確快速地擷取細微的力量變化量及峰值。 |
|
|
| 型號 | IPTS-20N | IPTS-50N |
| 測試容量 | 2,000 gf / 20 N | 5,000 gf / 50 N |
| 解析度 | 1 gf / 0.01 N | |
| 精確度 | ± ( 0.2% F.S ± 1 digit ) | |
| 超載警告 | 約 150% F.S. 範圍 ( 110%以上 : 警示音 / 訊息顯示 ) | |
| 取樣速率 | 最快 2,000 次/秒 | |
| 測試速度 | 120、200、300、500、1,000、1,500 mm/min 共六種速率可供設定 | |
| 最大測試行程 | 400 mm ( 荷重元移動距離 )、200mm ( 剝離測試距離 ) | |
| 剝離測試角度 | 165°~ 180° ( 高度、角度可微幅調整 ) | |
| 樣品適用寬度 | 88 mm--最大 ( 夾具寬度：20 mm、測試台端治具寬度：50mm ) | |
| 樣品適用厚度 | 3 mm ( 夾具端 )、13mm ( 測試台端治具 ) | |
| 行程極限裝置 | 通過左、右定位旋鈕進行控制 | |
| 測試模式 | 微動 / 循環 模式 | |
| 超載停止 | 負載超過計測器的容許荷重值時，強制停止 | |
| 操作環境 | 0 ~ +40°C、20％ ~ 80％ RH（無凝結情況下） | |
| 使用電源 | AC100 ~ 240V，50/60Hz | |
| 重量 | 約 11 Kg | |
| 標準配件 | Force Recorder Standard 數據曲線分析軟體 / USB線 / 電源線 / 膠膜夾 / 原廠檢查報告 / 操作手冊 | |
| 圖表製作軟體 / Force Recorder : 標準版 | |
|---|---|
 |
簡介
•2,000 次/秒擷取速率，最大記錄筆數：720萬。
•該軟體可在觸發功能模式下，自動創建及保存圖表。
•記錄的圖表可以顯示在多個選項卡中，提供即時檢索。
•可以在圖表上的所需點插入註釋。
•最多可顯示 5個圖表 進行堆疊比較並列印輸出。
•透過滑鼠對指定區域的圖形進行縮放、查看資料，並重新計算 最大值、最小值、平均值。
•輸入載帶寬度、設定剝離長度，以 N/mm（寬度 ) 顯示測量數據。
•報表標題、測試參數、測試條件、測試物型號名稱別等編輯功能。
|
 |
繪圖軟體可轉可換成 CSV、Word、Excel、PDF 檔進行負載值的詳細分析。 |
式表格
購資訊
| 型號 | 描述 |
|---|---|
| IPTS-20N | 膠帶 / 貼紙剝離強度測試機 : 測試範圍 2,000 gf / 20 N / 4.4 lbf |
| IPTS-50N | 膠帶 / 貼紙剝離強度測試機 : 測試範圍 5,000 gf / 50 N / 11 lbf |
