■ 符合人體工學的傾斜式操作面板，提升操作視角與使用便利性。
■ 專用於壓紋承載帶與上封帶的剝離強度測試，符合 JIS C0806-3 (2014) 及 IEC 60286-3 (2013) 等國際封裝測試標準。
■ 2,000 Hz 高速取樣率，可在剝離過程中精準擷取力量變化及峰值資訊。
■ 微動模式 / 循環模式 支援剝離動態行為及重複性測試。
■ 直覺式操作介面，可單鍵啟動測試流程，提升操作再現性。
■ 搭載自動觸發資料記錄功能，可依測試動作自動開始與停止紀錄，並支援高達 7,200,000 筆的資料存儲容量，適用於長時間或高解析度測試。
■ 多圖比較分析功能：軟體最多可同時顯示 5 組剝離曲線圖，適用於批次評估與剝離穩定性對照分析。
■ 剝離測試速度可選擇六段設定：120 / 200 / 300 / 500 / 1,000 / 1,500 mm/min。
■ 最大測試行程：400 mm（荷重元可移動距離）／200 mm（剝離測試有效距離）。
■ 剝離測試角度可微調：165°～180°（可依載帶高度及測試條件細部調整）。
■ 載帶適用寬度：最大 88 mm（上封帶夾具最大寬度 40 mm，承載帶端治具最大寬度 95 mm）。
■ 載帶適用厚度：最大 0.5 mm。
 |

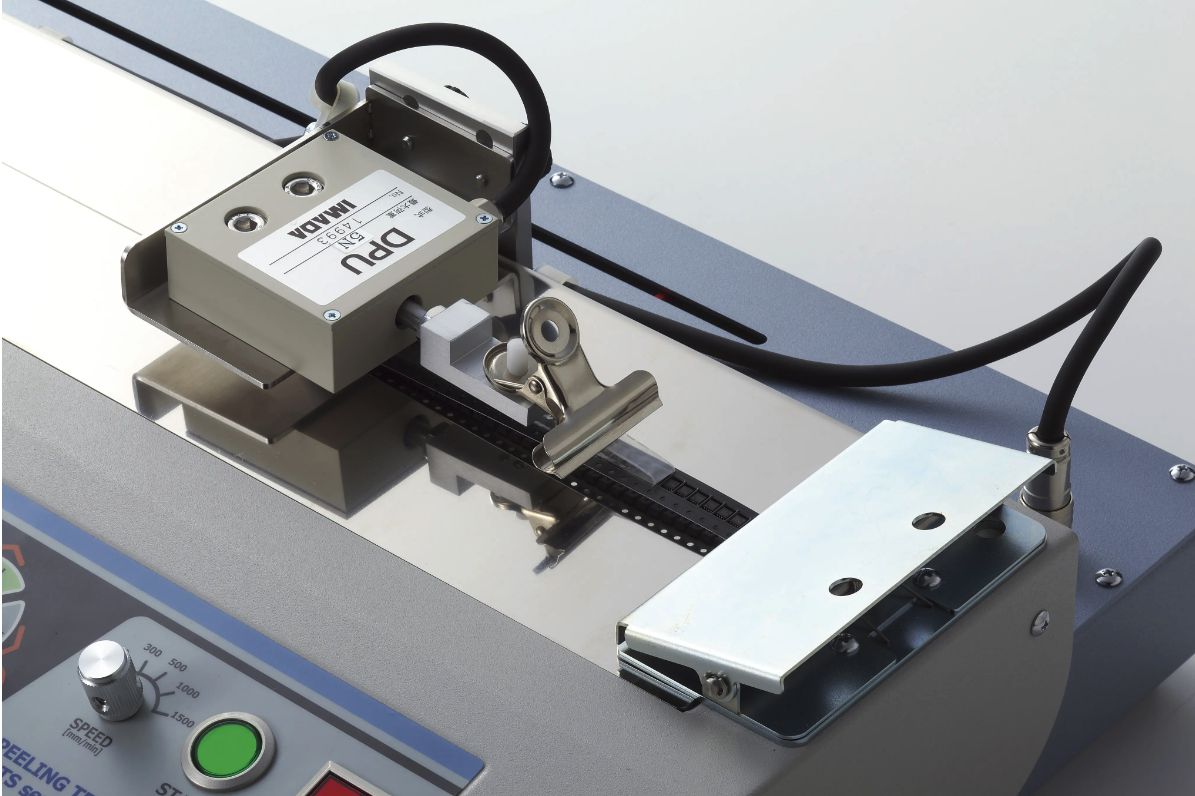

1. IMADA IPTS-5N 載帶剝離強度測試機，在設置及操作樣本時可輕鬆的進行剝離強度 / 黏著力 的測定。
|
 |

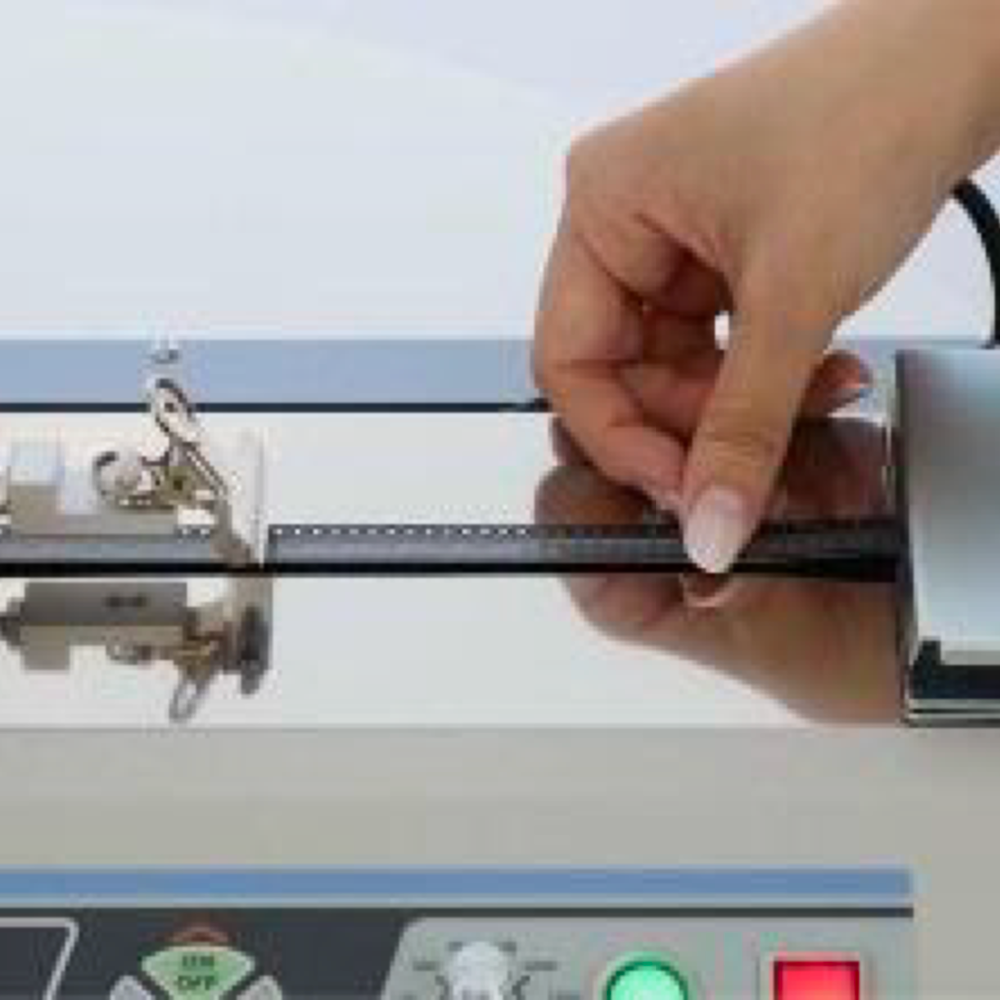

2. IMADA IPTS-5N 載帶剝離強度測試機，機台上附基準線，測試前可快速將壓紋載帶沿中心線進行黏貼。 |
 |
3. IMADA IPTS-5N 載帶剝離強度測試機，提供六種速率可供設定 : 120、200、300、500、1,000、1,500 mm/min。 |
 |
4. IMADA IPTS-5N 載帶剝離強度測試機，搭配專屬軟體於測試開始後自動記錄相關數據。 |
C式
| 型號 | IPTS-5N |
| 測試容量 | 500 gf / 5 N |
| 解析度 | 0.1 gf / 0.001 N |
| 精確度 |
± ( 0.2% F.S ± 1 digit ) ※ : 其中 F.S. 表示以滿量程為基準，±1 digit 表示數位解析度範圍內的最小顯示單位誤差。 |
| 超載警告 | 約 150% F.S. 範圍 ( 110% 以上 : 警示音 / 訊息顯示 ) |
| 取樣速率 | 最快 2,000 次/秒 |
| 測試速度 | 120、200、300、500、1,000、1,500 mm/min 共六種速率可供設定 |
| 最大測試行程 | 400 mm ( 荷重元移動距離 )、200mm ( 剝離測試距離 ) |
| 剝離測試角度 | 165°~ 180° ( 高度、角度可微幅調整 ) |
| 載帶適用寬度 | 88 mm--最大 ( 上封帶夾具寬度：40 mm、壓紋承載帶端治具寬度：95 mm ) |
| 載帶適用厚度 | 0.5 mm--最大 |
| 行程極限裝置 | 通過左、右定位旋鈕進行控制 |
| 測試模式 | 微動/循環 模式 |
| 超載停止 | 負載超過計測器的容許荷重值時，強制停止 |
| 操作環境 | 0 ~ +40°C、20％ ~ 80％ RH（無凝結情況下） |
| 使用電源 | AC 100 ~ 240 V，50/60 Hz |
| 重量 | 約 11 Kg |
| 標準配件 | Force Recorder Standard 數據曲線分析軟體 / USB線 / 電源線 / 膠膜夾 / 原廠檢查報告 / 操作手冊 |
C式
表

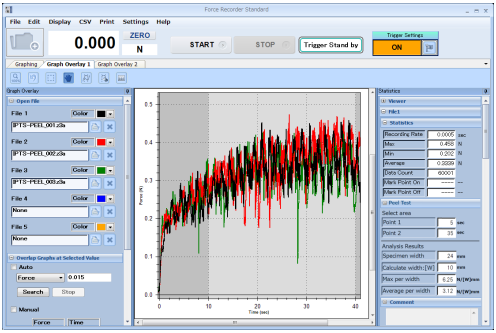

| 圖表記錄軟體 / Force Recorder : 標準版 | |
|---|---|
 |
簡介
• 2,000 次/秒高速取樣率，最大記錄容量可達 7,200,000 筆資料。
• 於觸發功能模式下可自動建立與保存測試圖表。
• 所記錄的圖表可於多個選項卡中顯示，便於快速檢索、比較。
• 可於圖表上任意位置插入備註與說明註解。
• 最多可同時顯示 5 組圖表進行堆疊或對照比較，並支援列印輸出。
• 可透過滑鼠選擇指定區域進行圖形縮放、檢視資料，並自動重新計算最大值 / 最小值 / 平均值等統計數據。
• 可輸入載帶寬度與設定剝離測試長度，並以 **N/mm（寬度）** 顯示剝離強度值。

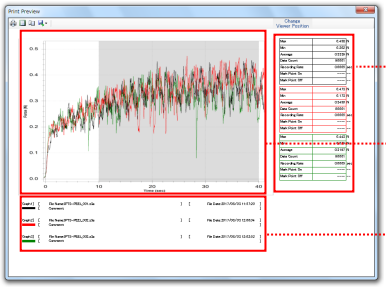

• 支援報表編輯功能（標題、測試參數、測試條件、樣品型號名稱等）。
|
 |
繪圖軟體所記錄之測試資料可匯出為 CSV、Word、Excel、PDF 等格式，便於進行負載值之詳細分析與報表整理。 |
購資訊
| 型號 | 描述 |
|---|---|
| IPTS-5N | 壓紋承載帶與蓋帶的剝離強度測試機 : 測試範圍 500 gf / 5 N / 18 ozf |
