■ 適用於螺絲、螺栓、容器類瓶蓋及旋轉式開關的扭力檢測。
■ 順時針和逆時針方向的即時或峰值扭矩值檢測。
■ 傳感器內部的雙軸承式固定機構可有效降低側向力和翹曲等外力的影響，進行高精確度的扭力檢測。
■ 多元化的測定台、轉接器及夾持配件，可應對多種被測物進行旋緊及開啟的扭力檢測。
■ 2,000 Hz 高取樣率可於測試過程中精確快速地擷取細微的力量變化量及峰值。
■ 三層分拆式LED顯示器，使用者可自行定義顯示內容。
■ 透過 ( USB、無線通訊 ) 輸出模式提供資料傳輸。
■ 附贈Force logger/資料讀取軟體，進行數據管理。或選購Force Recorder版軟體，記錄及繪製力量v.s時間測試圖表。
 |

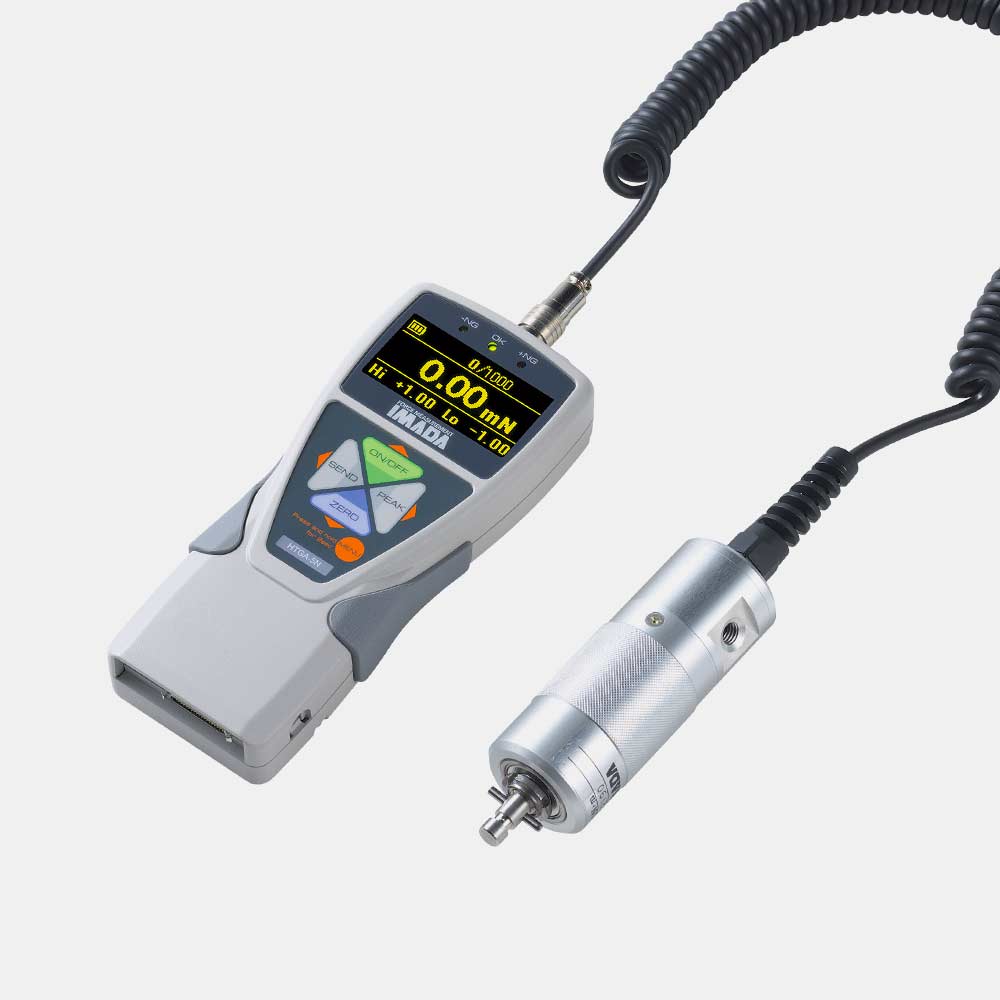

1. HTGS系列手持式扭力測試機 : 適用於螺絲、螺栓、容器類瓶蓋及旋轉式開關的扭力檢測。 |
 |

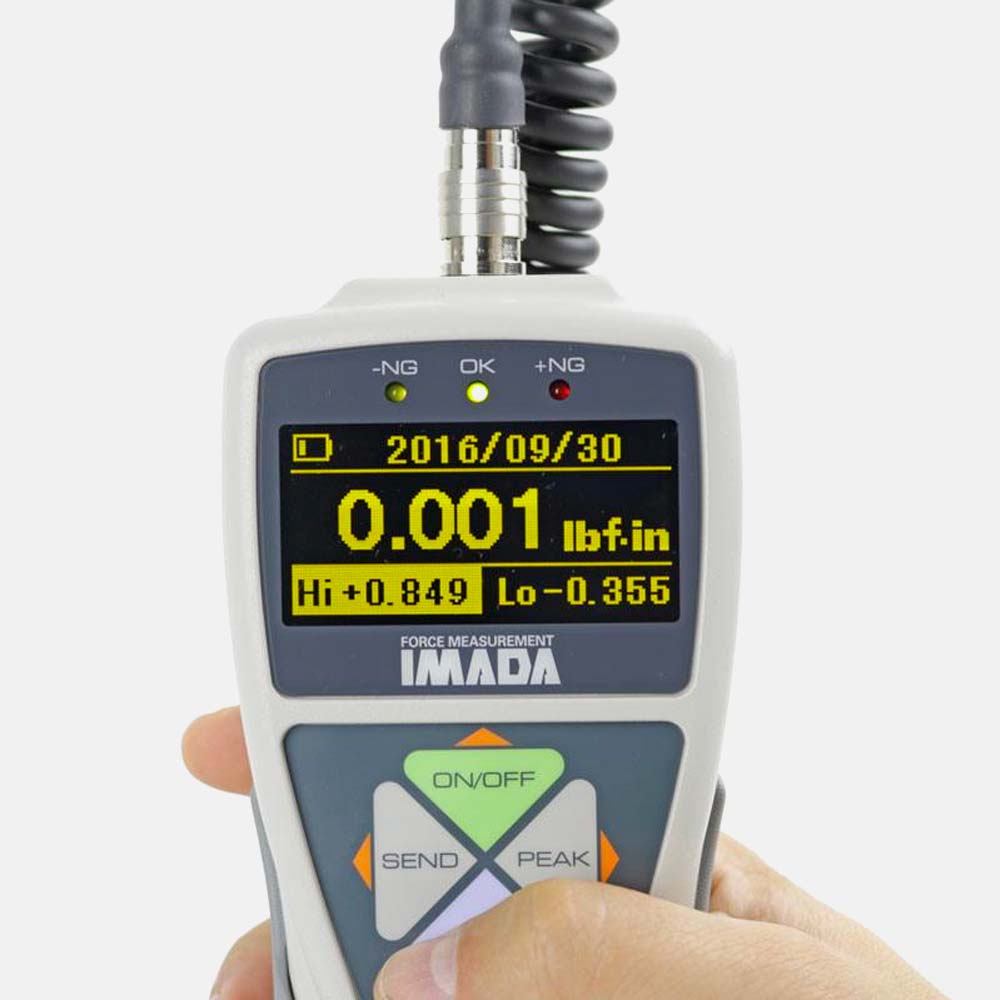

2. HTGS系列手持式扭力檢測機 : 可執行順時針和逆時針方向的即時或峰值扭矩值檢測。內建三層分拆式LED顯示器，使用者可自行定義顯示內容。
|
 |
3. HTGS系列手持式扭力測試機 : 傳感器內部的雙軸承式固定機構可有效降低側向力和翹曲等外力的影響，進行高精確度的扭力檢測。 |
 |
4. HTGS系列手持式扭力測試機 : 2,000 Hz 高取樣率可於測試過程中精確快速地擷取細微的力量變化量及峰值。 |
 |

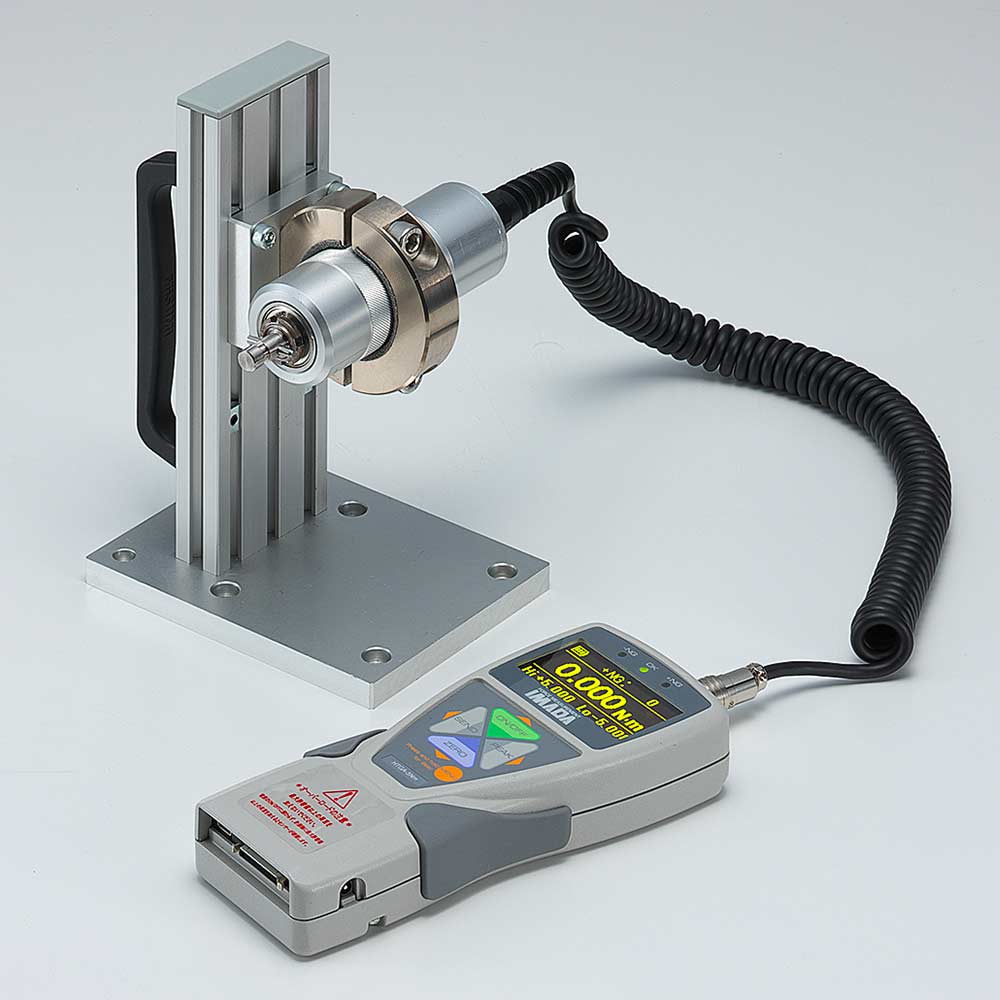

5. HTGS系列手持式扭力測試機 : 多元化的測定台、轉接器及夾持配件，可應對多種被測物進行旋緊及開啟的扭力檢測。 |
 |

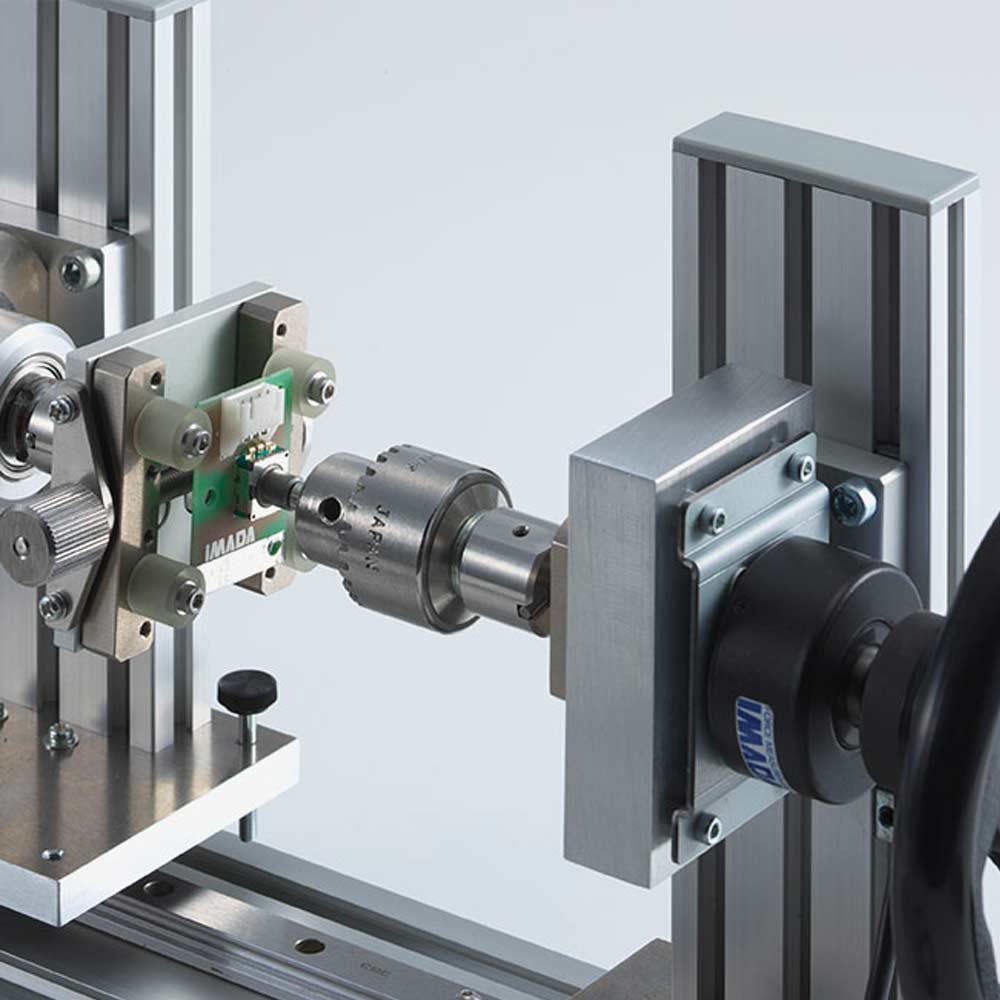

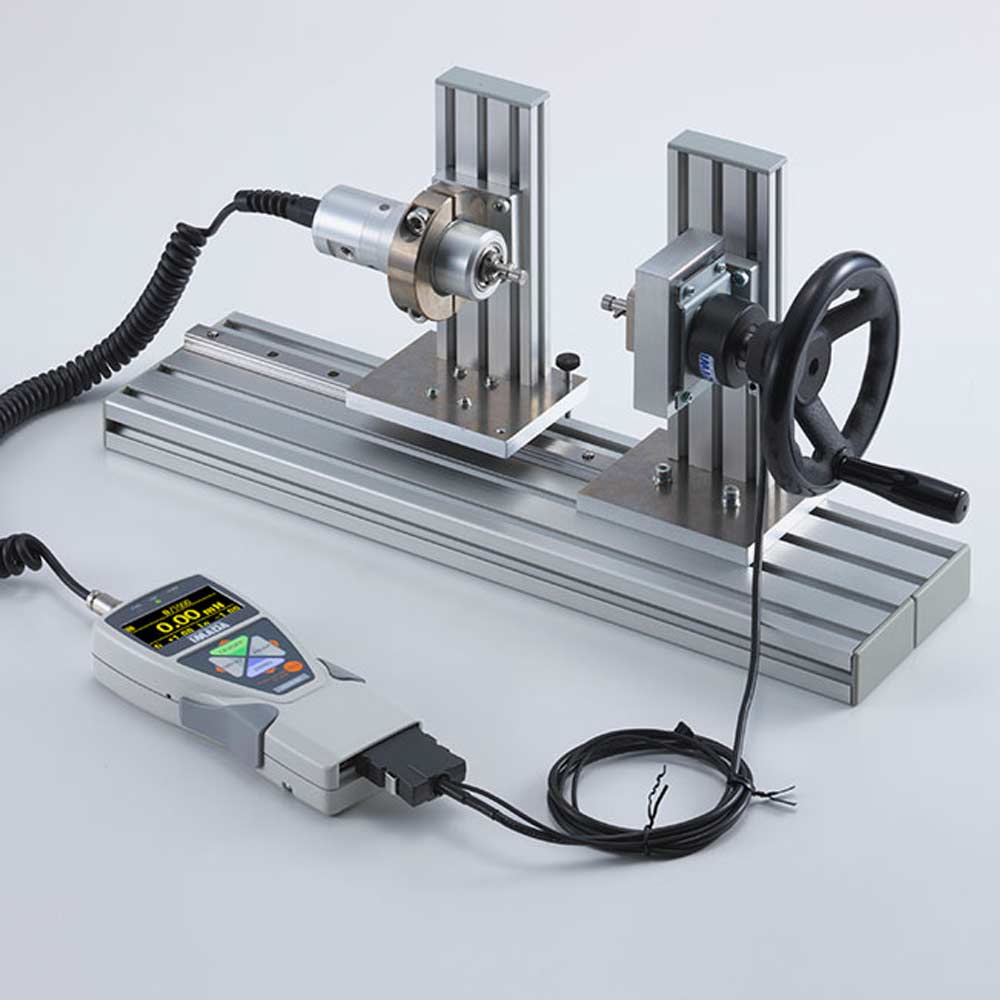

6. HTGS系列手持式扭力測試機 : 搭配手動旋轉式測試台，可固定傳感器及透過手輪旋轉測試樣品，提高了扭矩量測的再現性。 P.S : 可選配角度譯碼器，應用於扭矩-角度的量測模式。 |
 |

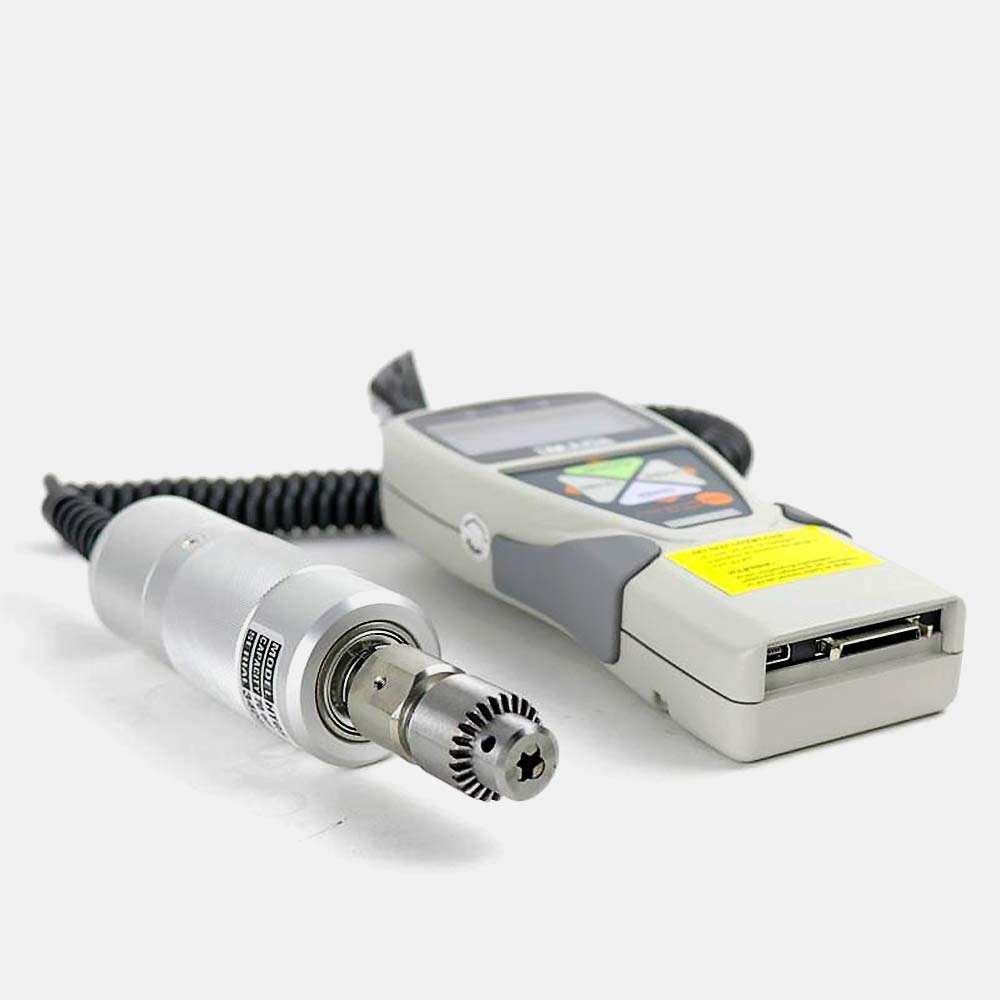

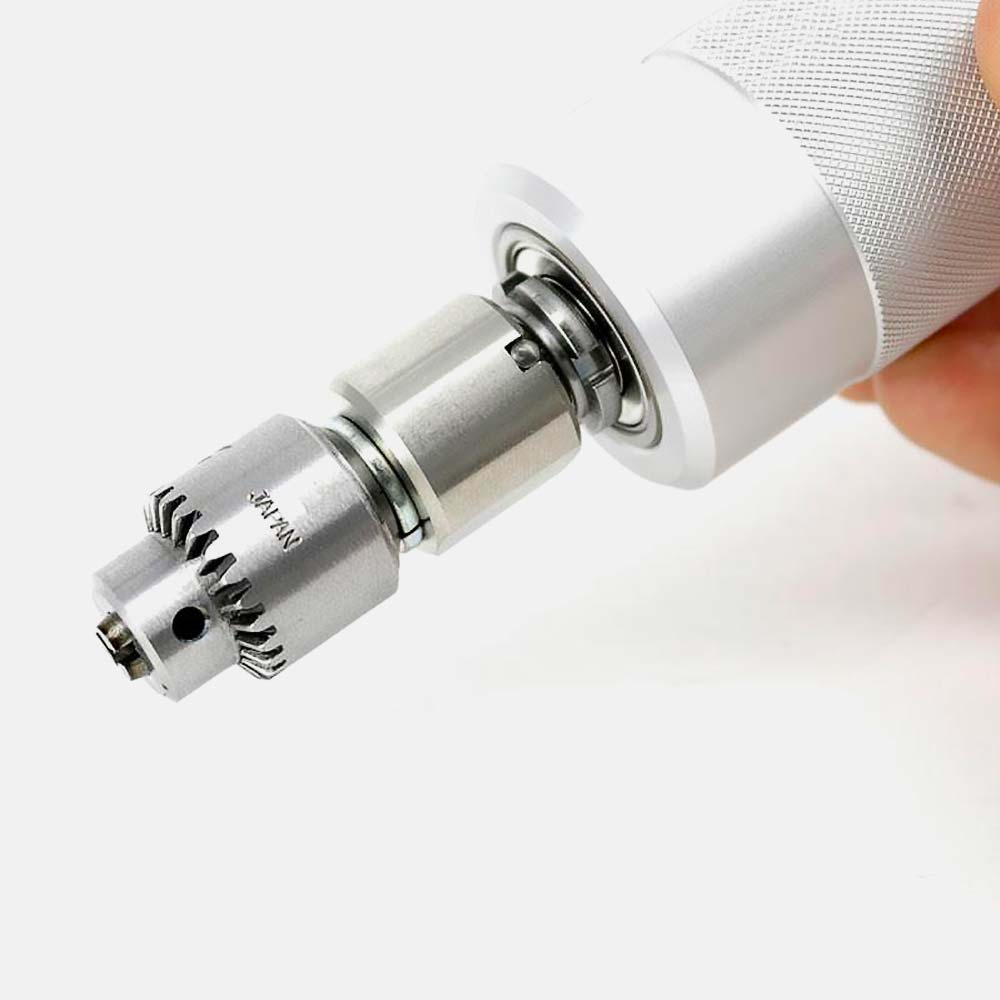

7. HTGS系列手持式扭力測試機 : 適用於螺絲、螺栓的扭力檢測。 |
 |

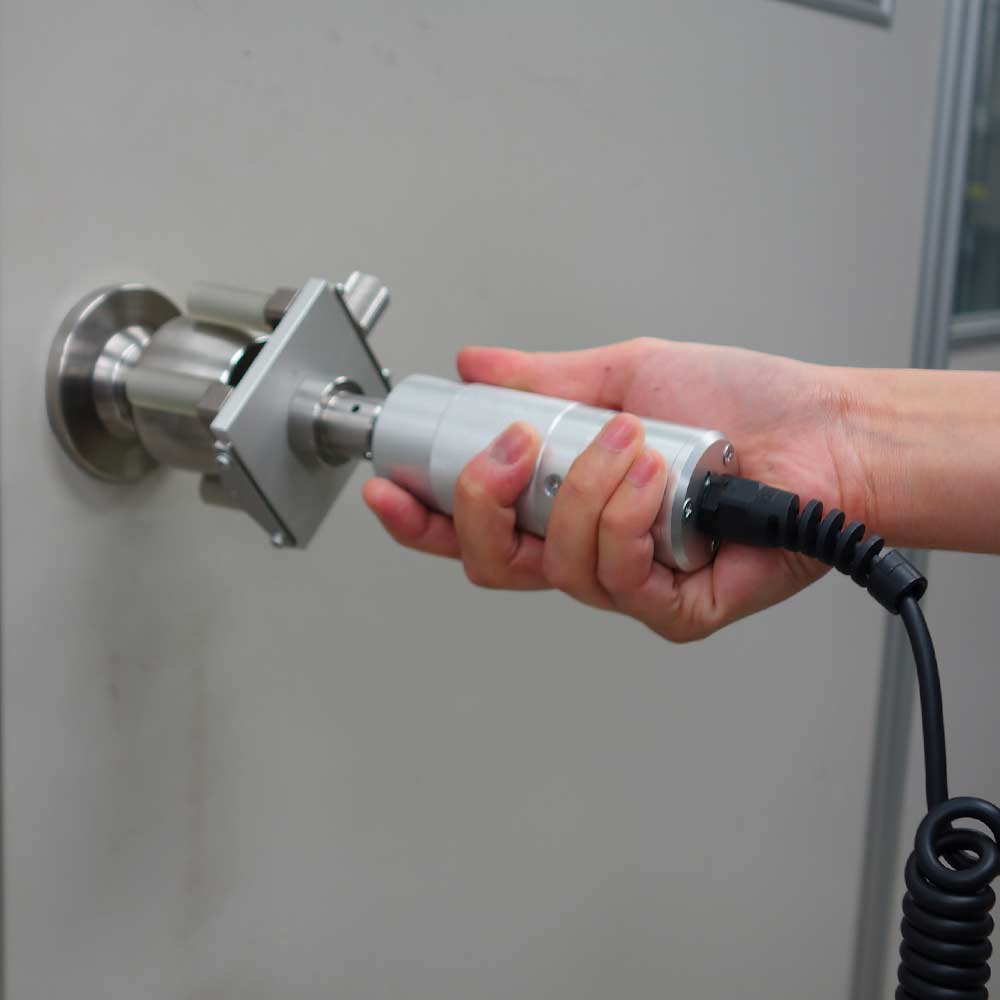

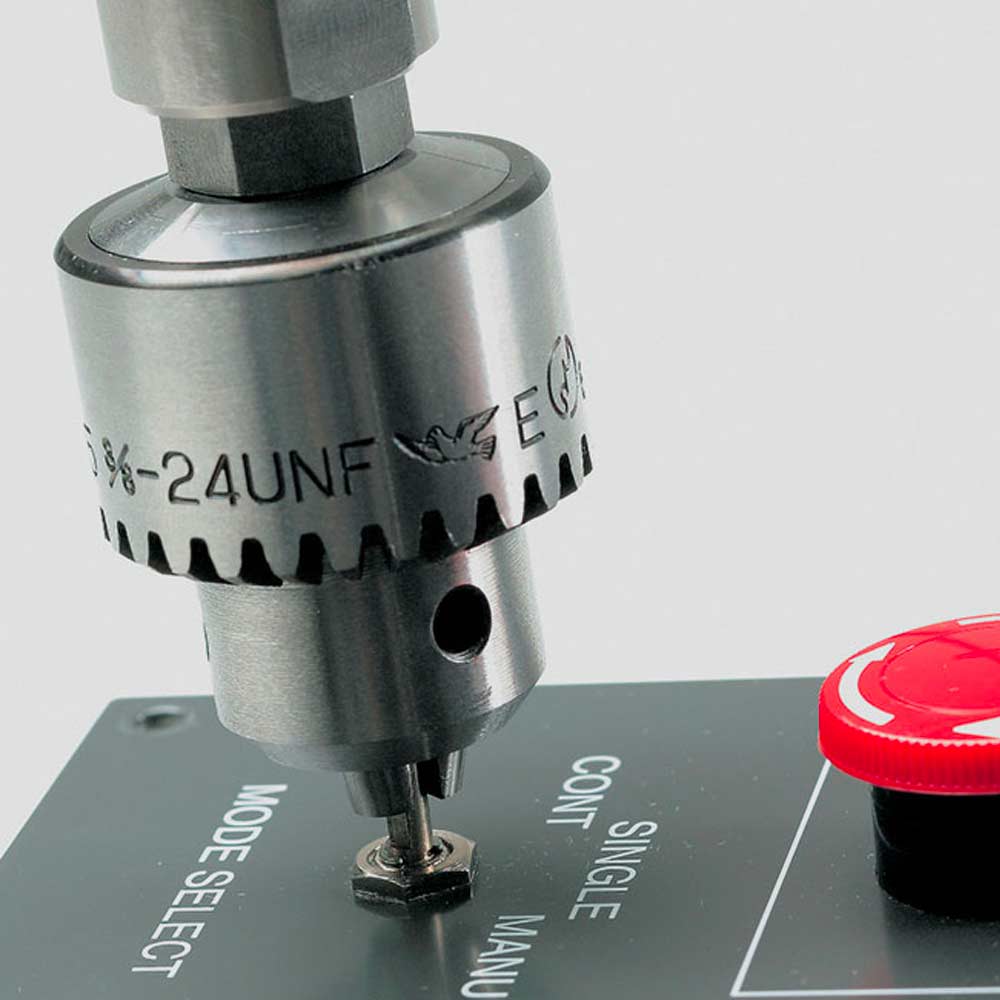

8. HTGS系列手持式扭力測試機 : 適用於容器類瓶蓋及旋轉式開關的扭力檢測。 |
 |
9. HTGS系列手持式扭力測試機 : 可透過 ( USB、無線通訊 ) 輸出模式提供資料傳輸。 |
| 系列 | HTGS |
|---|---|
| 精確度 | ±0.5% F.S ± 1digit |
| 量測單位 | N.m、N.cm、kgf.m、kgf.cm、lbf.in、ozf.in ( 可切換 )
0.5 N.m 量測範圍之機型 : 僅 N.m 一種單位
|
| LED彩色顯示器 | 4位數 |
| 顯示速率 | 16次/1秒 |
| 取樣速率 | 最快 2,000次/秒 |
| 操作時間 | 約6.5小時 / 2小時充滿 |
| 過載保護 | 最大標稱值之200% |
| 超載警報 | 範圍110%以上 : 超載警告( 警示音/訊息顯示 ) |
| 功能 | 多重顯示( 上下2段選擇顯示 ) / 峰值保持( 開啟力或拴緊力 ) / 感度設定( 3段 ) /
自動歸零 / 上下極限值判定( OK、NG判定 ) / +NG警示 / 顯示器反轉 / 符號反轉
/ 密碼保護 / 日期時間的設定 / 內部記憶 1,000筆資料
|
| 輸出功能 | USB ( 2.0、3.0 ) / RS232C / 2VDC 類比輸出( D/A ) / 比較器3階段( -NG/OK/+NG ) / 超載警告 |
| 外部接點輸入 | 開機 / 關機 / 發送並保留 / 歸零 / 峰值、即時值切換 |
| 操作環境 | 溫度：0 ~ 40℃、濕度：20 ~ 80%RH |
| 機體重量 | 顯示器 : 約 490 gf |

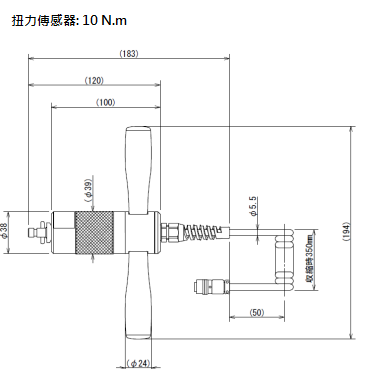

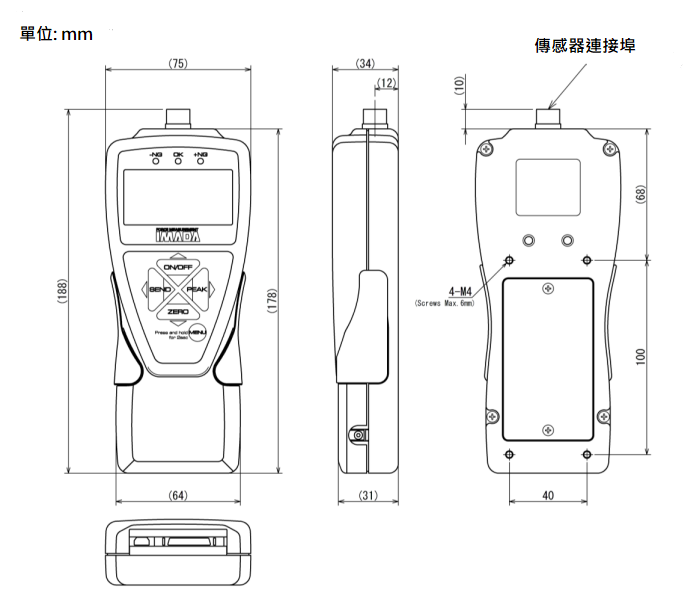

| 外觀形狀 | 參閱外觀尺寸圖 |
| 標準配備 | 驅動程式光碟( 含Force logger/資料讀取軟體 ) / USB線 / AC變壓器 /
操作說明書 / 標準型測定台 / 攜帶盒 / 原廠精度檢查報告
|
式表格
C式表格
| 型號 | Kgf.cm | N.m | lbf.in |
|---|---|---|---|
| HTGS-0.5N | - | 50 x 0.01 ( N.cm ) | - |
| HTGS-2N | 20 x 0.01 | 2 x 0.001 | 18 x 0.01 |
| HTGS-5N | 50 x 0.01 | 5 x 0.001 | 44 x 0.01 |
| HTGS-10N | 100 x 0.1 | 10 x 0.01 | 88 x 0.01 |
| 附屬軟體/Force logger : 附USB訊號線，能簡單的將資料輸入電腦進行數據管理。 | |
|---|---|
 |
主要特色 • 讀取計測資料值。 • 顯示採集數據的最大值、最小值、平均值等統計數據。 • 可以CSV的型式儲存資料。 • 10筆/秒取樣速率。 • 推拉力計/測力計功能設定。 |
| 作業環境
• OS：Windows 8.1 / 10 / 11。
• 硬體：建議CPU Pentium 4(1GHz以上)、記憶體2GB、硬碟10G以上。
• 平台：.NET Framework 4.8 以上。
• 執行環境：Internet Explorer 6.0、Windows Installer 3.0以上或更高版本。
• USB 1.1、USB 2.0連接埠。
|
|
C表
| 力量V.S時間圖表製作軟體/Force Recorder : 標準版 | |
|---|---|
 |
簡介 • 繪製力量-時間曲線圖。
|
| 無線式資料傳輸系統 : WL01 | |
 |
簡介 • 無線通信允許從遠端處接收數據。 • 接收檢測數據和防止干擾功能維持穩定的通信品質。 • 開放的通信格式，可匯入客戶的接收端設備。 |
 |
簡介 • 手動旋轉式測試台，適用於水平方向的扭矩量測。 • 可固定傳感器及透過手輪旋轉測試樣品，提高了扭矩量測的再現性。 • 固定把手可快速定位載物台，易於安裝和拆卸樣品。 • 可結合角度式譯碼器分析扭矩-角度關係。( 訂製品 ) |
 |

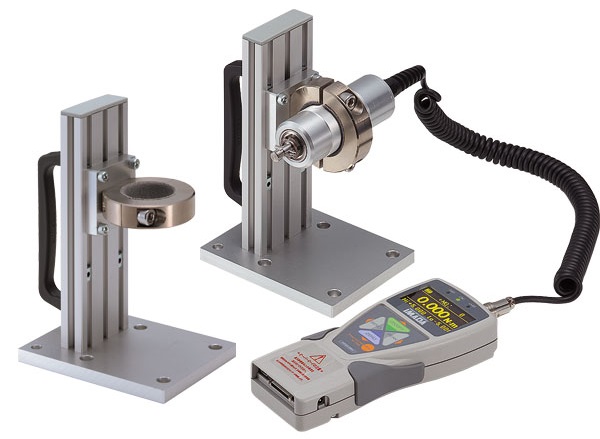

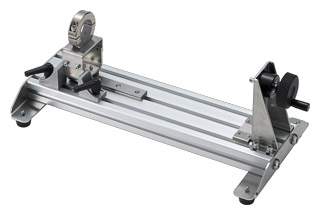

簡介 • 臥式/立式固定傳感器，可提高量測的重複性和再現性。 • 臥式應用 : 扭簧類的扭力檢測。 • 立式應用 : 測量螺絲和齒輪組的轉動力測試。 |
