■ 2,000 Hz 高取樣率可於測試過程中精確快速地擷取細微的力量變化量及峰值。
■ 三層分拆式 LED 顯示器，使用者可自行定義顯示內容。
■ 透過 ( USB、無線通訊或類比 ) 輸出模式提供資料傳輸或 連結外部設備 執行自動化測試。
■ 附贈 Force logger / 資料讀取軟體，進行數據管理。或選購 Force Recorder Next Standard 版軟體，記錄及繪製 力量 v.s 時間 測試圖表。
■ 拉力 / 推力峰值保留功能。
■ 單一機型可同時量測 拉伸力 / 壓縮力。
 |

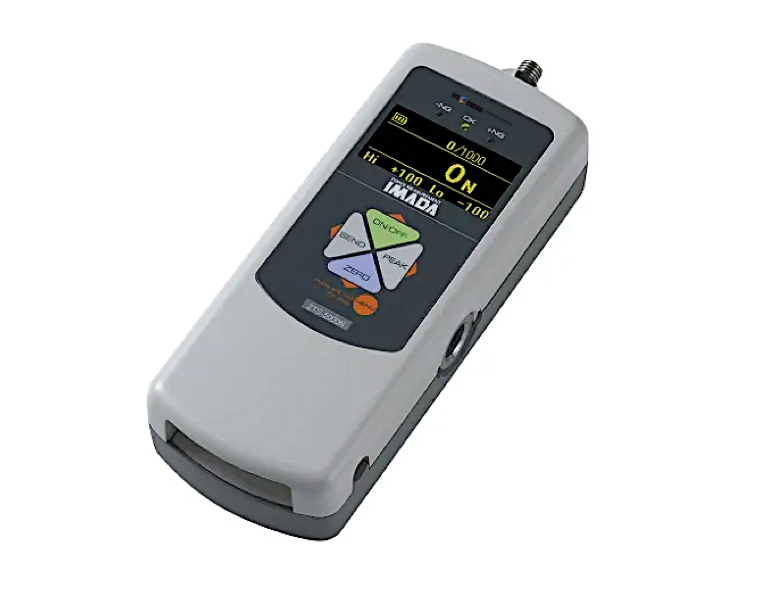

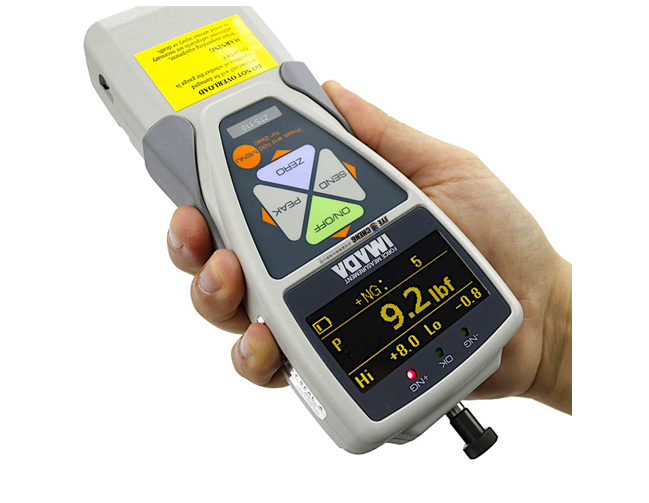

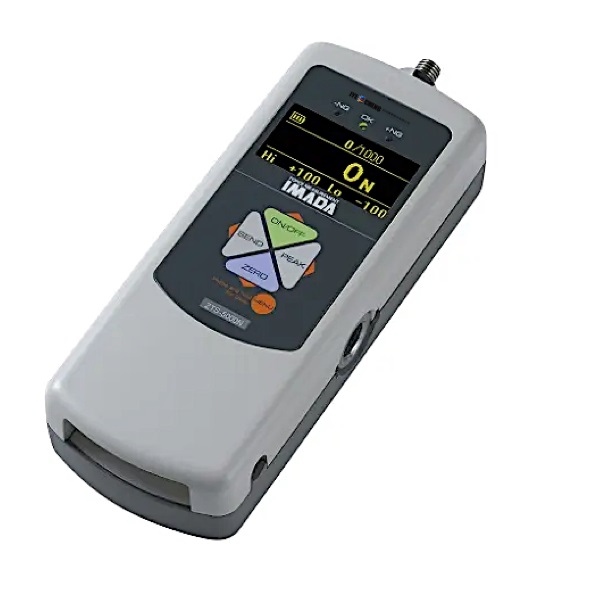

1. ZTS 數位式推拉力計 : 輕量化設計及堅固的壓鑄式鋁製外殼機構件適用於任何環境。 |
 |

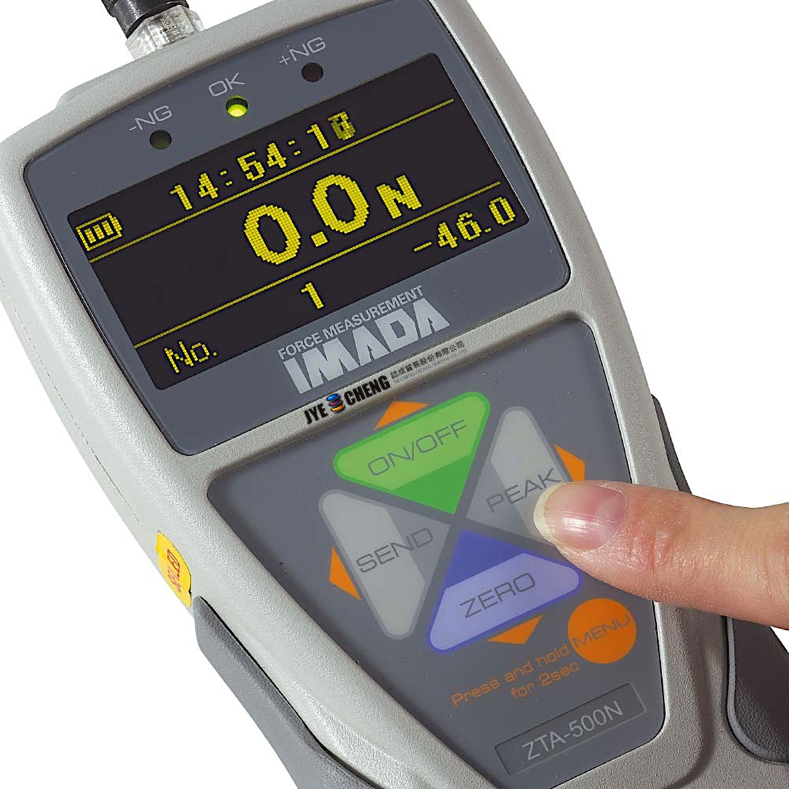

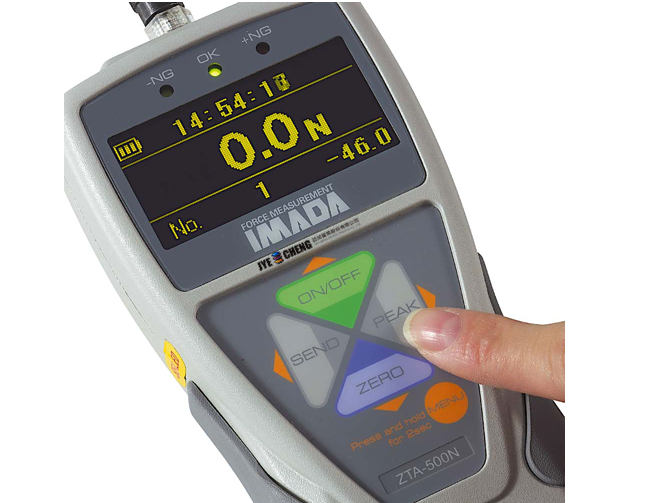

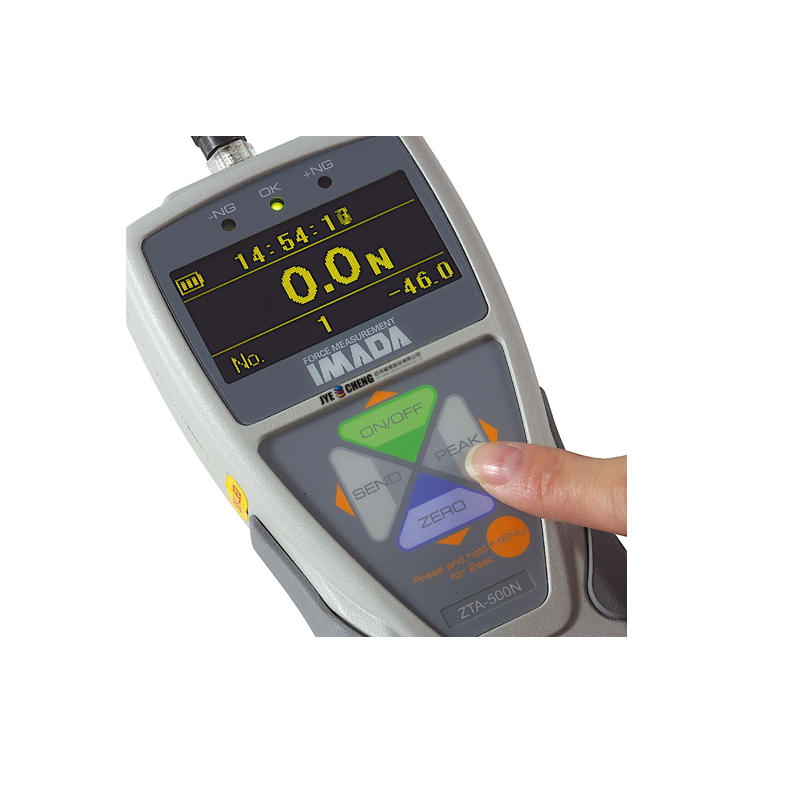

2. ZTS 電子式測力計 : 內建三層分拆式 LED 顯示器，使用者可自行定義顯示內容。 |
 |

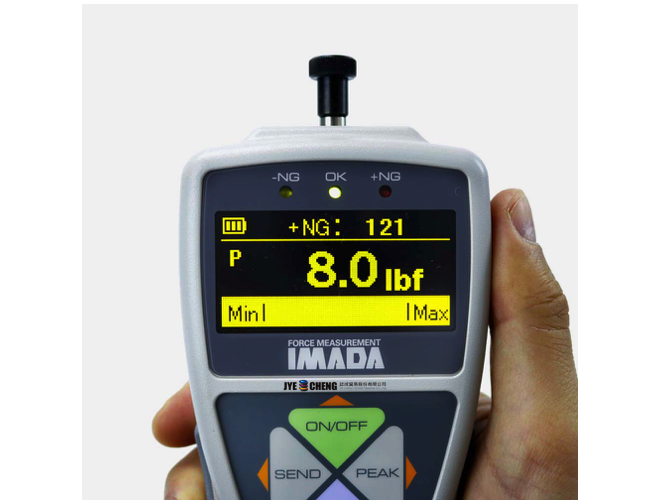

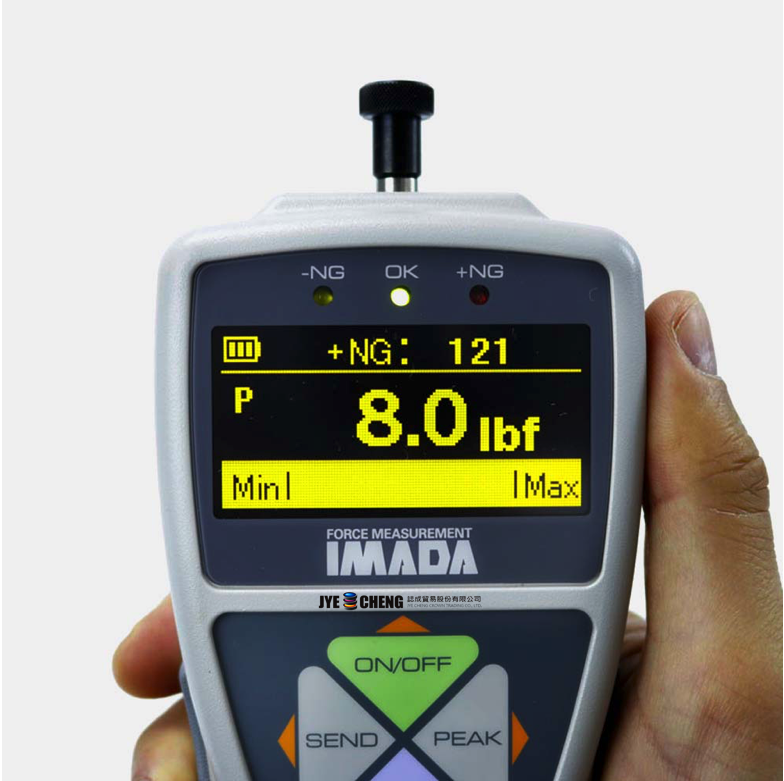

3. ZTS 數位式推拉力計俱有 : OK、+/- NG 三階段的測試結果判定功能。 |
 |

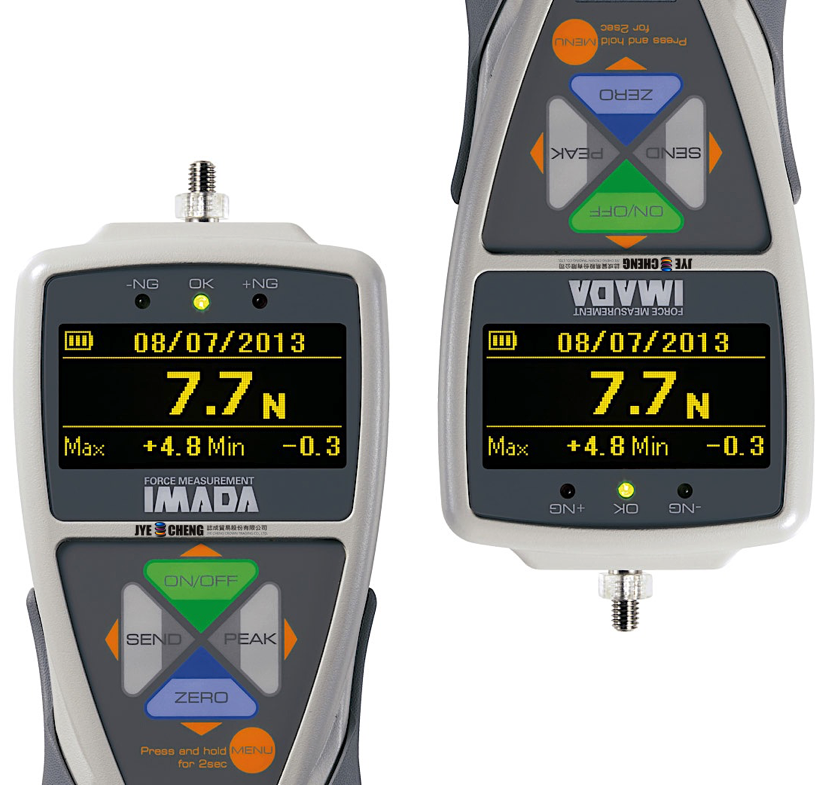

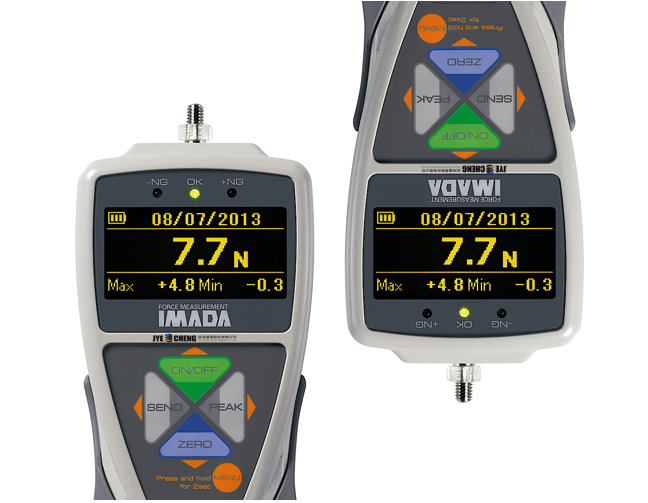

4. ZTS 數位式推拉力計 : 可依據測試需求變更顯示器的方向別。 |
 |

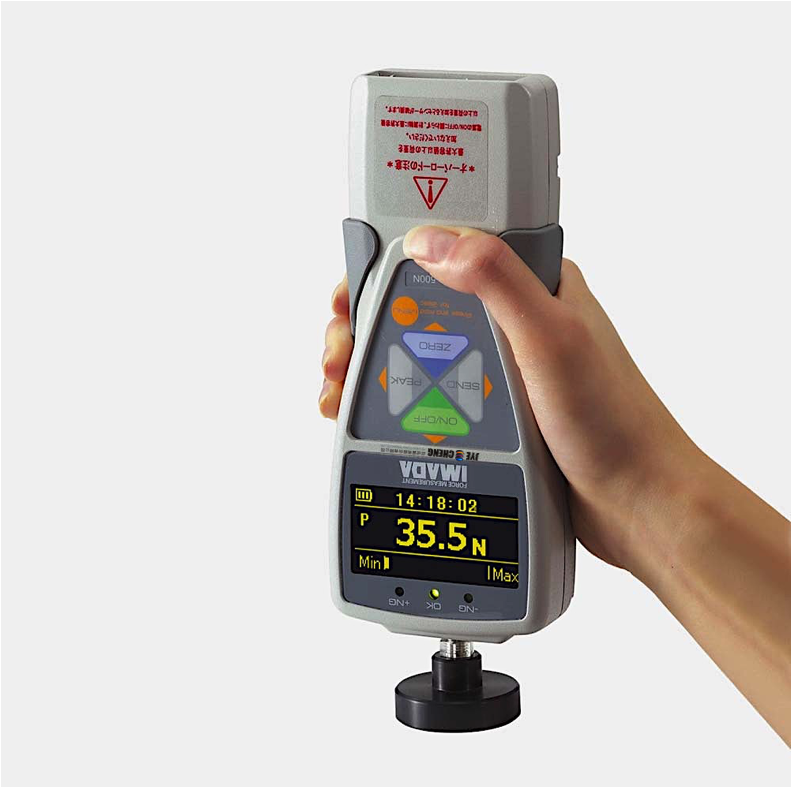

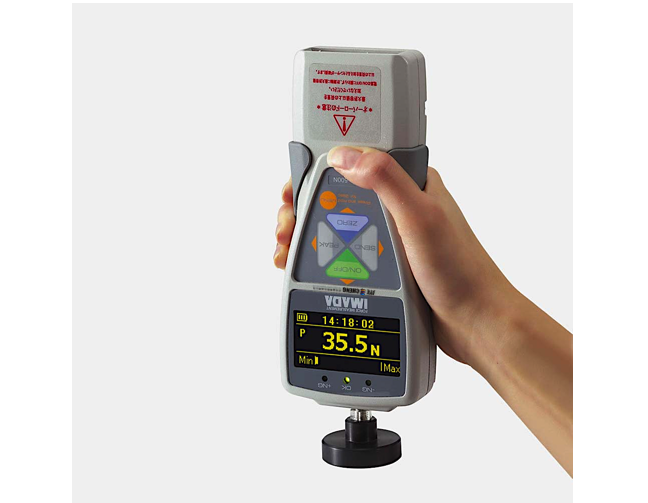

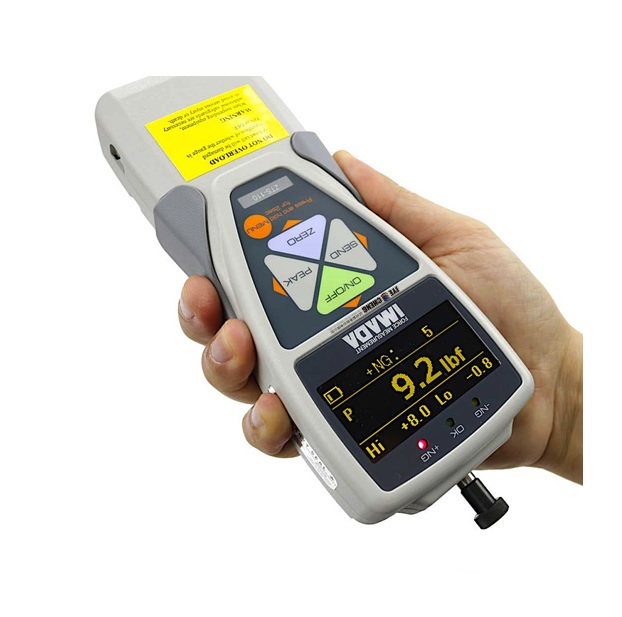

5. ZTS 數位式推拉力計 : 基於人體工學設計之鋁質堅固機體結構及機身外覆防滑膠條，確保在手持的測試條件下亦能產生準確的結果。 |
 |
6. ZTS 電子式測力計 : 1,000筆資料儲存容量，使用附贈 Force Logger / 資料讀取軟體 可透過 USB 連接至 PC 進行數據管理。 |
 |

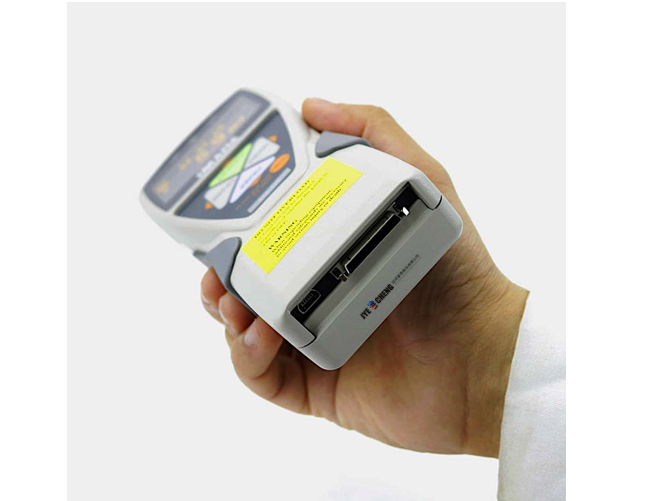

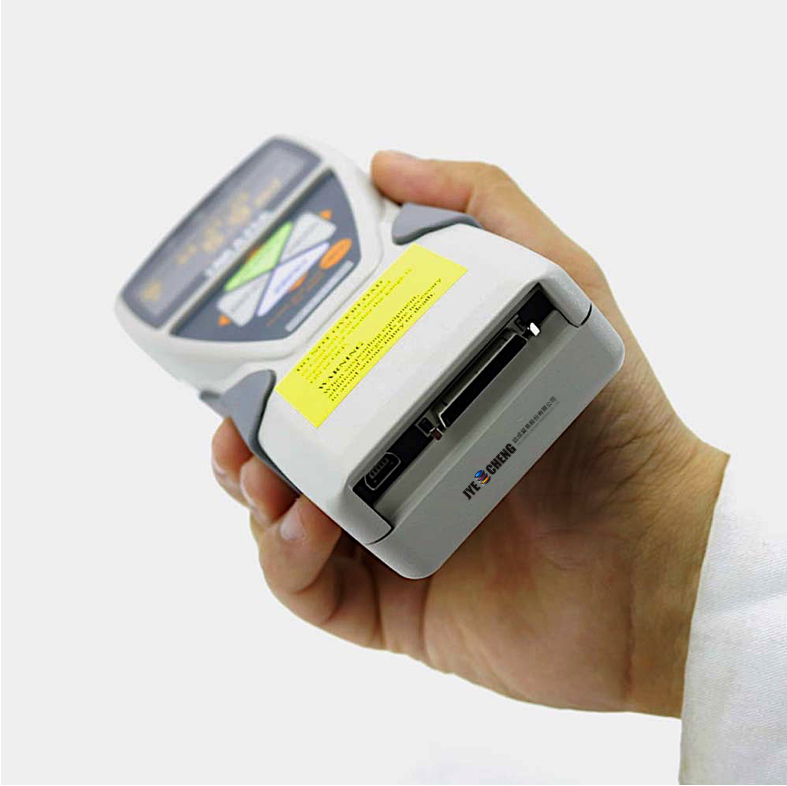

7. ZTS 電子式測力計 : 可透過 ( USB、無線通訊或類比 ) 輸出模式提供資料傳輸或連結外部設備執行自動化測試。 |
C式表格
表格
| 型號 | ZTS-高負載 |
|---|---|
| 精準度 | ± ( 0.2% F.S ± 1 digit ) |
| 量測單位 | N ( KN )、Kgf 、lbf |
| LED彩色顯示器 | 4位數 |
| 顯示速率 | 16次 / 1秒 |
| 取樣速率 | 最快 2,000次 / 秒 |
| 操作時間 | 約 6.5小時 / 2小時充滿 |
| 過載保護 | 最大標稱值之 200% |
| 超載警報 | 範圍 110% 以上 : 超載警告 ( 警示音 / 訊息顯示 ) |
| 功能 | 多重顯示 ( 上下2段選擇顯示 ) / 峰值保持 ( 拉力或推力 ) / 感度設定 ( 3段 ) / 自動歸零 上下極限值判定 ( OK、NG 判定 ) / +NG警示 / 顯示器反轉 / 符號反轉 / 密碼保護 日期時間的設定 / 內部記憶 1,000筆 資料 |
| 輸出功能 | USB ( 2.0、3.0 ) / RS232C / 2VDC 類比輸出 ( D/A ) / 比較器3階段 ( -NG / OK / +NG ) / 超載警報 |
| 外部接點輸入 | 開機 / 關機 / 發送並保留 / 歸零 / 峰值、即時值切換 |
| 操作環境 | 溫度：0 ~ 40℃、濕度：20 ~ 80%RH |
| 機體重量 | 約 1,100 g |

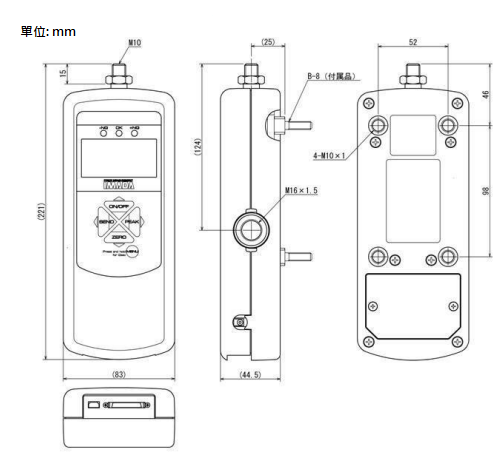

| 外觀形狀 | 參閱外觀尺寸圖 |

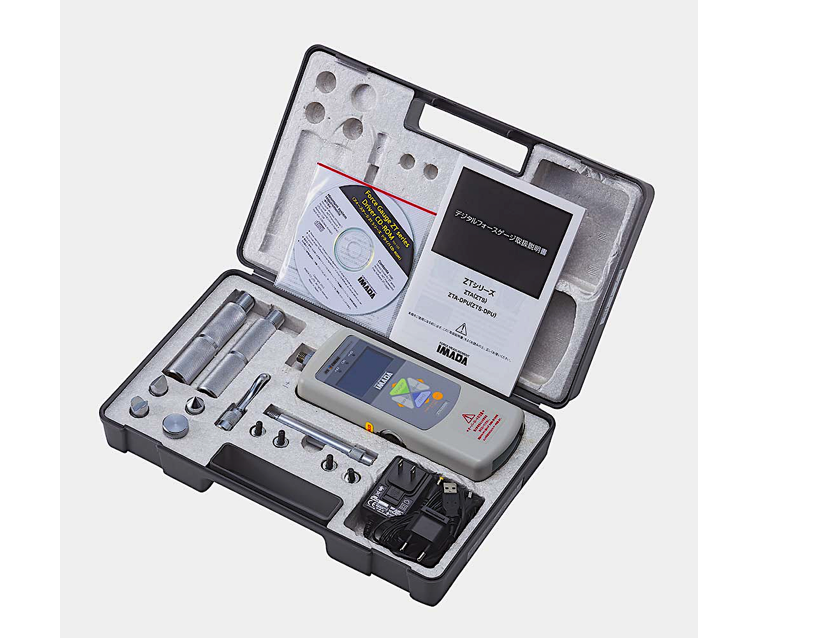

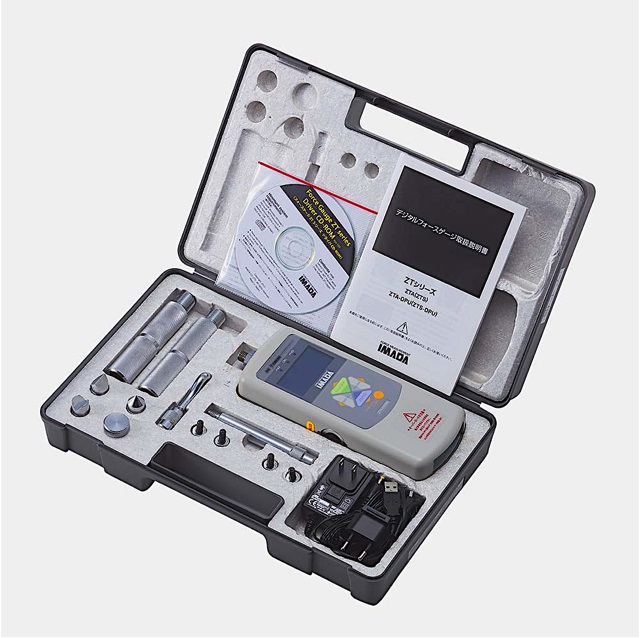

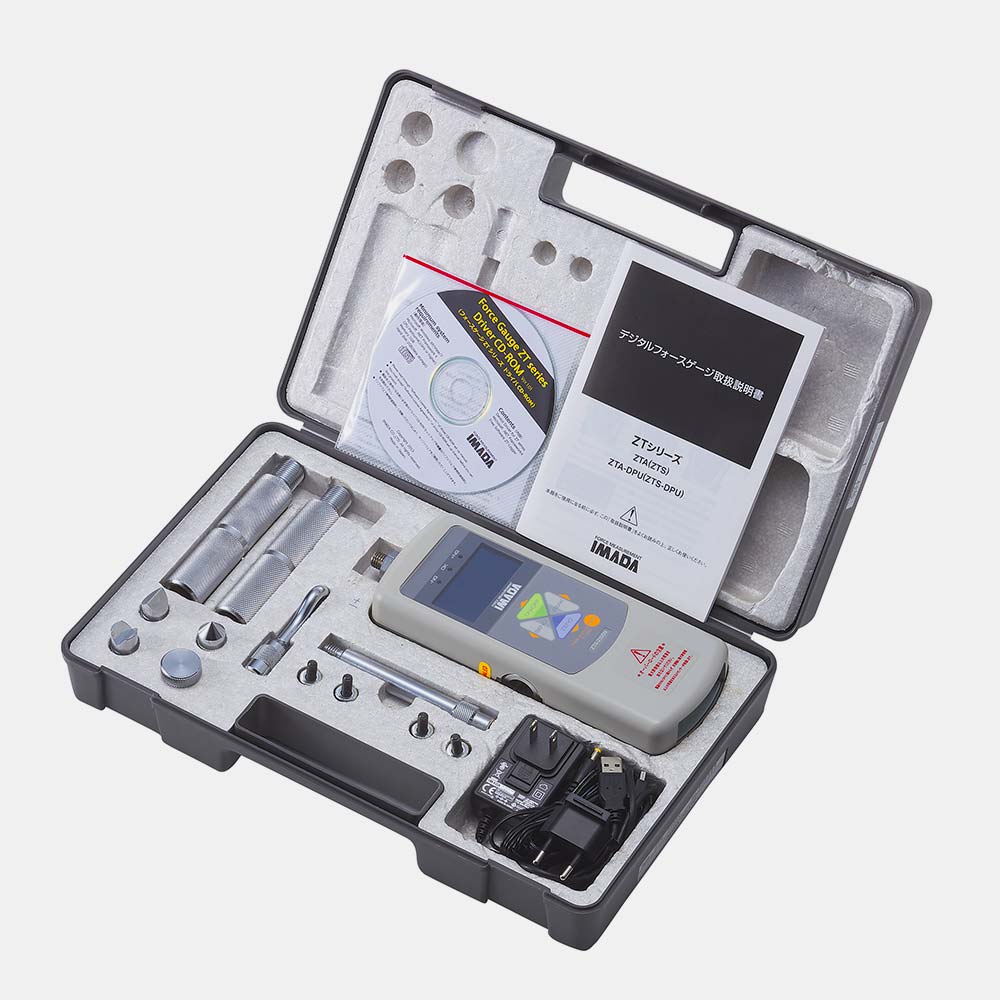

| 標準配備 | 驅動程式光碟 ( 含 Force logger / 資料讀取軟體 ) / USB線 / AC變壓器 / 操作說明書 附屬配件 ( 依測試容量不同有所差異 ) / 攜帶盒 / 原廠精度檢查報告 |
| 測試容量 x 解析度 | ||||
|---|---|---|---|---|
| 型號 | Kgf | N | lbf | 附屬配備 |
| ZTS-2500N | 250 x 0.1 | 2,500 x 1 | 550 x 0.1 | B1 ~ B8 |
| ZTS-5000N | 500 x 0.1 | 5,000 x 1 | 1,100 x 1 | |
C式表格
| 8個配件 | |||
|---|---|---|---|

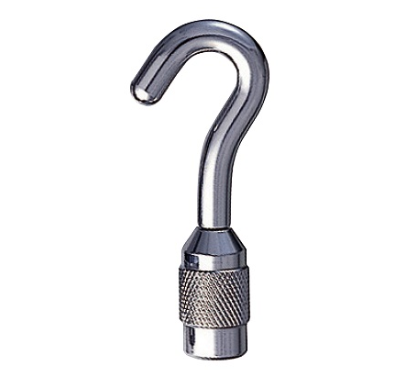

| 鈎型測頭/小型 B-1 |

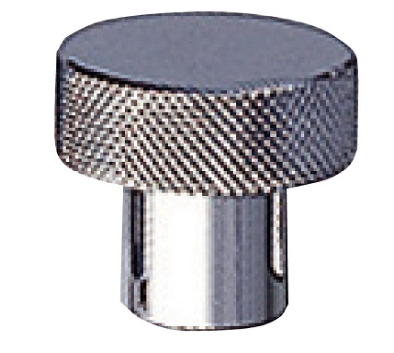

平型測頭 B-2 |

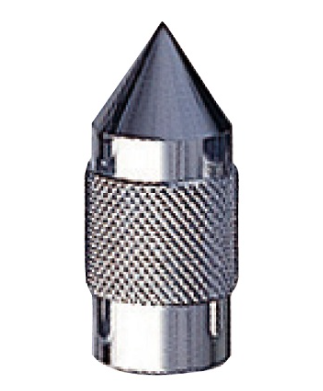

錐型測頭 B-3 |

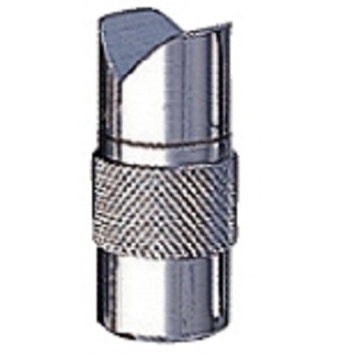

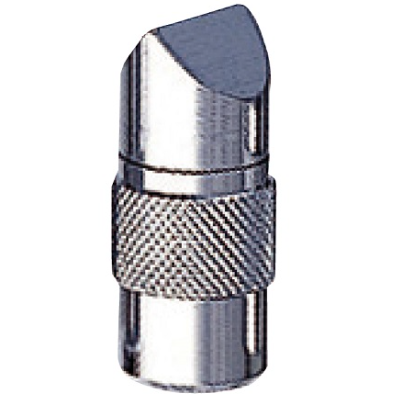

鑿型測頭 B-4 |
 |
 |
 |
 |
| V型槽測頭 B-5 |

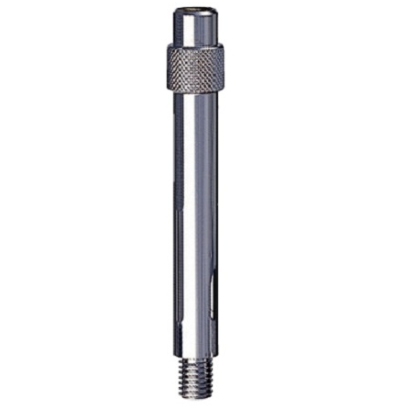

延長桿 B-6 |
金屬專屬握把 B-7 |

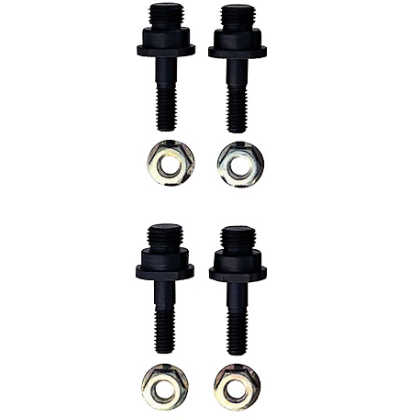

安裝螺絲 B-8 |
 |
 |
 |
 |
C式表
C式表格
| 附屬軟體 / Force logger : 附USB訊號線，能簡單的將資料輸入電腦進行數據管理。 | |
|---|---|
 |
主要特色 • 讀取計測資料值。 • 顯示採集數據的 最大值、最小值、平均值 等統計數據。 • 可以 CSV 的型式儲存資料。 • 10筆/秒 取樣速率。 • 推拉力計 / 測力計 功能設定。 |
| 作業環境 • OS：Windows 8.1 / 10 / 11。 • 硬體：建議 CPU Pentium 4 ( 1GHz 以上 )、記憶體 2GB、硬碟 10G 以上。 • 平台：.NET Framework 4.8 以上。 • 執行環境：Internet Explorer 6.0、Windows Installer 3.0 以上或更高版本。 • USB 1.1、USB 2.0 連接埠。 |
|
C表

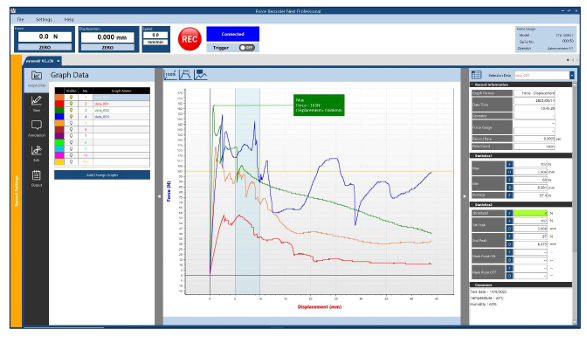

| 力量 V.S 時間 圖表製作軟體 / Force Recorder Next Standard : 標準版 | |
|---|---|
 |
簡介 • 繪製 力量 - 時間 曲線圖。 測試結果可進行圖形堆疊與比較功能，進行視覺化彙整與分析，有效提升測試效率與結果判讀性。
|
| 無線式資料傳輸系統 : WL01 | |
 |
簡介 • 無線通信允許從遠端處接收數據。 • 接收檢測數據和防止干擾功能維持穩定的通信品質。 • 開放的通信格式，可匯入客戶的接收端設備。 |
式表
訂購資訊
| 型號 | 描述 |
|---|---|
| ZTS-2500N | 數位式推拉力計 : 250 Kgf x 0.1 Kgf / 2,500 N x 1 N / 550 lbf x 0.1 lbf |
| ZTS-5000N | 數位式推拉力計 : 500 Kgf x 0.1 Kgf / 5,000 N x 1 N / 1,100 lbf x 1 lbf |
