■ 量測 壓縮 / 下壓力。
■ 其密封式結構可執行可靠性和穩定性的高精度測試需求。
■ 適用於作業空間狹窄及小型物件的壓縮力測試。
■ 顯示器、感測器分離型測力計，可配置於多種下壓力的 測試設備 中。

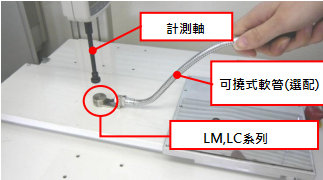

■ 可安裝於 衝壓機 / 沖床鈑金機器 或黏貼於 可撓式軟管端 進行壓縮力量的各種測試應用。
■ 可集成至測試設備中或生產線上。
 |

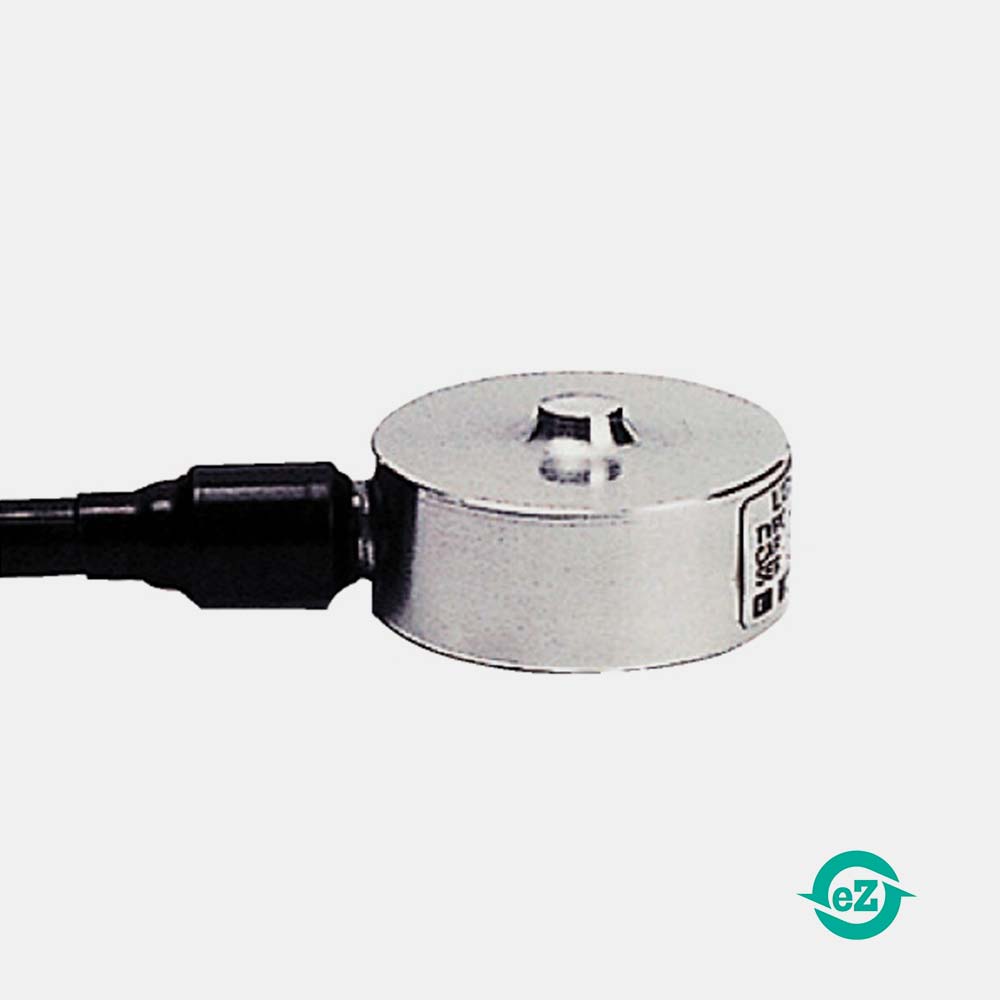

LC系列 壓縮型力量傳感器/感測器 : 可安裝於 衝壓機 / 沖床鈑金機器 或黏貼於 可撓式軟管端 進行壓縮力量的各種測試應用。 |
| 型號 | LC-500N ~ 20KN |
| 測試容量 | 50 ~ 2,000 Kgf / 500 N ~ 20 KN / 110 ~ 4,400 lbf |
| 安全過載等級 | 150% |
| 工作環境（允許溫度 ) | -10 ~ +70℃ ( -15℃ ～ +80℃ ) |
| 機體重量 | 約 500 g |
| 纜線長度 | 5 M |
| 計測軸軸徑 | 請參閱【外觀尺寸】內容 |
B式表格
| 感測器與顯示器組合的機型 | |||||
|---|---|---|---|---|---|
| 型號 | 測試容量 | 精確度 | Kgf | N | lbf |
| ZTS-LC-500N | 500N | ± 0.5%F.S. | 50 x 0.01 | 500 x 0.1 | 110 x 0.1 |
| ZTS-LC-1000N | 1,000N | 100 x 0.1 | 1,000 x 1 | 220 x 0.1 | |
| ZTS-LC-2000N | 2,000N | 200 x 0.1 | 2,000 x 1 | 440 x 0.1 | |
| ZTS-LC-5000N | 5,000N | 500 x 0.1 | 5,000 x 1 | 1,100 x 1 | |
| ZTS-LC-10KN | 10 KN | 1,000 x 1 | 10 x 0.01 ( KN ) | 2,200 x 1 | |
| ZTS-LC-20KN | 20 KN | 2,000 x 1 | 20 x 0.01 ( KN ) | 4,400 x 1 | |
C表
| 力量 V.S 時間 圖表製作軟體 / Force Recorder : 標準版 | |
|---|---|
 |
簡介 • 繪製 力量 - 時間 曲線圖。
|
| 無線式資料傳輸系統 : WL01 | |
 |
簡介 • 無線通信允許從遠端處接收數據。 • 接收檢測數據和防止干擾功能維持穩定的通信品質。 • 開放的通信格式，可匯入客戶的接收端設備。 |
式表
訂購資訊
| 型號 | 描述 |
|---|---|
| ZTS-LC-500N | 分離型數位式推拉力計 : 50 Kgf x 0.01 Kgf / 500 N x 0.1 N / 110 lbf x 0.1 lbf |
| ZTS-LC-1000N | 分離型數位式推拉力計 : 100 Kgf x 0.1 Kgf / 1,000 N x 1 N / 220 lbf x 0.1 lbf |
| ZTS-LC-2000N | 分離型數位式推拉力計 : 200 Kgf x 0.1 Kgf / 2,000 N x 1 N / 440 lbf x 0.1 lbf |
| ZTS-LC-5000N | 分離型數位式推拉力計 : 500 Kgf x 0.1 Kgf / 5,000 N x 1 N / 1,100 lbf x 1 lbf |
| ZTS-LC-10KN | 分離型數位式推拉力計 : 1,000 Kgf x 1 Kgf / 10 KN x 0.01 KN / 2,200 lbf x 1 lbf |
| ZTS-LC-20KN | 分離型數位式推拉力計 : 2,000 Kgf x 1 Kgf / 20 KN x 0.01 KN / 4,400 lbf x 1 lbf |
