■ 量測 壓縮 / 下壓力。
■ 適用於作業空間狹窄及小型物件的壓縮力測試。
■ 顯示器、感測器分離型測力計，可配置於多種下壓力的 測試設備 中。

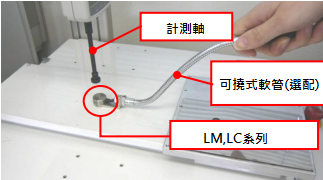

■ 可安裝於 衝壓機 / 沖床鈑金機器 或黏貼於 可撓式軟管端 進行下壓力量的各種測試應用。
■ 可集成至測試設備中或生產線上。
 |

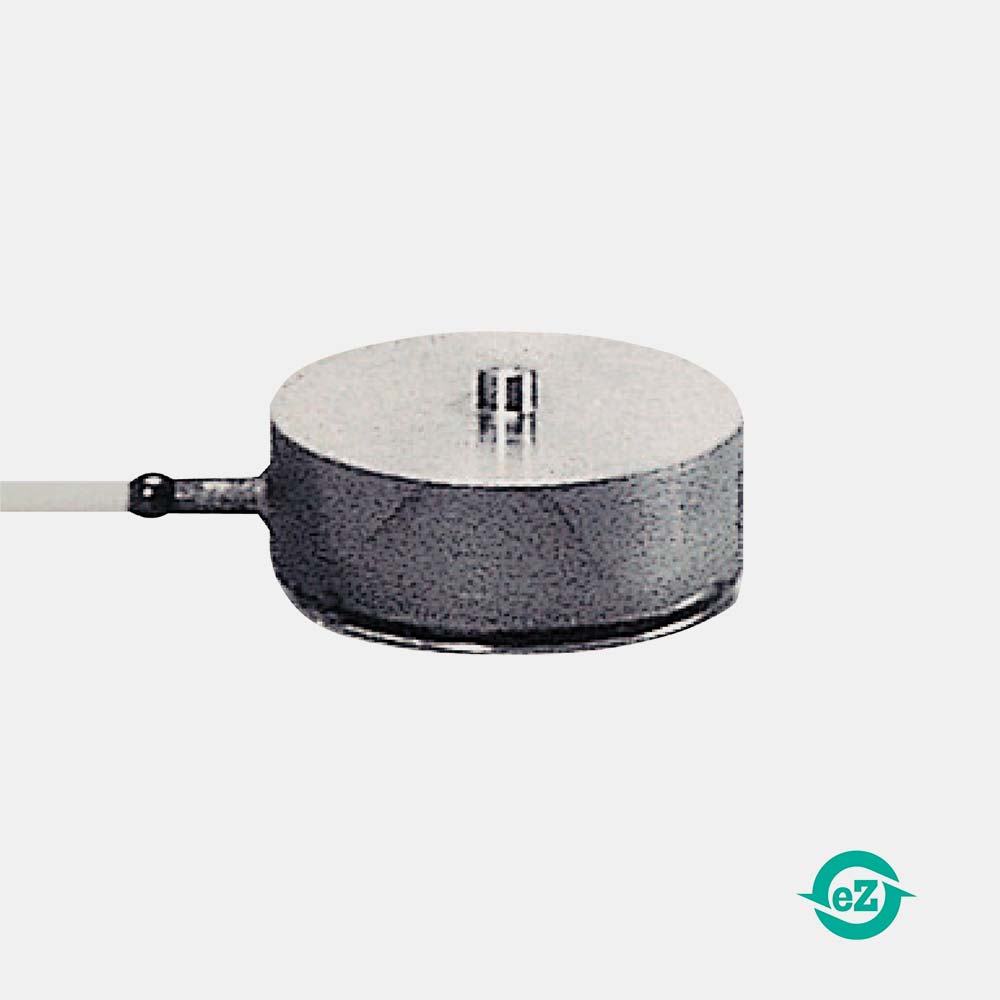

LM系列 壓縮型力量傳感器/感測器 : 可安裝於 衝壓機 / 沖床鈑金機器 或黏貼於 可撓式軟管端 進行下壓力量的各種測試應用。 |
| 型號 | LM-10N ~ 20KN |
| 測試容量 | 1 ~ 2,000 Kgf / 10 N ~ 20 KN / 2.2 ~ 4,400 lbf |
| 安全過載等級 | 10 N ~ 2,000 N : 200% / 5 KN ~ 20 KN : 120% |
|
工作環境（允許溫度） |
10 N : -10℃ ～ +50℃ ( -20℃ ～ +60℃ ) 20 N ~ 2,000 N : 0℃ ～ +50℃ ( -10℃～ +60℃ ) 5 KN ~ 20 KN : -5℃ ～ +50℃ ( -10℃ ～ +60℃ ) |
| 機體重量 | 10 N ~ 50 N : 約 40 g 100 N ~ 2,000 N : 約 60 g 5,000 N ~ 20 KN : 約 70 g |
| 纜線長度 | 10 N ~ 2,000 N : 2 M / 5 KN ~ 20 KN : 3 M |

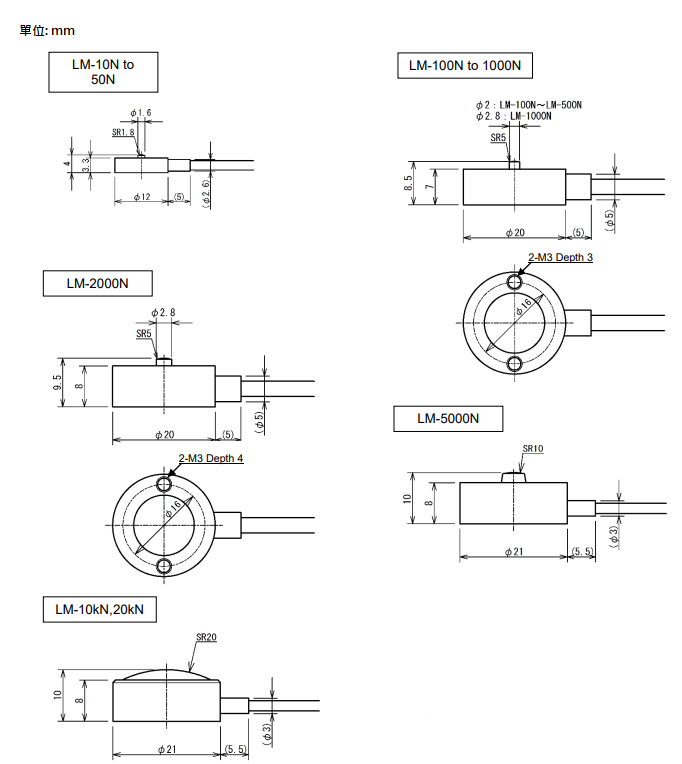

| 計測軸軸徑 | 請參閱【外觀尺寸】內容 |
B式表格
| 感測器與顯示器組合的機型 | |||||
|---|---|---|---|---|---|
| 型號 | 測試容量 | 精確度 | Kgf | N | lbf |
| ZTS-LM-10N | 10 N | ± 2.0%F.S. | 1 x 0.001 | 10 x 0.01 | 2.2 x 0.001 |
| ZTS-LM-20N | 20 N | 2 x 0.001 | 20 x 0.01 | 4.4 x 0.001 | |
| ZTS-LM-50N | 50 N | 5 x 0.001 | 50 x 0.01 | 11 x 0.01 | |
| ZTS-LM-100N | 100 N | 10 x 0.01 | 100 x 0.1 | 22 x 0.01 | |
| ZTS-LM-200N | 200 N | 20 x 0.01 | 200 x 0.1 | 44 x 0.01 | |
| ZTS-LM-500N | 500 N | 50 x 0.01 | 500 x 0.1 | 110 x 0.1 | |
| ZTS-LM-1000N | 1,000 N | 100 x 0.1 | 1,000 x 1 | 220 x 0.1 | |
| ZTS-LM-2000N | 2,000 N | 200 x 0.1 | 2,000 x 1 | 440 x 0.1 | |
| ZTS-LM-5000N | 5,000 N | 500 x 0.1 | 5,000 x 1 | 1,100 x 1 | |
| ZTS-LM-10KN | 10 KN | 1,000 x 1 | 10 x 0.01 ( KN ) | 2,200 x 1 | |
| ZTS-LM-20KN | 20 KN | ± 3.5%F.S. | 2,000 x 1 | 20 x 0.01 ( KN ) | 4,400 x 1 |
C表
| 力量 V.S 時間 圖表製作軟體 / Force Recorder : 標準版 | |
|---|---|
 |
簡介 • 繪製 力量 - 時間 曲線圖。
|
| 無線式資料傳輸系統 : WL01 | |
 |
簡介 • 無線通信允許從遠端處接收數據。 • 接收檢測數據和防止干擾功能維持穩定的通信品質。 • 開放的通信格式，可匯入客戶的接收端設備。 |
式表
訂購資訊
| 型號 | 描述 |
|---|---|
| ZTS-LM-10N | 分離型數位式推拉力計 : 1 Kgf x 0.001 Kgf / 10 N x 0.01 N / 2.2 lbf x 0.001 lbf |
| ZTS-LM-20N | 分離型數位式推拉力計 : 2 Kgf x 0.001 Kgf / 20 N x 0.01 N / 4.4 lbf x 0.001 lbf |
| ZTS-LM-50N | 分離型數位式推拉力計 : 5 Kgf x 0.001 Kgf / 50 N x 0.01 N / 11 lbf x 0.01 lbf |
| ZTS-LM-100N | 分離型數位式推拉力計 : 10 Kgf x 0.01 Kgf / 100 N x 0.1 N / 22 lbf x 0.01 lbf |
| ZTS-LM-200N | 分離型數位式推拉力計 : 20 Kgf x 0.01 Kgf / 200 N x 0.1 N / 44 lbf x 0.01 lbf |
| ZTS-LM-500N | 分離型數位式推拉力計 : 50 Kgf x 0.01 Kgf / 500 N x 0.1 N / 110 lbf x 0.1 lbf |
| ZTS-LM-1000N | 分離型數位式推拉力計 : 100 Kgf x 0.1 Kgf / 1,000 N x 1 N / 220 lbf x 0.1 lbf |
| ZTS-LM-2000N | 分離型數位式推拉力計 : 200 Kgf x 0.1 Kgf / 2,000 N x 1 N / 440 lbf x 0.1 lbf |
| ZTS-LM-5000N | 分離型數位式推拉力計 : 500 Kgf x 0.1 Kgf / 5,000 N x 1 N / 1,100 lbf x 1 lbf |
| ZTS-LM-10KN | 分離型數位式推拉力計 : 1,000 Kgf x 1 Kgf / 10 KN x 0.01 KN / 2,200 lbf x 1 lbf |
| ZTS-LM-20KN | 分離型數位式推拉力計 : 2,000 Kgf x 1 Kgf / 20 KN x 0.01 KN / 4,400 lbf x 1 lbf |
