■ 量測 拉伸力 / 壓縮力。
■ 顯示器、感測器分離型測力計，可配置於多種 拉力、推力測試設備中。
■ IP65 / 防塵防水等級 可於潮濕或多塵的工作環境中進行量測應用。
■ 兩側的內螺紋孔位可個別固定傳感器及連接量測用相關配件。
■ 可集成至測試設備中或生產線上。
 |

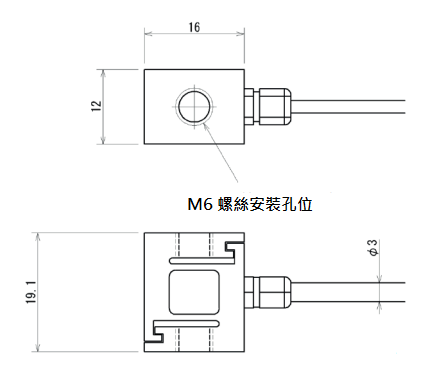

1. SCX型 系列拉伸及壓縮型力量傳感器/感測器 : 頂部和底部內建 M6 螺絲孔，可以透過螺絲簡易的安裝到設備中。 |
 |
2. SCX型 系列拉伸及壓縮型力量傳感器/感測器 : 微小型尺寸 : 16 (長) x 12 (寬) x 19.1 (高) mm，適合在狹窄空間內進行量測。 |
| 型號 | SCX-100N ~ 2000N |
| 測試容量 | 10 ~ 200 Kgf / 100 ~ 2,000 N / 22 ~ 440 lbf |
| 安全過載等級 | 150% |
| 工作環境（允許溫度） | -10℃ ～ +60℃ ( -20℃ ~ +80℃ ) |
| 機體重量 | 約 84 g |
| 纜線長度 | 3 M |
| 計測軸軸徑 | 請參閱【外觀尺寸】內容 |
| 防護等級 | IP65 |
式
| 感測器與顯示器組合的機型 | |||||
|---|---|---|---|---|---|
| 型號 | 測試容量 | 精確度 | Kgf | N | lbf |
| ZTS-SCX-100N | 100 N | ± 1% F.S. | 10 x 0.01 | 100 x 0.1 | 22 x 0.01 |
| ZTS-SCX-200N | 200 N | 20 x 0.01 | 200 x 0.1 | 44 x 0.01 | |
| ZTS-SCX-500N | 500 N | 50 x 0.01 | 500 x 0.1 | 110 x 0.1 | |
| ZTS-SCX-2000N | 2,000 N | 200 x 0.1 | 2,000 x 1 | 440 x 0.1 | |
C表
| 力量 V.S 時間 圖表製作軟體 / Force Recorder : 標準版 | |
|---|---|
 |
簡介 • 繪製 力量 - 時間 曲線圖。
|
| 無線式資料傳輸系統 : WL01 | |
 |
簡介 • 無線通信允許從遠端處接收數據。 • 接收檢測數據和防止干擾功能維持穩定的通信品質。 • 開放的通信格式，可匯入客戶的接收端設備。 |
式表
P.S : 螺絲安裝深度勿超過 3 mm
訂購資訊
| 型號 | 描述 |
|---|---|
| ZTS-SCX-100N | 分離型數位式推拉力計 : 10 Kgf x 0.01 Kgf / 100 N x 0.1 N / 22 lbf x 0.01 lbf |
| ZTS-SCX-200N | 分離型數位式推拉力計 : 20 Kgf x 0.01 Kgf / 200 N x 0.1 N / 44 lbf x 0.01 lbf |
| ZTS-SCX-500N | 分離型數位式推拉力計 : 50 Kgf x 0.01 Kgf / 500 N x 0.1 N / 110 lbf x 0.1 lbf |
| ZTS-SCX-2000N | 分離型數位式推拉力計 : 200 Kgf x 0.1 Kgf / 2,000 N x 1 N / 440 lbf x 0.1 lbf |
