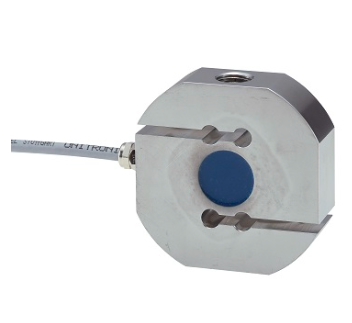

■ 量測 拉伸力 / 壓縮力。
■ 顯示器、感測器分離型測力計，可配置於多種 拉力、推力測試設備中。
■ IP67 / 防塵防水等級 可於潮濕或多塵的工作環境中進行量測應用。
■ 兩側的內螺紋孔位可個別固定傳感器及連接量測用相關配件。
■ 可集成至測試設備中或生產線上。
| 型號 | SW3-10KN ~ 20KN |
| 測試容量 | 1,000 ~ 2,000 Kgf / 10 ~ 20 KN / 2,200 ~ 4,400 lbf |
| 安全過載等級 | 110% |
| 工作環境（允許溫度） | -10℃ ～ +50℃ ( -30℃ ~ +80℃ ) |
| 機體重量 | 約 1,120 g |
| 纜線長度 | 5 M |
| 計測軸軸徑 | 請參閱【外觀尺寸】內容 |
| 防護等級 | IP67 |
B式表格
| 感測器與顯示器組合的機型 | |||||
|---|---|---|---|---|---|
| 型號 | 測試容量 | 精確度 | Kgf | KN | lbf |
| ZTS-SW3-10KN | 10 KN | ± 0.5％F.S. | 1,000 x 1 | 10 x 0.01 | 2,200 x 1 |
| ZTS-SW3-20KN | 20 KN | 2,000 x 1 | 20 x 0.01 | 4,400 x 1 | |
C表
| 力量 V.S 時間 圖表製作軟體 / Force Recorder : 標準版 | |
|---|---|
 |
簡介 • 繪製 力量 - 時間 曲線圖。
|
| 無線式資料傳輸系統 : WL01 | |
 |
簡介 • 無線通信允許從遠端處接收數據。 • 接收檢測數據和防止干擾功能維持穩定的通信品質。 • 開放的通信格式，可匯入客戶的接收端設備。 |
式表
C式表格

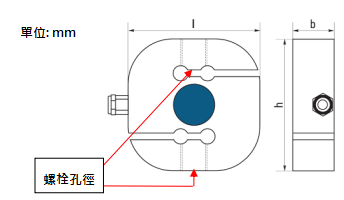

| 型號 | l | b | h | 螺紋孔徑 |
|---|---|---|---|---|
| SW3-10KN | 80 | 25 | 80 | M16 / 深度 11mm |
| SW3-20KN |
訂購資訊
| 型號 | 描述 |
|---|---|
| ZTS-SW3-10KN | 分離型數位式推拉力計 : 1,000 Kgf x 1 Kgf / 10 KN x 0.01 KN / 2,200 lbf x 1 lbf |
| ZTS-SW3-20KN | 分離型數位式推拉力計 : 2,000 Kgf x 1 Kgf / 20 KN x 0.01 KN / 4,400 lbf x 1 lbf |
