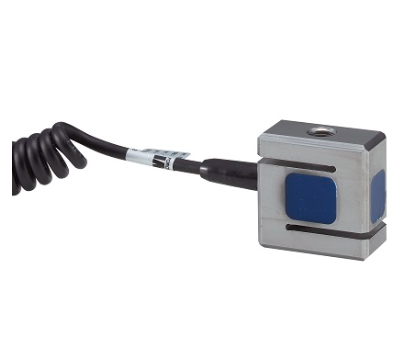

■ 量測 拉伸力 / 壓縮力。
■ 顯示器、感測器分離型測力計，可配置於多種 拉力、推力測試設備中。
■ IP67 / 防塵防水等級 可於潮濕或多塵的工作環境中進行量測應用。
■ 兩側的內螺紋孔位可個別固定傳感器及連接量測用相關配件。
■ 可集成至測試設備中或生產線上。
| 型號 | SW1-100N ~ 5000N |
| 測試容量 | 10 ~ 500 Kgf / 100 ~ 5,000 N / 22 ~ 1,100 lbf |
| 安全過載等級 | 120% |
| 工作環境（允許溫度） | -5℃ ～ +50℃ ( -30℃ ~ +70℃ ) |
| 機體重量 | 100 ~ 2,000 N : 約 200 g / 5,000 N : 約 300 g |
| 纜線長度 | 0.5 ~ 2 M / 卷線 |
| 計測軸軸徑 | 請參閱【外觀尺寸】內容 |
| 防護等級 | IP67 |
B式表格
| 感測器與顯示器組合的機型 | |||||
|---|---|---|---|---|---|
| 型號 | 測試容量 | 精確度 | Kgf | N | lbf |
| ZTS-SW1-100N | 100 N | ± 0.5％F.S. | 10 x 0.01 | 100 x 0.1 | 22 x 0.01 |
| ZTS-SW1-200N | 200 N | 20 x 0.01 | 200 x 0.1 | 44 x 0.01 | |
| ZTS-SW1-500N | 500 N | 50 x 0.01 | 500 x 0.1 | 110 x 0.1 | |
| ZTS-SW1-1000N | 1,000 N | 100 x 0.1 | 1,000 x 1 | 220 x 0.1 | |
| ZTS-SW1-2000N | 2,000 N | 200 x 0.1 | 2,000 x 1 | 440 x 0.1 | |
| ZTS-SW1-5000N | 5,000 N | 500 x 0.1 | 5,000 x 1 | 1,100 x 1 | |
C表
| 力量 V.S 時間 圖表製作軟體 / Force Recorder : 標準版 | |
|---|---|
 |
簡介 • 繪製 力量 - 時間 曲線圖。
|
| 無線式資料傳輸系統 : WL01 | |
 |
簡介 • 無線通信允許從遠端處接收數據。 • 接收檢測數據和防止干擾功能維持穩定的通信品質。 • 開放的通信格式，可匯入客戶的接收端設備。 |
式表
C式表格

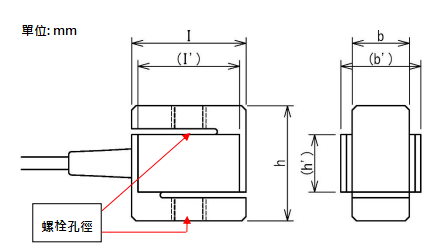

| 型號 | l | b | h | 螺紋孔徑 | I’ | b’ | h’ |
|---|---|---|---|---|---|---|---|
| SW1-100N | 40 | 20 | 40 | M6 / 深度8mm | 36 | 28 | 20 |
| SW1-200N | |||||||
| SW1-500N | M8 / 深度8mm | - | - | - | |||
| SW1-1000N | |||||||
| SW1-2000N | M10 / 深度8mm | ||||||
| SW1-5000N |
SW1-100N 和 200N 型號有保護罩結構，罩蓋尺寸請參考 l'、b'、h'。
訂購資訊
| 型號 | 1描述 |
|---|---|
| ZTS-SW1-100N | 分離型數位式推拉力計 : 10 Kgf x 0.01 Kgf / 100 N x 0.1 N / 22 lbf x 0.01 lbf |
| ZTS-SW1-200N | 分離型數位式推拉力計 : 20 Kgf x 0.01 Kgf / 200 N x 0.1 N / 44 lbf x 0.01 lbf |
| ZTS-SW1-500N | 分離型數位式推拉力計 : 50 Kgf x 0.01 Kgf / 500 N x 0.1 N / 110 lbf x 0.1 lbf |
| ZTS-SW1-1000N | 分離型數位式推拉力計 : 100 Kgf x 0.1 Kgf / 1,000 N x 1 N / 220 lbf x 0.1 lbf |
| ZTS-SW1-2000N | 分離型數位式推拉力計 : 200 Kgf x 0.1 Kgf / 2,000 N x 1 N / 440 lbf x 0.1 lbf |
| ZTS-SW1-5000N | 分離型數位式推拉力計 : 500 Kgf x 0.1 Kgf / 5,000 N x 1 N / 1,100 lbf x 1 lbf |
