■ 量測拉伸力/壓縮力。
■ 顯示器、感測器分離型測力計，可配置於多種拉力、推力測試設備中。
■ 可搭配選購的治具或裝置於客戶端的設備上，進行多元化的測試應用。
■ 長方型機體結構內建螺紋孔位，可透過螺絲鎖附集成至測試設備中或生產線上。
 |

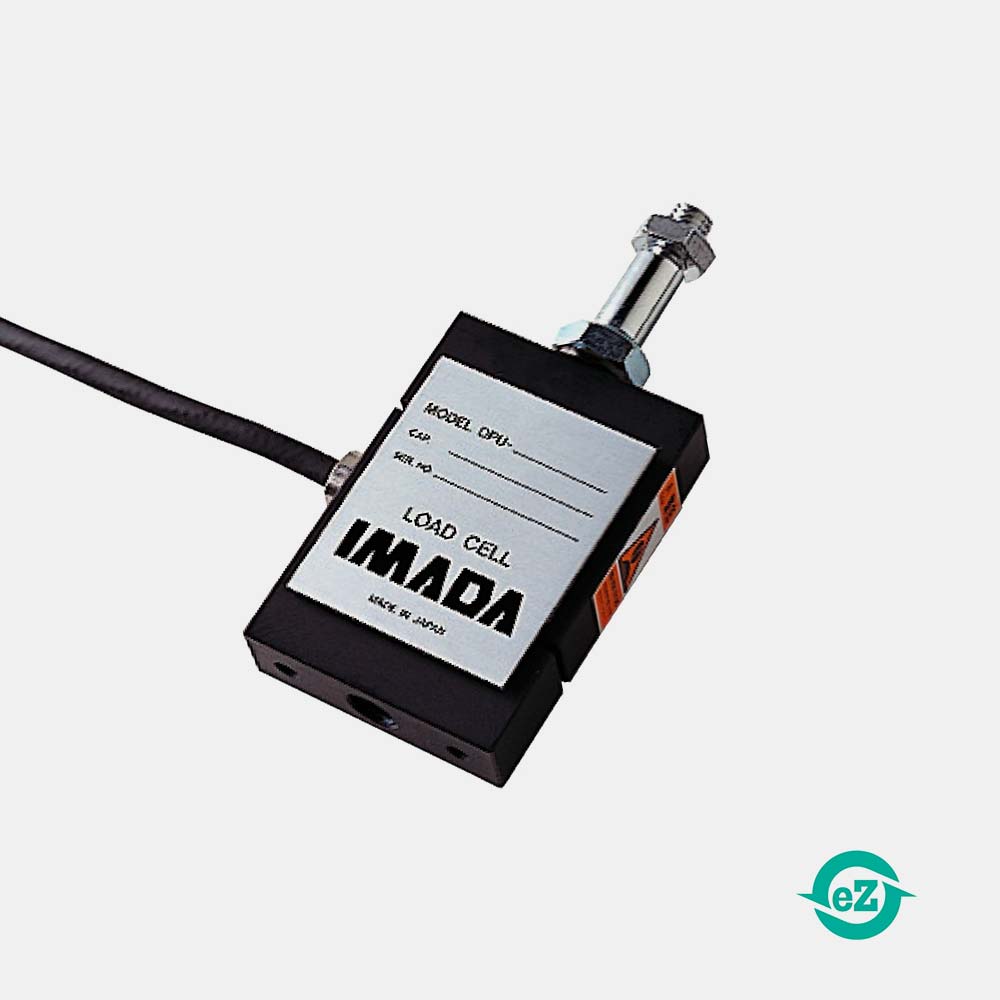

1. DPU高容量系列拉伸及壓縮型力量傳感器/感測器 : 長方型機體結構內建螺紋孔位，可透過螺絲鎖附集成至測試設備中或生產線上。 |
 |
2. DPU高容量系列拉伸及壓縮型力量傳感器/感測器 : 可搭配選購的治具或裝置於客戶端的設備上，進行多元化的測試應用。 |
| 型號 | DPU-1KN ~ 20KN |
| 測試容量 | 100 ~ 2,000 Kgf / 1 ~ 20 KN / 220 ~ 4,400 lbf |
| 安全過載等級 | 1 KN : 240% 2、5、10、20 KN : 120% |
| 工作環境
（允許溫度）
|
-10℃ ～ +70℃ ( -20℃ ~ +80℃ ) |
| 機體重量 | 約 800 g |
| 纜線長度 | 3 M |
| 計測軸軸徑 | 請參閱【外觀尺寸】內容 |
B式表格
| 感測器與顯示器組合的機型 | |||||
|---|---|---|---|---|---|
| 型號 | 測試容量 | 精確度 | Kgf | N | lbf |
| ZTS-DPN-1000N | 1,000 N | ±0.2% F.S. | 100 x 0.1 | 1,000 x 1 | 220 x 0.1 |
| ZTS-DPN-2000N | 2,000 N | 200 x 0.1 | 2,000 x 1 | 440 x 0.1 | |
| ZTS-DPN-5000N | 5,000 N | 500 x 0.1 | 5,000 x 1 | 1,100 x 1 | |
| ZTS-DPN-10KN | 10 KN | 1,000 x 1 | 10 x 0.01 ( KN ) | 2,200 x 1 | |
| ZTS-DPN-20KN | 20 KN | 2,000 x 1 | 20 x 0.01 ( KN ) | 4,400 x 1 | |
C表
| 力量V.S時間圖表製作軟體/Force Recorder : 標準版 | |
|---|---|
 |
簡介 • 繪製力量-時間曲線圖。
|
| 無線式資料傳輸系統 : WL01 | |
 |
簡介 • 無線通信允許從遠端處接收數據。 • 接收檢測數據和防止干擾功能維持穩定的通信品質。 • 開放的通信格式，可匯入客戶的接收端設備。 |
式表格

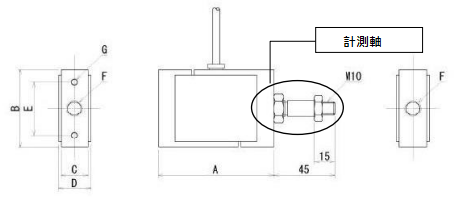

| 單位: mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| 型號 | A | B | C | D | E | F | G | 計測軸軸 |
| DPU-1000N | 85 | 58 | 20 | 26 | 40 | M12 x P1.75/深度15mm | M5/深度8mm | 有 |
| DPU-2000N | 85 | 58 | 20 | 26 | 40 | M12 x P1.75/深度15mm | M5/深度8mm | 有 |
| DPU-5000N | 85 | 58 | 20 | 26 | 40 | M12 x P1.75/深度15mm | M5/深度8mm | 有 |
| DPU-10KN | 105 | 78 | 32 | 38 | 60 | M18x P1.5/深度22mm | M6/深度10mm | 無 |
| DPU-20KN | 110 | 88 | 36 | 42 | 90 | M18x P1.5/深度22mm | M6/深度10mm | 無 |
