IMADA PN型 力量傳感器/感測器

電子式/數位式顯示器及傳感器分離型測力計
▄ 提供依據測試環境及量測條件需求的多種型式感測器，可集成至測試設備中或生產線上，執行多元化的測試應用。
▄ 2,000 Hz 的高取樣率，提供峰值擷取及圖表記錄過程的高再現性。
▄ 多種型式資料輸出模式，可透過 PC 管理測試數據及連結外部設備執行多功能的測試。

拉伸及壓縮型力量傳感器/感測器
量測 拉力 / 推力-微小型
▄ 測試範圍 : 50 Kgf / 500 N / 110 lbf
▄ 精確度 : ± 1％F.S 以内
▄ 安全過載額定值 : 120%
▄ 纜線長度 : 2M

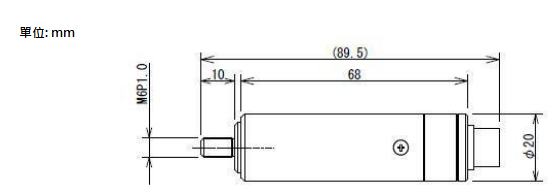

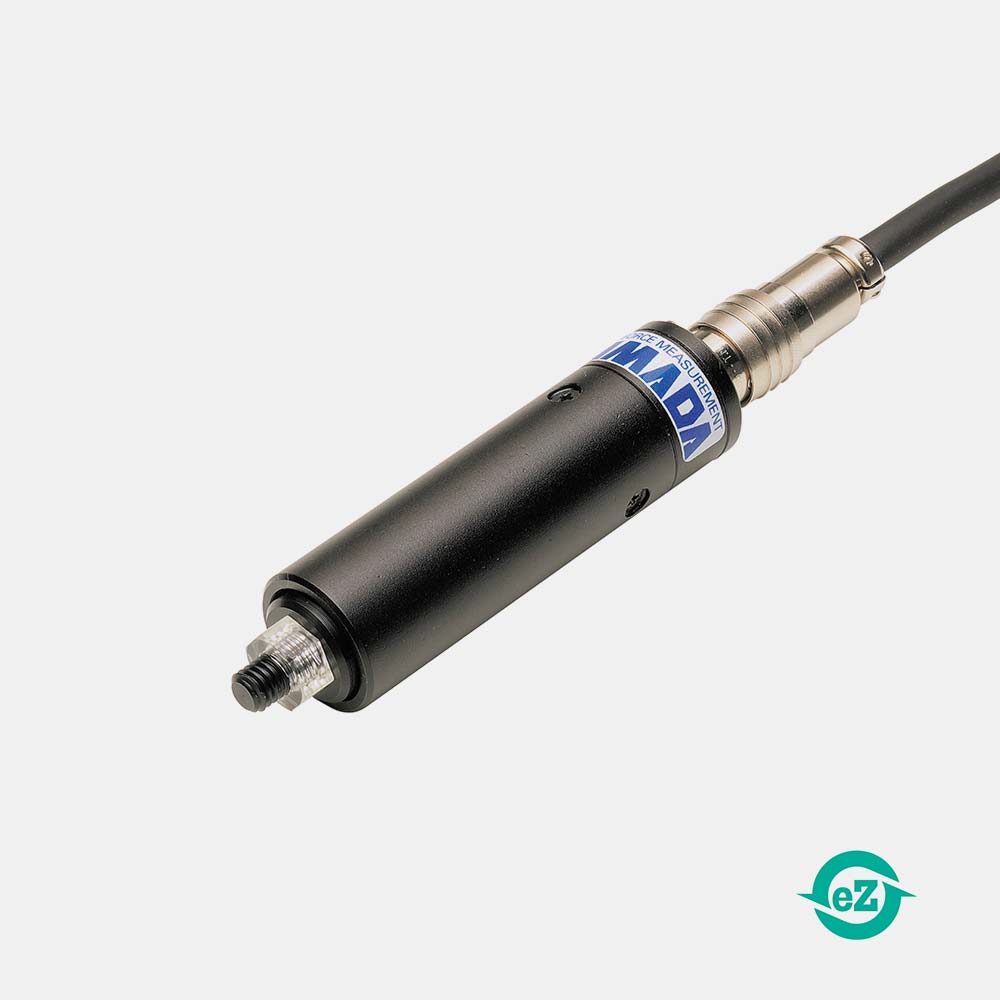

LMU系列兩側的螺牙分別提供固定傳感器及安裝量測用配件之連接用途，可定位至既有生產線或集成至外部設備，進行拉伸和壓縮力量測試的微小型傳感器，測試容量 : 5 ~ 50 Kgf / 50 ~ 500 N / 11 ~ 110 lbf。

壓縮型力量傳感器/感測器
量測 壓縮 / 下壓力-小型
▄ 測試範圍 : 2,000 Kgf / 20 KN / 4,400 lbf
▄ 精確度 : ( 10 N ~ 10 KN ) : ± 2％F.S 以内 / 20 KN : ± 3.5％F.S 以内
▄ 安全過載額定值 : 10 N : 150% / ( 20 N ~ 2000 N ) : 200% / ( 5,000 N ~ 20 KN ) : 120%
▄ 纜線長度 : 10 ~ 2,000 N : 2M / 5,000 N ~ 20 KN : 3M

輕薄、微小型結構設計適用於作業空間狹窄及小型物件測試，可安裝於衝壓機/沖床鈑金機器或黏貼於可撓式軟管端進行下壓力量的各種測試應用。測試容量 : 1 ~ 2,000 Kgf / 10 N ~ 20 KN / 2.2 ~ 4,400 lbf。

壓縮型力量傳感器/感測器
量測 壓縮 / 下壓力-高精度型
▄ 測試範圍 : 2,000 Kgf / 20 KN / 4,400 lbf
▄ 精確度 : ± 0.5％F.S 以内
▄ 安全過載額定值 : 150%
▄ 纜線長度 : 5M

輕薄、微小型結構設計適用於作業空間狹窄及小型物件測試，可安裝於衝壓機/沖床鈑金機器或黏貼於可撓式軟管端進行壓縮力量的各種測量測應用，其密封式結構可執行可靠性和穩定性的高精度測試需求。測試容量 : 50 ~ 2,000 Kgf / 500 N ~ 20 KN / 110 ~ 4,400 lbf。
