■ 檢測螺絲或螺帽細微轉動時的 瞬間扭矩 / 最大靜摩擦力。
■ 使用馬達驅動，進行平穩順暢的測試流程。
■ 測試結果確認後，馬達會自動停止，無須重新鎖付螺絲避免造成扭力過載。
■ 量測螺絲鎖付扭力值。
■ 製作扭力曲線圖及斷裂點、極限點、降服點等扭力值的測試。
左圖右文
 |

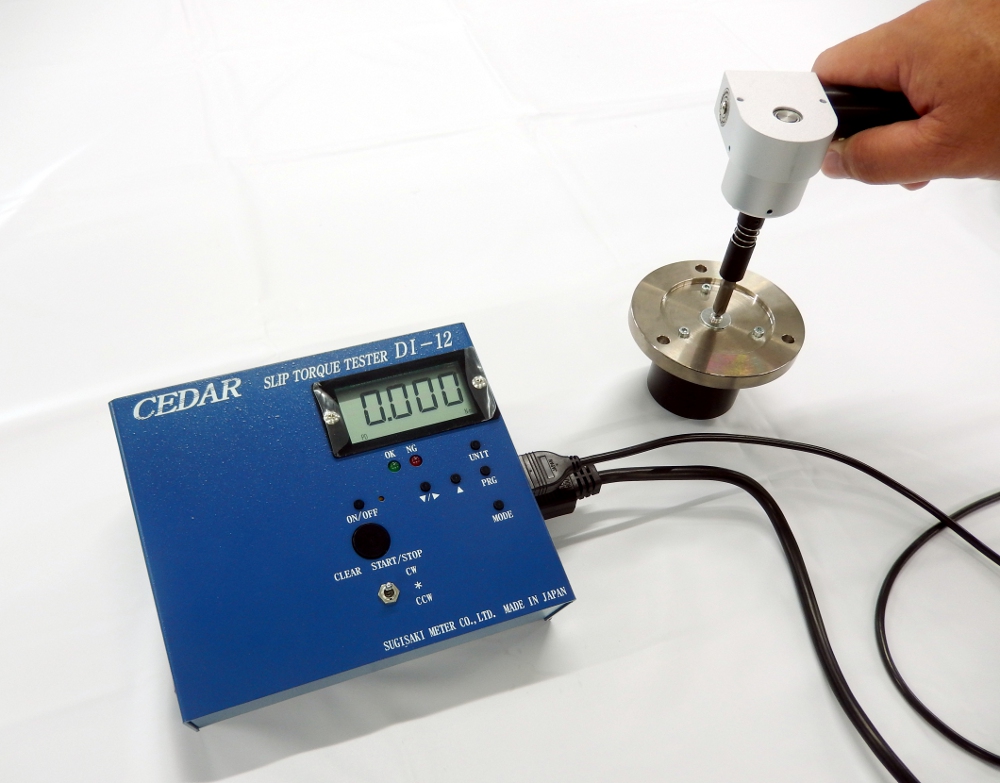

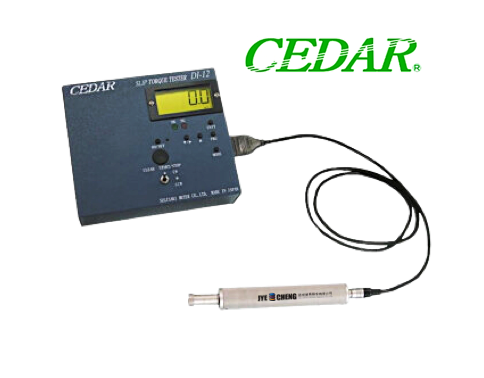

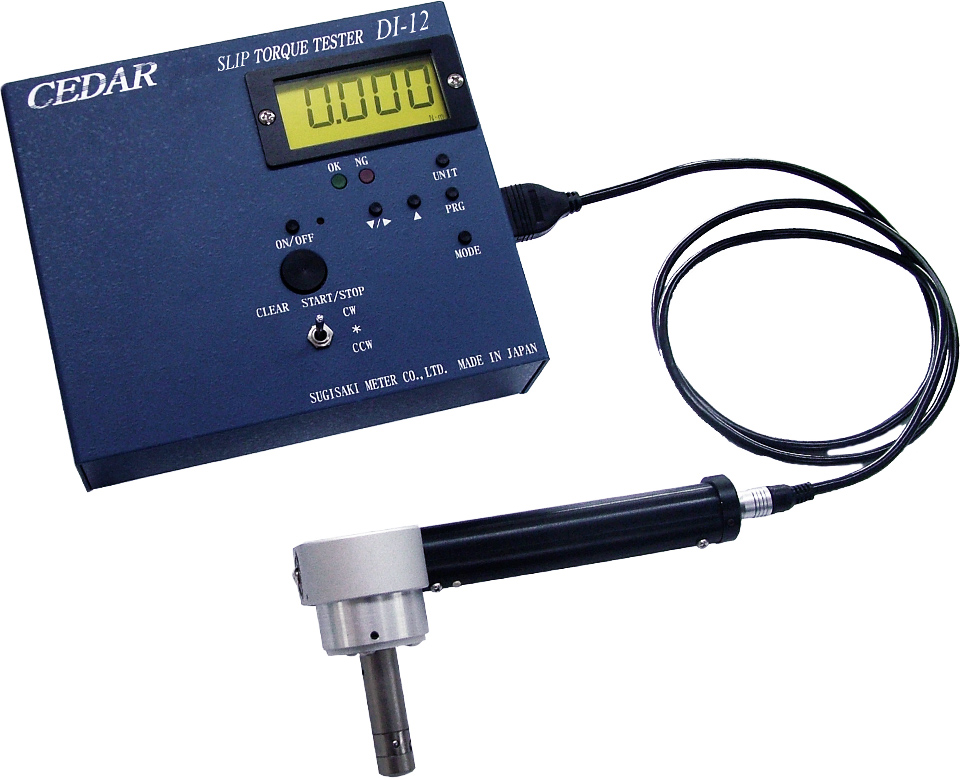

DI-12-SL02 螺絲滑動扭力測試機/扭力檢測機 : 使用馬達平穩順暢性執行測試，確認螺絲實際栓鎖的扭力值。 |
■ 測量模式、測量單位、最大值/最小值/平均值等顯示模式
| 型號 | DI-12-SL02 |
|---|---|
| 測試範圍 | 0.015 ~ 2.000 Kgf.cm 1.500 ~ 200.0 mN.m 0.015 ~ 1.740 lbf.in |
| 精度 | ± 2% |
| 檢測規格 | M2.0 以下規格之螺絲 |
| LCD顯示器 | 4位數字 |
| 測定方向 | CW : 順時針/斷開扭力、CCW : 逆時針/鬆脫扭力 |
| 測試模式 | P-P ( 順時針或逆時針扭力峰值 )
T-R ( 軌跡模式 / 負載扭力的即時變化值 )
P-D ( 滑動扭力的檢測、降伏點的檢測 ) / 僅限CW方向
|
| 檢測判定功能 | 檢測達滑動扭力及降伏點之目標值時，以 LED指示燈 確認測定值合格與否辨別。
P-D 模式下：檢測達目標值時，驅動馬達立即停止作動。
|
| 閥門值設定 | 設定檢測目標值開始的數值 |
| 即時輸出 | PP、PD 模式下，在測試過程中定時輸出測試資料值。
繪製扭力波形圖，滑動扭力、降伏點扭力及斷裂點的確認。
|
| 資料輸出 | ASCII 格式、最大可設定為 9,600 baud。 |
| 自動關機功能 | 停止操作任何按鍵之情況下，10分鐘後自動關閉電源。 |
| 電源 | AC 100～240V |
| 顯示器外觀尺寸 / 重量 | 166 (W) x 142 (D) x 48 (H) mm / 1 kg |
| 檢測軸外觀尺寸 / 重量 | 145 (L) x Ø 20 mm ( 握把直徑 ) / 80 g |
| 扭力檢測軸 | 4.0 mm、圓形 |
| 標準配備 | + 起子頭 :＃0 x 1 |
| 精度檢驗報告、校正追溯體系文件 |
訂購資訊
| 型號 | 描述 |
|---|---|
| DI-12-SL02 | 螺絲旋緊扭力測試機 : 扭力範圍 0.015 ~ 2.000 Kgf.cm / 1.5 ~ 200.0 mN.m / 0.015 ~ 1.74 lbf.in |
