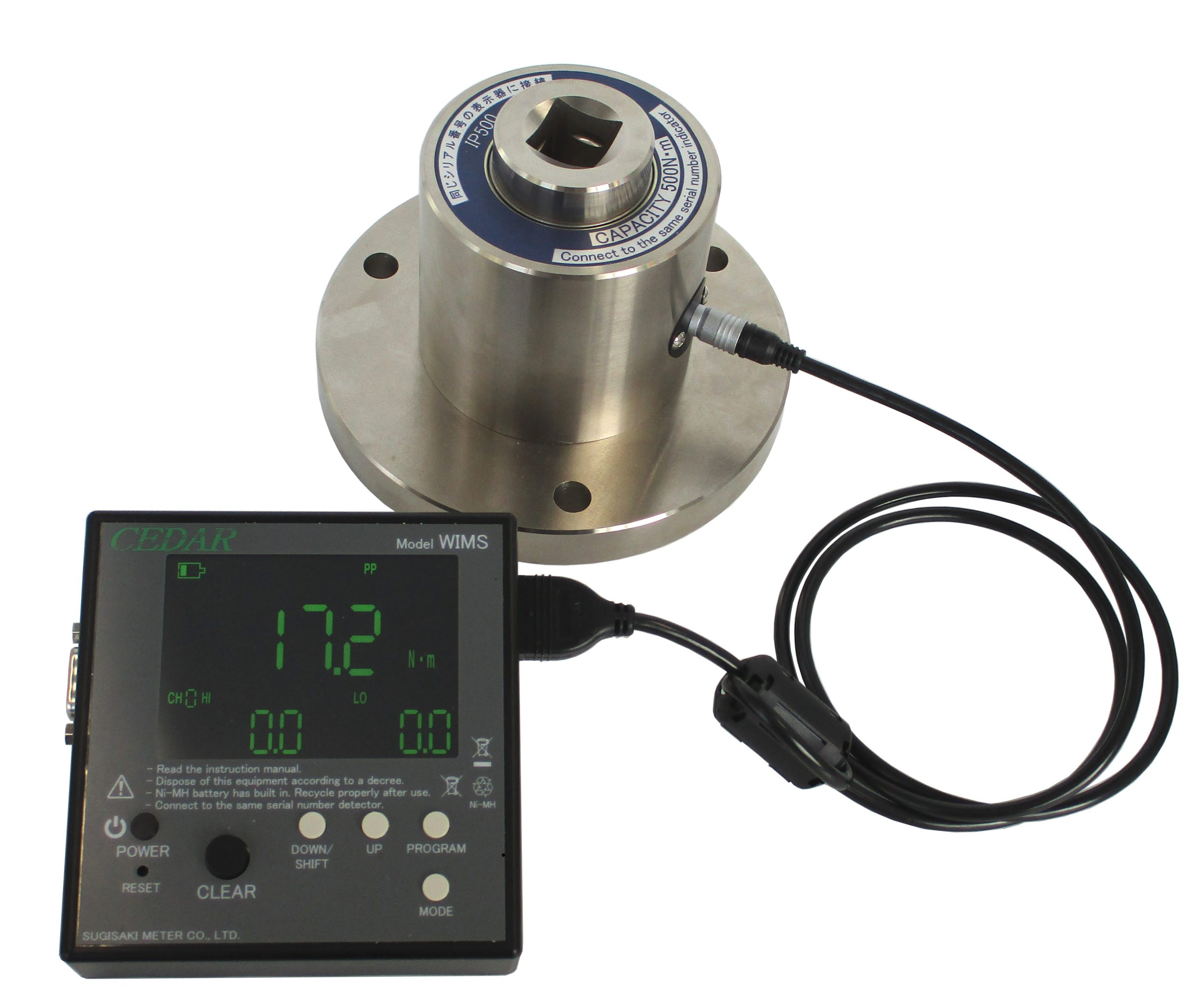

1. WIMS-IP500 扭力測試機 / 扭力校正器 : 適用於電動脈衝、油壓脈衝、氣動工具及扭力扳手的扭力檢測。精確度高，重量輕體積小，可裝置在作業線上，發揮定期點檢工具的效果。 |
 |

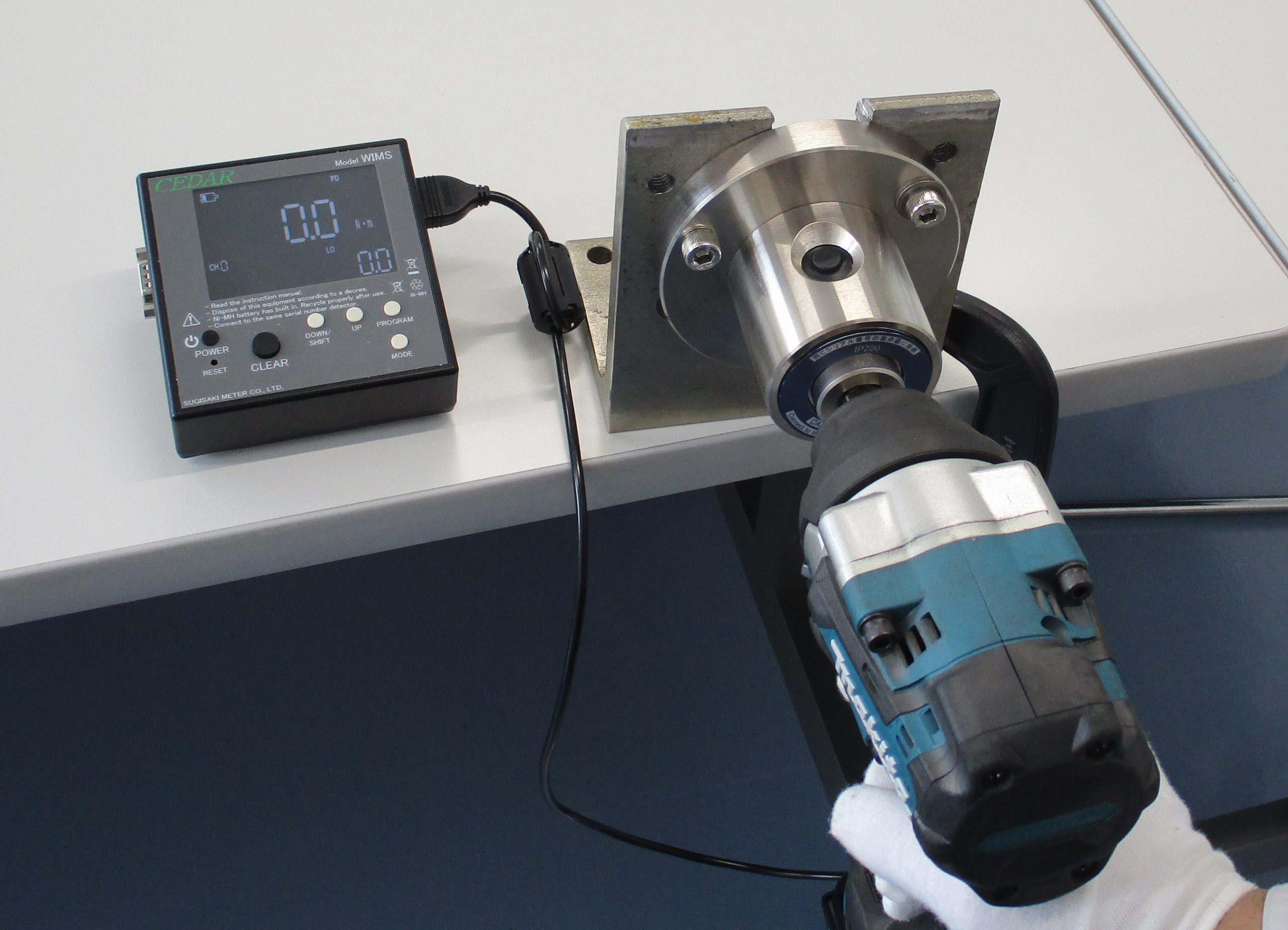

2. WIMS-IP500 扭力測試機 / 扭力校正器 : 適用於電動脈衝、油壓脈衝、氣動工具的扭力檢測，透過打擊計數器，在特定的時間點，檢測總打擊數和扭力測定值。 |
 |

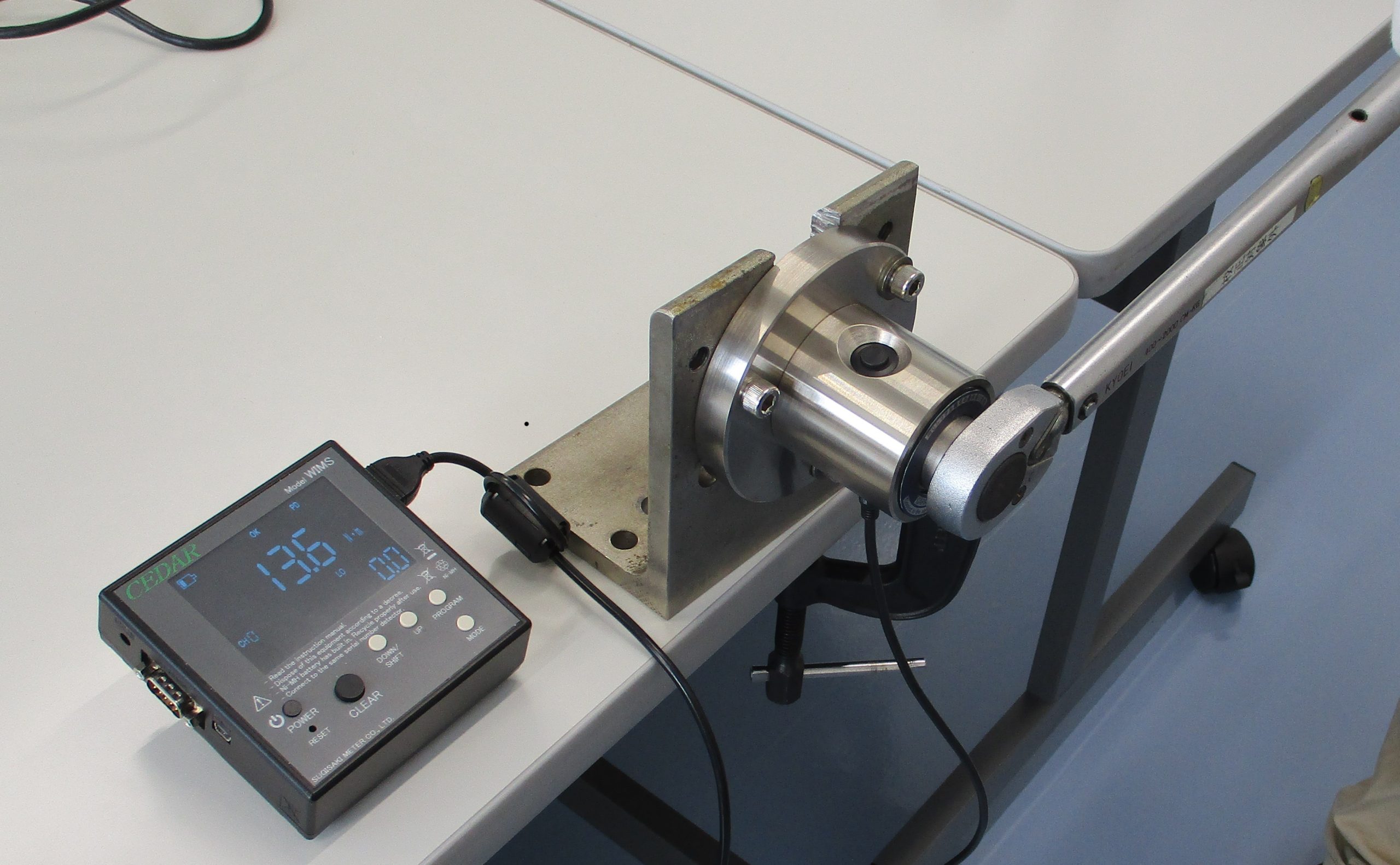

3. WIMS-IP500 扭力測試機 / 扭力校正器 : 可檢測棘輪式扳手或扭力可設定型扳手因角度改變時扭力輸出的瞬間峰值，其分離式機構適用於多數的工作場所。 |
 |

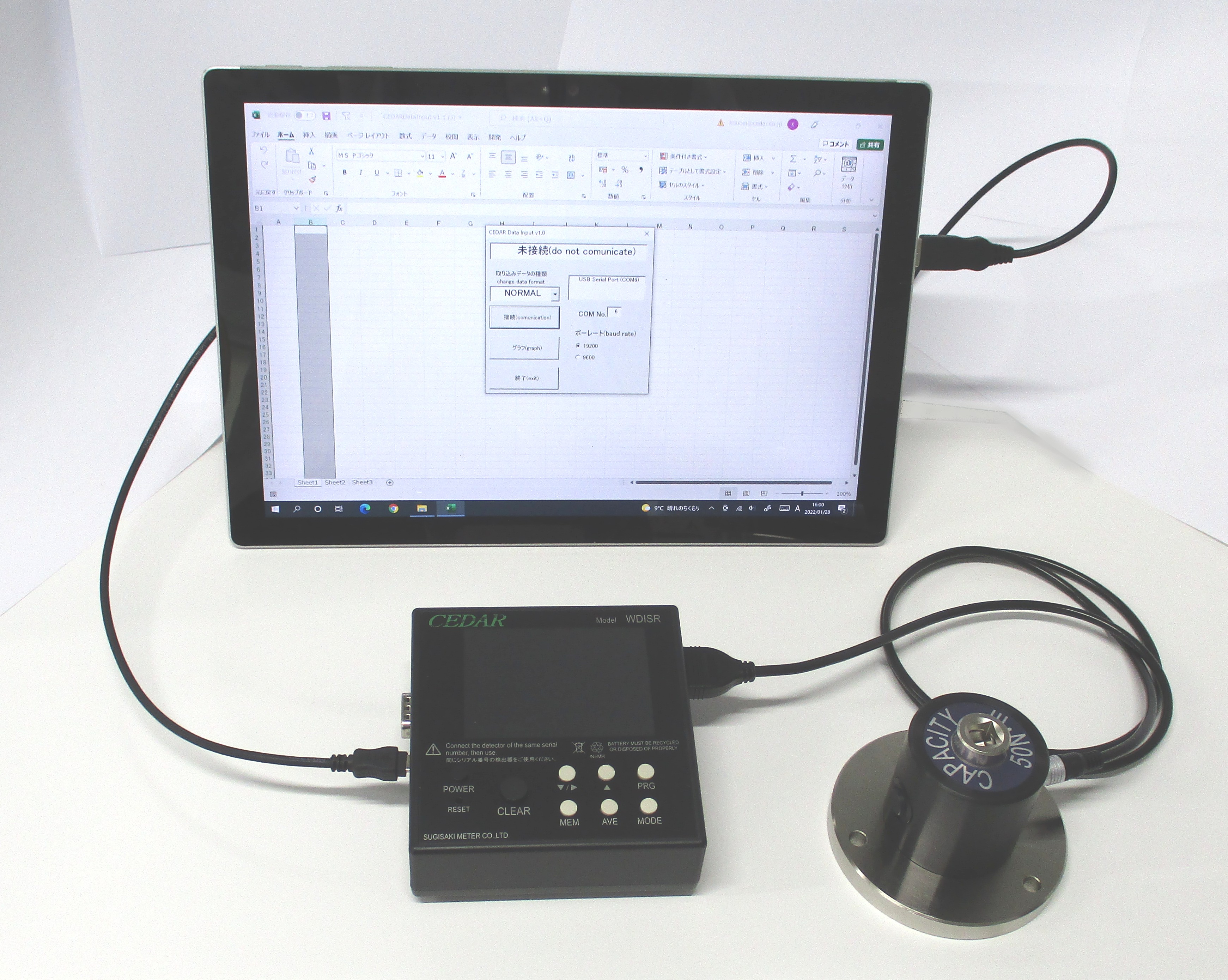

4. WIMS-IP500 扭力測試機 / 扭力校正器 : 可透過PC及PLC連接埠，設定機台功能並儲存測試數據。 |
■ LCD彩色顯示器，顯示多重資訊。
■ 顏色區別測定值合格與否辨識功能。
■ 透過打擊計數器，在特定的時間點，檢測總打擊數和扭力測定值。
■ RS232 / USB 傳輸介面。
■ 透過 PC 或 PLC 傳輸操作指令。
■ 可設置十組上、下極限參數值。
■ 可選配無線通訊模組傳輸量測數據。
■ 內建鎳氫充電式電池。
格
| 型號 | WIMS-IP500 |
|---|---|
| 測試範圍 | 100 ~ 5,000 kgf.cm 10.0 ~ 500.0 N.m 88 ~ 4,426 lbf.in |
| 衝擊類工具測試範圍* | 100 ~ 3,000 kgf.cm 10.0 ~ 300.0 N.m 88 ~ 2,655 lbf.in |
| 精度 | ±0.5% |
| 取樣率 | 1,000 / 秒 |
| 測試模式 | P-P ( 量測順時針扭力峰值 ) T-R ( 校準測試儀的扭力值 ) P-D ( 棘輪式扳手或扭力可設定型扳手 : 因角度改變時扭力輸出的瞬間峰值 ) |
| 輸出功能 | ASCII 格式 |
| 電源 | 鎳氫充電式電池 |
| 充電 / 連續使用時數 | 3小時 / 12小時 |
| 自動關機功能 | 停止操作任何按鍵之情況下，10分鐘後自動關閉電源。 |
| 訊號線長度 | 1 m ( 2 m / 4m 需另外選購 ) |
| 標準配備 | 轉接頭 ( NA-46 ) x 1、扭力檢測器 / IP500、充電用變壓器、精度檢驗報告、校正追溯體系文件 |
| 型號 | IP500 | ||||
|---|---|---|---|---|---|
| A.檢測器直徑 | Ø 80 mm | ||||
| B.檢測器高度 | 98.5 mm | ||||
| C.底座厚度 | 16 mm | ||||
| D.底座直徑 | Ø 140 mm | ||||
| E.安裝孔孔位 | Ø 116 mm | ||||
| F.安裝孔直徑 | Ø 10.5 mm / 每120° | ||||
| G.檢測軸 | 19 mm / 方形 | ||||
| 重量 | 3.4 Kg | ||||
訂購資訊
| 型號 | 描述 |
|---|---|
| WIMS-IP500 | 扭力測試機 / 扭力校正器 : 扭力範圍 100.0 ~ 5,000 kgf.cm / 10.0 ~ 500.0 N.m / 88 ~ 4,426 lbf.in |
