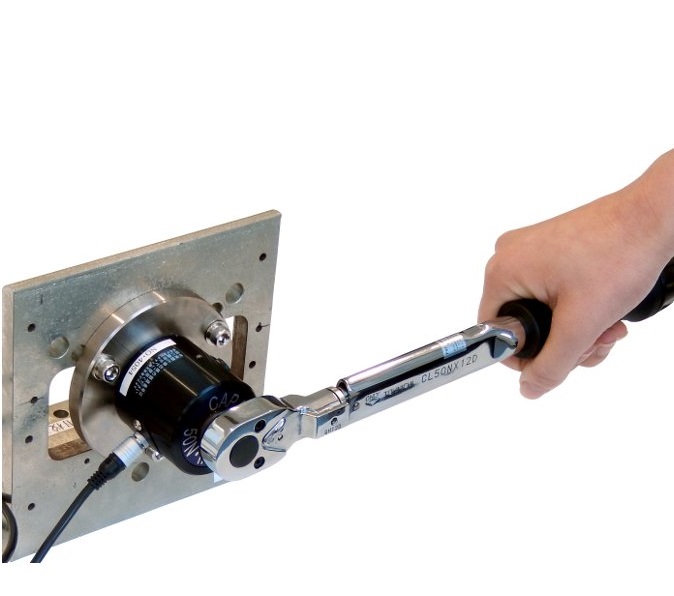

1. WDIS-IP05 手工具及扭力扳手類扭力測試機 / 扭力校正器 : 可檢測棘輪式扳手或扭力可設定型扳手因角度改變時扭力輸出的瞬間峰值。 |
 |

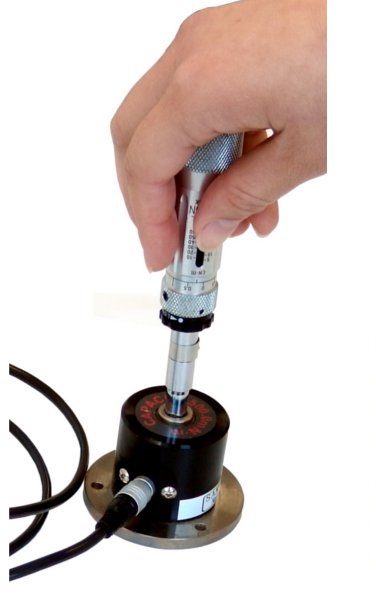

2. WDIS-IP05 手工具及扭力扳手類扭力測試機 / 扭力校正器 : 可應用於手工具類的的扭力檢測及校正。 |
 |

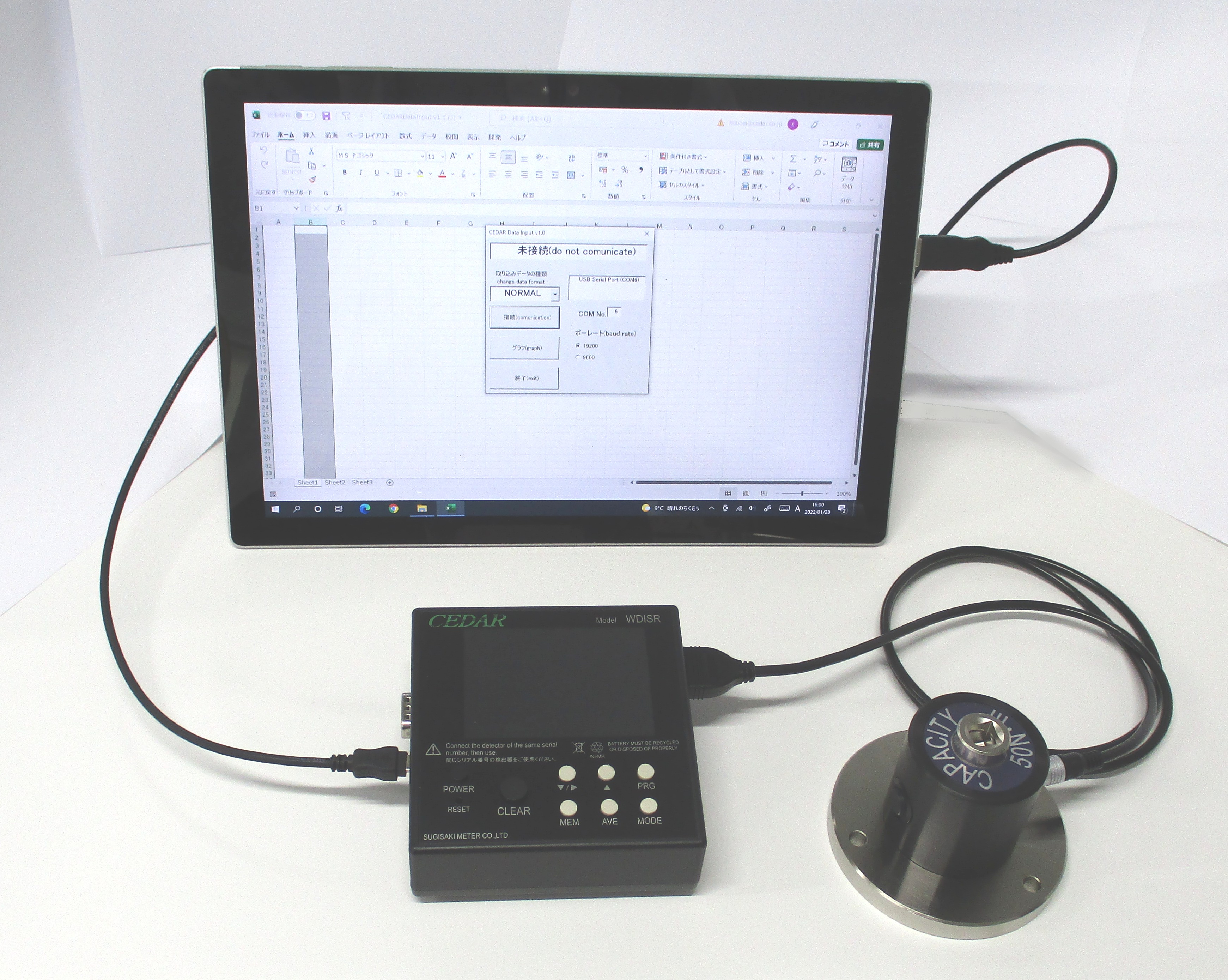

3. WDIS-IP05 手工具及扭力扳手類扭力測試機 / 扭力校正器 : 可透過PC及PLC連接埠，設定機台功能並儲存測試數據。 |
 |

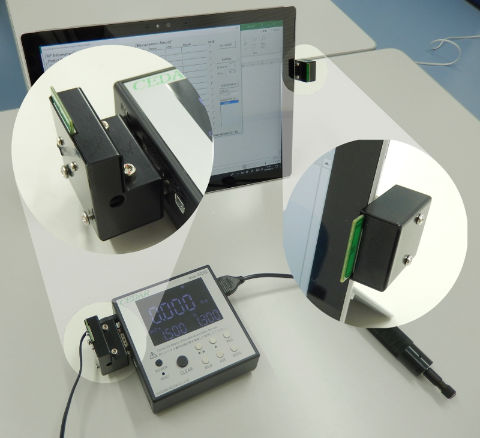

4. WDIS-IP05 手工具及扭力扳手類扭力測試機 / 扭力校正器 : 可配置無線通訊模組傳輸測試數據。 |
■ LCD彩色顯示器，顯示多重資訊。
■ 顏色區別測定值合格與否辨識功能。
■ RS232 / USB 傳輸介面。
■ 透過 PC 或 PLC 設定機台功能並儲存測試數據。
■ 可選配無線通訊模組傳輸測試資料。
■ 可設置十組上、下極限參數值。
■ 使用交流電變壓器或3號AA電池供電。
| 型號 | WDIS-IP05 | |||||
|---|---|---|---|---|---|---|
| 量測範圍 | 0.02 ~ 5 Kgf.cm 2.0 ~ 500 mN.m 0.020 ~ 4.5 lbf.in |
|||||
| 精度 | ±0.5% | |||||
| 量測單位 | Kgf.cm / mN.m / cN.m / lbf.in | |||||
| 測定方向 | CW : 順時針 / 鎖緊扭力 | |||||
| 測試模式 | P-P ( 量測順時針扭力峰值 )
T-R ( 校準測試儀的扭力值 )
P-D ( 棘輪式扳手或扭力可設定型扳手 : 因角度改變時扭力衰減的瞬間峰值 )
C ( 及時輸出 : 用於測量扭矩波形，數據輸出速率180/秒 )
|
|||||
| 資料儲存 | 800 點 | |||||
| 資料輸出 | RS232C 或 USB / ASCII 格式、最大可設定為 19,200 baud。 | |||||
| 取樣率 | 1,000 / 秒 | |||||
| 電源 | 使用交流電變壓器 或 3號AA電池供電 | |||||
| 扭力檢測軸 | 6.35 mm / 方形 | |||||
| 檢測器重量 | 200 g | |||||
| 訊號線長度 | 1 m ( 2 m / 4m 需另外選購 ) | |||||
| 標準配備 | 扭力檢測器 / IP05、充電用變壓器、精度檢驗報告、校正追溯體系文件 | |||||
C式表格
C式表格
| 型號 | IP05 | |||||
|---|---|---|---|---|---|---|
| A.檢測器直徑 | Ø 40 mm | |||||
| B.檢測器高度 | 41.2 mm | |||||
| C.底座厚度 | 5 mm | |||||
| D.底座直徑 | Ø 60 mm | |||||
| E.安裝孔孔位 | Ø 50 mm | |||||
| F.安裝孔直徑 | Ø 4.2 mm / 每120° | |||||
| G.檢測軸 | 6.35 mm / 方形 | |||||
| 重量 | 200 g | |||||
訂購資訊
| 型號 | 描述 |
|---|---|
| WDIS-IP05 | 扭力測試機 / 扭力校正器 : 扭力範圍 0.020 ~ 5.000 Kgf.cm / 2.0 ~ 500.0 mN.m / 0.020 ~ 4.5 lbf.in |
