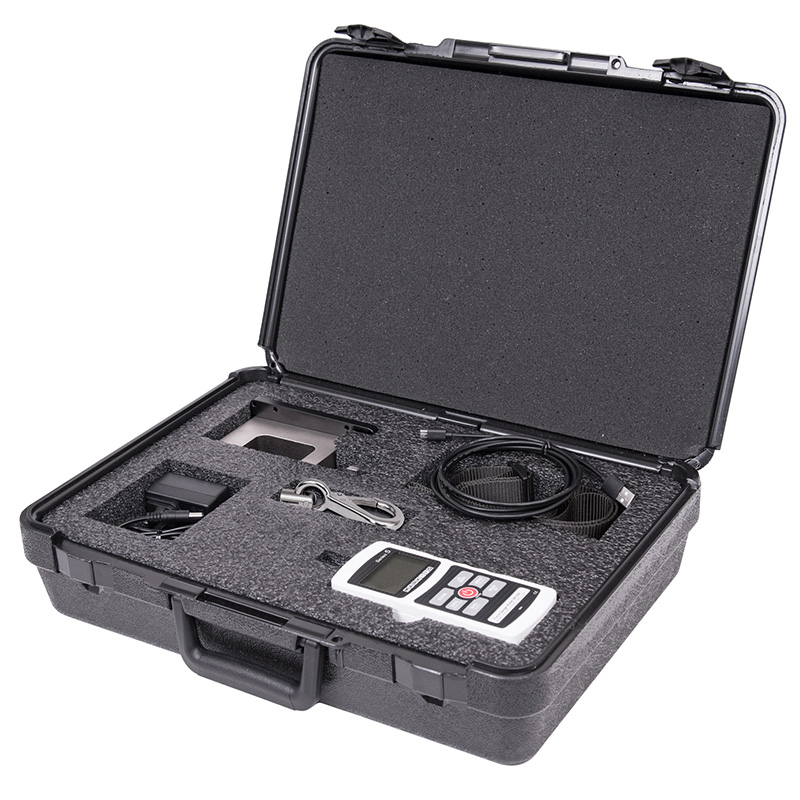

1. 緩衝硬塑料手提箱為 EKM5-200型肌肉強度測試套件的測力計和所有配件提供置放空間。 |
 |

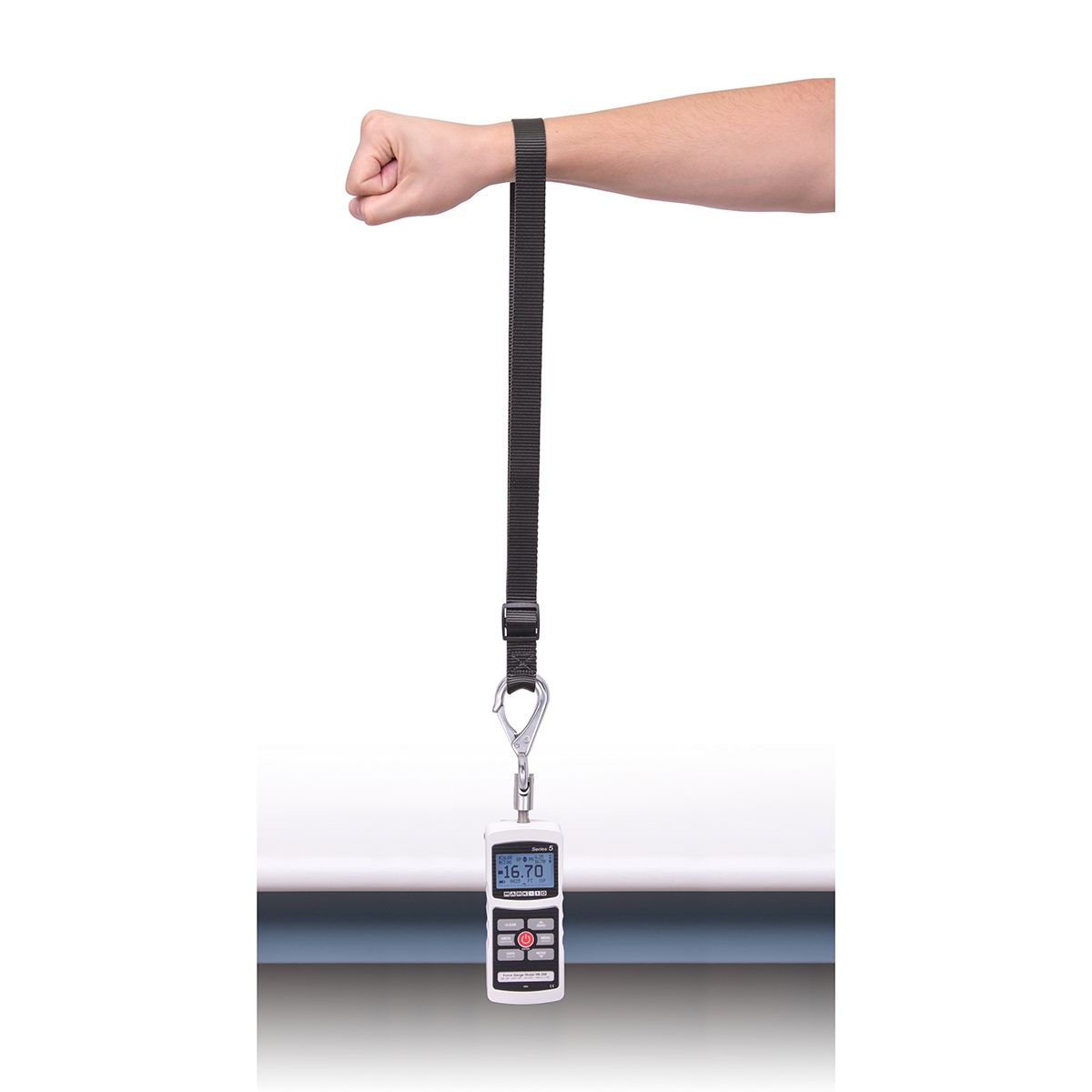

2. EKM5-200型肌肉強度測試套件包括工作台安裝支架、環型帶和測力計安裝螺絲。圖例為以垂直方向進行測試之使用範例。 |
 |

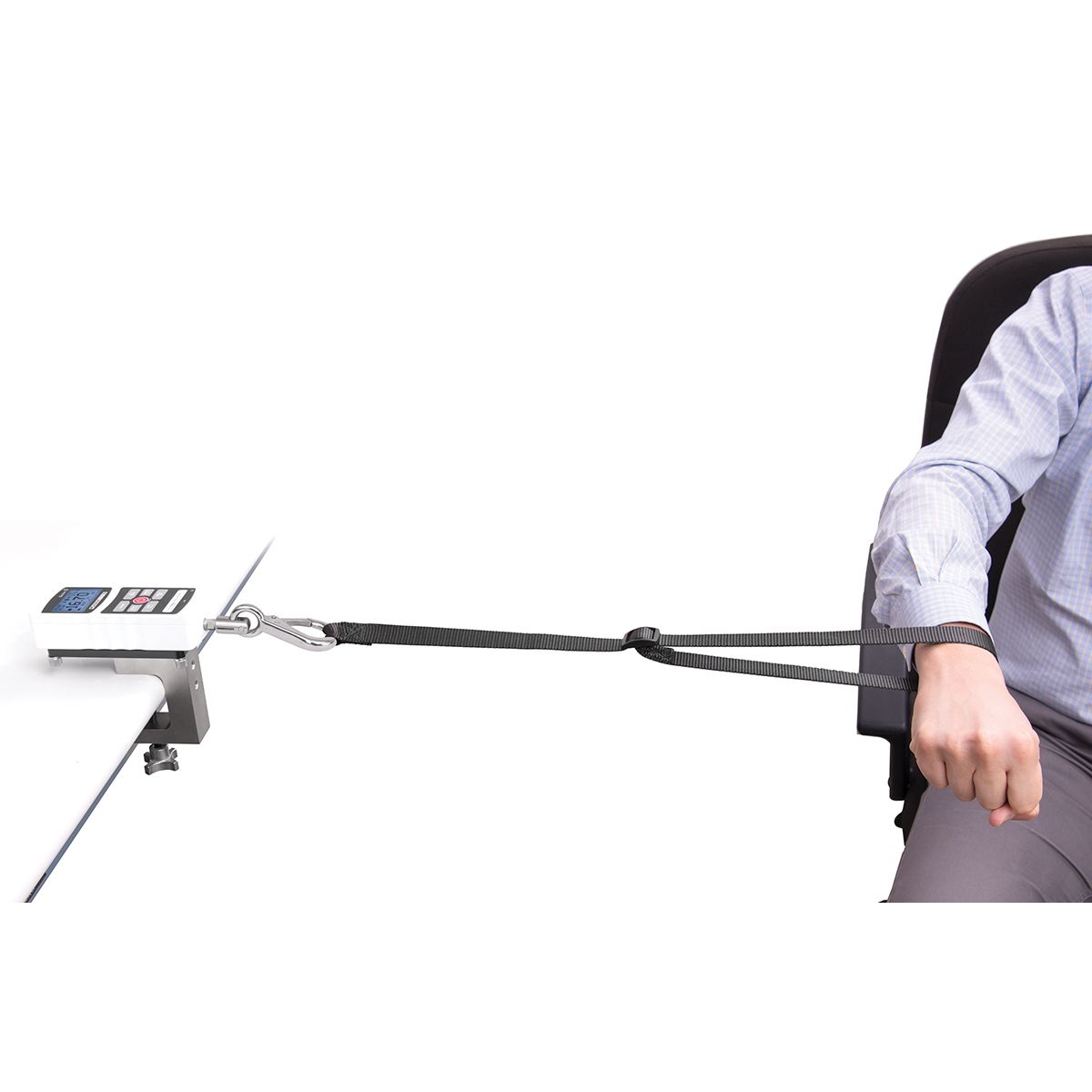

3. EKM5-200型肌肉強度測試套件包括工作台安裝支架、環型帶和測力計安裝螺絲。圖例為以水平方向進行測試之使用範例。 |
 |

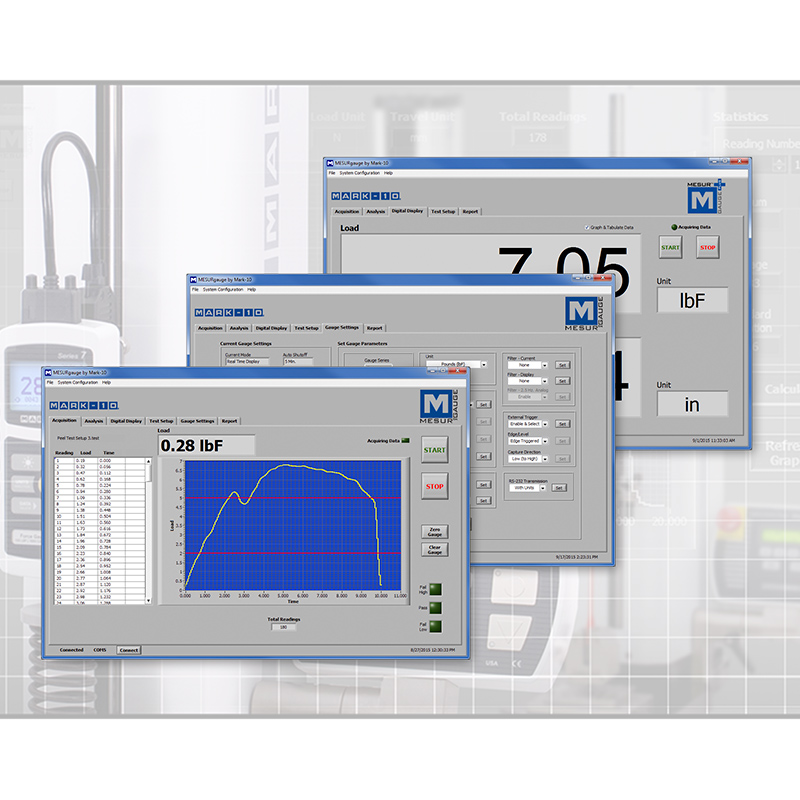

4. MESUR®gauge : Mark-10 儀器和測試台收集測試數據的程式介面，軟體可列表和繪製力量與時間的圖表，並提供了一些精密的測試之設置、分析和報告工具。 |
 |

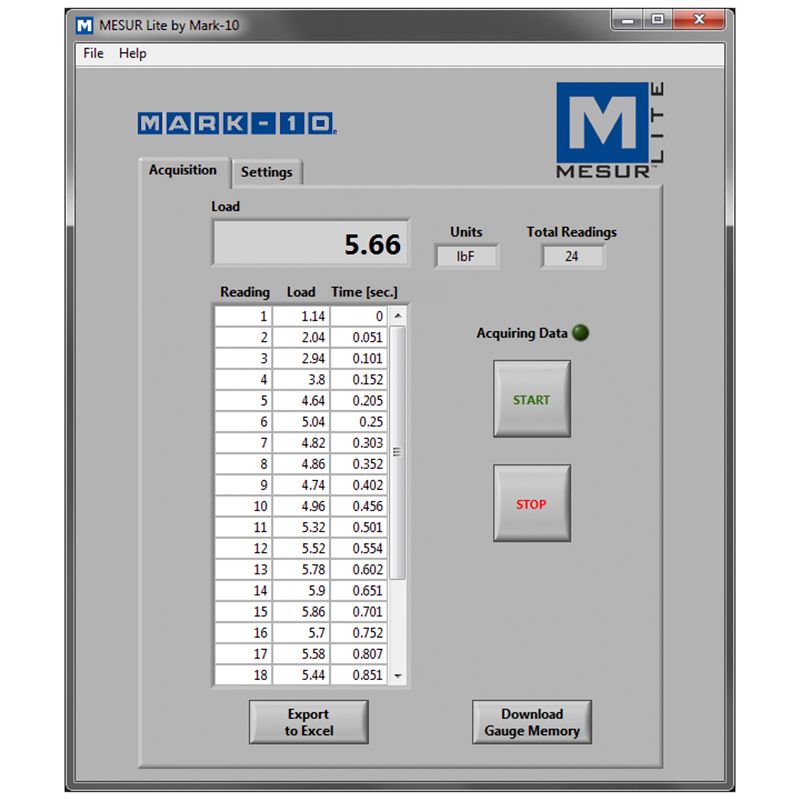

5. MESUR®Lite : 一個基本的數據蒐集軟體，可將 Mark-10 測力計、扭力計端所接收之數據製成表格，或匯出至 Excel 進行分析。 |

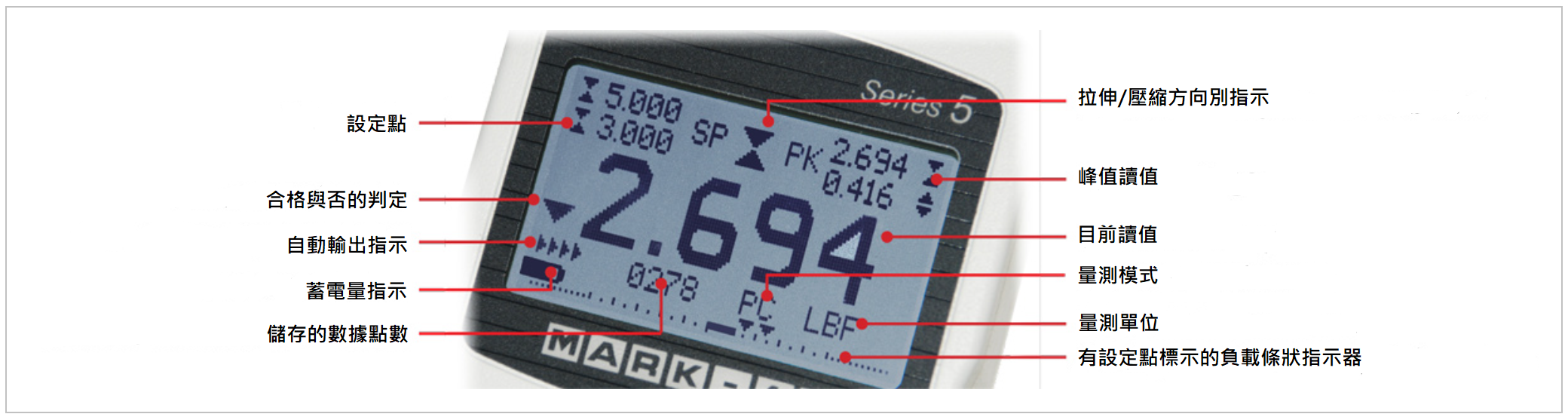

■ 即時量測值、平均值、拉力和推力峰值。
■ 測試容量 : 100 Kgf / 1,000 N / 200 lbf。
■ 精確度 : ±0.1% F.S ( 最大標稱值 )。
■ 7,000 Hz 高速取樣率。
■ USB、RS-232 及類比輸出。
■ 可編程之設定點：上下極限值的設定並判定合格與否及輸出。
■ 內建儲存器可暫存 1,000 筆資料，並匯出至 Excel 進行數據分析。
A 式表格
| 精確度 | ±0.1% F.S ( 最大標稱值 ) |
| 取樣率 | 7,000 Hz |
| 使用電源 | 交流電 / 可充電式電池，蓄電量指示，電量不足時自動關機。 |
| 操作時間 | 背光源開啟：7 小時 。 背光源關閉 : 可連續使用24 小時。 |
| 測試容量 x 解析度 | 100 x 0.02 Kgf / 1000 x 0.2 N / 1 x 0.0002 KN / 200 x 0.05 lbf / 3200 x 1 ozf |
| 輸出功能 | USB、RS232 : 最大可設定為 115,200 baud。 MITUTOYO ( DIGIMATIC ) : BCD 碼適用於內建 MITUTOYO SPC 通訊功能的相關設備。 類比 : ± 1 VDC，± 0.25 % F.S(最大標稱值)。 GPI/O : 三個開汲極輸出、一個輸入。 設定點 : 三條開汲極線。 |
| 過載保護 | 最大標稱值之200% ( 超過110%時 : 過載警告提示 )。 |
| 重量 | 0.8 Kg |
| 使用環境 | 温度：5 ~ 45℃、濕度：20 ~ 96 %RH |
左圖右文表格
 |

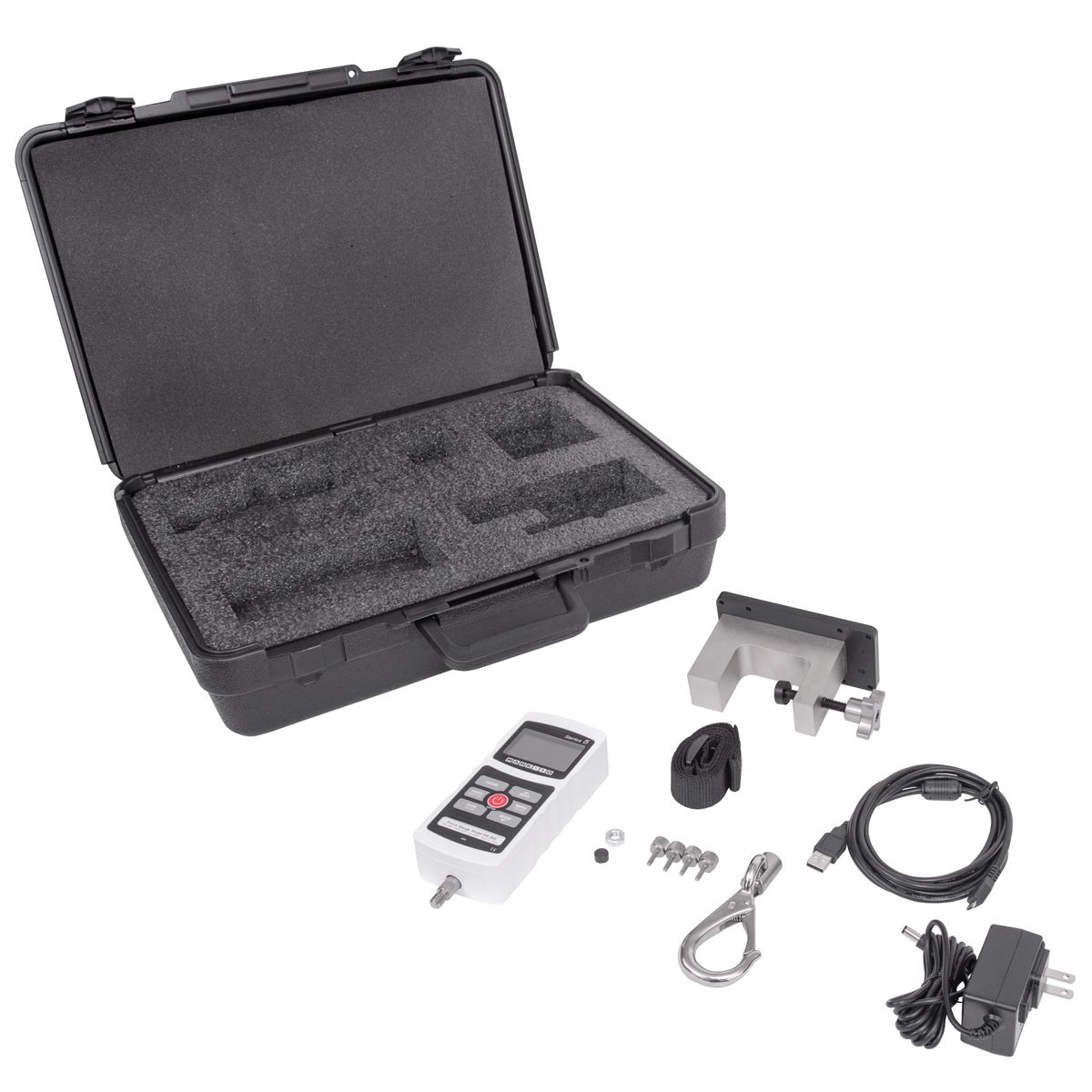

EKM5-200型肌肉強度測試套件如圖所示運送，並包括以下配件~ （1）測力計的桌面安裝套件，用於垂直或水平方向 （1）可調節長度的環型帶 （1）肌肉強度測試配件 （1）USB訊號線 （1）電池 （1）專屬電源變壓器 （1）收納盒 （1）NIST / 精度檢查報告 |
左圖右文表格
 |
 1. MESUR® gauge 分析軟體 ( 15-1004 ) 繪製負載與時間的圖表，計算統計後導出至 Excel…等。 |
請點擊下載 ...
訂購資訊
| 型號 | 描述 |
|---|---|
| EKM5-200 | 肌肉強度測試套件 : 100 Kgf / 1,000 N / 200 lbf。 |
