MARK-10 🇺🇸

AC1095系列拉力測試機用雙機柱延伸架

■ AC1095-1、AC1095-2、AC1095-3
■ 用於將ESM303、F105、F305及F505等測試台延伸為多種使用高度。
可容納508 mm / 20 in寬的樣品、Ø 546 mm / Ø 2
1.5 in的圓形物品，及增加測試樣品時的垂直高度 :三種規格提供選擇~150 mm / 6 in、300 mm / 12 in及600 mm / 24 in。基座包含一排T形槽，用於夾具安裝。
相容於F105、F305、F505等型式測試台。
ESM303測試台 : 需另外選購AC1096/帶螺絲孔位的矩陣式安裝板。

加入詢問車

應用範例

特色

規格

外觀尺寸

應用範例

左圖右文表格

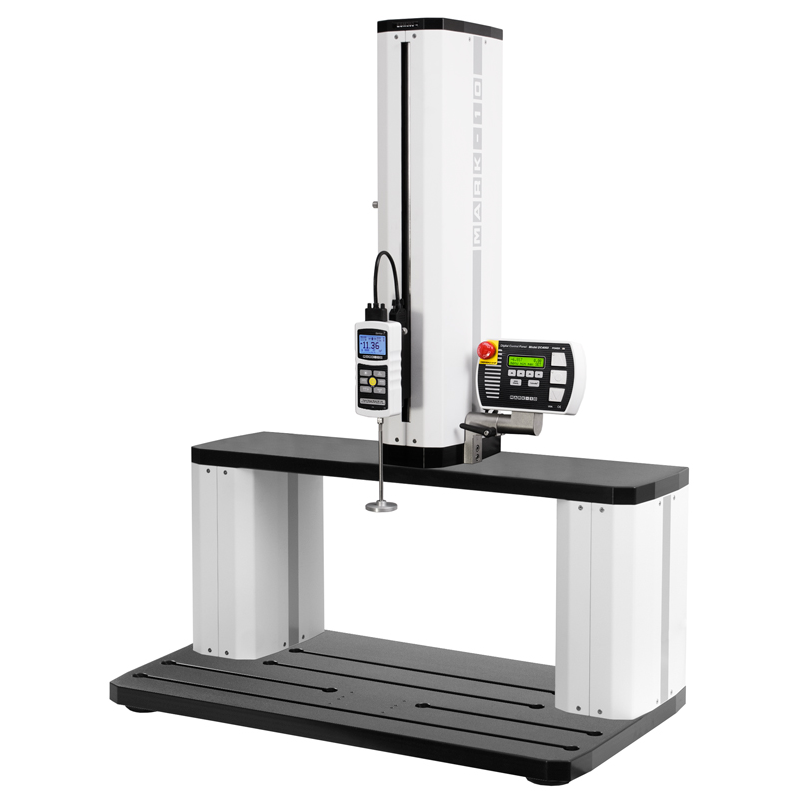

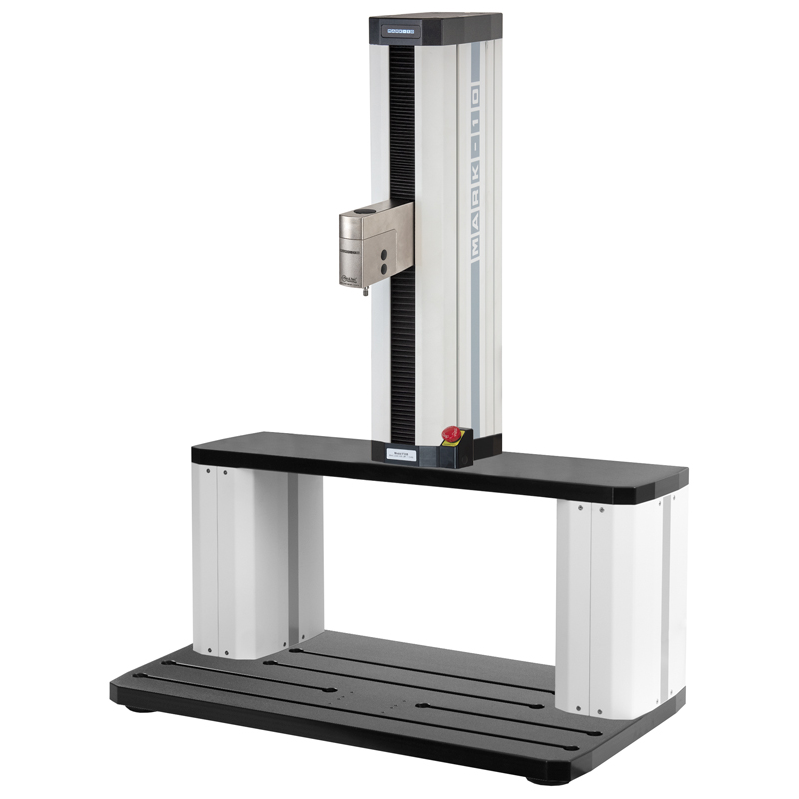

	1.: F305高階型測試台，加裝AC1095-2/雙機柱延伸架之使用範例。
	2.: 可容納508 mm / 20 in寬的樣品、Ø 546 mm / Ø 21.5 in的圓形物品，及增加測試樣品時的垂直高度 : 三種規格提供選擇~150 mm / 6 in、300 mm / 12 in及600 mm / 24 in。基座包含一排T形槽，用於夾具安裝。

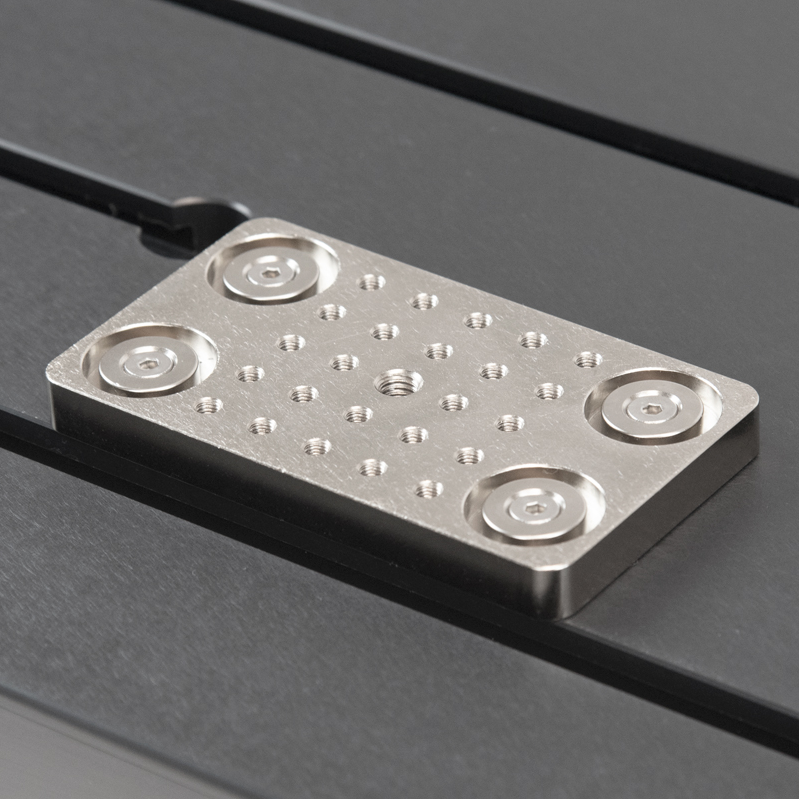

	3: AC1096/帶螺絲孔位的矩陣式安裝板，連接到雙機柱延伸架的陽極氧化鋁型基座上

特色

■ 增加大型樣品測試時的水平和垂直使用空間。
■ 陽極氧化鋁型基座具有多排T形槽，用於夾具安裝，附橡膠工作台安裝腳座。

規格

■ 重量:
AC1095-1 : 45.4 Kg / 100 lb
AC1095-2 : 47.6 Kg / 105 lb
AC1095-3 : 55.8 Kg / 123 lb

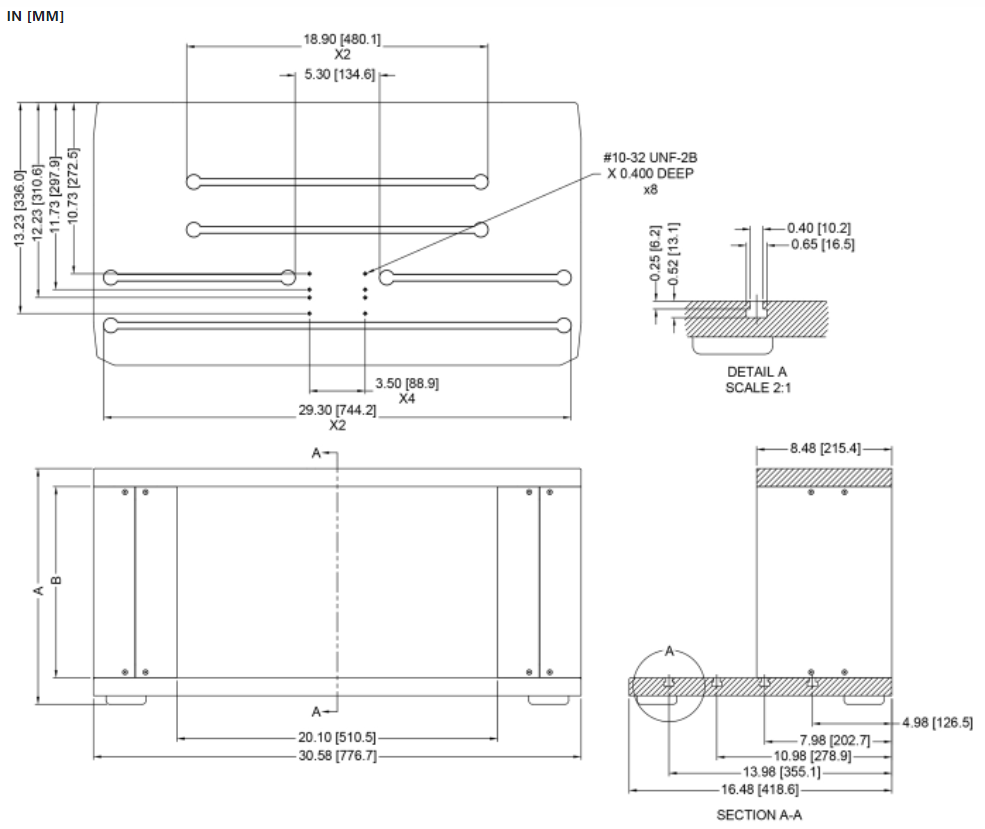

外觀尺寸

in/mm

C式表格

型號	A	B
AC1095-1	8.79 / 223.3	6.00 / 152.4
AC1095-2	14.79 / 375.7	12.00 / 304.8
AC1095-3	26.79 / 680.5	24.00 / 609.6

訂購資訊

型號	描述
AC1095-1	雙機柱延伸架 : 適用於F105 / F305 / F505 / ESM303等測試台，高度150 mm / 6 in、45.4 Kg。
AC1095-2	雙機柱延伸架 : 適用於F105 / F305 / F505 / ESM303等測試台，高度300 mm / 12 in、47.6 Kg。
AC1095-3	雙機柱延伸架 : 適用於F105 / F305 / F505 / ESM303等測試台，高度600 mm / 24 in、55.8 Kg。
AC1096	安裝板 : 帶螺絲孔位的矩陣式安裝板(僅 ESM303測試台需另外選購)。
