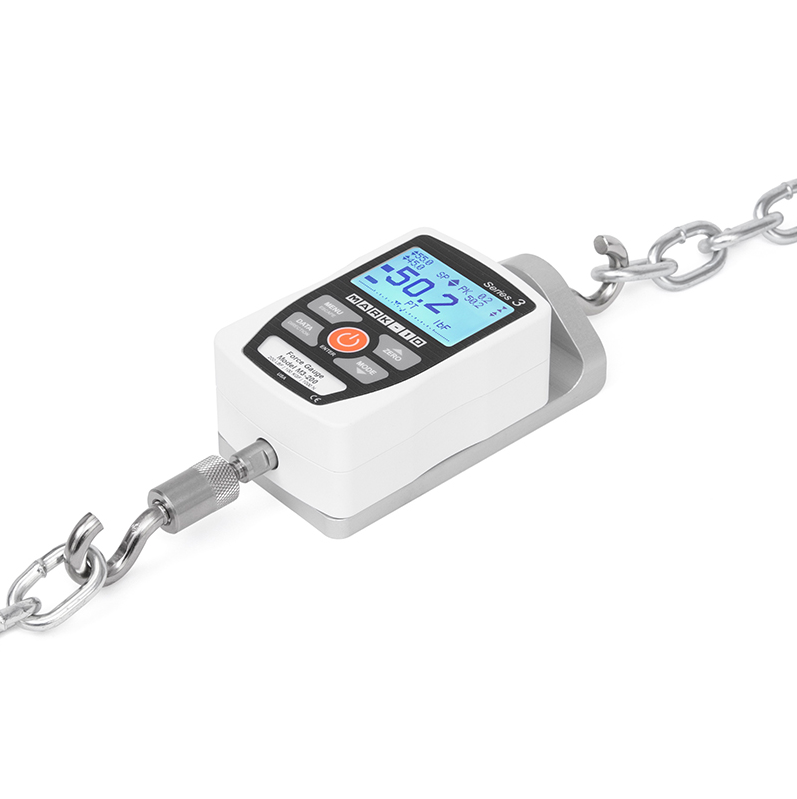

1: 這些轉接器提供測力計於現場的拉力測試或稱重之應用，測試容量可達250 Kgf / 2.5 KN。 3系列測力計透過 AC1073-1/嵌入式轉接器安裝掛勾(選購配備)之使用範例。 |
 |

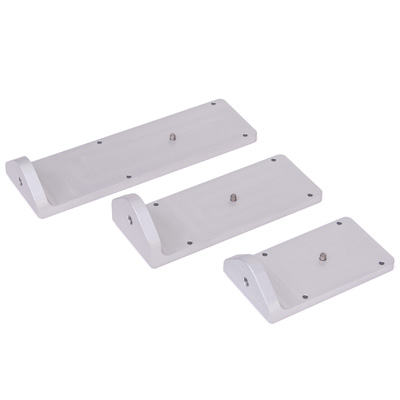

2: 提供三種規格，測試容量可達250 Kgf / 2.5 KN。末端的5/16-18螺紋孔位用於安裝掛鉤或其他附件。 |
 |

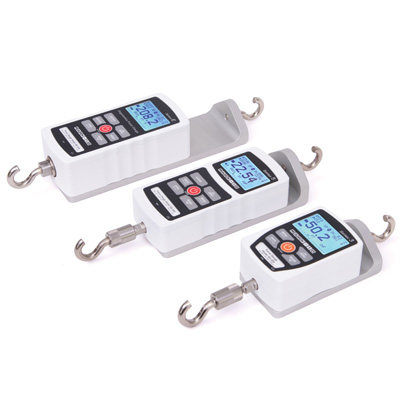

3: 可搭配3/4/5/7 系列的測力計(不含掛勾)。 |
左圖右文表格
 |

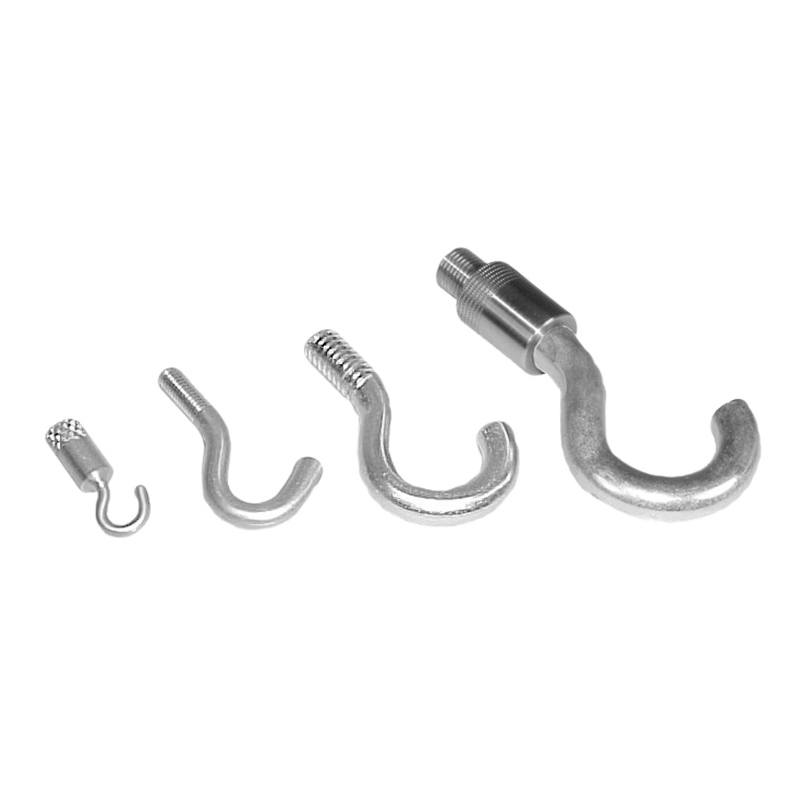

掛鉤 G1035型可直接安裝到 AC1073 上 |
 |

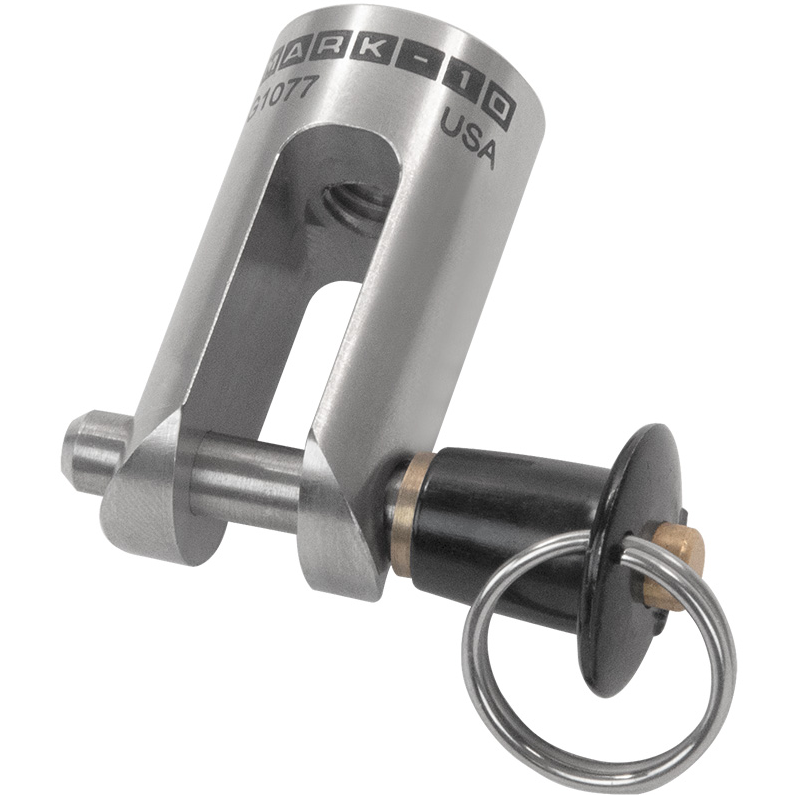

U型鈎夾具 彈簧加載的插銷提供與鏈條、彈簧或其他物體的緊密連接。 |
左圖右文表格
 |

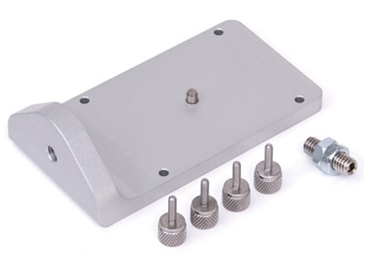

嵌入式轉接器如左圖(AC1073-3)所示運送，並包括以下配件~ （4）測力計安裝螺絲 （1）5/16-18 M/M螺絲 |

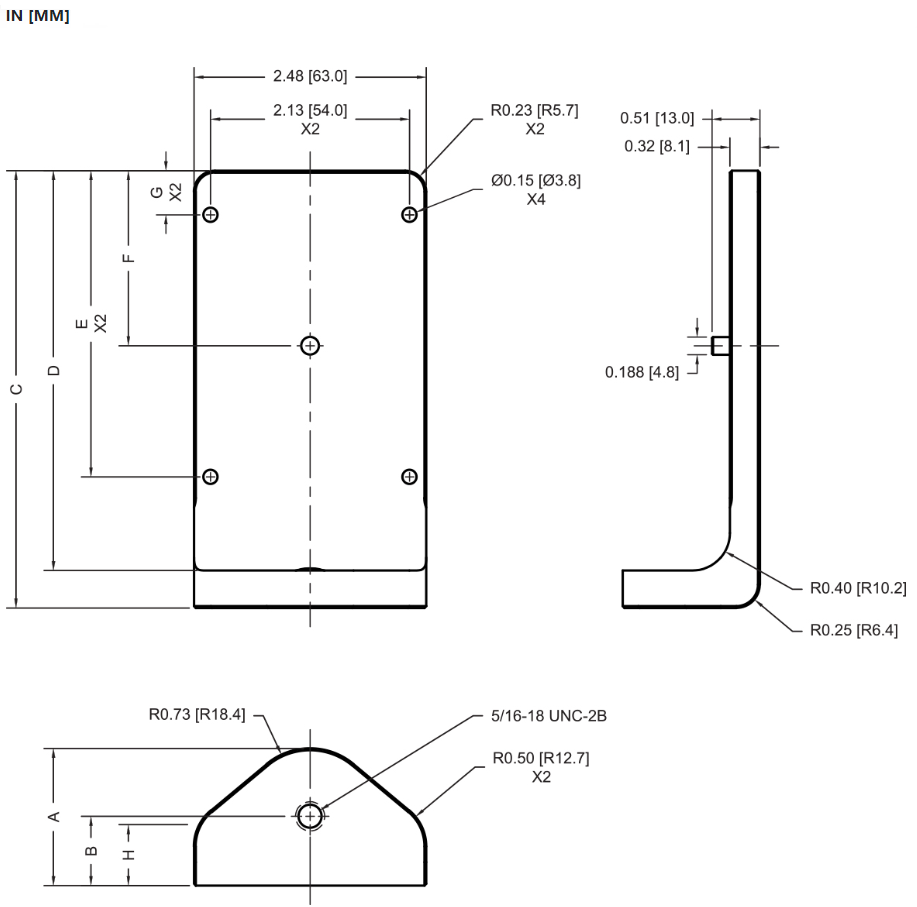

in/mm
C式表格
| 型號 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| AC1073-1 | 1.47 / 38.1 |
0.74 / 18.8 |
4.67 / 118.6 |
4.27 / 24.1 |
3.27 / 83.1 |
1.87 / 47.5 |
0.47 / 12.0 |
0.65 / 16.5 |
| AC1073-2 | 1.47 / 38.1 |
0.74 / 18.8 |
8.31 / 211.1 |
7.91 / 38.1 |
4.97 / 126.3 |
2.72 / 69.1 |
0.47 / 12.0 |
0.65 / 16.5 |
| AV1073-3 | 1.85 / 47.0 |
1.12 / 28.4 |
6.46 / 25.4 |
6.06 / 154.0 |
4.97 / 126.3 |
2.72 / 69.1 |
0.47 / 12.0 |
1.03 / 26.2 |
訂購資訊
| 型號 | 描述 |
|---|---|
| AC1073-1 | 嵌入式轉接器 : 適用於3/2系列測力計、測試容量~ 250 Kgf / 2.5 KN / 500 lbf。 |
| AC1073-2 | 嵌入式轉接器 : 適用於7/5*/4系列測力計、測試容量~ 250 Kgf / 2.5 KN / 500 lbf。 |
| AC1073-3 | 嵌入式轉接器 : 適用於E系列測力計、測試容量~ 250 Kgf / 2.5 KN / 500 lbf。 |
