MARK-10 🇺🇸

G1109 90° 剝離強度測試裝置

■ G1109
■ 膠帶、薄膜和包裝材料的剝離力、黏著力測試。
■ 符合 ASTM D6862、D3330、 D903 測試規範。
■ 測試容量 : 50 Kgf / 500 N / 100 lbf
■ 保持 90° 樣品的拉伸角度。
■ 選配的可調式角度安裝底座，適用於 30°、45° 和其他角度的測試需求。

根據 ASTM D6862 / D3330 / D903，此測試裝置專為膠帶、薄膜、鋁箔密封口和其他材料的剝離強度測試而設計。當測試台的十字頭裝置經由徑向 / Y軸纜繩連桿組向上移動時，大而平坦的工作台可水平 / X軸移動。

選購的可調式角度式安裝座可將固定裝置傾斜最大 ±30°。另一個選配的轉接器使用可調式滑輪可於 0° ~ 90° 範圍內設置拉伸角度，而工作台保持水平方向適合已裝滿填充容器的密封測試，也可用於膠帶和其他材料。

當工作台到達行程終點時，集成的限位開關會自動停止下列電動測試台的作動 : F105、F305、F505、F755*、F1505*。

* F755、F1505 需搭配 AC1087 轉接器。

加入詢問車

應用範例

特色

規格

相容性

標準配備

外觀尺寸

應用範例

左圖右文表格

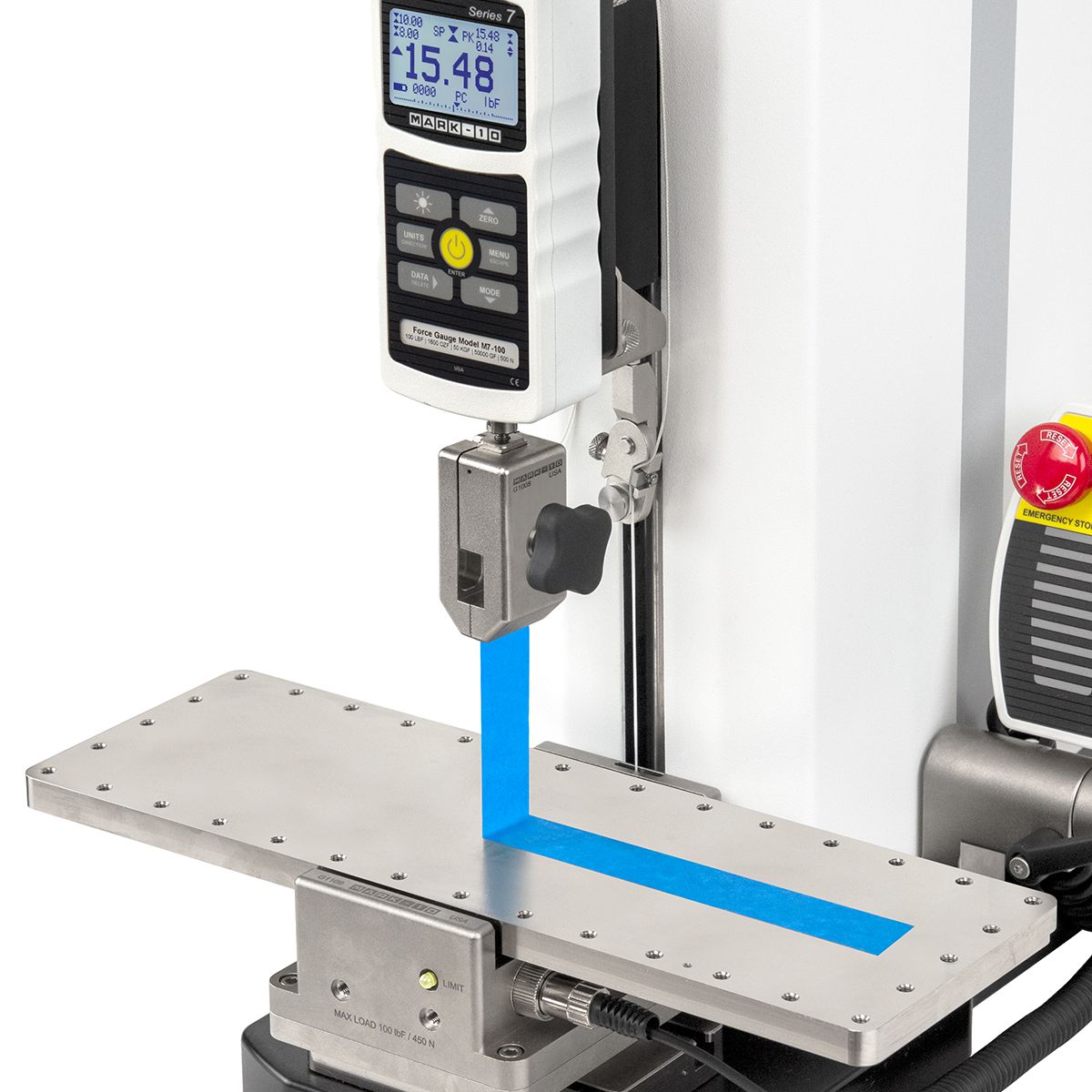

	1. G1109/剝離強度測試裝置，搭配 G1008薄膜/紙張用夾具，應用於膠帶剝離強度的測試。

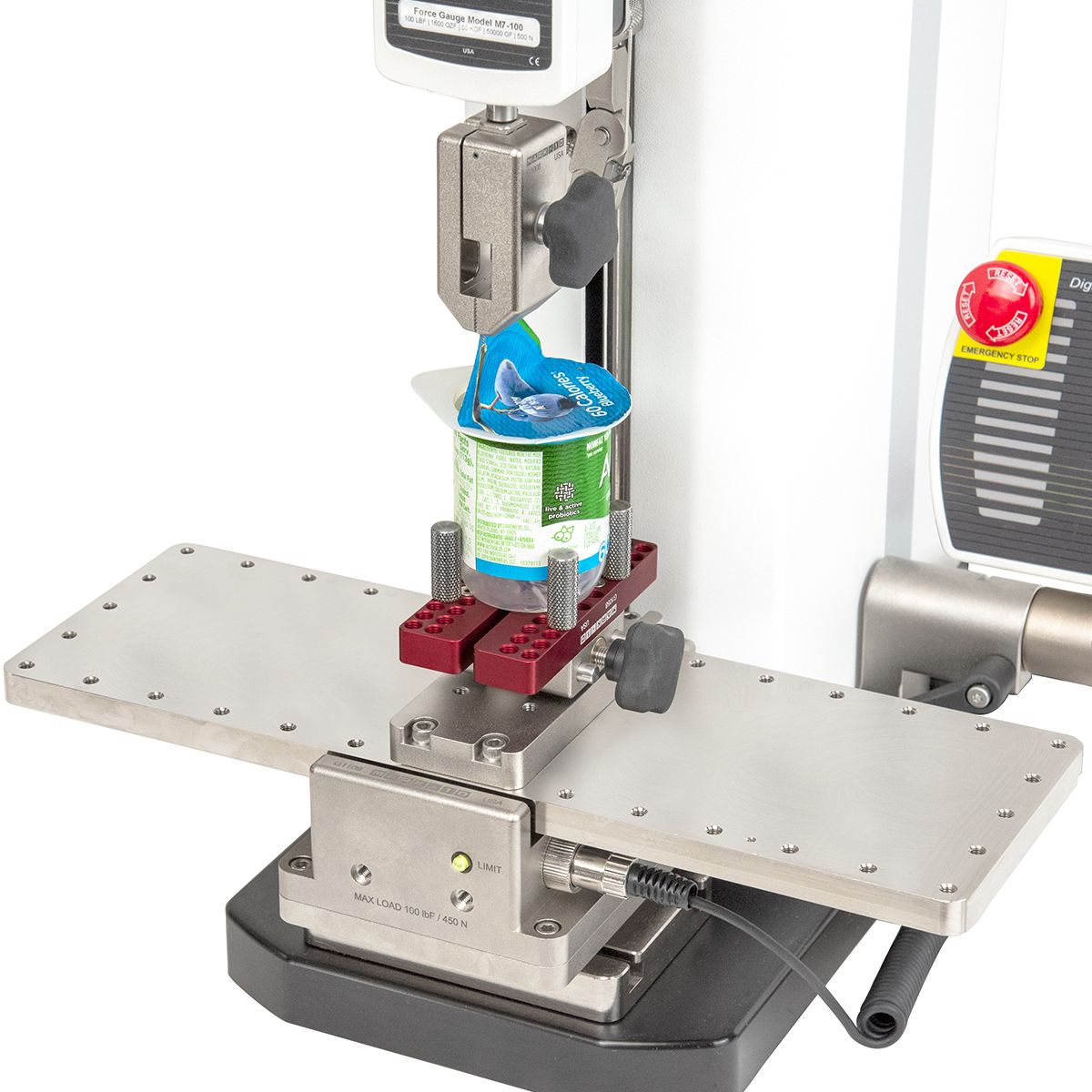

	2. G1109/剝離強度測試裝置，應用於容器上的鋁箔密封口進行 90° 剝離強度測試。

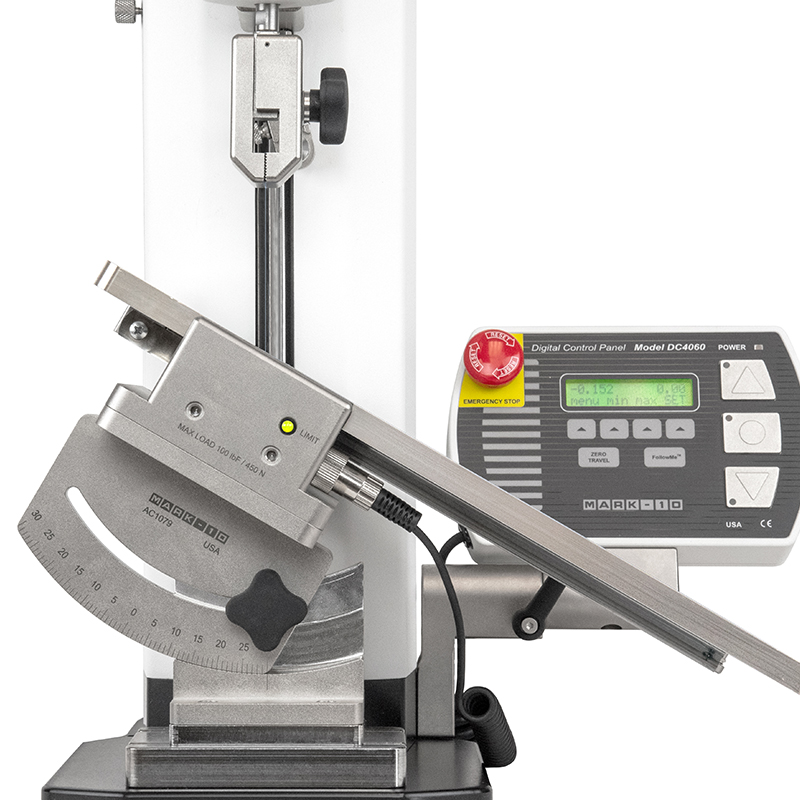

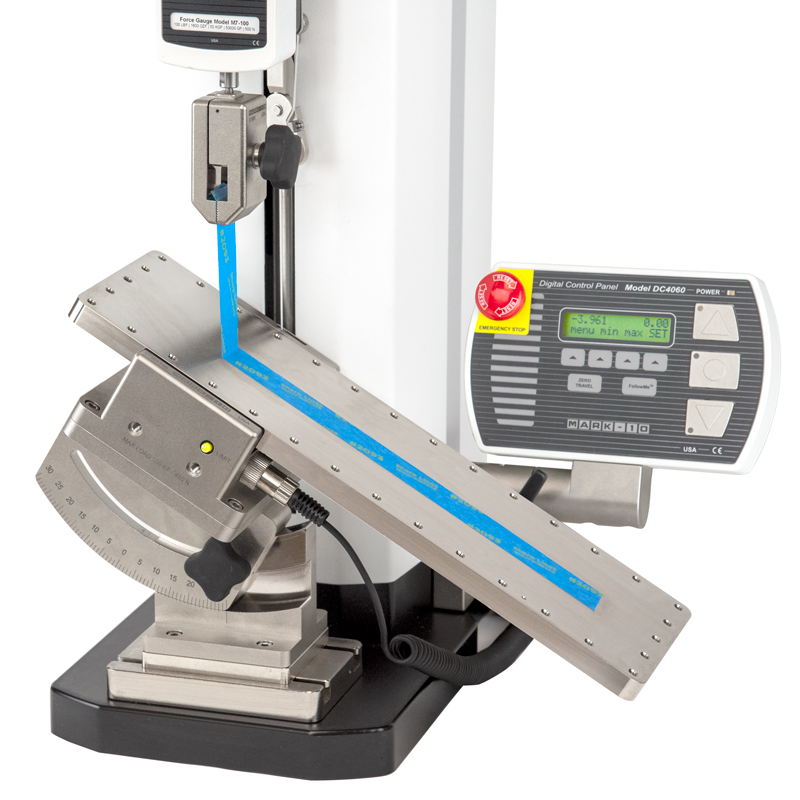

	3. G1109/剝離強度測試裝置，可選配 AC1079/可調角度型安裝底座進行測試角度的調整。

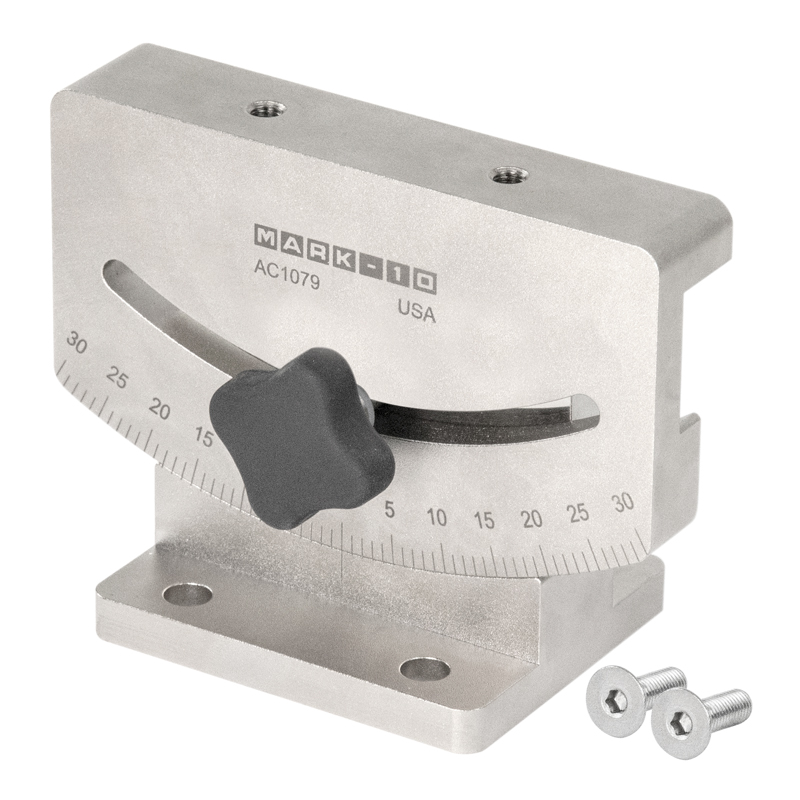

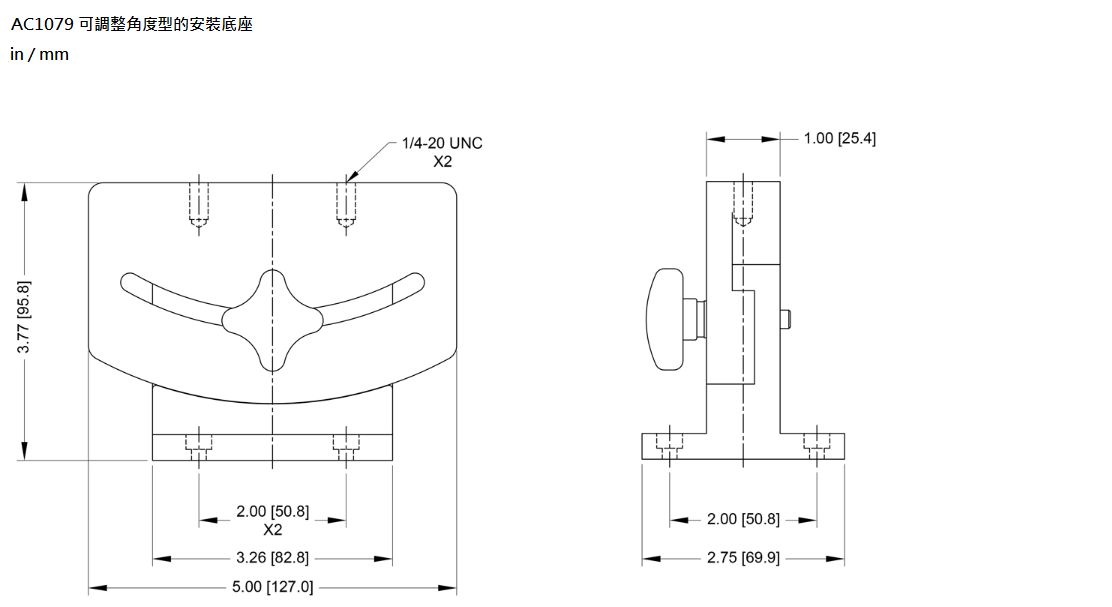

	4. AC1079/可調整角度型安裝底座的側視圖。
	5. AC1079/可調角度型安裝底座，提供包括用於 G1109/剝離測試裝置和電動測試台兩者的安裝套件。

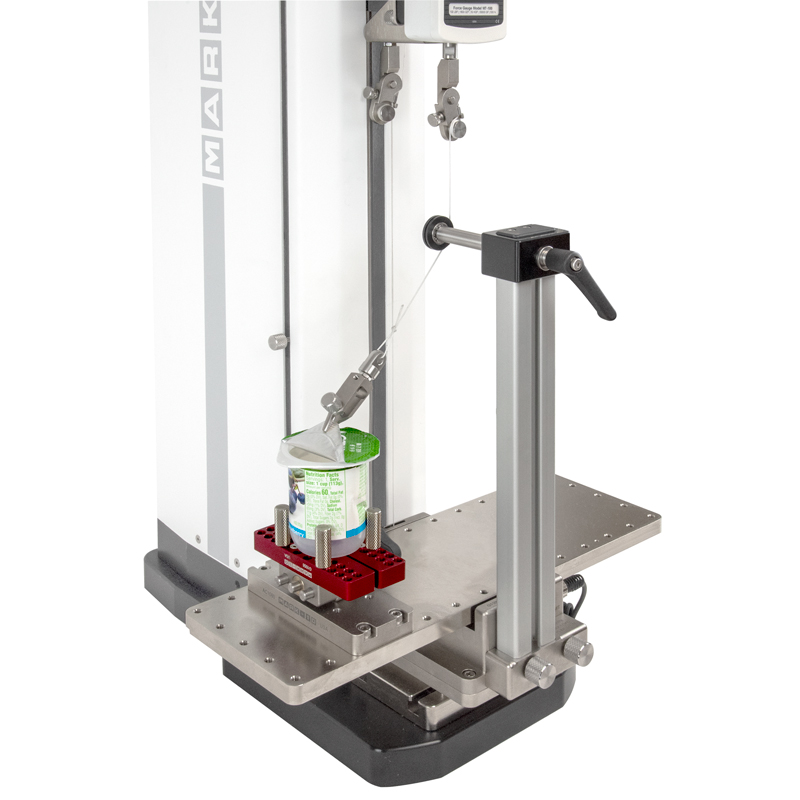

	6. G1109/剝離強度測試裝置，搭配選配的 AC1078/可調角度固定裝置、G1058/通用型帽(蓋)式夾具、AC1080/連接器和 G1003/微小型部件用夾具，對於容器上的鋁箔密封口進行 45° 剝離強度測試。

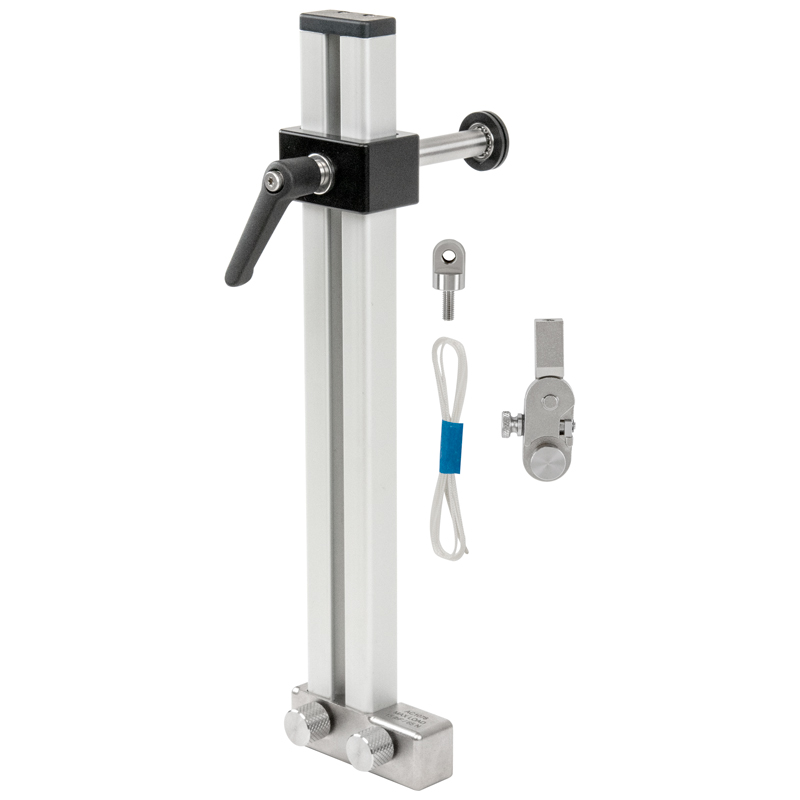

	7. AC1078/可調整角度的滑輪式轉接器套件 : 包括一個 G1078/微型繫線夾具、纜繩、用於剝離夾具的連接套件。

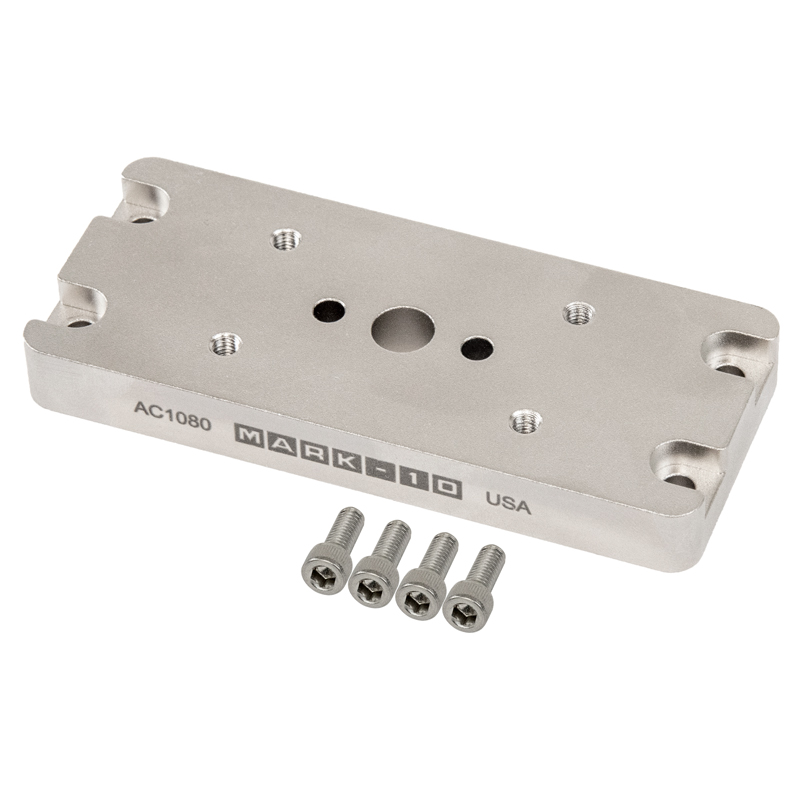

	8. AC1080/連接器提供包括工作板的安裝套件。

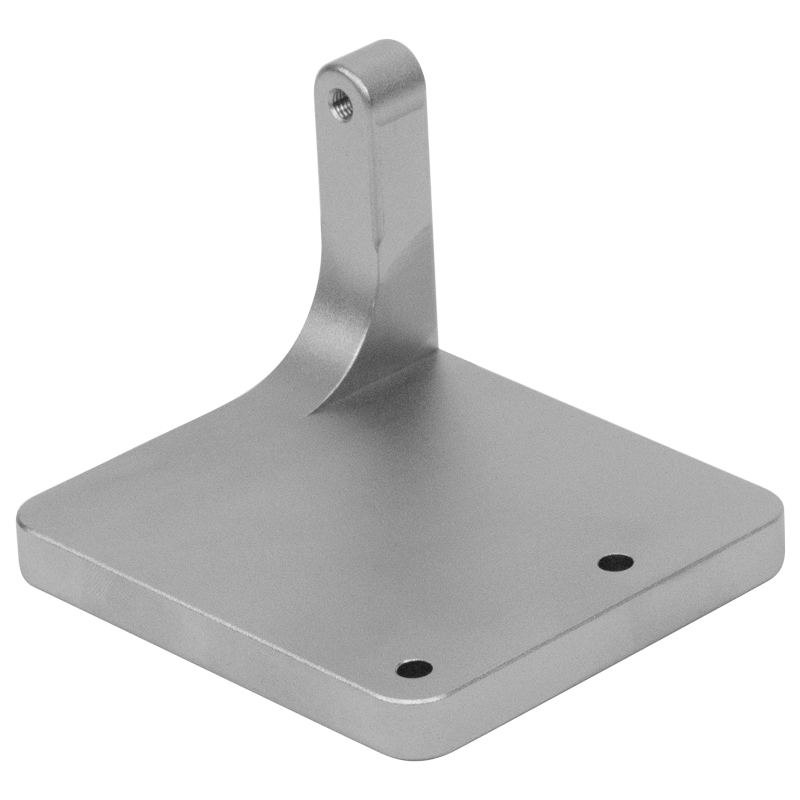

	9. AC1087/ 轉接器 : 將G1109/剝離強度測試裝置裝設於 F755(S) / F1505(S) 等測試台。

特色

■ 與測試台的拉力方向維持在 90° 的相對角度。
■ 選配的可調角度式安裝底座可使夾具傾斜至 ±30°。
■ 可調整角度的滑輪式轉接器，角度範圍為 0° ~ 90°（測試容量：15 Kgf / 150 N / 30 lbf）。
■ 附帶螺紋安裝孔位的大型工作區。
■ 符合 ASTM D6862、D3330 和 D903 等測試規範。

規格

■ 測試容量 : 50 Kgf / 500 N / 100 lbf
■ 重量 : 2.7 Kg
■ 最大測試行程：210 mm / 8.2 in

相容性

相容 :
■ F105、F305、F505 等測試台。
■ F755、F1505 等測試台 : 需搭配 AC1087 轉接器。

標準配備

左圖右文表格

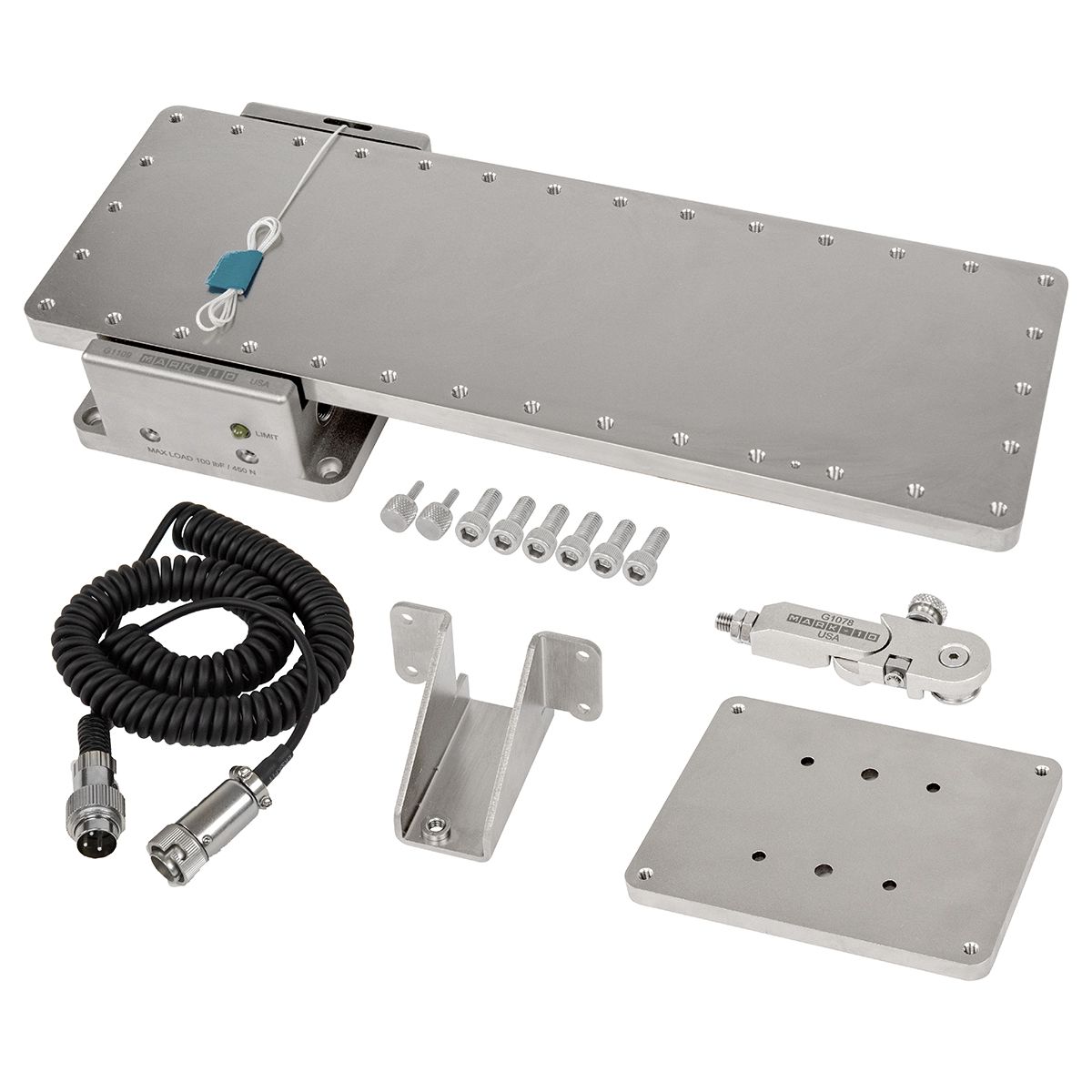

G1109/剝離強度測試裝置如圖所示運送，並包括以下配件 ~

(1) G1109裝置

(1) 限位開關用電纜

(1) 十字頭裝置用支架

(1) G1078微型繫線夾具

(1) 測試台安裝用連接器

(1) 安裝套件

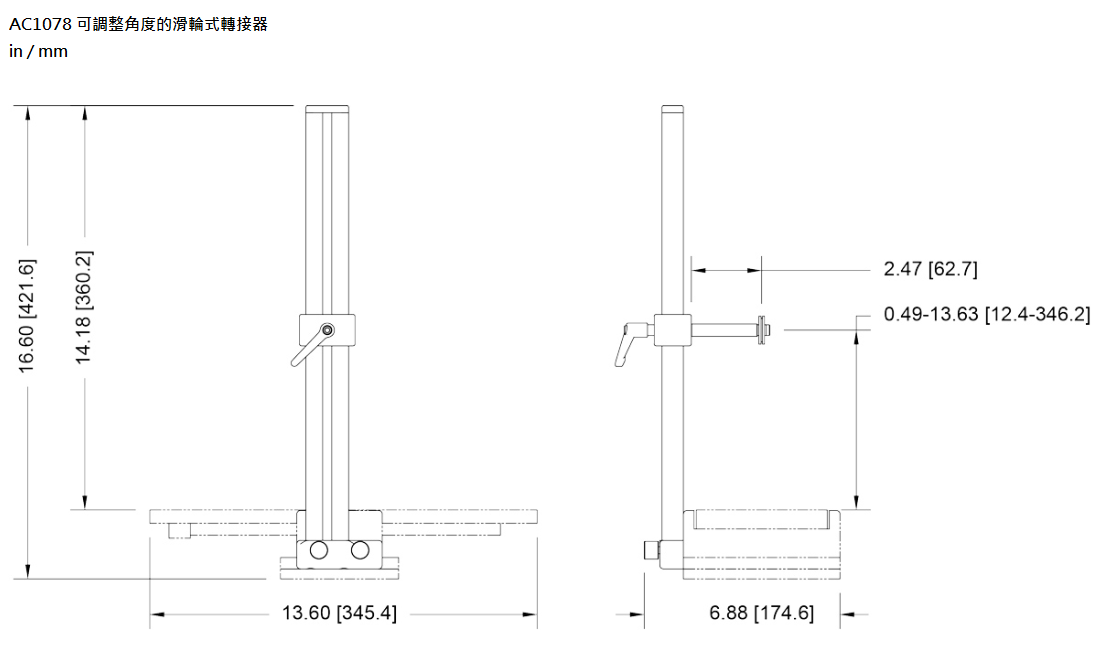

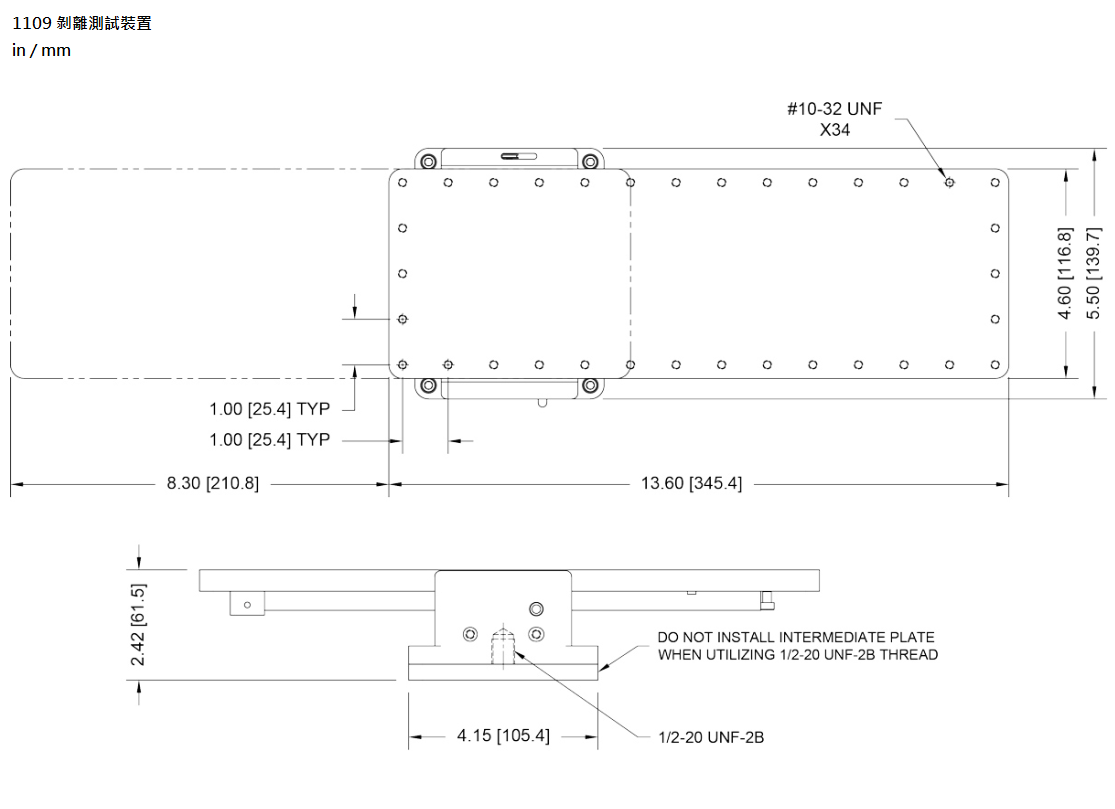

外觀尺寸

訂購資訊

訂購資訊

型號	描述
G1109	90°剝離強度測試裝置。
AC1078	可調整角度的滑輪式轉接器。
AC1079	可調角度型安裝底座。
AC1080	連接器 : 將 G1023 / 通用型容器夾具或 G1058 / 通用型帽(蓋)式夾具安裝至 G1109 裝置上。
AC1087	轉接器 : 將 G1109 裝設於 F755、F1505 等測試台。
