MARK-10 🇺🇸

ESM303 剝離力/黏著強度測試機-180度

■ 測試容量: 150 kgf / 1500 N / 300 lbf
■ 測試行程: 457 mm / 18 in

設計用於薄膜、紙張和其他薄型材料的拉伸和剝離強度測試，符合ASTM F88和相關標準。可調整鋸型齒面的互鎖鉗以夾緊樣品，測試容量50 Kgf /500N，而符合人體工程學的橡膠旋鈕可輕鬆接合和脫離測試樣品。精密的梯型螺絲可在反覆嚙合時提供耐用性和使用壽命，夾具有四種寬度可供選擇。

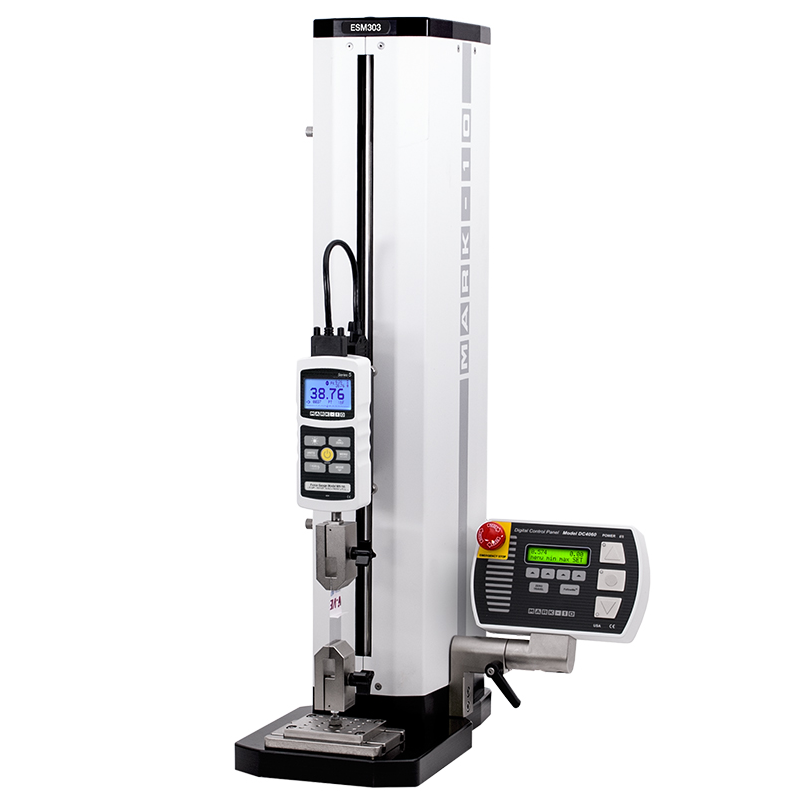

ESM303 是可依使用需求而配置高度及寬度的單柱型材料試驗機，拉伸、壓縮、剝離、破裂及抗彎強度等的測量應用可達150 Kgf / 1.5 KN，適合於實驗室和生產現場環境的一款堅固設計。

由於機台的高度及寬度的可擴充性，及易於操作的控制器選項功能允許使用者自行配置測試速度、力量和距離測試極限值，以執行循環、預載、破(斷)裂偵測、材料變形量檢測等多種參數的測試模式。

亦可選購分離式力量感測器及專屬顯示器，將負載及位移值輸出至電腦端進行分析。

用手(推或拉)力量傳感器以移動聯桿器裝置，施加更大的力可獲得更快的作動。 FollowMe®/跟隨我功能響應迅速，可進行測試時啟始位置的快速和微調定位。

具有獨特模組化控制器功能之作業平台，允許其他測試選項可採事先訂購或在未來透過一個啟動碼來啟用任何原本未採購的功能，充分滿足客戶使用需求或依階段性購置預算進行其他測試功能的擴充。

可透過MESUR®gaugePlus版軟體或支援ASCII程式碼，由電腦端控制測試台的作動。

加入詢問車

應用範例

特色

規格

標準配備

選購功能

硬體及軟體之選項

外觀尺寸

應用範例

左圖右文表格

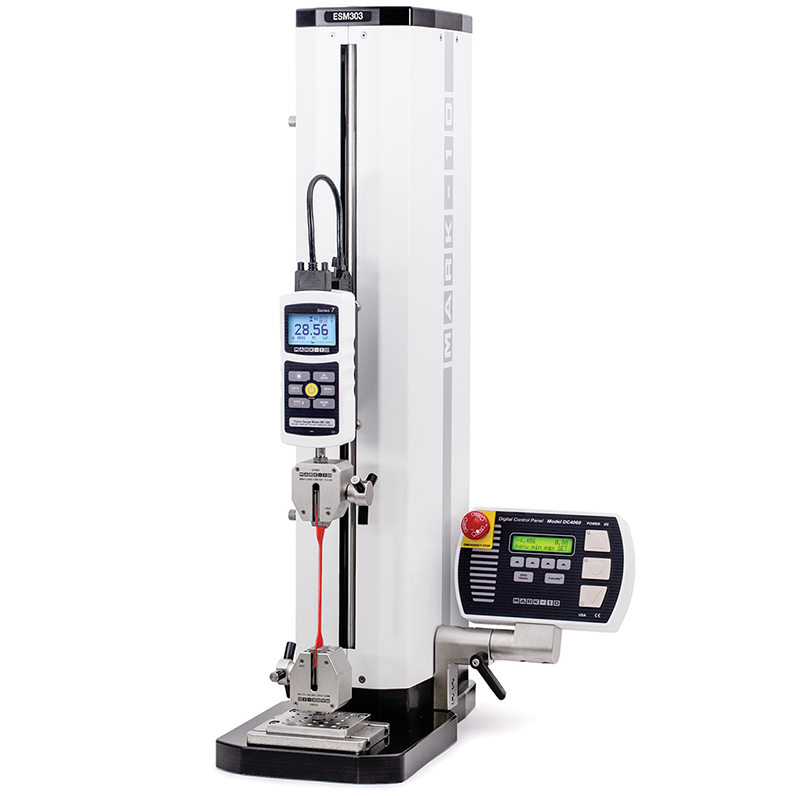

	1: ESM303 拉力試驗機 : 可應用於高達150 kgf(1.5 KN)的拉伸和壓縮測量應用，圖例為搭配兩個 G1061/楔形夾具，被配置於橡膠、薄膜類材料的拉伸測試。

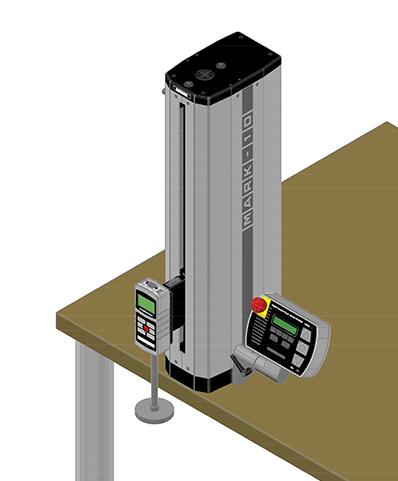

	2: 模組化設計允許客製安裝，機柱可以從基座移除以用於替代性的安裝配置。在該範例中，機柱安裝到工作台的邊緣，以充分利用其下的寬廣使用空間。

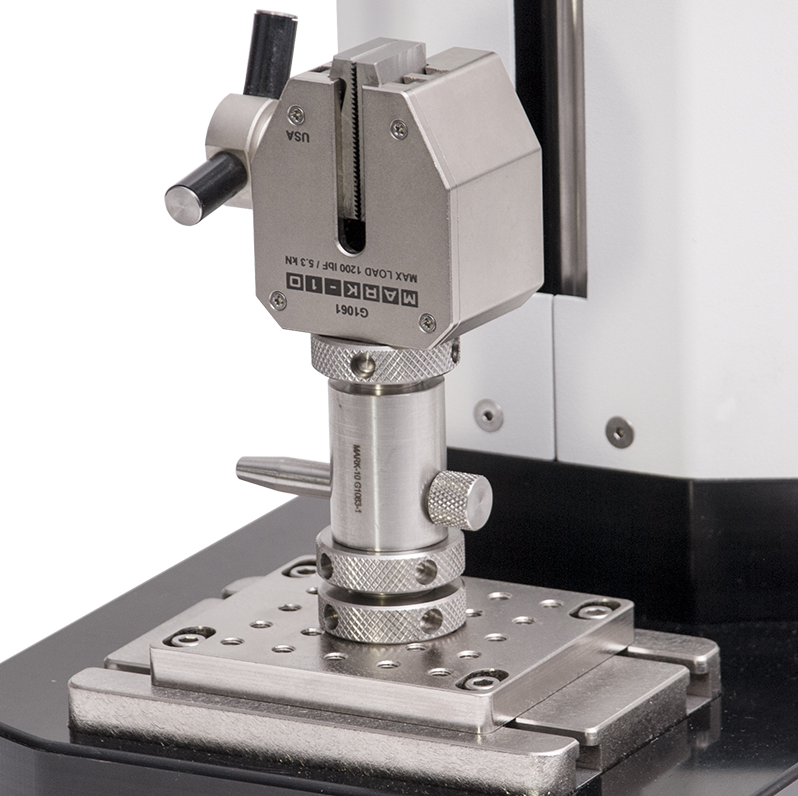

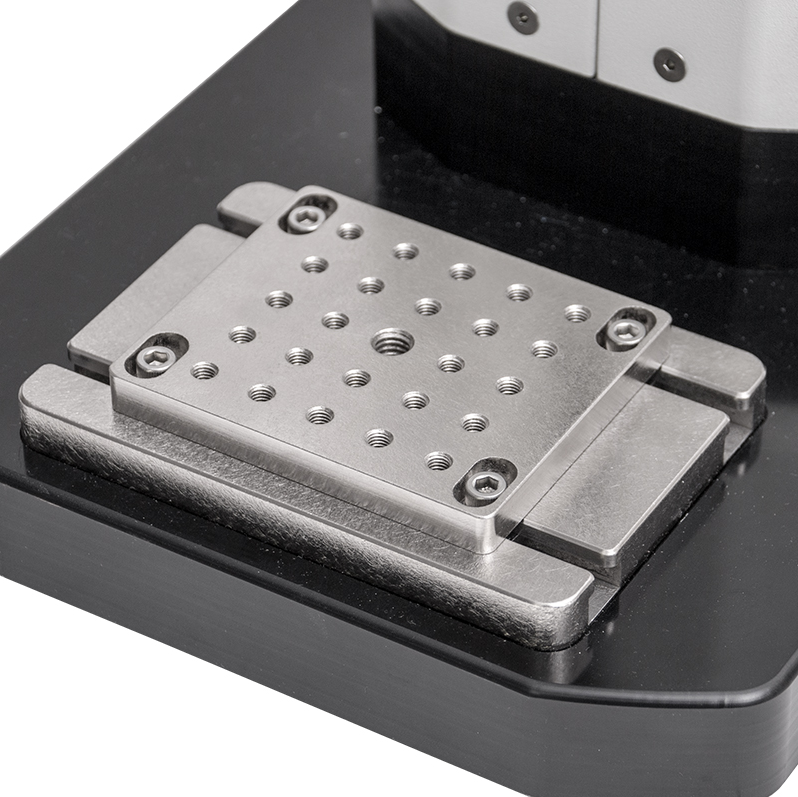

	3: 安裝板可在X-Y方向上更改位置，用於將受測樣品精確地定位，上頭附有固定安裝螺絲用的矩陣式孔位。
	4: ESM303彈簧試驗機 : 搭配7系列推/拉力計和U型鉤夾具被配置用於彈簧的拉伸變形量測試。可選配的位移極限功能:測量彈簧力的撓度值。

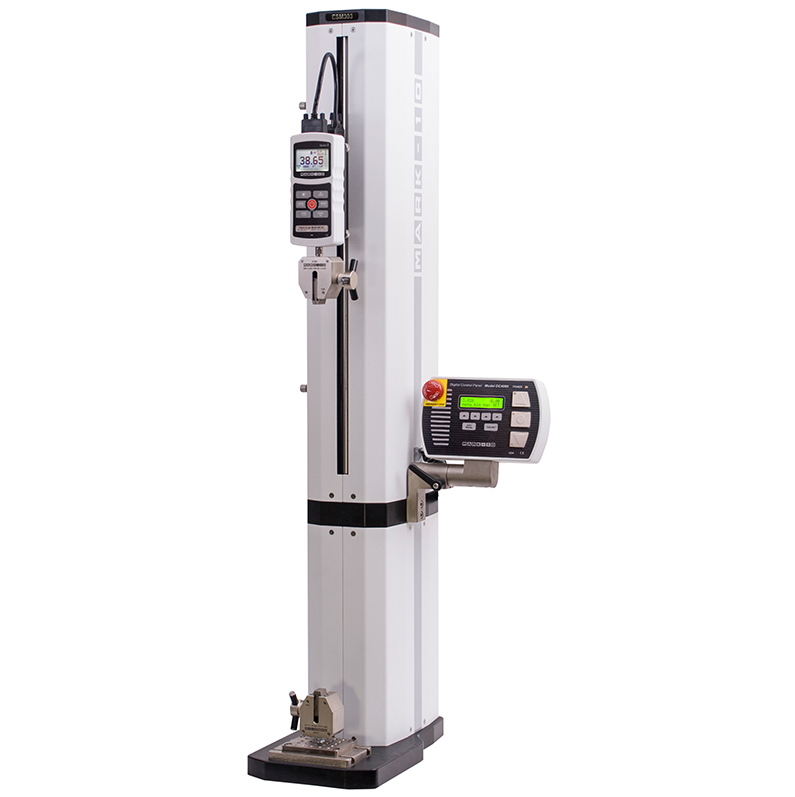

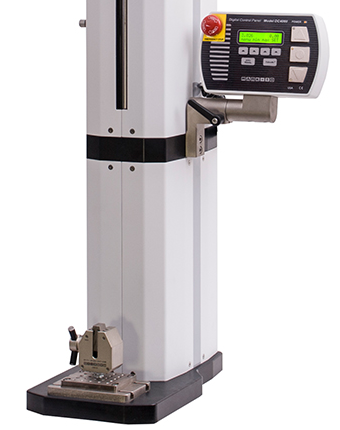

	5: ESM303材料測試機 : 是款高度可配置的單柱型測試台，單機柱延伸架可增加測試樣品時的垂直高度，三種高度提供選擇~150 mm(6 in)、300 mm(12 in)及600 mm(24 in)。

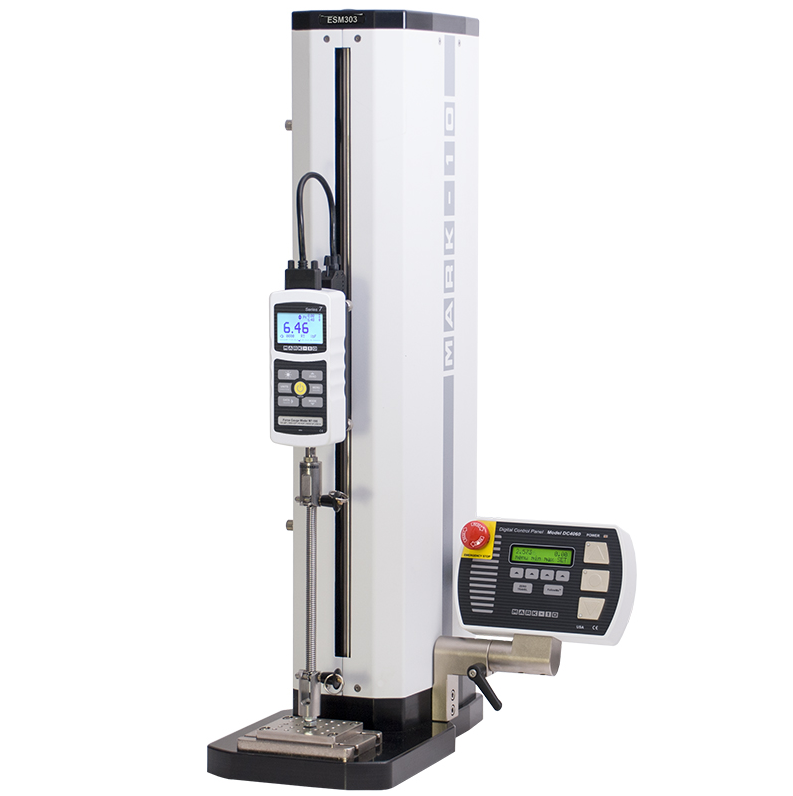

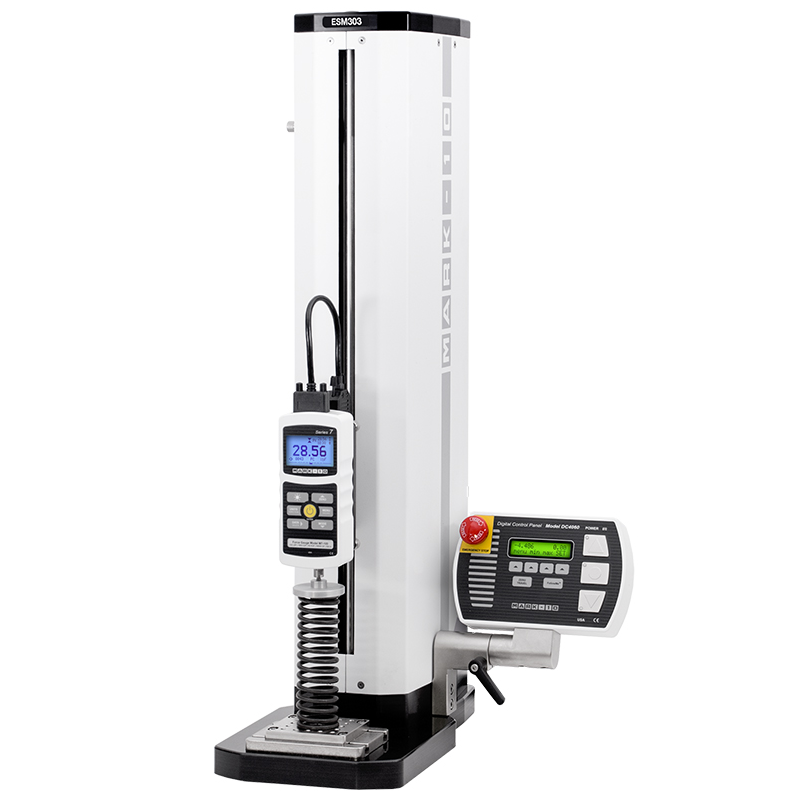

	6: ESM303彈簧測試機 : 搭配7系列測力計和壓縮板被配置用於彈簧的壓縮變形量測試。

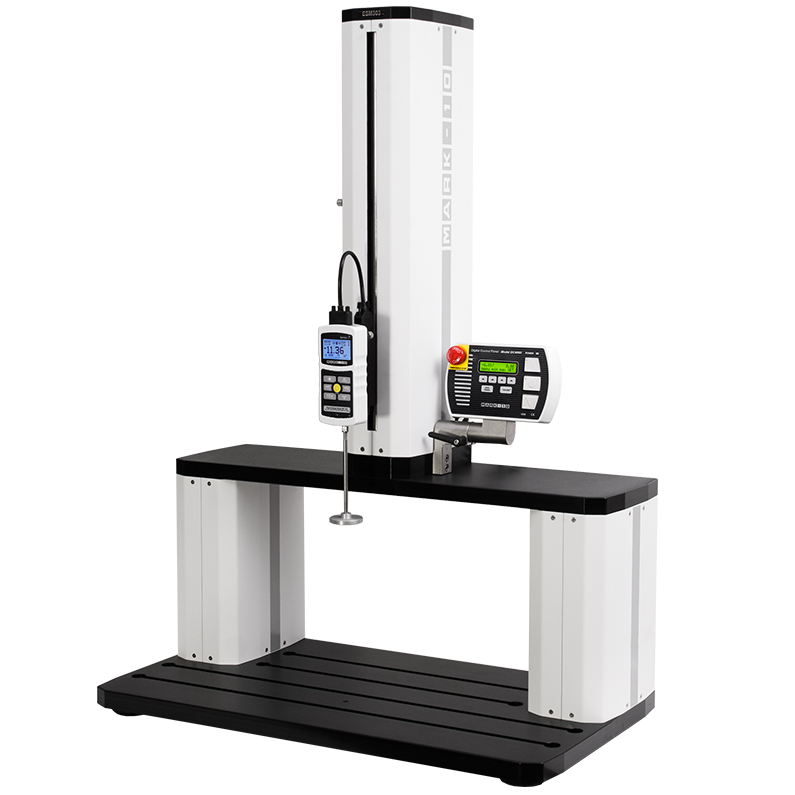

	7 : 雙機柱延伸架 :可容納高達508 mm(20 in)寬的樣品，或ø546 mm( ø21.5 in)的圓形樣品。三種高度提供選擇~150 mm(6 in)、300 mm(12 in)及600 mm(24 in)。底座包含用於安裝夾具的T形槽溝排。

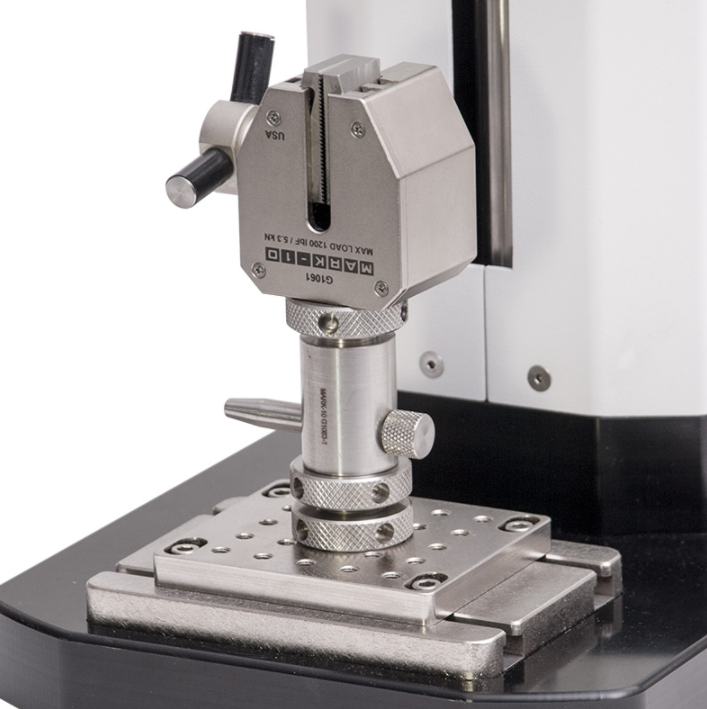

	8: 眼尾連接裝置 : 裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止其旋轉。

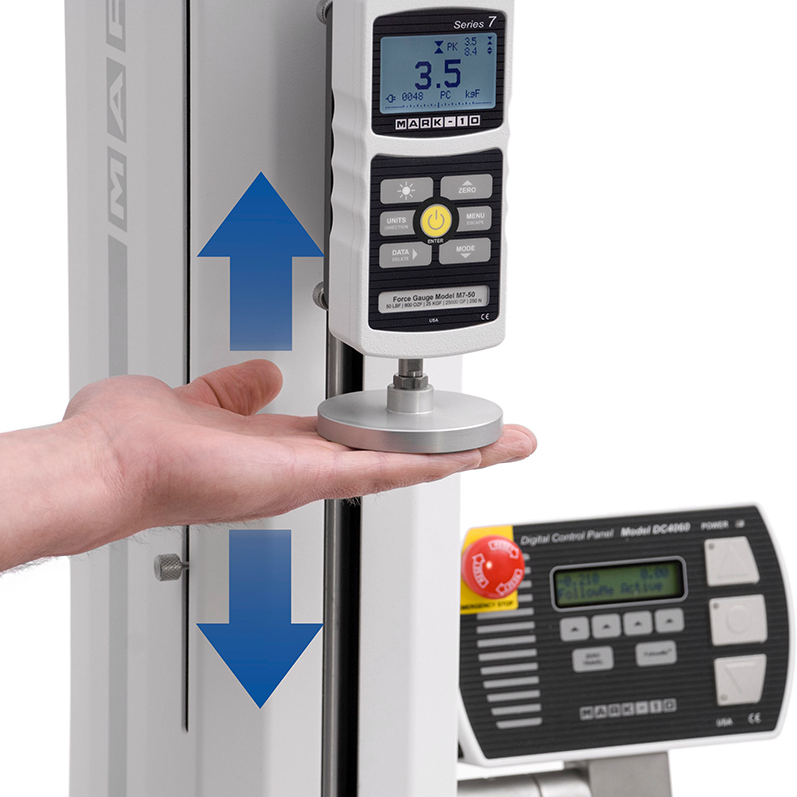

	9: FollowMe®/跟隨我功能 : 以手作為導引，推、拉力量感測器或測力計以移動聯桿器裝置，進行快速定位或細部微調。

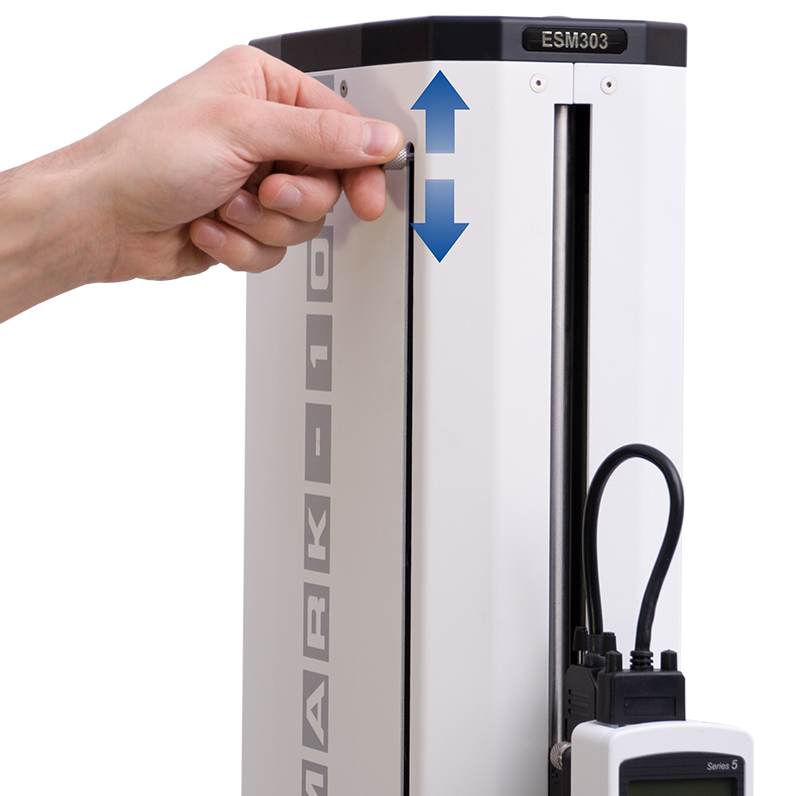

	10: 可調整測試台上下行程的實體式限位開關，重複性:0.025 mm。

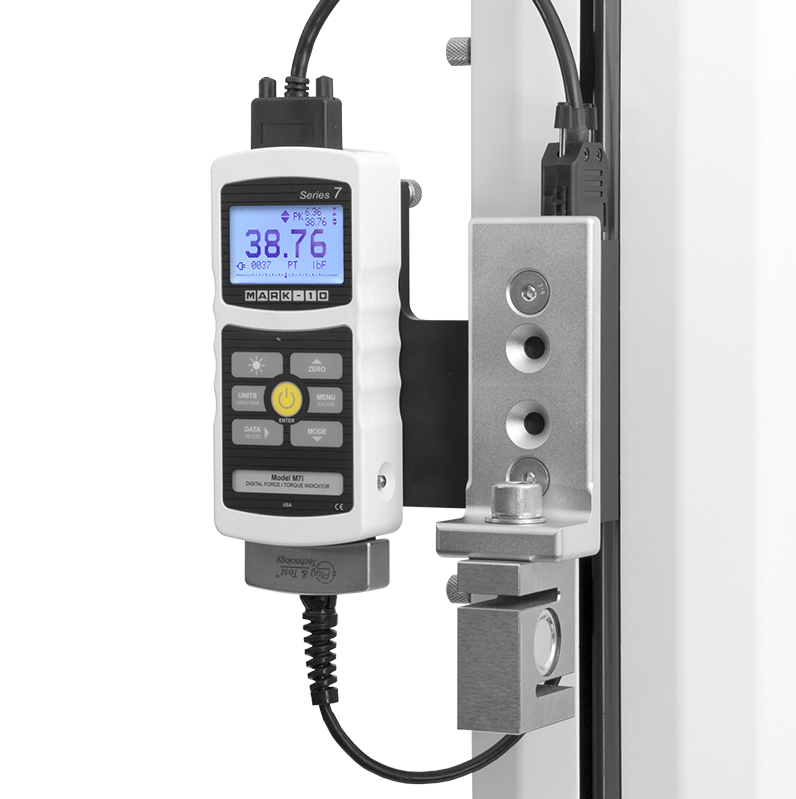

	11: 可相容於任何Mark-10顯示器及R01和R03系列力量感測器，包括安裝用硬體。
	12: ESM303拉力測試機，被配置用於典型的180°剝離強度測試 : 7系列測力計搭配 G1008/紙張、薄膜用夾具之使用範例。

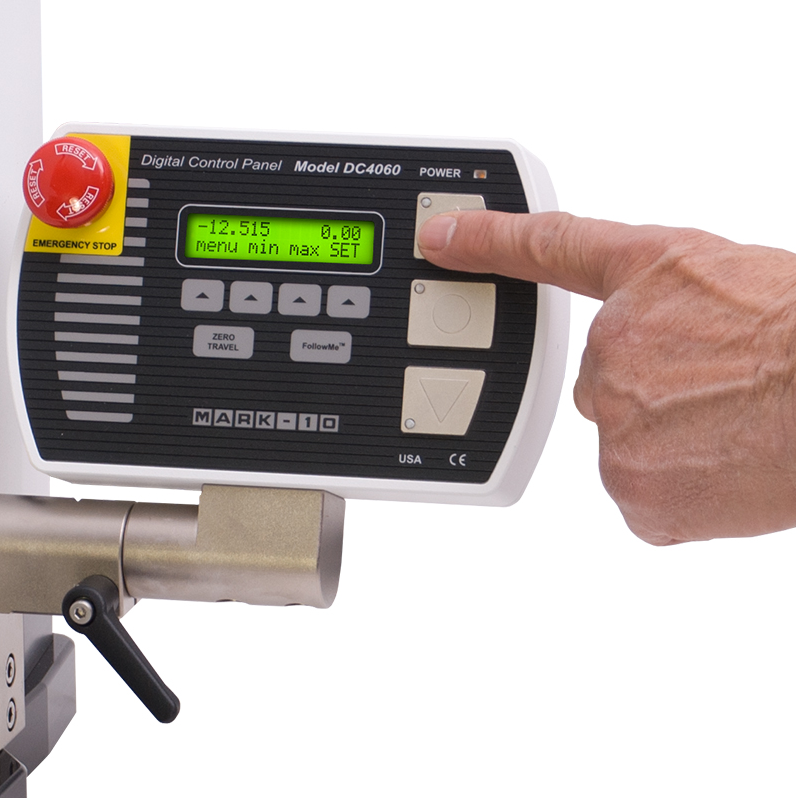

	13: 因應工業環境而設計的堅固鋁質上/下/停止鍵，行程歸零/Zero Travel 及跟隨我 /FollowMe^TM鍵，也增添了動態定位時的便利性。

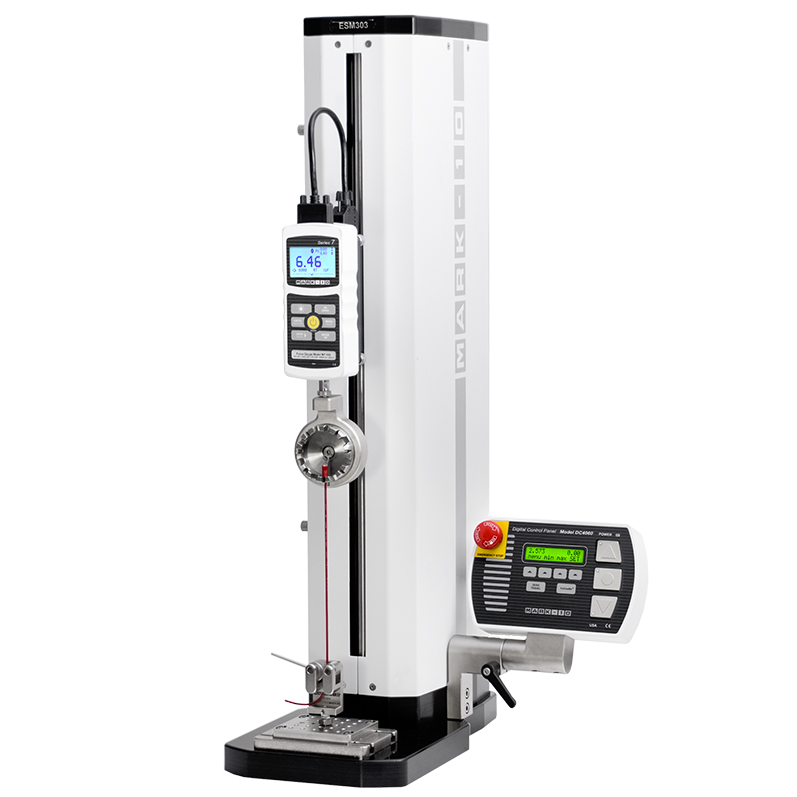

	14: ESM303拉/壓力試驗機，被配置用於典型的壓接端子拉力強度測試應用 : 7系列測力計搭配 G1076/轉塔式電線端子夾具及 G1002/雙凸輪式夾具之使用範例。
	15: 透過MESURgauge Plus^®版軟體可由PC端操控 : 經由軟體收集數據並操控測試台的作動，將相關數據加以統計計算後製成圖表、儲存檔案、產出報告後輸出。

特色

■ 速率的設定。

■ 上下極限定位開關。

■ 可拆卸、可調整直視角度的操控面板。

■ 密碼保護測試參數。

■ 步進馬達驅動，提供平穩低噪音的運轉，測試過程無負載下的速度變化。

■ USB輸出: 力量VS.時間或力量VS.位移曲線及相關數據。

■ 緊密的機體結構適用於狹窄的工作空間。

■ 積體電子組件，易於拆卸及運輸。

■ 可調式安裝底座，帶 T 型槽底板。

規格

A 式表格

型號	ESM303
測試容量	150 Kgf / 1,500 N / 300 lbf ＜ 610 mm/min 100 Kgf / 1,000 N / 200 lbf ＞ 610 mm/min
最大測試行程	457 mm / 18 in
測試速度	標準: 13 ~ 330 mm/min (0.5 - 13 in/min) 選配: 0.5 ~ 1,100 mm/min (0.02 - 45 in/min)
速度精確度	原廠設定: ± 0.2%
帶負載時速度變化	± 0％（步進馬達驅動）
位移量精確度 *	± 0.05 mm/每 250mm (± 0.002 in/每10 in)
位移量解析度	0.02 mm / 0.001 in
限位開關重複性	±0.03 mm / ±0.001 in
機台功能(可選配)	基本: 單一步驟測試、限位開關選購: 距離量測、電腦控制、距離極限值、過載保護、自動返回原點、循環測試、負載保持、破裂/斷裂偵測、預載/預壓、測試檔案的配置、FollowMe®/跟隨我( 以手施加感測器的力量大小作為機台啟始位置的快速和微調定位功能)
測試模式(需選配)	拉伸、壓縮、45度/90度/180度剝離強度、三點/四點抗彎強度、薄膜穿刺/拉伸強度、橡膠/塑膠拉伸強度、力量-位移曲線、彈簧拉伸/壓縮變形量、90度/180度摩擦係數
使用電源	80-240 VAC，50/60 Hz，60W
重量/淨重	25.6 Kg
使用環境條件	溫度範圍：5 – 35°C 濕度範圍：50 ~ 80 %RH ( 無凝結情況下)
安全認證標誌	CE
* 由於力量感測器偏移和系統偏移同時存在且不能自動補償，因此本設備適用於需要至少5 mm / 0.2 in 以上距離的測試應用。

標準配備

左圖右文表格

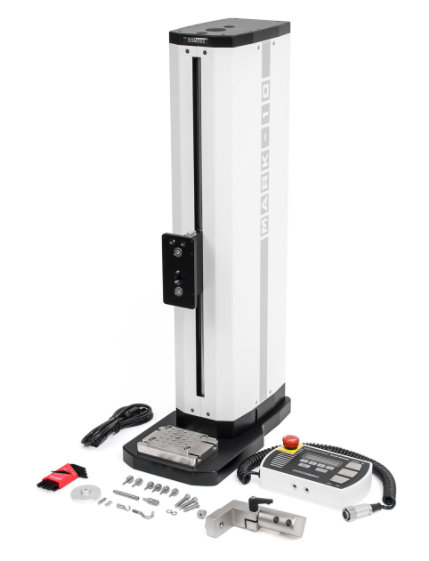

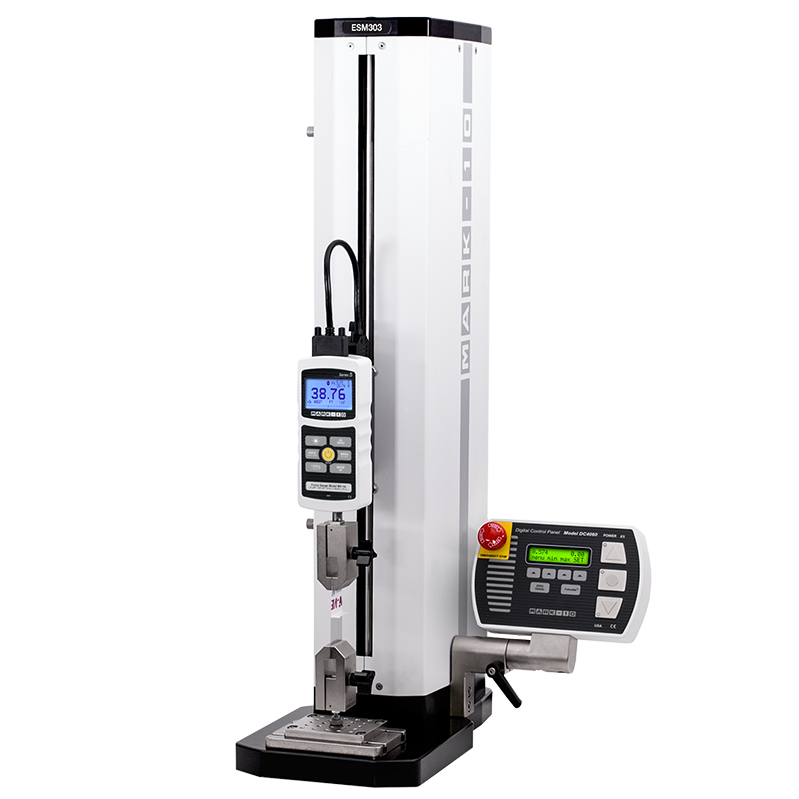

ESM303測試台如圖所示運送，並包括以下配件~

(1) G1024 2”延伸桿

(1) G1028 小型鈎

(1) G1038 中型鈎

(1) G1039 #10-32F/F 連接頭

(1) G1009 2”壓縮圓盤

(1) G1030 5/16-18M to #10-32F螺紋轉接器

(4) 測力計 / 顯示器安裝螺絲

(2) 界限定位開關拇指型螺絲

(1) 內六角扳手組

(1) 操控面板

(1) 操控面板安裝支架

(1) 電源線

選購功能

以下任何的功能選項都可以在訂購時購買，或者可以在以後透過一個啟動碼來啟用任何原本未採購的功能，充分滿足客戶使用需求或依階段性購置預算進行其他測試功能的擴充。唯一的例外是AF009距離指示/travel indication選項，它必需在原廠進行硬體的安裝。測試檯提供160小時的演示模式/Demo Mode，在此期間所有的功能可以暫時性的被啟用:

A 式表格

功能	部件型號	描述	此功能所需求之配件
FollowMe® / 跟隨我 -以手施加傳感器力量之大小變更機台移動速度	AF008	聯桿器裝置對於在測力計軸或力量傳感器軸:手動的推或拉之動作做出回應。增加力道會產生較大的速度。可進行測試時啟始位置的快速和微調定位。訂購 AC1086-1 /安全防護罩時此功能已包含在內。	■ 7或5系列測力計或外接力量傳感器的顯示器。 ■ 09-1214/介面訊號線。
Travel indication / 距離指示	AF009	在顯示器上顯示位移量，其數據可透過USB 埠輸出，採用Renishaw 光柵技術，其精度高於傳統的旋轉式譯碼器，摒除間隙及非現性的誤差。	■ 需在原廠安裝硬體部件。 ■ 要將數據輸出到PC，需搭配7或5系列測力計或外接力量傳感器的顯示器、09-1214、09- 1158/訊號線。
Computer control / 電腦控制	AF010	支援ASCII指令集，經由PC控制ESM303測試台，也可以相容於傳統的Chatillon 指令集和TCDNexygenTM TCD 軟體(原廠不提供)。 MESUR®gauge Plus軟體不需要此選項。	■ 7或5系列測力計或外接力量傳感器的顯示器。 ■ AF009/距離指示選項。 ■ 09-1214/介面訊號線。 ■ 09-1158/USB 輸出訊號線。 ■ 對於全速度範圍，請考慮AF017及AF018/速度延伸之選項。
Programmable travel limits / 可編程的距離極限值	AF011	測試台在可編程的上下行程距離極限之間停止或循環。	■ AF009/距離指示選項。
Overload protection/ 過載保護	AF012	測試台會藉由量測輸入的類比電壓而啟動過載保護的動作，並且在達到最大標稱值之編程百分比時，停止聯桿器裝置的行程以保護力量傳感器或是測力計。	■ 7或5系列測力計或外接力量傳感器的顯示器。 ■ 09-1214/介面訊號線。
Auto return / 自動返回原點	AF013	聯桿器裝置移動到限位開關、力量值設定點、指定移動距離或破裂點時停止，然後以全速度返回到反向的啟始位置/原點處。	■ 到達力量值設定點後返回: 7或5系列測力計或外接力量傳感器的顯示器、09-1214/介面訊號線。 ■ 到達距離極限值後返回: AF011/可編程的距離極限值選項。 ■ 偵測到破裂點時返回: AF019/破裂偵測選項及09-1214/介面訊號線。
Cycling / dwell time 循環次數/停留時間	AF014	與自動返回相同，但能夠編程多達99,999個循環次數。兩個限位開關（可個別設定）之可編程的停留時間最多可設置9,999秒。	■ 與自動返回相同，但兩個方向為相同速度。如有測試方向及其速度的需求須增購: AF016/個別的往上和往下速度選項。
Independent up and down speeds / 往上和往下速度的個別設定	AF016	個別地配置上/下方向的速度。	-
Low speed extension / 低速度延伸	AF017	將標準速度範圍降低至0.5 mm/min(0.02 in/min)	-
High speed extension / 高速度延伸	AF018	將標準速度範圍提升至1,100 mm/min(45 in/min)	-
Break detection / 破(斷)裂點偵測	AF019	當力量值減少到一個指定峰值的百分比時，停止測試台的作動。	■ 7或5系列測力計或外接力量傳感器的顯示器。 ■ 09-1214/介面訊號線。
Load holding / 負載保持	AF020	不定期或指定的時段內，動態地調整聯桿器裝置的位置，並維持在一個已程控的負載設定範圍值中。	■ 7或5系列測力計或外接力量傳感器的顯示器。 ■ 要求指定的時間: AF014/循環次數及停留時間選項。 ■ 09-1214/介面訊號線。
Preload Mode / 預載/預壓模式	AF021	到達設定的預載值時，停止聯桿器裝置的作動和/或歸零所顯示之距離值。適用於彈簧的拉伸、壓縮變形量、材料的彈性、伸長率及其他應用測試。預載值: 可編程為測力計/力量傳感器滿量程的百分比，測試台檢測到此閥門值時將執行以下三種測試模式: (1)停止，(2)停止並歸零，(3)歸零但不停止。	■ AF009/距離指示選項。 ■ 7或5系列測力計或外接力量傳感器的顯示器。 ■ 09-1214/介面訊號線。
Profiles / 配置測試檔案	AF022	保存和檢索測試參數集: 如速度、距離極限值、預載值等，最多可以存儲50個配置文件。	-
Complete options package/ 完整套裝選項	AFCOMP	包括上述列出的所有功能、09-1214/介面訊號線和09-1158/USB訊號線。必須搭配7或5系列測力計或外接力量傳感器的顯示器。

硬體及軟體之選項

左圖右文表格

	安全防護罩(AC1086-1) 為操作員提供夾緊和樣品碎片散射時的保護:包括一個電氣聯鎖裝置，防止遮蔽罩在誤開的情況下進行試驗台的操作。為 ESM303 定製設計，安裝在測試台機柱的頂部。與機柱延伸架不兼容

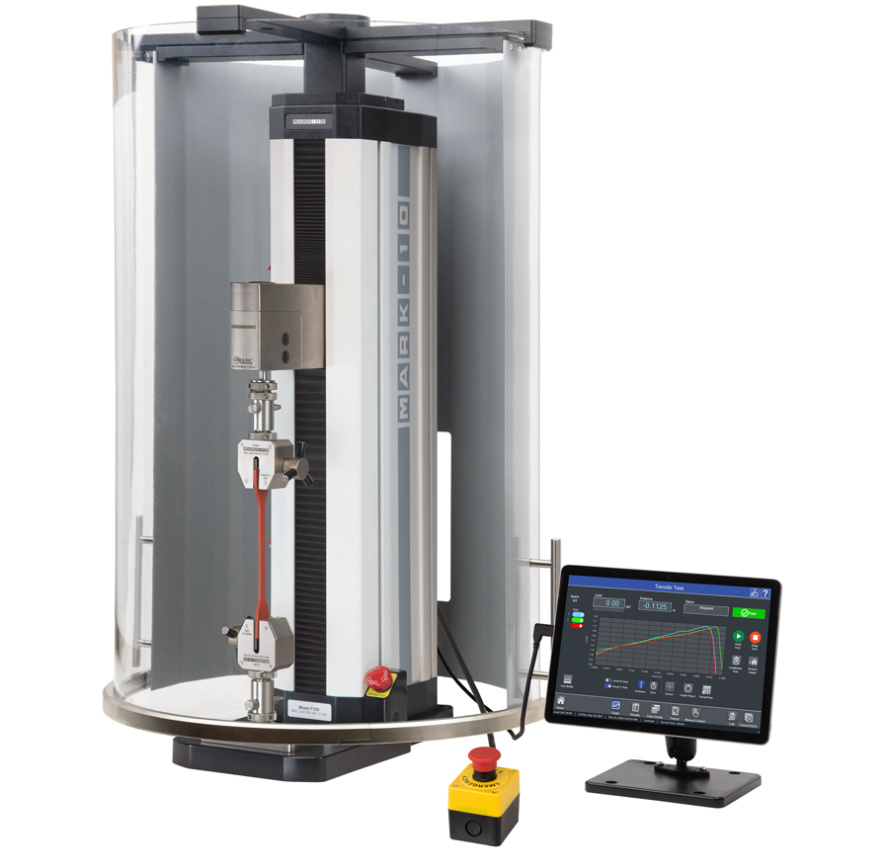

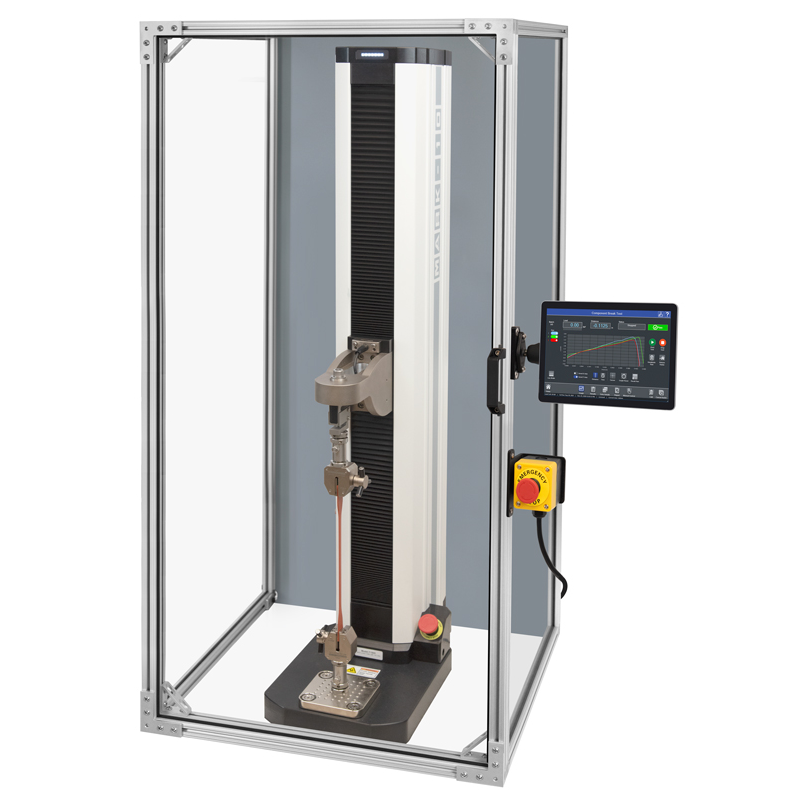

	安全防護罩(AC1092-3， AC1092-4) 為操作員提供夾緊和樣品碎片散射時的保護:包括一個電氣聯鎖裝置，防止遮蔽罩在誤開的情況下進行測試機台的操作。防護罩放置於工作台上，可完整包覆 ESM303 和大多數其他 Mark-10 電動測試台和機柱延伸架。有兩種高度可供選擇，適用於 ESM303+機柱延伸架的高度可達600 mm/24 in
	控制面板用台面安裝套件 (AC1085， ESM303-004) 應用於遠程使用控制面板之場所，包括固定於工作台和角度調整的安裝孔位。2020 年 11 月以後生產的機型使用 AC1085，較早的機台則使用 ESM303-004。

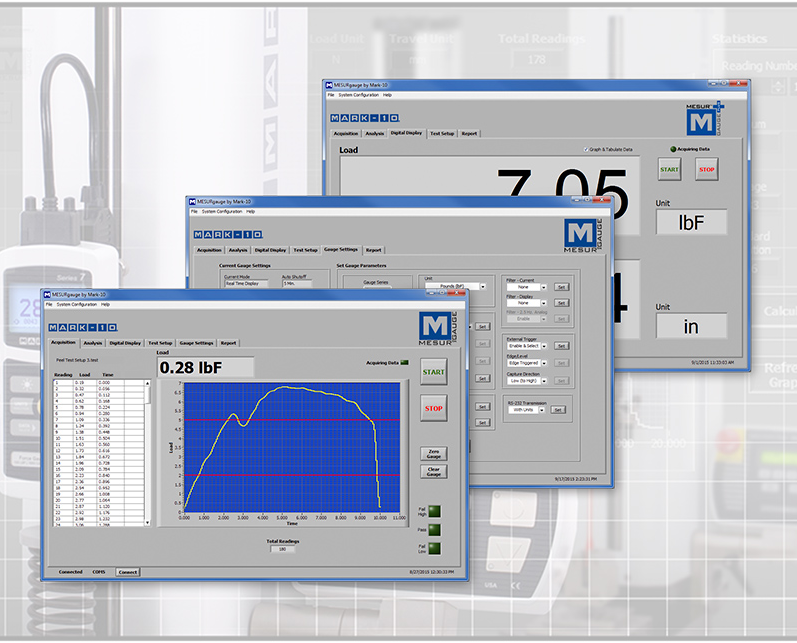

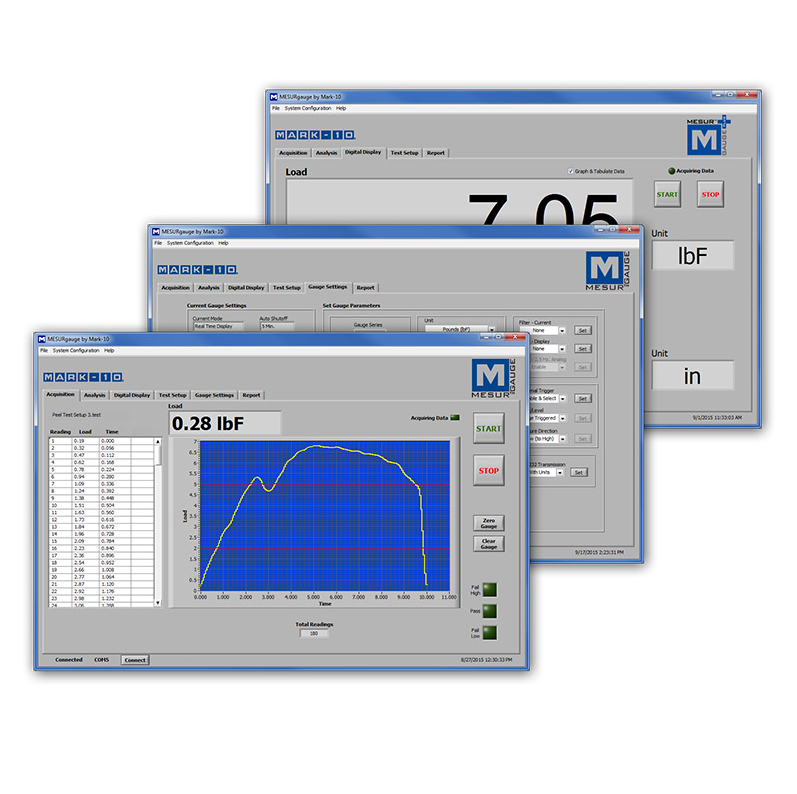

	資料採集及機台作動控制軟體 MESUR® gauge Plus用於力量值→距離或力量值→時間之數據採集、繪圖、分析、報告以及機台作動的控制。該軟體可透過滑鼠的單一點選來協調測試檯的啟動/停止和數據採集。備註：MESUR® gauge Plus不需要任何測試台的選項功能，例如PC控制。如果需要力量值–距離-時間的輸出功能，請選購距離指示之選項。相關詳細訊息，請參閱以下部分。

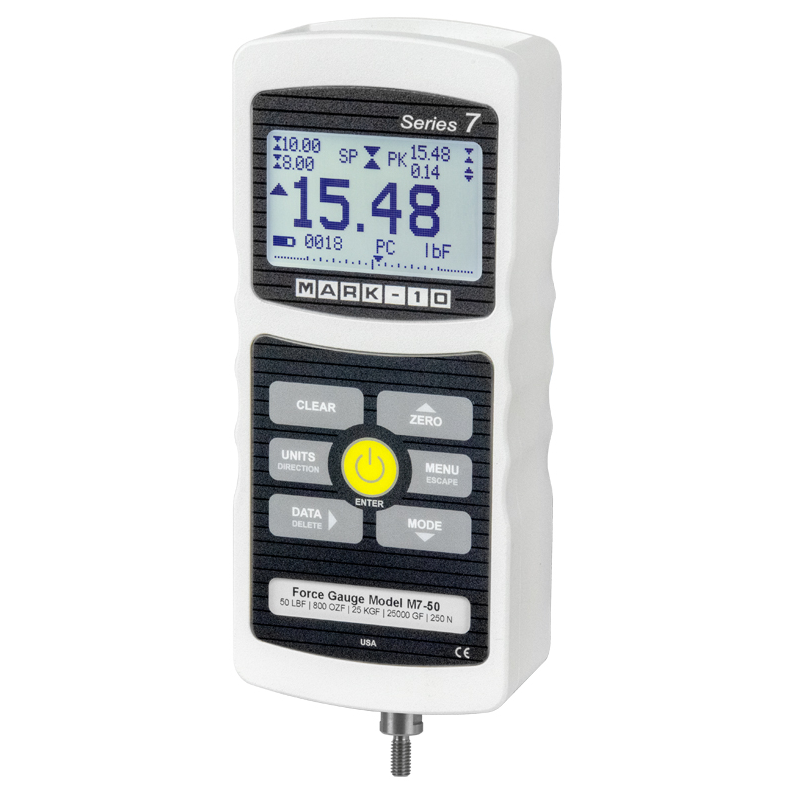

	使用範圍廣泛的測力計系列和夾具。
	介面訊號線:連接儀器端與測試台(09-1214) 將7、5和4系列測力計連接到聯桿器裝置，此單一電纜用於傳輸數據和電源，不需另外連結測力計的電源變壓器。
	USB訊號線:測試檯 → PC (09-1158) 用於力量及距離數據輸出和PC控制。

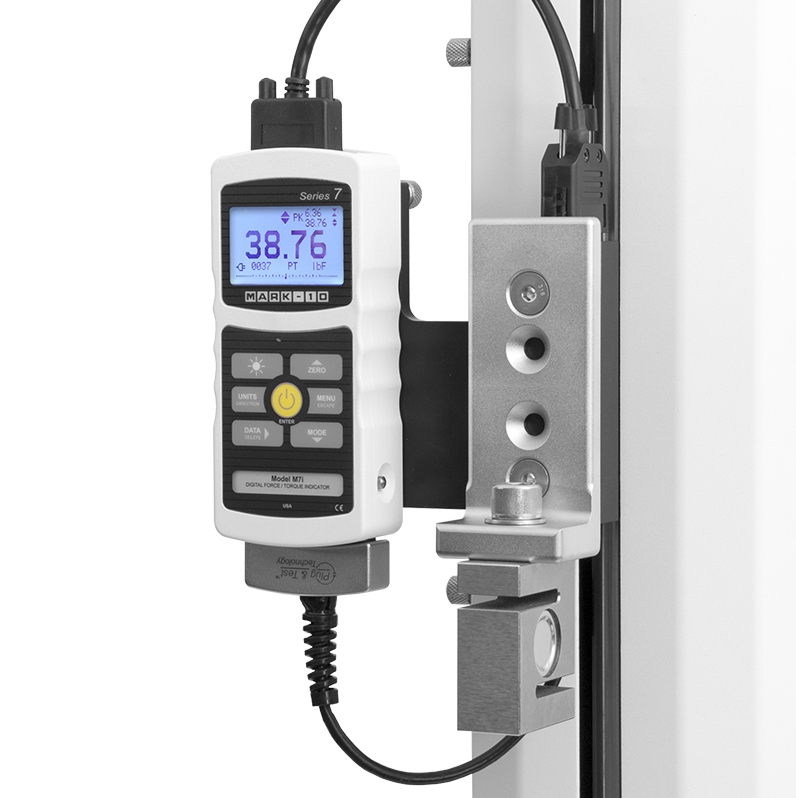

	力量傳感器/顯示器安裝套件 (AC1062) 可容納任何Mark-10顯示器及R01和R03系列力量感測器，包括安裝用硬體。
	力量傳感器安裝套件(AC1064) 整套安裝套件，用於＃10-32、1/4-28和1/2-20類螺紋，及其他製造商的力量感測器的安裝螺絲。請注意，以-1結尾的R01和R03系列的力量感測器部件編號（例如：MR01-500-1）其出廠時已包括用於ESM303的安裝套件。
	單機柱延伸架 (AC1094-1/-2/-3) 增加測試樣品的寬度使用空間。對於較長的樣品，可以堆疊多個加以擴展。有三種寬度可供選購~ 150 mm / 6 in、300 mm / 12 in及600 mm / 24 in。與 AC1086-1/安全防護罩不兼容。舊部件型號：ESM303-001-1 / -2 / -3
	雙機柱延伸架 (AC1095-1/-2 /-3) 可容納高達508 mm / 20 in寬的樣品，或ø 546 mm / ø21.5 in的圓形樣品。三種高度提供選擇~150 mm / 6 in、300 mm / 12 in及600 mm / 24 in。底座包含用於安裝夾具的T形槽溝排。與 AC1086-1/安全防護罩不兼容。舊部件型號：ESM303-002-1 / -2 / -3
	眼尾連接裝置裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。

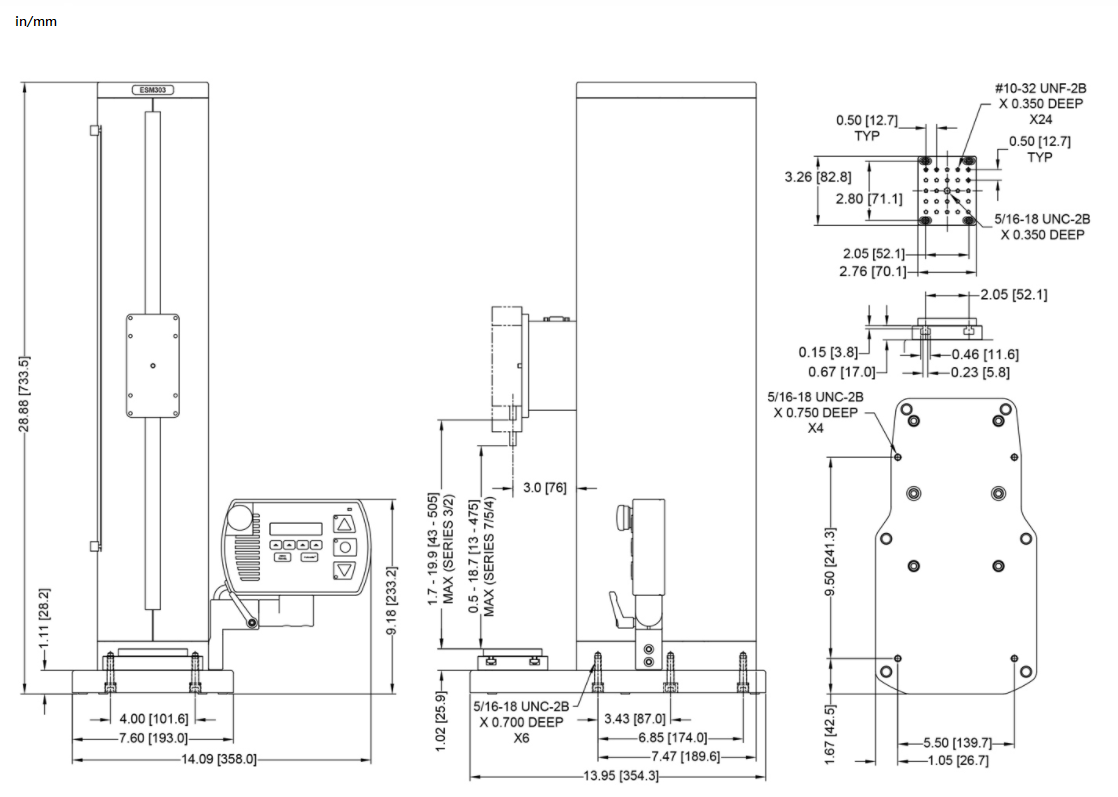

外觀尺寸

訂購訊息

訂購資訊

型號	描述
	測試台選項
ESM303	立式電動測試台: 150 Kgf / 1,500 N。
AC1094-1	單機柱延伸架: 適用於ESM303 / ESM303H等測試台，150 mm / 6 in。
AC1094-2	單機柱延伸架: 適用於ESM303 / ESM303H 等測試台，300 mm / 12 in。
AC1094-3	單機柱延伸架: 適用於ESM303 / ESM303H等測試台，600 mm / 24 in。
AC1095-1	雙機柱延伸架: 適用於ESM303機型，150 mm / 6 in。
AC1095-2	雙機柱延伸架: 適用於ESM303機型，300 mm / 12 in。
AC1095-3	雙機柱延伸架: 適用於ESM303機型，600 mm / 24 in。
AC1086-1	安全防護罩: 安裝於ESM303機型。
AC1092-3	安全防護罩: 安裝於ESM303 + 機柱延伸架(最高600 mm/24 in)之機型測試台。
AC1092-4	安全防護罩: 安裝於 ESM303測試台。
AC1085	控制面板用台面安裝套件: 適用於2020 年 11月以後之機型。
ESM303-004	控制面板用台面安裝套件: 適用於2020 年 10月以前之機型。
09-1214	介面訊號線: 用於測力計與測試台之間的通信。
09-1158	USB 訊號線。
AC1062	硬體套件: 將力量傳感器/顯示器安裝於 ESM303 測試台。
AC1064	安裝螺絲套件: 將力量傳感器安裝於 ESM303 測試台。
	控制器選項
AF008	FollowMe^®/ 跟隨我: 以手施加於傳感器的力量之大小變更測試台的移動速度。
AF009	Travel measurement / 距離量測: USB輸出功能。
AF010	PC control / 電腦控制: 透過USB進行電腦控制測試台的作動。
AF011	Programmable travel limits / 可編程的距離極限值
AF012	Overload protection / 過載保護
AF013	Auto return / 自動返回原點
AF014	Cycling & dwell time / 循環次數及停留時間
AF016	Independent up and down speeds / 往上和往下速度的個別設定
AF017	Low speed extension / 低速度延伸
AF018	High speed extension / 高速度延伸
AF019	Break detection / 破(斷)裂點偵測
AF020	Load holding / 負載保持
AF021	Preload Mode / 預載(壓)模式
AF022	Profiles / 配置測試檔案
AFCOMP	Complete options package / 完整套裝選項
