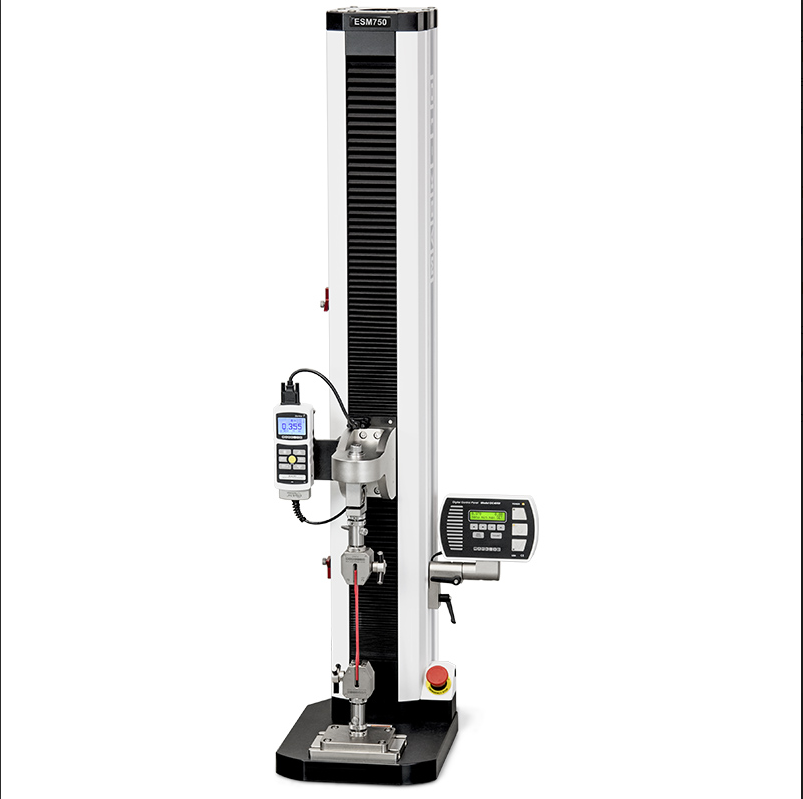

ESM750S 通用型立式拉力/壓力測試機

■ 測試容量: 340 kgf / 3400 N / 750 lbf
■ 測試行程: 360 mm / 14.2 in
■ 可經由PC控制、在負載值/距離值的設定點、上下極限開關處停止/循環、過載保護

ESM750S 是可依使用需求而配置測試容量的單柱型材料試驗機，拉伸、壓縮、剝離、破裂及抗彎強度等的測量應用可達340 Kgf / 3.4 KN，適合於實驗室和生產現場環境的一款堅固設計。

由於機台的高度及寬度的可擴充性，及易於操作的控制器選項功能允許使用者自行配置測試速度、力量和距離測試極限值，以執行循環、預載、破(斷)裂偵測、材料變形量檢測等多種參數的測試模式。

亦可選購分離式力量感測器及專屬顯示器，將負載及距離值輸出至電腦端進行分析。用手(推或拉)力量傳感器以移動聯桿器裝置，施加更大的力可獲得更快的作動。 FollowMe®/跟隨我功能響應迅速，可進行測試時啟始位置的快速和微調定位。

具有獨特模組化控制器功能之作業平台，允許其他測試選項可採事先訂購或在未來透過一個啟動碼來啟用任何原本未採購的功能，充分滿足客戶使用需求或依階段性購置預算進行其他測試功能的擴充。

可透過MESUR®gaugePlus版軟體或支援ASCII程式碼，由電腦端控制測試台的作動。

加入詢問車

應用範例

特色

規格

標準配備

選購功能

硬體及軟體之選項

外觀尺寸

應用範例

左圖右文表格

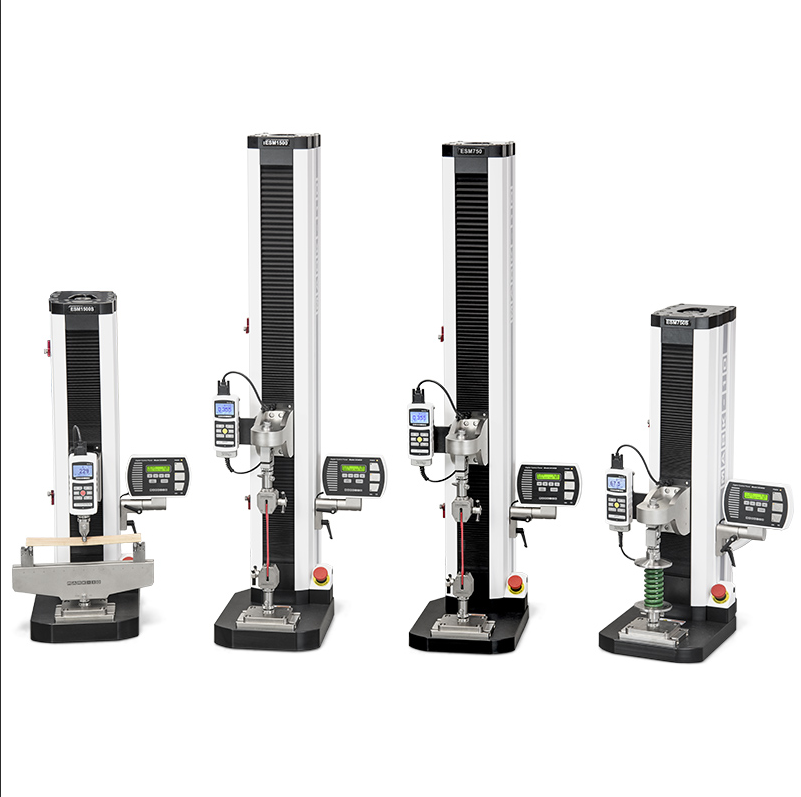

	1: 測試配置 - 從左到右依序為：ESM1500S、ESM1500、ESM750、ESM750S。
	2: ESM1500LC拉伸試驗機 : 搭配7i顯示器、 R01系列力量感測器及 G1061-2/楔型夾具，被配置用於橡膠材質的延伸率測試之使用範例。
	3: ESM750LC拉力試驗機 : 搭配7i顯示器、 R01系列力量感測器及 G1061-1/楔型夾具，被配置用於橡膠、薄膜類材料的拉伸強度測試之使用範例。

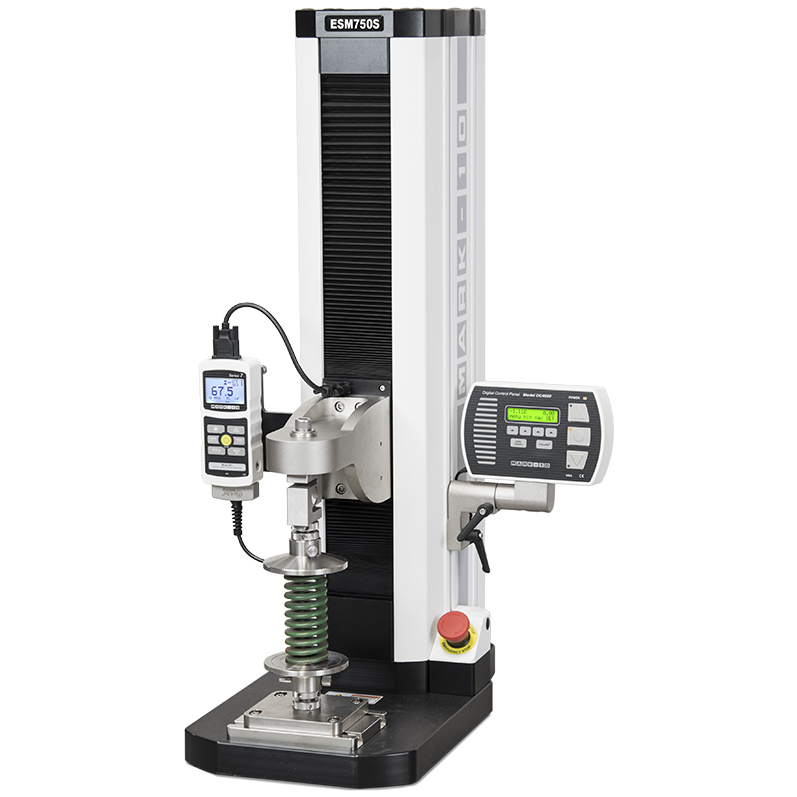

	4: ESM750S彈簧試驗機 : 搭配7i顯示器、R01系列力量感測器和壓縮板，被配置用於彈簧的壓縮變形量測試。

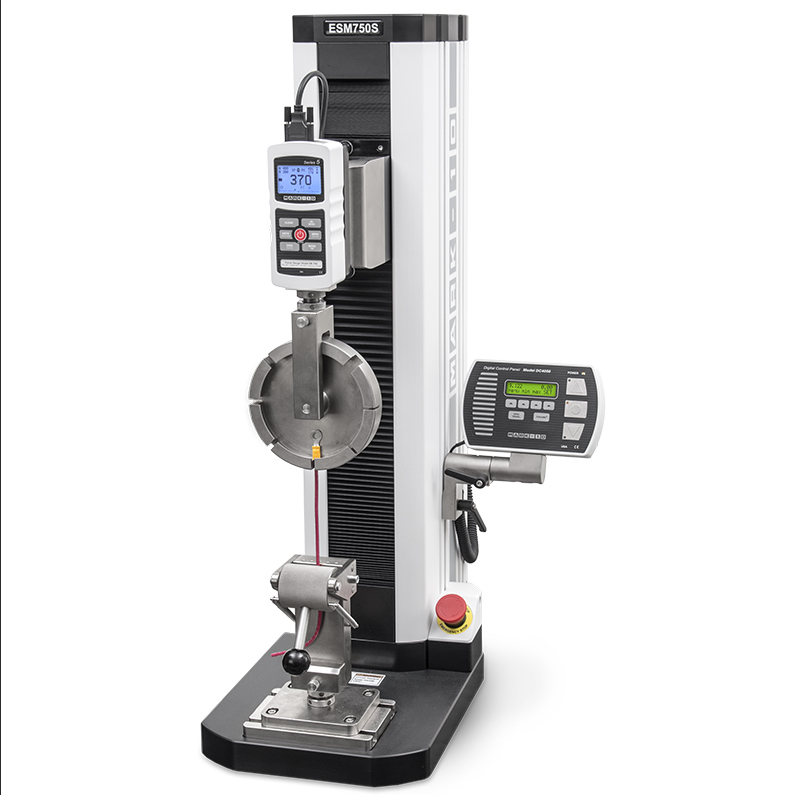

	5: ESM750SFG 拉力測試機：搭配 5系列測力計、G1093/轉塔式電線端子夾具及G1094/高容量偏心滾輪夾具進行壓接端子拉力強度測試之使用範例。
	6: ESM1500SFG 材料試驗機 : 搭配 7系列測力計，被配置用於三點抗彎強度試驗之使用範例。

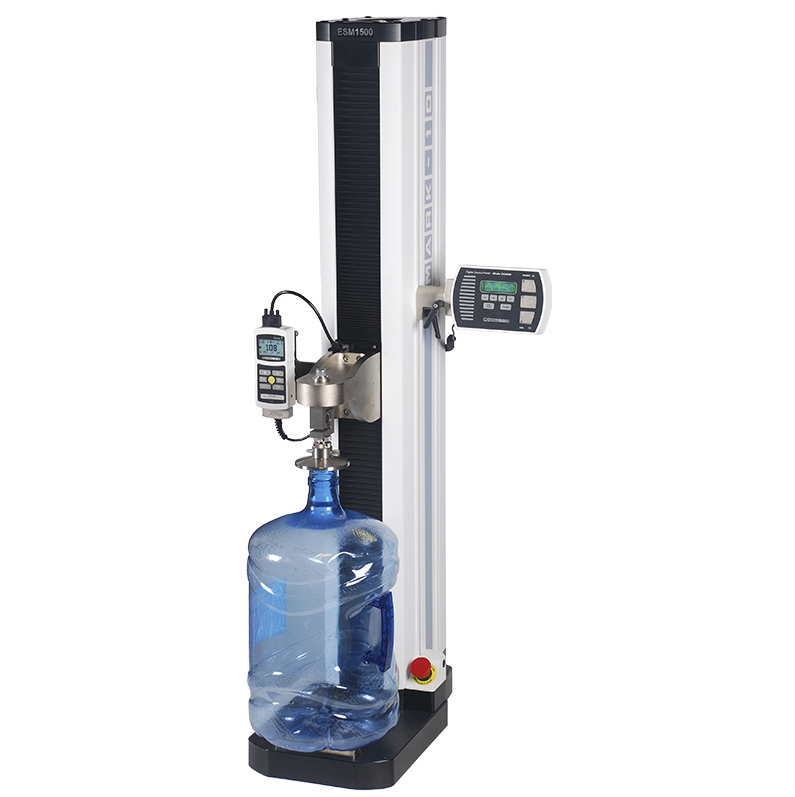

	7: ESM1500LC 材料試驗機 : 搭配7i顯示器、 R01系列力量感測器及 G1087/圓板型壓頭，被配置用於塑膠類容器的壓力強度測試之使用範例。

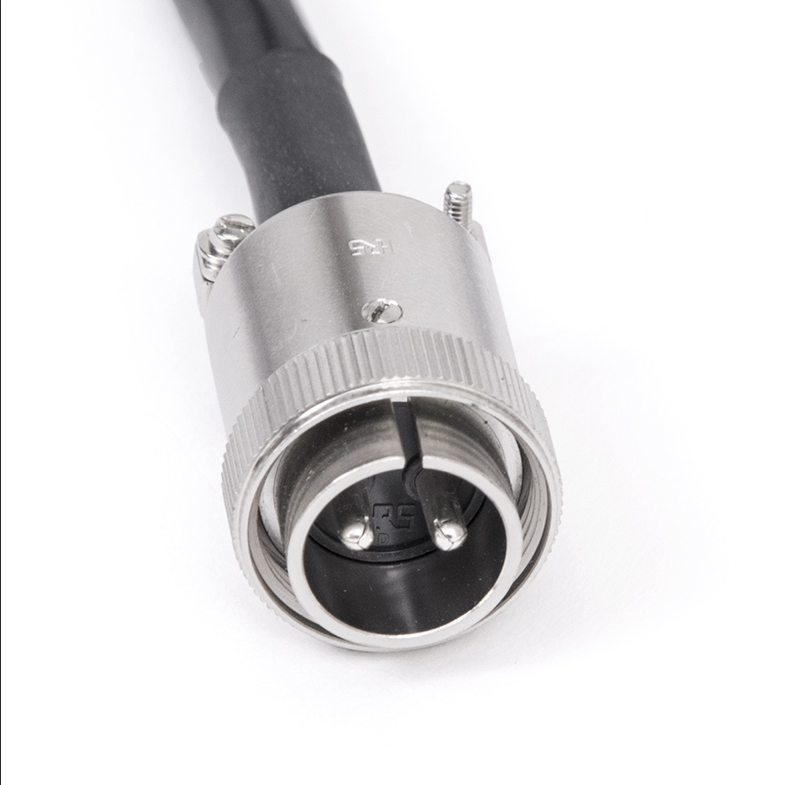

	8: 遠程型緊急停止開關的連接器可直接插入測試台的底座。
	9: 提供安裝夾治具的1/2-20 中心孔位安裝板。
	10: AC1054 /金屬安裝板，提供#10-32、5/16-18、1/2-20三種規格之中心孔位，及四個1/4-28矩陣式孔位。
	11: AC1055/金屬安裝板，可在X/Y方向上更改位置，用於將受測樣品精確地定位，上頭附有固定安裝螺絲用的矩陣式孔位。
	12: FollowMe^®/跟隨我功能 : 以手作為導引，推、拉力量感測器或測力計以移動聯桿器裝置，進行快速定位或細部微調。
	13: 5系列測力計安裝於ESM1500FG 拉/壓力試驗機之配置圖例。
	14: ESM1500LC 測試台 : 附帶可安裝顯示器及R01、R03系列力量感測器之相關配件。
	15: 所有電子零部件都安裝於單一基板，易於拆卸、方便更新、維修及運輸。
	16: R01 力量感測器。
	17: R03 力量感測器。
	18: 可調整測試台上下行程的實體式極限開關。
	19: 使用一對G1087/圓板式治具及眼尾連接裝置進行彈簧壓縮變形量測試。
	20: 一體式的釣環安裝於機柱的頂端便於運輸需求。
	21: 當使用安全防護罩而標準型緊急停止開關暫時無法操作時，可選擇遠程型緊急開關裝置:將一條2.4m/8” 的電纜，直接插入測試台後端的插孔，連接遠程型緊急停止開關時，標準型的緊急停止開關仍然可以工作。
	22: 模組化設計允許客製安裝，機柱可以從基座移除以用於替代性的安裝配置。在該範例中，機柱安裝到工作台的邊緣，以充分利用下方的寬廣使用空間。

特色

■ 廣泛的力量測試範圍和行程空間。

■ 可搭配測力計及外接力量感測器的顯示器。

■ USB輸出: 力量VS.時間或力量VS.距離曲線及相關數據。

■ 可調整直視角度的操控面板，查閱方便的選項導引功能。

■ 步進馬達驅動，提供平穩低噪音的運轉，測試過程無負載下的速度變化。

■ 密碼保護測試參數。

■ 獨特的模組化控制器平台 - 根據應用需要選購功能。

■ 緊密的機體結構適用於狹窄的工作空間。

■ 積體電子組件，易於拆卸及運輸

規格

A 式表格

型號	ESM750S
測試容量	340 Kgf / 3,400 N / 750 lbf ＜ 900 mm/min 230 Kgf / 2,300 N / 500 lbf ＞ 900 mm/min
最大測試行程	360 mm / 14.2 in
測試速度	標準: 10 ~ 600 mm/min (0.5 - 24 in/min) 選配: 0.02 ~ 1,525 mm/min (0.001 - 60 in/min)
速度精確度	原廠設定: ± 0.2%
帶負載時速度變化	± 0％（步進馬達驅動）
位移量精確度 *	± 0.05 mm/每 250mm (± 0.002 in/每10 in)
位移量解析度	0.02 mm / 0.001 in
限位開關重複性	±0.03 mm / ±0.001 in
機台功能(可選配)	基本: 單一步驟測試、限位開關選購: 距離量測、電腦控制、距離極限值、過載保護、自動返回原點、循環測試、負載保持、破裂/斷裂偵測、預載/預壓、測試檔案的配置、FollowMe®/跟隨我( 以手施加感測器的力量大小作為機台啟始位置的快速和微調定位功能)
測試模式(需選配)	拉伸、壓縮、45度/90度/180度剝離強度、三點/四點抗彎強度、薄膜穿刺/拉伸強度、橡膠/塑膠拉伸強度、力量-位移曲線、彈簧拉伸/壓縮變形量、90度/180度摩擦係數
使用電源	80 ~ 240 VAC，50/60 Hz，120W
重量/淨重	68 Kg
重量/毛重	88 Kg
使用環境條件	溫度範圍：5 – 35°C 濕度範圍：50 ~ 80 %RH ( 無凝結情況下)
安全認證標誌	CE
* 由於力量感測器偏移和系統偏移同時存在且不能自動補償，因此本設備適用於需要至少5 mm / 0.2 in 以上距離的測試應用。

標準配備

左圖右文表格

ESM750S測試台如圖所示運送，並包括以下配件~
(1) AC1047-2 眼尾連接器套件
(2) G1088 螺帽扳鉗
(1) 力量感測器/顯示器安裝套件(-LC 型號)
(1) 測力計安裝套件(-FG 型號)
(1) USB 訊號線
(1) 介面訊號線 : 測力計/顯示器→ 測試台
(4) 測力計 / 顯示器安裝螺絲
(1) 內六角扳手組
(1) 操控面板
(1) 操控面板安裝支架
(1) 電源線

選購功能

以下任何的功能選項都可以在訂購時購買，或者可以在以後透過一個啟動碼來啟用任何原本未採購的功能，充分滿足客戶使用需求或依階段性購置預算進行其他測試功能的擴充。唯一的例外是AF009距離指示/travel indication選項，它必需在原廠進行硬體的安裝。測試檯提供160小時的演示模式/Demo Mode，在此期間所有的功能可以暫時性的被啟用:

A 式表格

功能	部件型號	描述	此功能所需求之配件
FollowMe® / 跟隨我 -以手施加傳感器力量之大小變更機台移動速度	SF008	聯桿器裝置對於在測力計軸或力量傳感器軸:手動的推或拉之動作做出回應。增加力道會產生較大的速度。可進行測試時啟始位置的快速和微調定位。	■ 7或5系列測力計或外接力量傳感器的顯示器。
Travel indication / 距離指示	SF009-1	在顯示器上顯示位移量，其數據可透過USB 埠輸出，採用Renishaw 光柵技術，其精度高於傳統的旋轉式譯碼器，摒除間隙及非現性的誤差。	■ 需在原廠安裝硬體部件。 ■ 要將數據輸出到PC，需搭配7或5系列測力計或外接力量傳感器的顯示器。
Computer control / 電腦控制	SF010	支援ASCII指令集，經由PC控制ESM303測試台，也可以相容於傳統的Chatillon 指令集和TCDNexygenTM TCD 軟體(原廠不提供)。 MESUR®gauge Plus軟體不需要此選項	■ 7或5系列測力計或外接力量傳感器的顯示器。 ■ S009/距離指示選項。 ■ 對於全速度範圍，請考慮SF017及SF018/速度延伸之選項。
Programmable travel limits / 可編程的距離極限值	SF011	測試台在可編程的上下行程距離極限之間停止或循環。	■ SF009/距離指示選項。
Overload protection/ 過載保護	SF012	測試台會藉由量測輸入的類比電壓而啟動過載保護的動作，並且在達到最大標稱值之編程百分比時，停止聯桿器裝置的行程以保護力量傳感器或是測力計。	■ 7或5系列測力計或外接力量傳感器的顯示器。
Auto return / 自動返回原點	SF013	聯桿器裝置移動到限位開關、力量值設定點、指定移動距離或破裂點時停止，然後以全速度返回到反向的啟始位置/原點處。	■ 到達力量值設定點後返回: 7或5系列測力計或外接力量傳感器的顯示器。 ■ 到達距離極限值後返回: SF011/可編程的距離極限值選項。 ■ 偵測到破裂點時返回: SF019/破裂偵測選項。
Cycling / dwell time 循環次數/停留時間	SF014	與自動返回相同，但能夠編程多達99,999個循環次數。兩個限位開關（可個別設定）之可編程的停留時間最多可設置9,999秒。	■ 與自動返回相同，但兩個方向為相同速度。如有測試方向及其速度的需求須增購: SF016/個別的往上和往下速度選項。
Independent up and down speeds / 往上和往下速度的個別設定	SF016	個別地配置上/下方向的速度。	-
Low speed extension / 低速度延伸	SF017	將標準速度範圍降低至0.02 mm/min(0.001 in/min)	-
High speed extension / 高速度延伸	SF018-1	將標準速度範圍提升至1,525 mm/min(60 in/min)。	-
Break detection / 破(斷)裂點偵測	SF019	當力量值減少到一個指定峰值的百分比時，停止測試台的作動。	■ 7或5系列測力計或外接力量傳感器的顯示器。
Load holding / 負載保持	SF020	不定時或於指定的時段內，動態地調整聯桿器裝置的位置，並維持在一個已程控的力量設定範圍值中。	■ 7或5系列測力計或外接力量傳感器的顯示器。 ■ 要求指定的時間: SF014/循環次數及停留時間選項。
Preload Mode / 預載/預壓模式	SF021	到達設定的預載值時，停止聯桿器裝置的作動和/或歸零所顯示之距離值。適用於彈簧的拉伸、壓縮變形量、材料的彈性、伸長率及其他應用測試。預載值: 可編程為測力計/力量傳感器滿量程的百分比，測試台檢測到此閥門值時將執行以下三種測試模式: (1)停止，(2)停止並歸零，(3)歸零但不停止。	■ SF009/距離指示選項。 ■ 7或5系列測力計或外接力量傳感器的顯示器。
Profiles / 配置測試檔案	SF022	保存和檢索測試參數集: 如速度、距離極限值、預載值等，最多可以儲存50個配置文件。	-
Complete options package/完整套裝選項	SFCOMP-1	包括上述列出的所有功能。必須搭配7或5系列測力計或外接力量傳感器的顯示器。

硬體及軟體之選項

左圖右文表格

	測力計及外接力量傳感器的顯示器 - FG 型式測試台: 於 7 系列或 5系列測力計中選擇適用的測力計。 - LC 型式測試台: 於 M7i 或 M5i 型顯示器中選擇適用的顯示器。備註：測試容量高於 250 Kgf / 500 lbf / 2500 N 或更高時，不建議將測力計用於突然、急劇斷裂的應用: 包括脆性材料的壓縮、鍛接處的拉力強度測試等。請考慮使用外接式力量傳感器的顯示器機種。
	R01力量傳感器 S 型力量傳感器，適用於 Mark-10 顯示器。可測量拉伸力和壓縮力，測試容量: 25 ~ 1000 Kgf / 250 N ~ 10 KN 。
	R03力量傳感器微小型力量傳感器，適用於 Mark-10 顯示器。可測量拉伸力和壓縮力，測試容量: 100 gf ~ 50 Kgf / 1 N ~ 500 N 。
	安全防護罩(AC1092-1， AC1092-2) 為操作員提供夾緊和樣品碎片散射時的保護:包括一個電氣聯鎖裝置，防止遮蔽罩在誤開的情況下進行測試機台的操作。
	控制面板用台面安裝套件 (AC1085， ESM303-004) 應用於遠程使用控制面板之場所，包括固定於工作台和角度調整的安裝孔位。2020 年 11 月以後生產的機型使用 AC1085，較早的機台則使用 ESM303-004。
	資料採集及機台作動控制軟體 MESUR® gauge Plus用於力量值→距離或力量值→時間之數據採集、繪圖、分析、報告以及機台作動的控制。該軟體可透過滑鼠的單一點選來協調測試台的啟動/停止和數據採集。備註：MESUR® gauge Plus不需要任何測試台的選項功能，例如PC控制。如果需要力量值–距離-時間的輸出功能，請選購距離指示之選項。相關詳細訊息，請參閱以下部分。
	遠程型緊急開關 (AC1074) 當使用安全防護罩而標準型緊急停止開關暫時無法操作時，可選擇遠程型緊急開關裝置: 將一條2.4m/8”的電纜，直接插入測試台後端的插孔，插入遠程型開關時，標準型所連接的緊急停止開關仍然可以工作。
	金屬安裝底板，三種螺紋規格的中心孔位(AC1054) 提供#10-32、5/16-18、1/2-20三種螺紋規格之中心孔位，及四個1/4-28矩陣式孔位。
	金屬安裝底板，矩陣式孔位(AC1055) 具有＃10-32螺紋孔和1/2-20中心孔的矩陣式安裝板，是客製夾具安裝的理想選擇。
	力量傳感器安裝套件(AC1064) 整套安裝套件，用於＃10-32、1/4-28和1/2-20類螺紋，及其他製造商的力量感測器的安裝螺絲。請注意，以-1結尾的R01和R03系列的力量船感器部件編號（例如：MR01-500-1）其出廠時已包括用於ESM750LC的安裝套件。
	眼尾連接裝置裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。

外觀尺寸

in/mm

A	B
33.39 [ 848.1 ]	8.13 – 22.33 [ 206.4 – 567.1 ]

in/mm

A	B
33.39 [ 848.1 ]	5.25 – 19.45 [ 133.4 – 494.0 ]

訂購訊息

訂購資訊

型號	描述
	測試台選項
ESM750SLC	立式電動測試台: 安裝力量傳感器+顯示器，340 Kgf / 3,400 N。
ESM750SFG *	立式電動測試台: 安裝測力計，340 Kgf / 3,400 N。
AC1092-2	安全防護罩: 安裝於 ESM750S / ESM1500S等測試台。
AC1074	遠程型緊急開關。
AC1085	控制面板用台面安裝套件: 適用於2020 年 11月以後之機型。
ESM303-004	控制面板用台面安裝套件: 適用於2020 年 10月以前之機型。
AC1054	金屬安裝底板: 多種螺紋規格的中心孔位。
AC1055	金屬安裝底板: 矩陣式孔位。
AC1056	力量傳感器安裝套件（適用於-LC機型）。
AC1057	測力計安裝套件（適用於-FG機型）。
	控制器選項
SF008	FollowMe^®/ 跟隨我: 以手施加於傳感器的力量之大小變更測試台的移動速度。
SF009-1	Travel measurement / 距離量測: USB輸出功能。
SF010	PC control / 電腦控制: 透過USB進行電腦控制測試台的作動。
SF011	Programmable travel limits / 可編程的距離極限值
SF012	Overload protection / 過載保護
SF013	Auto return / 自動返回原點
SF014	Cycling & dwell time / 循環次數及停留時間
SF016	Independent up and down speeds / 往上和往下速度的個別設定
SF017	Low speed extension / 低速度延伸
SF018-1	High speed extension / 高速度延伸
SF019	Break detection / 破(斷)裂點偵測
SF020	Load holding / 負載保持
SF021	Preload Mode / 預載(壓)模式
SF022	Profiles / 配置測試檔案
SFCOMP-1	Complete options package / 完整套裝選項
備註: 測試容量高於 250 Kgf / 500 lbf / 2500 N 或更高時，不建議將測力計用於突然、急劇斷裂的應用: 包括脆性材料的壓縮、鍛接處的拉力強度測試等。請考慮使用外接式力量傳感器的顯示器機種。
